THIS INSTRUCTION BOOKLET CONTAINS
IMPORTANT SAFETY INFORMATION. PLEASE
READ AND KEEP FOR FUTURE REFERENCE.
WARNING:
To reduce the risk of
injury, the user must read and understand the
operator's manual before using this product.
CE LIVRET D'INSTRUCTIONS CONTIENT DES
CONSIGNES DE SÉCURITÉ IMPORTANTES.
VEUILLEZ LE LIRE ET LE CONSERVER POUR
TOUTE RÉFÉRENCE FUTURE.
AVERTISSEMENT :
réduire les risques de blessures, l'utilisateur
doit lire et veiller à bien comprendre le manuel
d'utilisation avant d'employer ce produit.

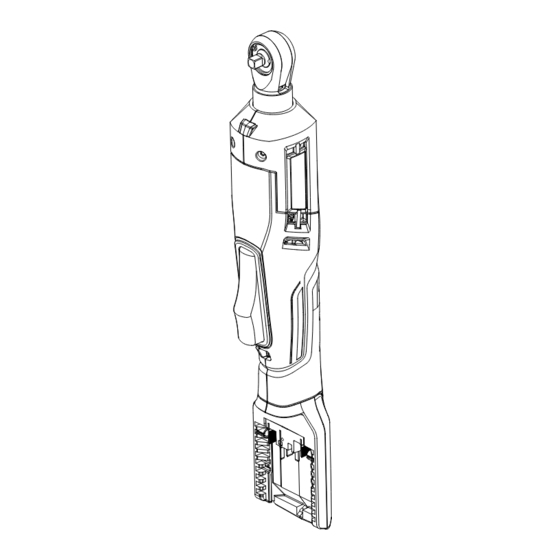

HPRT50 20V
Ratchet 1/4 in.
Cliquet de 6,4 mm (1/4 po)
Carraca de 6,4 mm (1/4 pulg.)
OPERATOR'S MANUAL
MANUEL D'UTILISATION
Avertissements de sécurité générales 2-3
relatives aux outils électriques
Commande de pièces et dépannage
MANUAL DEL OPERADOR
Pedidos de piezas y servicio
ESTE FOLLETO DE INSTRUCCIONES CONTIENE
INFORMACIÓN DE SEGURIDAD IMPORTANTE.
LÉALO Y CONSÉRVELO PARA REFERENCIA
FUTURA.
ADVERTENCIA:
Pour
el riesgo de lesiones, el usuario debe leer y
comprender el manual del operador antes de
usar este producto.
Assembly 5
Operation 5-6
Maintenance
Illustrations
Parts/Service
Back page
relatifs au cliquet
Utilisation 5-6
Entretien
Illustrations
Page arrière
sobre la carraca
Armado 5
Funcionamiento 5-6
Illustraciones
Pág. posterior
Para reducir
2-3
3
4
7
8
4
7
8
4
7
8
