SUSPENSION DE L'ARMOIRE

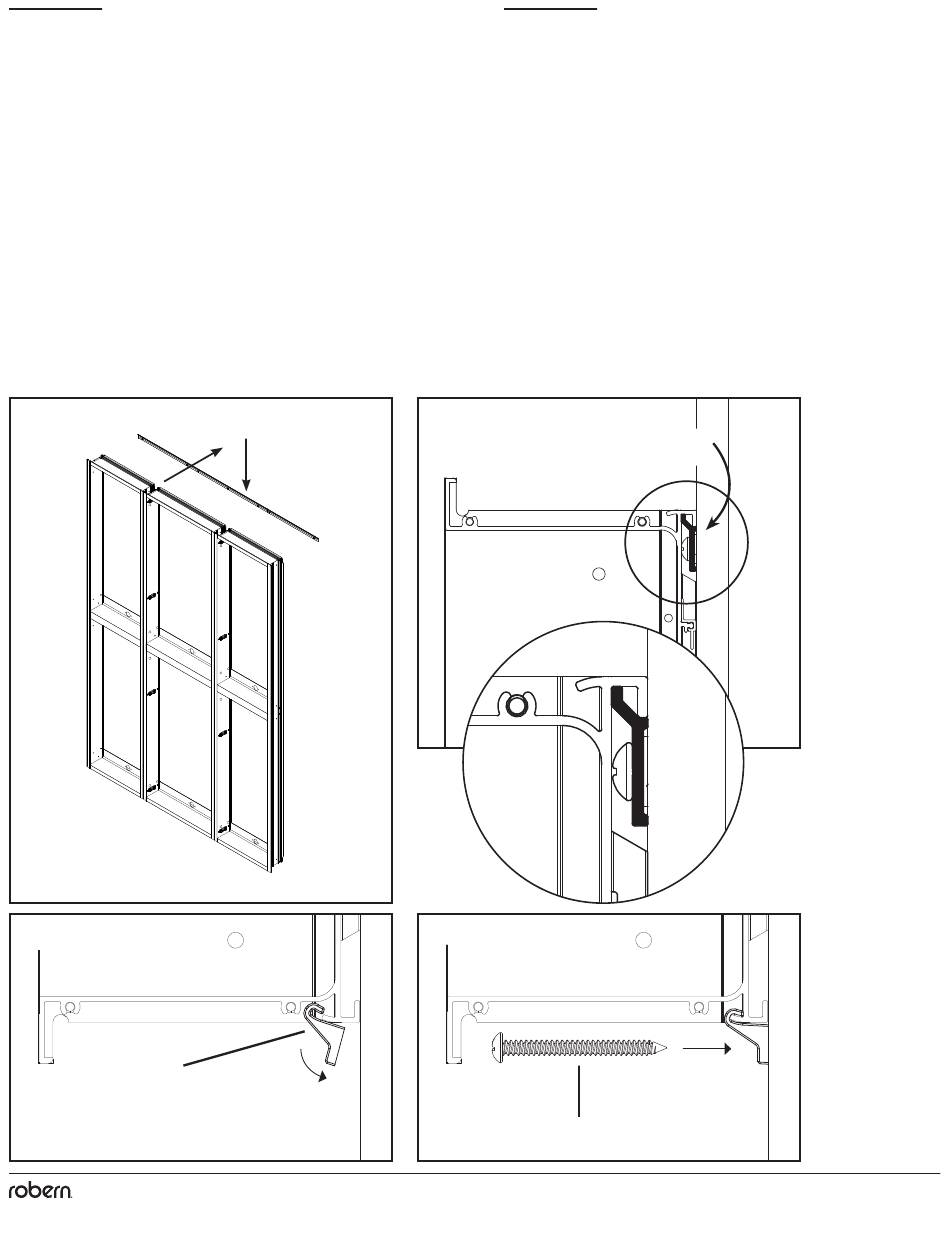

1. Retirez la porte de l'armoire, en laissant les capuchons ondulés de
protection sur la porte, et mettez-la à part en lieu sûr.
2. Soulevez l'armoire et placez-la sur la barre de montage.
3. Les clips de montage [211-1405] doivent être fixés sur l'armoire comme
indiqué (certains composants ont été masqués pour plus de clarté).
- Un clip au moins par armoire DOIT être installé dans un élément
structurel (montant, etc.)
- Au moins deux clips doivent être installés par armoire.
4. Si aucun goujon ou élément de structure n'est disponible, utilisez les
ancrages muraux fournis [203-1349], en vous assurant que chaque armoire
est soutenue par au moins deux ancrages. Percez un trou de 8 mm pour les
ancrages muraux et insérez ces derniers dans le trou jusqu'à ce que la bride
d'ancrage soit au niveau du mur.
5. Utilisez des vis #10 X 2 po [SS674] et serrez-les jusqu'à ce qu'il y ait une
forte résistance.
NE SERREZ PAS EXCESSIVEMENT
2A
3
Barre de montage
Barra de montaje
© 2021 Robern, Inc. 701 N. Wilson Ave. Bristol, PA 19007 U.S.A.
800.877.2376 www.robern.com
Instructions d'installation / Instrucciones de instalación
A
B
COLGAR EL ARMARIO
1. Extraiga la puerta del armario y deje las tapas protectoras corrugadas
acopladas a la puerta y luego colóquela a un lado en un lugar seguro.
2. Levante el armario y luego colóquelo sobre la barra de montaje.
3. Coloque los clips de montaje [211-1405] en el armario como se indica a
continuación (algunos componentes se han ocultado para mayor claridad).
- DEBERÁ instalar al menos un clip por armario para las piezas
estructurales (taco, etc.)
- Deberá instalar al menos dos clips por armario.
4. Si no cuenta con ningún taco o pieza estructural, emplee los anclajes de
pared proporcionados [203-1349], asegurándose de que cada armario esté
sujetado por al menos 2 anclajes. Taladre un orificio de 5/16" (8 mm) para los
anclajes de pared y luego introduzca el anclaje de pared en el orificio hasta
que la brida de anclaje quede a ras con la pared.
5. Use los tornillos #10 de 2" [SS674] y apriételos firmemente hasta que el
nivel de sujeción sea el máximo.
NO LOS APRIETE EXCESIVAMENTE NI UTILICE HERRAMIENTAS PARA
ELLO
2B
Barre de montage
Barra de montaje
2C
2C
5
SS674
Kit de montage en surface et suspension de l'armoire pleine longueur pl portray /
Kit de montaje en superficie de acoplamiento de armario pl portray de largo completo
6
No. de pièce / Pieza n.° CB-209-1371 3/29/21
