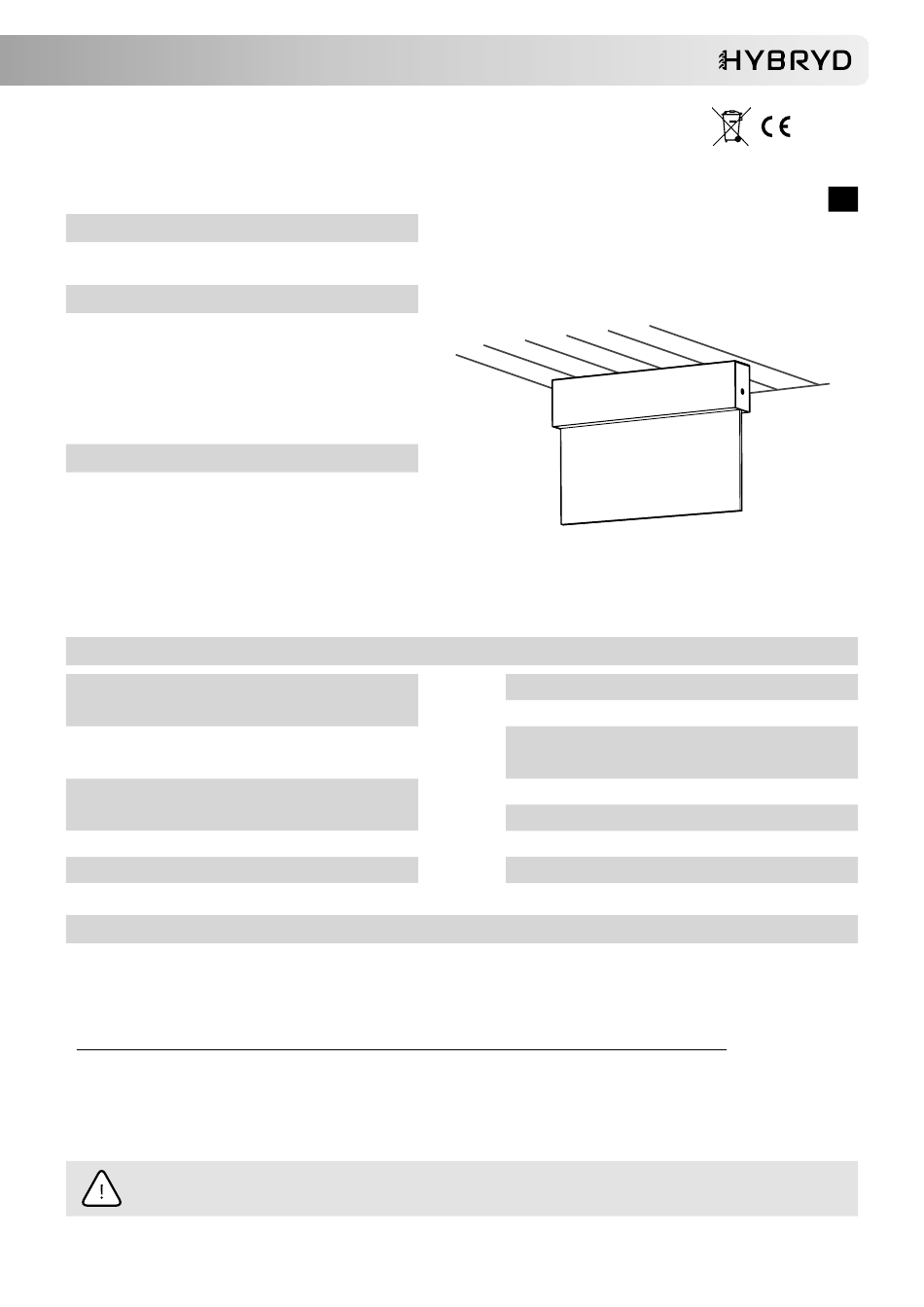

HYBRYD CRYSTAL II SGN Installation And Maintenance Manual

Zasilana centralnie oprawa kierunkowa oświetlenia awaryjnego
CRYSTAL II SGN
MOCOWANIE
Bezpośrednio do sufitu
Inne sposoby mocowania, patrz: „Zestawy Montażowe" w karcie produktu
TRYBY PRACY
NON-MAINTAINED – ciemny – po zaniku napięcia
NM –
zasilania przechodzi w tryb pracy awaryjnej
MAINTAINED – jasny – po zaniku napięcia zasilania
M – przechodzi w tryb pracy awaryjnej, praca podstawowa
włączona na stałe
SWITCHED MAINTAINED – jasny przełączany – po zaniku
SM – napięcia zasilania przechodzi w tryb pracy awaryjnej,
praca podstawowa sterowana (przełączana) przez L' (L1)
WYKONANIE
oprawa zasilana centralnie z systemu HVCBS (230V AC
CB –
/216V DC), bez modułu adresowego
oprawa zasilana centralnie z systemu HVCBS (230V AC
/216V DC), z wbudowanym modułem adresowym
CBAM –
i wyborem trybu pracy
oprawa zasilana centralnie napięciem 24V DC, bez mo-
LV –
dułu adresowego
oprawa zasilana centralnie napięciem 24V DC z systemu
LVDBS, z wbudowanym modułem adresowym i wyborem
LVAM –
trybu pracy
DANE TECHNICZNE
Napięcie zasilania
Pobór mocy
Klasa ochronności
Stopień ochrony
Typ źródła światła
Temperatura barwowa światła
WYMAGANIA I ZALECENIA BEZPIECZEŃSTWA
•
Zarówno podczas instalacji jak i użytkowania oprawy należy przestrzegać krajowych przepisów bezpieczeństwa jak również ogólnie uznanych zasad i reguł
techniki.
•
Faza stała oprawy (L) nie powinna być odłączana od zasilania przez jakiekolwiek sterowane zewnętrznie łączniki, przekaźniki czy styczniki (np. z systemu
BMS, wyłączniki ścienne, itp.).
•
Podczas użytkowania opraw awaryjnych należy prowadzić rejestr raportów z inspekcji.
•
Zasilanie sieciowe oraz akumulator muszą być bezwzględnie odłączone przed każdą pracą instalacyjną bądź serwisową oprawy.
•
Przed włączeniem oprawy do użytkowania należy upewnić się czy w obudowie oprawy nie występują ciała obce powstałe podczas instalacji, a jeśli
występują usunąć je.
•
Oprawę należy użytkować nieuszkodzoną i zgodnie ze specyfikacją.
•
Oprawa przeznaczona jest do użytku wewnątrz budynku.
Oprawa oświetlenia awaryjnego należy do grupy osprzętu przeciwpożarowego stąd podlega pod odpowiednie krajowe normy i przepisy.
NIE ZASTOSOWANIE SIĘ DO WSKAZÓWEK BEZPIECZEŃSTWA MOŻE SKUTKOWAĆ POWSTANIEM ZAGROŻENIA ŻYCIA A NAWET ŚMIERCIĄ
Nie zastosowanie się do niniejszej instrukcji może doprowadzić do uszkodzenia oprawy i utraty gwarancji
IMM - CRYSTAL II SGN - CB ⁄CBAM ⁄ LV⁄ LVAM - PL ⁄ EN V01
CB, CBAM 230V AC 50/60HZ 170-275V DC
LV, LVAM 10–32V DC
M ładowanie – 4W, czuwanie – 2W
NM ładowanie – 2,3W, czuwanie – 0,2W
CB/CBAM I
LV/LVAM III
IP40
Listwa LED
1)
5000K
INSTRUKCJA MONTAŻU I OBSŁUGI
Moc zasilania źródła światła
Trwałość źródła światła
CB/CBAM
Zakres temperatur pracy
Przekrój przewodu zasilającego
Średnica przewodu zasilającego
Łączenie przelotowe
Łączenie natynkowe
Niewymienialne, serwisowalne źródło światła
1)
IP40
PL
1W
> 50 000h
-10 – +45˚C
LV/LVAM -25 – +60˚C
0,5 – 2,5mm
2
≤ 17mm
TAK
TAK
