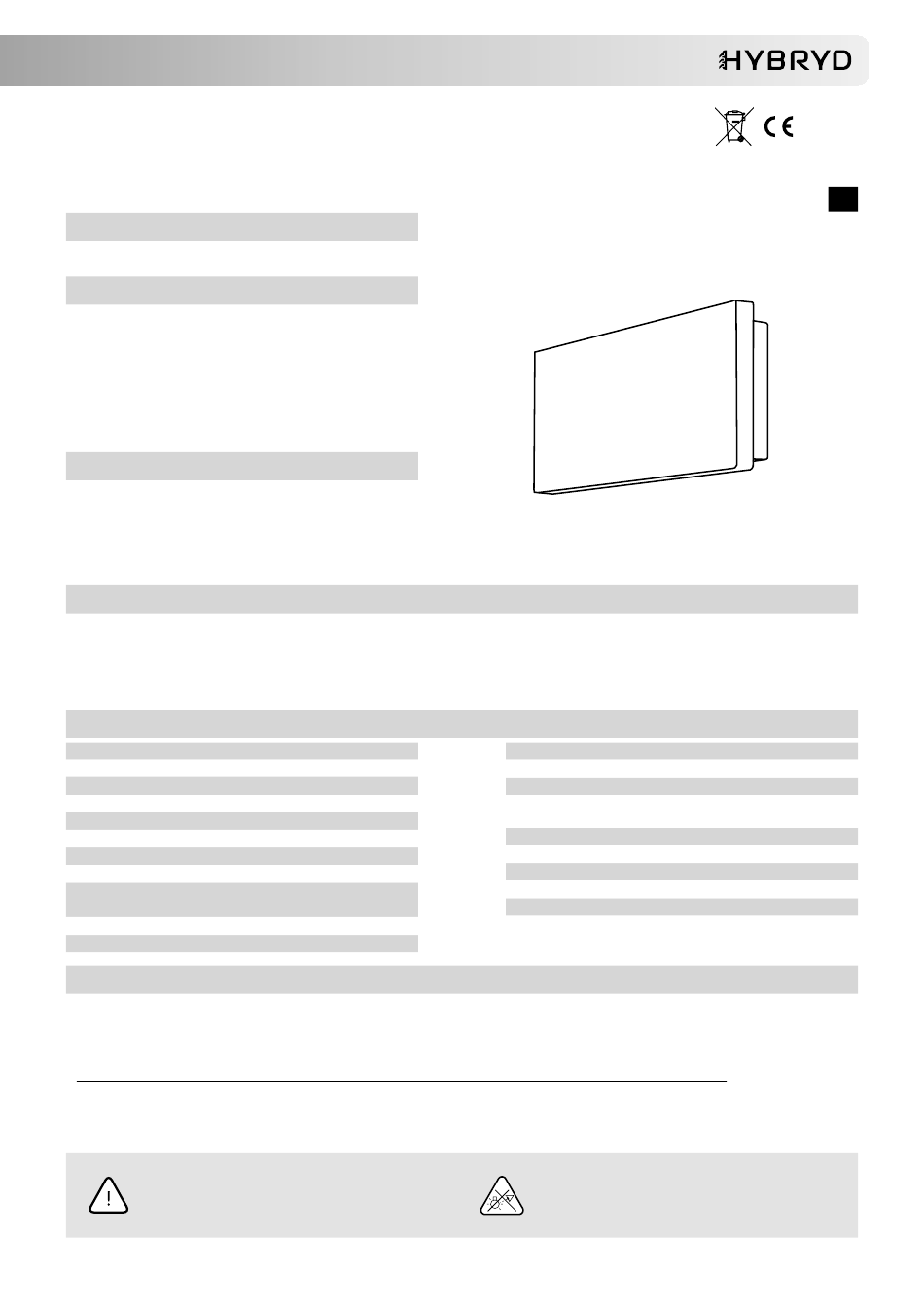

Autonomiczna oprawa oświetlenia awaryjnego
PRIMOS CLA LED 0140-0143
MOCOWANIE
Bezpośrednio do ściany lub sufitu. Inne sposoby mocowania, patrz:
„Zestawy Montażowe Rodziny opraw PRIMOS" w karcie produktu.
TRYB PRACY
(NON-MAINTAINED) ciemny – po zaniku napięcia zasilania
NM –
przechodzi w tryb pracy awaryjnej.
(SWITCHED MAINTAINED) jasny przełączany – po zaniku
napięcia zasilania przechodzi w tryb pracy awaryjnej, praca
SM –
podstawowa sterowana (przełączana) przez L' (L1).
Dotyczy wersji 0140, 0142
NIGHT – nocny – po zaniku napięcia zasilania przechodzi w
N – tryb pracy awaryjnej, praca podstawowa sterowana przez
jednostkę centralną (tylko CT)
WYKONANIE
STANDARD – testy uruchamiane ręcznie. Dotyczy wersji
ST –
0140, 0142
AUTOTEST – samoczynnie wykonywane testy akumulatora
AT –
i źródła światła
CENTRALTEST – testy akumulatora i źródła światła wyko-
CT –
nywane na zlecenie jednostki centralnej systemu
TESTY
Mikroprocesorowa jednostka sterująca i testująca oprawy automatycznie (AT), albo na zlecenie centralki systemu (CT), albo poprzez ręczne uruchomienie testu
(ST) wykonuje dwa typy testów:
TEST A – test źródła światła oraz akumulatora trwający 60 sekund – dla AT wykonywany automatycznie co 30 dni
TEST B – test źródła światła oraz czasu pracy, tj. do momentu rozładowania akumulatora – dla AT wykonywany raz na 3 miesiące
Pierwszy TEST A wykonywany między 10 a 30 dniem, a TEST B między 30 a 90 dniem od włączenia zasilania (AC, akumulator)
DANE TECHNICZNE
Napięcie zasilania
Pobór mocy
Współczynnik mocy
Klasa ochronności
Stopień ochrony
Typ źródła światła
Temperatura barwowa światła
Współczynnik oddawania barw
Moc zasilania źródła światła
Trwałość źródła światła
Typ akumulatora / Napięcie
WYMAGANIA I ZALECENIA BEZPIECZEŃSTWA
•
Zarówno podczas instalacji jak i użytkowania oprawy należy przestrzegać krajowych przepisów bezpieczeństwa jak również ogólnie uznanych zasad i reguł
techniki.
•
Faza stała oprawy (L) nie powinna być odłączana od zasilania przez jakiekolwiek sterowane zewnętrznie łączniki, przekaźniki czy styczniki (np. z systemu
BMS, wyłączniki ścienne, itp.).
•
Podczas użytkowania opraw awaryjnych należy prowadzić rejestr raportów z inspekcji.
•
Zasilanie sieciowe oraz akumulator muszą być bezwzględnie odłączone przed każdą pracą instalacyjną bądź serwisową oprawy.
•
Przed włączeniem oprawy do użytkowania należy upewnić się czy w obudowie oprawy nie występują ciała obce powstałe podczas instalacji, a jeśli
występują usunąć je.
•
Oprawę należy użytkować nieuszkodzoną i zgodnie ze specyfikacją.
Oprawa oświetlenia awaryjnego należy do grupy osprzętu przeciwpożarowego stąd podlega pod odpowiednie krajowe normy i przepisy.
NIE ZASTOSOWANIE SIĘ DO WSKAZÓWEK
BEZPIECZEŃSTWA MOŻE SKUTKOWAĆ POWSTANIEM
ZAGROŻENIA ŻYCIA A NAWET ŚMIERCIĄ
Nie zastosowanie się do niniejszej instrukcji może
doprowadzić do uszkodzenia oprawy i utraty gwarancji
IMM - PRIMOS CLA LED 0140-0143 - ST_AT_CT - PL_EN V02
230V AC 50/60Hz
<4VA
0,4-0,7
II
IP65
Listwa LED
1)
5000K
70
0140, 0142 1W
0141, 0143 1W, 2W
> 50 000h
Ni-Cd 4,8V
INSTRUKCJA MONTAŻU I OBSŁUGI
Pojemność akumulatora
Czas ładowania akumulatora
Nominalny czas pracy awaryjnej
Zakres temperatur pracy
Przekrój przewodu zasilającego
Średnica przewodu zasilającego
Średnica przewodu kom.
Łączenie przelotowe
Okablowanie natynkowe
Niewymienialne, serwisowalne źródło światła;
1)
Standardowy (TS), rozszerzony (TE) zakres temperatur pracy
2)
NIE WPATRYWAĆ SIĘ W PRACUJĄCE ŹRÓDŁO ŚWIATŁA
Oprawa oświetleniowa powinna być umieszczana tak,
że nie jest przewidziane dłuższe wpatrywanie się
w oprawę z odległości bliższej niż 0,5m
IP65
PL
1Ah
<24h
1h; 3h;
TS:
+5 – +35ºC
2)
TE: -20 – +35ºC
2)
0,5 – 2,5mm
2
≤ 13mm
<7mm
TAK
TAK
