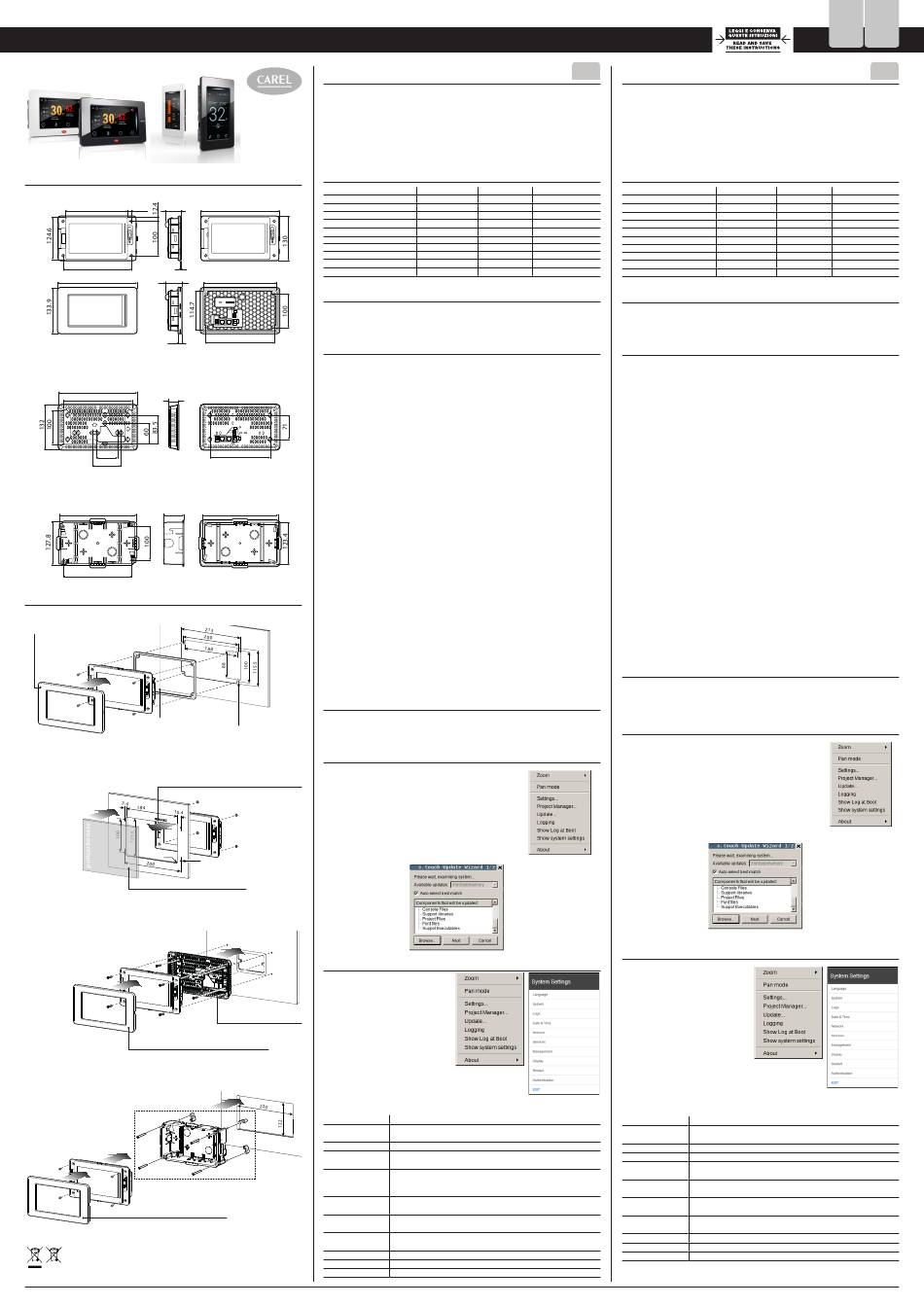

Carel pGDx Touch 7 Quick Start Manual

+050001950 - rel. 1.4 - 30.01.2024
pGDx
Terminale utente pGDx Touch 7" - User terminal pGDx Touch 7"
Dimensioni / Dimensions (mm)
183 10.8 42.5
183 10.8 42.5
183 10.8 42.5
200 2
200 2
44.7
231.7
200 2
231.7 44.7
44.7
231.7
97
97
Accessorio per installazione a muro a sbalzo (rif. figura 1c) - codice: PGTA00SM70 97
Accessory for wall surface installation (ref. Figure 1c) - P/N: PGTA00SM70
230
200 28
230
200 28
230
200 28
60
83.5
60
83.5
60
83.5
Accessorio per installazione a muro ad incasso (rif. figura 1d) - codice: PGTA00RM70
225.7 56
Accessory for flush-mounted wall installation (ref. Figure 1d) - P/N: PGTA00RM70
225.7 56
225.7 56
200
200
200
Installazione e montaggio / Assembly and installation (mm)
Frontale / Frontal
Codice placchetta
Frame code:
PGTA**F[B,W][2,3]*
(*)
Fig.1a
(*) IP66: con guarnizione e spessore lamiera da 1.2÷6 mm / with gasket and sheet thickness from 1.2 - 6 mm
IP20: senza guarnizione e spessore lamiera da 0.8÷6 mm / without gasket and sheet thickness from 0.8 - 6 mm
Retro / Back
Importante:
mantenere
il cavo flat isolato
dal pannello
metallico
Important:
keep the flat cable
R4
isolated from the
metal panel
Non fornita da Carel / Not supplied by Carel
Fig.1b
(*) IP20: spessore lamiera da 0.8÷2 mm / sheet thickness from 0.8 - 2 mm
Muro sbalzo Wall surface
Nota: Note:
Non convogliare Do not run power
cavi di potenza cables inside the
flush-mount box
all'interno dela
scatola da incasso
Codice placchetta/Frame code: PGTA**F[T,H][2,3]*
Fig.1c
Muro incasso/ Wall mounting
Cartongesso Dry wall
Nota: Note:
Non convogliare Do not run power
cavi di potenza cables inside the
all'interno dela flush-mount box
scatola da incasso
Codice placchetta/Frame code: PGTA**F[T,H][2,3]*
Fig.1d
Smaltimento del prodotto: L'apparecchiatura (o il prodotto) deve essere oggetto di raccolta separata in
conformità alle vigenti normative locali in materia di smaltimento. / Disposal of the product: The appliance
(or the product) must be disposed of separately in compliance with the local standards in force on waste
disposal.
Introduzione
Il terminale grafico pGDx da 7 pollici appartiene alla famiglia di terminali touch screen
pensata per rendere semplice e intuitivo l'interfacciamento dell'utente con i controlli
della famiglia pCO Sistema. La tecnologia elettronica utilizzata e il display a 16.7M colori
permettono di gestire immagini di alta qualità e funzionalità avanzate per ottenere un
elevato standard estetico. Il pannello touch screen, inoltre, facilita l'interazione uomo-
macchina rendendo, di fatto, più facile la navigazione tra le varie schermate. A seconda
dei modelli, sono possibili diverse installazioni: a pannello, sia frontale che da retro, a muro
oppure ad incasso. In ogni caso è consentito sia l'orientamento orizzontale che verticale.
Codici modelli
Codice
PGR07****B***
230 PGR07****W***
PGR07****D***
230
PGR07****C***
230
PGR07****R***
PGR07****F***
PGR07****G***
PGB07****E***
PGB07****M***
PGB07****I***
212.5
212.5
Contenuto confezione
212.5
pGDx; connettori alimentazione e connettori RS485; kit di fissaggio; foglio istruzioni,
antenna Wi Fi (solo nei modelli che la prevedono, PG*07***D[G,I,R,W]***). Sono esclusi
invece: placchetta, alimentatore PGTA00TRX0 e scatole per il montaggio a muro.
200
Avvertenze per l'installazione
200
Per una installazione a regola d'arte rivolgersi ad installatori abilitati. Evitare il montaggio dei
200
terminali in ambienti che presentino le seguenti caratteristiche:
• umidità relativa maggiore di quanto indicato nelle specifiche tecniche;
• forti vibrazioni o urti;
• esposizione ad atmosfere aggressive ed inquinanti (es.: gas solforici e ammoniacali,
nebbie saline, fumi) con conseguente corrosione e/o ossidazione;
• elevate interferenze magnetiche e/o radiofrequenze (evitare quindi l'installazione delle
macchine vicino ad antenne trasmittenti);
• esposizione all'irraggiamento solare diretto e agli agenti atmosferici in genere;
176
• ampie e rapide fluttuazioni della temperatura ambiente;
• ambienti ove sono presenti esplosivi o miscele di gas infiammabili.
176
Devono essere rispettate le seguenti prescrizioni:
176
• con sonda temperatura/umidità a bordo si raccomanda di:
– utilizzare solo placchetta dotate di foro di aerazione
221.7
– installare il terminale lontano dai flussi d'aria proveniente da fonti di calore/
raffrescamento
221.7
– se installato in verticale, posizionare la sonda nella parte inferiore del display
221.7
• per le reti di comunicazione Ethernet e RS485 utilizzare esclusivamente cavi schermati;
• utilizzare una tensione di alimentazione pari a quella prescritta, al fine di evitare di
danneggiare in modo irreparabile il dispositivo;
• utilizzare capicorda adatti per i morsetti in uso. Allentare ogni vite ed inserirvi i capicorda,
quindi serrare le viti. Ad operazione ultimata tirare leggermente i cavi per verificarne il
corretto serraggio;
• nei modelli con antenna Wi-Fi esterna mantenere almeno un isolamento principale
(500 Vac secondo la IEC 60730-1) tra il connettore RP-SMA e la terra di protezione;
• non aprire il prodotto quando è alimentato;
• l'uso a temperature particolarmente basse può causare una visibile diminuzione
della velocità di risposta del display. Questo è da ritenersi normale e non è indice di
malfunzionamento.
• per una corretta installazione utilizzare una coppia di serraggio delle viti di 0.4 Nm. Inoltre,
nei modelli PG*07***[N,T]****, per raggiungere il grado di protezione IP dichiarato è
necessario che l'indice di rugosità del pannello non superi 1.6 µm e che la guarnizione
sia correttamente assemblata;
• evitare il contatto del prodotto con parti a tensioni pericolose.
• assicurarsi che i cavi siano opportunamente fissati in modo da evitare il contatto con
parti a tensioni pericolose nel caso di loro accidentale disconnessione.
Significato colori notification bar
M3 self-blocking inserts
All'accensione la notification bar esegue una breve segnalazione di color blu per indicare
or Ø 4.2 for screw
+ counter-screw
l'avvio della fase di boot. Le seguenti segnalazioni sono poi gestite dal programma
applicativo realizzato con c.touch.
Aggiornamento HMI Runtime e/o applicazione
1. Copiare il pacchetto di aggiornamento (file .ZIP) contenente
il runtime o l'applicazione, oppure entrambi, a seconda
Passaggio cavo flat
delle opzioni scelte al momento della generazione di
(solo in caso
"Update package" con c.touch, in una chiavetta USB e
di tastiera esterna)
successivamente collegare la chiavetta al pGDx. Tenere
Flat cable passage
premuto il dito sullo schermo del terminale pGDx per alcuni
(only in case
secondi fino a che il menu contestuale sarà visualizzato,
of external keypad)
disabilitabile lato applicativo (Fig. a lato):
M3 threaded pins
2. Selezionare
"Update..." per
avviare la procedura
di aggiornamento
Runtime e/o
applicazione. L'utility
per l'aggiornamento si
avvierà ed apparirà la
seguente finestra:
Impostazioni di sistema
Tenere premuto il dito sullo schermo del
terminale pGDx per alcuni secondi fi no a
che il menu contestuale sarà visualizzato
(fig. sotto), Selezionare "Show system
Scatola a muro / Wall box
settings", apparirà la schermata principale
standard ITA/CHN/DEU/USA
del programma di configurazione (fig a
lato):
Di seguito elencate le funzioni presenti nelle differenti voci del menù:
Language
System
Logs
Date & Time
Network
Services
Management
Display
Restart
Authentication
EXIT
N. porte RS485 N. porte ETH Connettività Wi-Fi
1 - -
1 - 
2 - -
1 1 -
1 1 
2 2 -
2 2 
- 1 -
- 2 -
- 2 
3. Seguire quindi la
procedura guidata
selezionando il
file inserito nella
chiavetta USB e
premendo il tasto
next per conferma.
Impostazione della lingua di sistema (non dell'applicazione c.touch)
Contiene informazioni su pGDx: Versione BSP, Memoria, Timers e
sensore tempearatura / umidità (se presente)
Permette di scaricare i file di log del sistema
Permette si settare data e ora di pGDx attraverso procedura
automatica o manuale
Mostra gli attuali dati IP del sistema (indirizzo, subnet, Gateway,
DHCP, DNS) e permette di accedere al menu di configurazione della
porta Ethernet e dell'interfaccia Wi Fi
Permette di accendere/spegnere diversi servizi di sistema (Modbus
server port, indirizzo pGDx nella rete,...)
Permette di aggiornare le diverse partizioni BSP di pGDx (ConfigOS,
MainOS, Bootloader, Splash image, etc...)
Permette di impostare luminosità, backlight timeout, orientamento
dello schermo e calibrazione del touch panel
Lancia un riavvio del sistema
Permette di impostare password per accesso
Permette uscire dal menù
ITA

Introduction

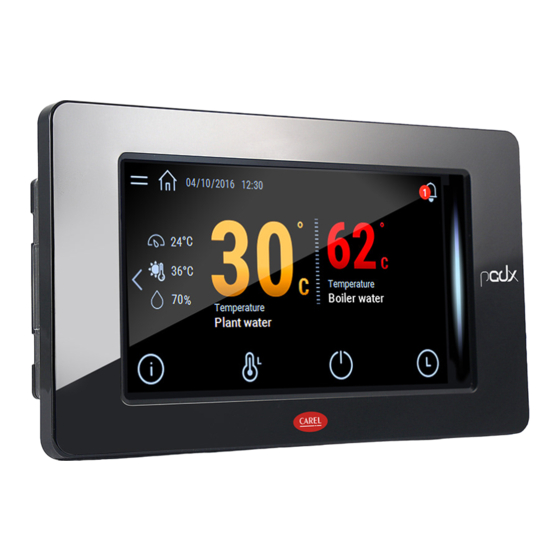

The pGDx 7 inch graphic terminal is part of the family of touchscreen terminals designed to
simplify user interface with the pCO sistema family controllers. The electronic technology
used and the new 16.7M colour display means high quality images and advanced functions
are available for a superior appearance. The touchscreen panel moreover makes interaction
between the user and the unit much easier by simplifying navigation between the various
screens. Different types of installation are available, depending on the model: front or
back panel, wall surface or flush-mount. In any case, the device can be mounted either
horizontally or vertically.

Part numbers

Part number No. RS485 ports
PGR07****B*** 1
PGR07****W*** 1
PGR07****D*** 2
PGR07****C*** 1
PGR07****R*** 1
PGR07****F*** 2
PGR07****G*** 2
PGB07****E*** -
PGB07****M*** -
PGB07****I*** -

Packaging contents

pGDx; power supply and RS485 connectors; installation kit; technical leaflet, WiFi antenna
(only for models where fitted, PG*07***D[G,I,R,W]***). Not included: frame, PGTA00TRX0
power supply and wall mounting boxes .

Installation warnings

For correct installation contact a qualified installer.
Do not install the terminals in environments with the following characteristics:
• relative humidity greater than the value specified in the technical specifications;
• strong vibrations or knocks;
• exposure to aggressive and polluting atmospheres (e.g.: sulphur and ammonia fumes,
salt spray, smoke) so as to avoid corrosion and/or oxidation;
• strong magnetic and/or radio frequency interference (therefore avoid installing the units
near transmitting antennae);
• exposure to direct sunlight or the elements in general;
• large and rapid fluctuations in the room temperature;
• environments where explosives or mixes of flammable gases are present.
The following requirements must be met
• with built-in temperature/humidity sensor, it is recommended to:
– only use frame fitted ventilation openings
– install the terminal away from air streams coming from heating/cooling systems
– if installed vertically, position the probe at the bottom of the display
• only use shielded cables for Ethernet and RS485 communication networks;
• power supply voltages other than those specified may seriously damage the system;
• use cable ends suitable for the corresponding terminals. Loosen each screw and insert
the cable ends, then tighten the screws. When the operation is completed, slightly tug
the cables to check they are sufficiently tight;
• in models with an external WiFi antenna, ensure at least basic insulation (500 Vac
according to IEC 60730-1) between the RP-SMA connector and the protective earth;
• do not open the product when powered;
• operation at low temperatures may cause a noticeable decline in the response speed
of the display. This should be considered normal and does not indicate a malfunction.
• for correct installation, apply a tightening torque of 0.4 Nm. Furthermore, on
PG*07***[N,T]**** models, to ensure the declared IP value, the panel roughness index
must not exceed 1.6 µm and the gasket must be fitted correctly;
• avoid any contact of the product with live parts.
• be sure that cables are accurately fixed in order to avoid contact with live parts in case of
their accidentally disconnection.

Meaning of the colours on the notification bar

At power-on, the notification bar briefly shows a blue signal to indicate the start of the
boot phase. The subsequent signals are then managed by the application program
developed using c.touch.

HMI Runtime and/or application update

1. Copy the update package (.ZIP file) containing the runtime
or application, or both, depending on the options selected
when generating the "Update package" using c.touch, to a
USB pendrive and then plug the pendrive into the pGDx and
hold the pGDx terminal screen for a few seconds until the
shortcut menu is displayed, disableable application side (see
the figure on the side):
2. Select "Update..." to
start the Runtime and/
or application update
procedure. The update
utility will start and the
following window will
be displayed:

System settings

Touch and hold the pGDx terminal screen
for a few seconds until the shortcut
menu is displayed (see the figure below).
Select "Show system settings"; the main
configuration program screen will be
displayed (figure on the side):
Below is a list of the functions relating to the different menu items:
Language Set the system language (not the c.touch application)
Contains information on the pGDx: BSP version, Memory, Timers
System
and temperature / humidity sensor (if featured)
Logs
Download the system log files
Date & Time Set pGDx date and time using the automatic or manual procedure
Show current system IP data (address, subnet, Gateway, DHCP, DNS)
Network
and access the Ethernet and WiFi interface
Start/stop various system services (Modbus server port, pGDx
Services
network address,...)
Update the different pGDx BSP partitions (ConfigOS, MainOS,
Management
Bootloader, Splash image, etc....)
Set brightness, backlight timeout, screen orientation and touch
Display
panel calibration
Restart
Restart the system
Authentication
Set the password used to access
EXIT
Exit the menu
ITA ENG
ENG
No. ETH ports WiFi connectivity
- -
- 
- -
1 -
1 
2 -
2 
1 -
2 -
2 
3. Then follow the
guided procedure,
selecting the file
saved on the USB
pen drive and
clicking the next
button to confirm.
