Summary of Contents for getAir ComfortControl Pro BT

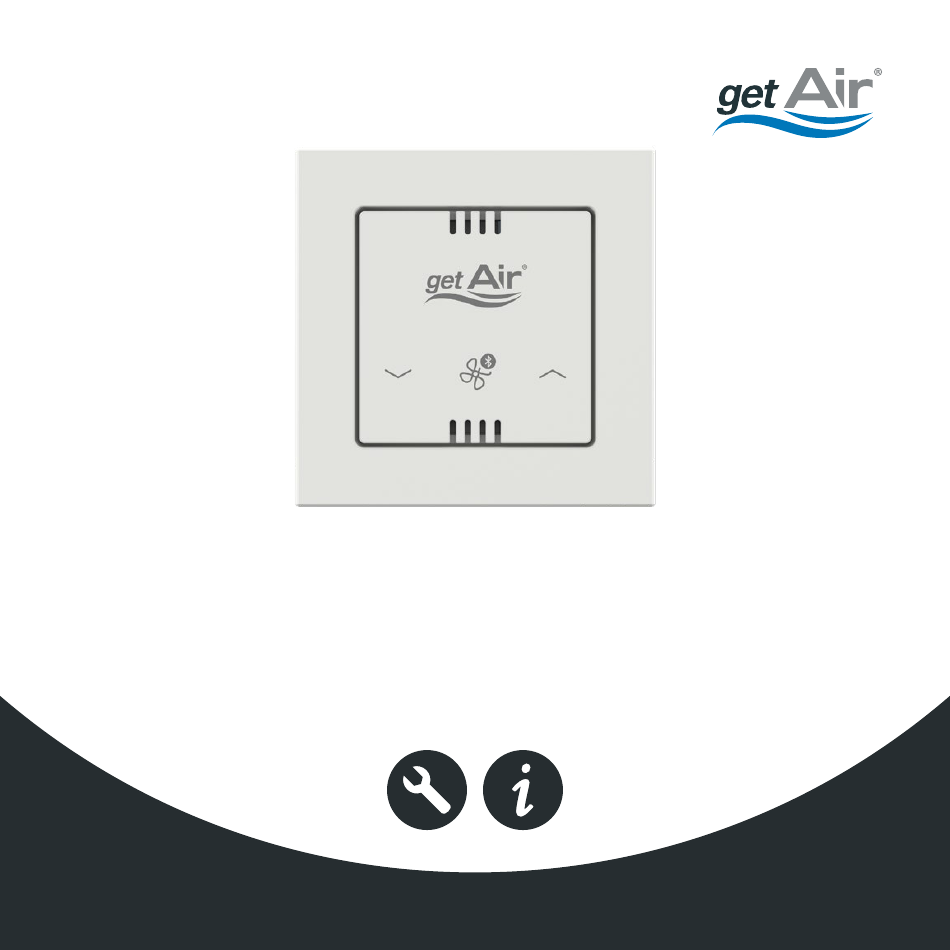

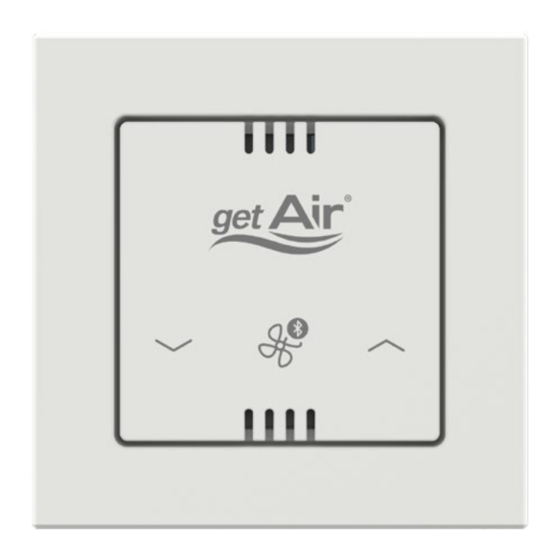

- Page 1 ComfortControl Pro BT MONTAGE- & BEDIENUNGSANLEITUNG INSTALLATION & USER GUIDE DE EN 230731-01 CCBT 54100300...
- Page 2 © 2023 getAir GmbH Die in diesem Dokument enthaltenen Informationen sind Eigentum des Herstellers. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.
-
Page 3: Table Of Contents
Inhaltsverzeichnis Hinweise ........4 1.1 Symbolerklärung ......4 1.2 Sicherheitshinweise . -
Page 4: Hinweise
1 Hinweise einschlägigen Regeln der Technik. Es müssen die Bestimmungen der • WICHTIG! Vor Gebrauch sorgfältig örtlichen Bauordnung und Bauauflagen lesen! Aufbewahren für späteres beachtet werden. Nachschlagen! • Der Inhalt dieses Dokumentes • Überprüfen Sie die Lieferung bei ist auf Übereinstimmung mit den Erhalt anhand des Lieferscheines auf beschriebenen Produkten geprüft. -
Page 5: Sicherheitshinweise
Elek troinstallationen nur von autori- GEFAHR sierten Elektrofachleuten ausgeführt werden. Im Zweifelsfall die örtlichen GEFAHR bedeutet, dass schwere bis lebensge- Behörden ansprechen. fährliche Personenschäden durch Nichtbefol- gen auftreten werden. • Alle Kleinspannungskabel von Netz- spannung führenden Kabeln getrennt WARNUNG verlegen (Mindestabstand 100 mm). WARNUNG bedeutet, dass leichte bis mittlere •... -
Page 6: Weitere Informationen
Systeme, die auch im Downloadbe- Durch die Kalibrierung des Sensors während reich auf unserer Webseite zu finden sind: der Erstinbetriebnahme kann es einige Zeit dau- ern bis die ComfortControl Pro BT Messwerte www.getair.eu/downloads an die SmartControl App sendet. 2.1 Verwendung Voraussetzungen für den einwandfreien... - Page 7 und geltenden Bauvorschriften, die Feuer- schutzverordnung und Unfallverhütungs- vorschriften der Berufsgenossenschaft zu beachten. Details müssen während der Planung des Systems mit dem Fachplaner oder zuständigen Fachbetrieben bespro- chen werden. Bestimmungsgemäßer Gebrauch Das Produkt ist zur Steuerung von dezen- tralen Lüftungsgeräten in Wohngebäuden geeignet.
-
Page 8: Komponenten
3 Komponenten Ø 54 1 Bedieneinheit 3 Tragring 2 Rahmen 4 Unterputz-Netzteil 5V* Nicht im Lieferumfang der Steuerung enthalten. Komponenten müssen gesondert bestellt werden. -
Page 9: Installation
4 Installation 1 Netzanschluss 230 V AC 3 Anschluss Netzteil 5 V 2 Netzteil 5 V... -
Page 10: Montage
4.1 Montage Vom Montageort der Steuerung müssen folgende Kabel verlegt werden: Durch die integrierte Funktechnologie • ein Netzkabel 230 V zum werden die Lüftungsgeräte kabellos mit Verteilerkasten der Steuerung verbunden. Das heißt, dass die Verlegung von einer separaten Daten- leitung von der Steuerung zu jedem Lüf- tungsgerät nicht notwendig ist. -
Page 11: Inbetriebnahme
4.2 Inbetriebnahme VORSICHT Bevor mit der Inbetriebnahme begonnen Um induktive Beeinflussungen zu vermeiden: werden kann, muss sichergestellt sein, Alle Kleinspannungskabel von Netzspannung dass: führenden Kabeln getrennt verlegen (Mindest- • die Funktionseinheiten und Innenblen- abstand 100 mm). den der Lüftungsgeräte gemäß deren 1. -
Page 12: Mesh-Einrichtung
Hauptplatine für 6– 10 s gedrückt. Die WARNUNG Status-LED blinkt schnell blau und das Gerät befindet sich nun für 10 Minuten Risiko von Über-/ Unterdruck bei falscher im Kopplungsmodus. Einrichtung In jedem Mesh müssen die Startrichtungen 2. Gehen Sie zum nächsten Lüftungsge- entsprechend der Anzahl der Lüftungsgeräte rät und halten Sie dessen Taster 3 s ausgeglichen sein. - Page 13 4.3.2 Mesh-Teilnehmer entfernen drücken Sie auf dem ersten Lüftungs- gerät, bei welchem der Aufbau des (ohne App) Meshs gestartet worden ist, den Taster Teilnehmer können aus einem Mesh für 3 – 6 s. Das neue Mesh wird nun auch wieder entfernt werden. Dabei wird geschlossen und durch blau-weißes der Teilnehmer auf Werkseinstellungen Blinken der LEDs aller ins Mesh einge-...
-
Page 14: Bedienung
Wärmerückgewinnung durchschalten. Die an seine Bedürfnisse anzupassen. LED leuchtet dann entsprechend der aktu- Diese Modi und weitere Funktionen sind Teil der ellen Stufe in der jeweiligen Farbe auf. getAir SmartControl App und können nach der Ein- richtung über das Smartphone ausgewählt werden. -
Page 15: Smartphone App-Einrichtung
5.3 Smartphone App-Einrichtung 1. Laden Sie die „getAir SmartControl App“ aus dem App Store bzw. Play Mit der getAir SmartControl App lässt sich Store herunter oder scannen Sie den das Lüftungssystem auch über das Smart- QR-Code. phone steuern. Dafür wird eine aktive WLAN-Verbindung benötigt. -
Page 16: Luftqualität
5.4 Luftqualität Die App kann auf weiteren Endgeräten installiert werden und ohne erneute Ein- Der integrierte Luftqualitätssensor misst richtung der Steuerung betrieben werden, unterschiedliche flüchtige organische wenn sich das Endgerät und die Steuerung Verbindungen und berechnet daraus einen im selben WLAN-Netzwerk befinden. allgemeinen Referenzwert. -
Page 17: Störungsbehebung
7 Störungsbehebung Störung Ursache Behebung Steuerung funktio- • Verkabelung des Netzteils prüfen. Installationsfehler. niert nicht. Achtung: Steuerung kann beschädigt worden sein. • Geräte stromlos machen und neu starten Kommunikation lassen. zwischen Lüftern Problem im Mesh. • Steuerung auf Werkseinstellungen zurück- und/oder Steuerung setzen (siehe Kapitel 4.3.2) und Mesh neu funktioniert nicht. -
Page 18: Umwelt Und Entsorgung
8 Umwelt und Entsorgung Es wird für dieses Produkt gegenüber dem Originalkäufer für einen Zeitraum von zwei Das Symbol der durchgestri- Jahren ab dem Kaufdatum die Gewährleis- chenen Abfalltonne bedeutet, tung dafür gewährt, dass das Produkt zum dass das Produkt getrennt Zeitpunkt der Lieferung frei von Sachmän- vom Haushaltsabfall entsorgt geln war. -
Page 19: Haftung
10 Haftung Im Rahmen der Gewährleistung verfällt der Anspruch auf Reparatur oder Ersatz- lieferung, falls: Das Produkt ist für den in diesem Doku- ment beschriebenen bestimmungsgemä- • Der Gewährleistungszeitraum ßen Gebrauch entworfen und hergestellt abgelaufen ist. worden. Jeder andere Gebrauch wird als •... - Page 21 Contents Instructions ....... . 22 1.1 Explanation of symbols ..... . 22 1.2 Safety instructions .
-
Page 22: Instructions
1 Instructions • We have reviewed the content of this document to ensure conformity with • IMPORTANT! Read carefully prior to the products described. However, use. Retain for future reference. discrepancies may still exist; we cannot therefore accept liability for full con- •... -
Page 23: Safety Instructions
If in doubt, contact the local authorities. www.getair.eu/download • Route all extra low voltage cables separately from cables carrying mains voltage (minimum distance 100 mm). -
Page 24: Function
Use of the product is permitted commissioning, it may take some time before only in conjunction with the components the ComfortControl Pro BT sends measured recommended by the manufacturer. Mod- values to the SmartControl app. ifications to the product or system are prohibited. -
Page 26: Components
3 Components Ø 54 1 Programming unit 3 Support ring 2 Frame 4 Flush mounted power supply 5V* Not included in the standard delivery of the control unit. Components must be ordered separately. -
Page 27: Installation
4 Installation 1 230 V AC power supply 3 5 V power supply connection 2 5 V power supply... -
Page 28: Installation
4.1 Installation Route the following cables from the con- trol unit installation site: Due to the integrated wireless technology, • A 230 V mains cable to the junction the ventilation units are connected to the control unit wirelessly. This means that it is not necessary to lay a separate data line from the control unit to each ventila- tion unit. -
Page 29: Start-Up
4.2 Start-up CAUTION Before the start-up can begin, it must be To avoid inductive influences: ensured that: Route all extra low voltage cables separately • the function units and inside covers of from cables carrying mains voltage (minimum the ventilation units have been correct- distance 100 mm). -
Page 30: Mesh Setup
2. Go to the next ventilation unit and press WARNING and hold its button for 3 s until the LED flashes blue once. Now the unit search- Risk of over-/ underpressure es for the first ventilation unit. In each mesh, the starting directions must be balanced according to the number of 3. - Page 31 4.3.2 Remove Mesh participant 7. As soon as the setup of the mesh has been completed and the current mesh (without app) data has been successfully distributed Participants can also be removed from a to all participants, the status LEDs light mesh.
-
Page 32: Operation
These modes and other functions are part of the getAir SmartControl app and can be selected via the smartphone after setup. -
Page 33: Smartphone App Setup
2.4 GHz range with active WPA2 or WPA3 (Bluetooth must be activated). encryption. 5. Once the ComfortControl Pro BT has • A MAC filter must not be active or an exception must be defined for control unit been detected by the app, connect the in the router. -
Page 34: Air Quality
5.4 Air quality the control unit again if the end device and the control unit are located on the same The integrated air quality sensor measures WLAN network. different volatile organic compounds and Please note that the setup of the control unit has uses them to calculate a general reference been tested with current WLAN routers of the most value. -
Page 35: Troubleshooting
7 Troubleshooting Fault Cause Solution Control unit does • Check the wiring of the power supply unit. Installation error. not work. Caution: The control unit may have been damaged. • Disconnect the units from the power Communication supply and restart them. between fans and/ Problem in the •... -
Page 36: Environment & Disposal
8 Environment & disposal original purchaser for a period of two years from the date of purchase, and guar- The crossed-out wheelie bin antees that the product had no defects at symbol indicates that the prod- the time of delivery. uct must not be disposed of with During the warranty period, should a de- household waste. -
Page 37: Liability
• The issue was caused by improper, specified in the documentation. harsh or careless treatment, use or • Non-compliant installation. maintenance. • Installation of spare parts not • You have operated the product supplied or stipulated by the with components or spare parts manufacturer. -
Page 38: Anhang / Attachment
11 Anhang / Attachment 11.1 Technische Daten / Technical data Allgemein General Kompatibel mit Compatible with Funksystem | Wireless system Eingangsspannung Input voltage 5 DC Leistungsaufnahme Power consumption <1 Funktechnik Wireless technology Bluetooth LE (2,4 GHz) Max. Sendeleistung Max. transmitting power -1,9 Max. - Page 39 Abmessungen Dimensions Maße (BxHxT) Dimensions (WxHxD) 84,5 x 84,5 x 21,1 Einbaumaße (ØxT) Installation dimensions (ØxD) 58 x 35 Bedienelement (BxHxT) Control unit (WxHxD) 55 x 55 x 20,5 Gewicht Weight 0,21 Zulassungen Certifications Konformität Conformity Im Standby In standby Im Freifeldaufbau (innerhalb von Gebäuden sind Abweichungen möglich) (within buildings deviations are possible) Pro Mesh maximal 12 Teilnehmer Maximum 12 participants per mesh...
- Page 40 GmbH Krefelder Straße 670 | 41066 Mönchengladbach +49 2161 990 90 - 0 | service@getair.eu www.getair.eu M A D E I N G E R M A N Y...
