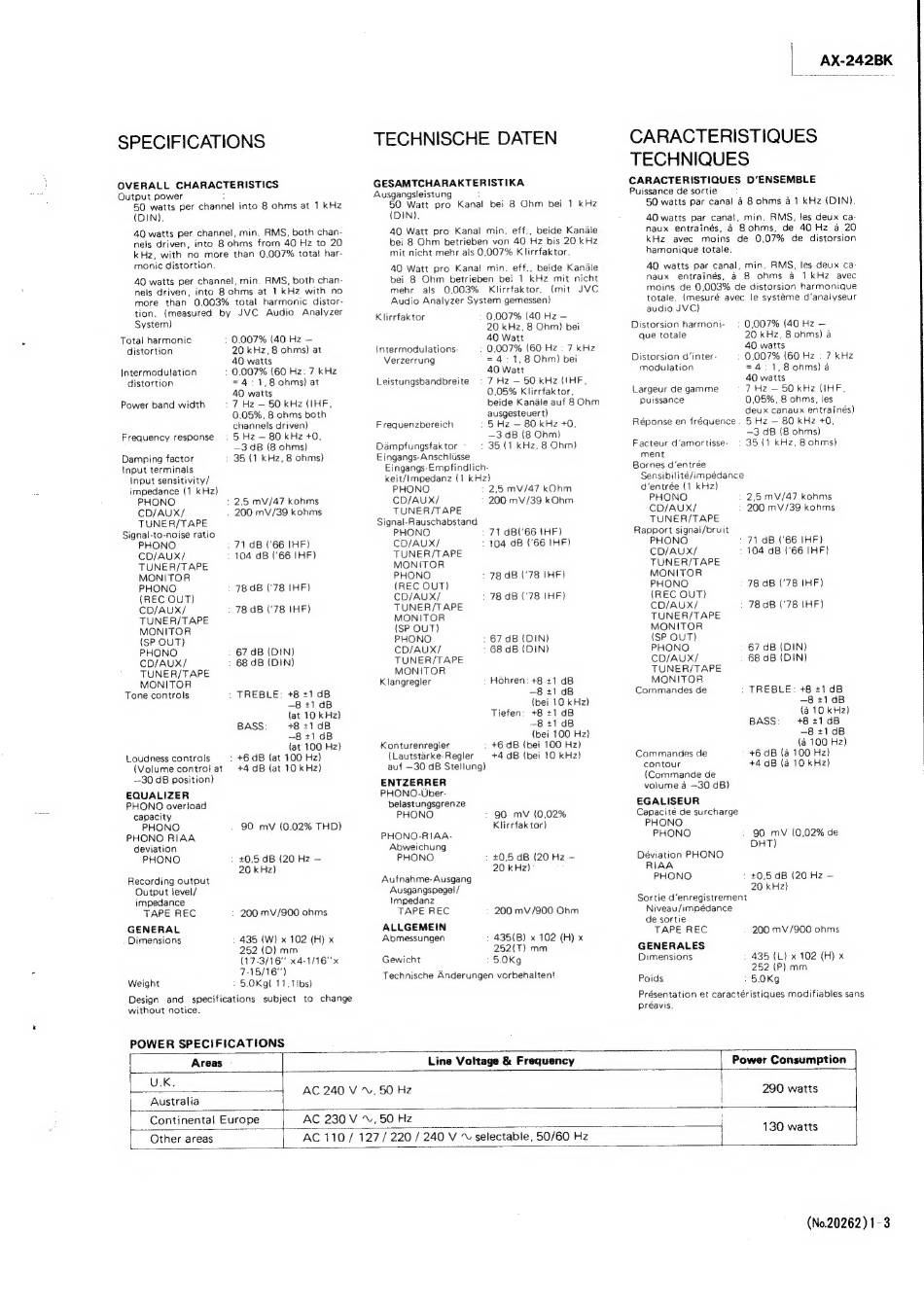

SPECIFICATIONS
OVERALL CHARACTERISTICS
Output power
50 watts per channel into 8 ohms at 1 kHz
(DIN).
40 watts per channel, min. RMS, both chan-
nels driven, into 8 ohms from 40 Hz to 20
kHz, with no more than 0.007% total har-
monic distortion.
40 watts per channel, min. RMS, both chan-
nels driven, into 8 ohms at 1 kHz with no
more than 0.003% total harmonic distor-
tion. {measured by JVC Audio Analyzer
System)
Total harmonic : 0.007% (40 Hz —
distortion 20 kHz, 8 ohms) at
40 watts
Intermodulation : 0.007% (60 Hz: 7 kHz
distortion = 41,8 ohms) at
40 watts
Power band width : 7 Hz — 50 kHz (IHF,
0.05%, 8 ohms both
channels driven)
Frequency response : 5 Hz — 80 kHz +0,
—3 dB (8 ohms)
Damping factor : 35 (1 kHz, 8 ohms)
{nput terminals
input sensitivity/
impedance (1 kHz)
PHONO : 2.5 mV/47 kohms
CD/AUX/ 200 mV/39 kohms
TUNER/TAPE
Signal-to-noise ratio
PHONO : 71 dB ('66 IHF)
CD/AUX/ : 104 dB (66 IHF}
TUNER/TAPE
MONITOR
PHONO . 78. dB ('78 IHF)
(REC OUT)
CD/AUX/ : 78 dB ('78 IHF)
TUNER/TAPE
MONITOR
(SP OUT)
PHONO 67 dB (DIN)
CD/AUX/ : 68 dB (DIN)
TUNER/TAPE
MONITOR
Tone controls : TREBLE: +8 +1dB
—8 +1 dB
(at 10 kHz)
BASS: +8 +1 dB
-8 +1dB
(at 100 Hz}
Loudness controls : +6 dB (at 100 Hz)
(Volume control at +4 dB (at 10 kHz)
—30 dB position)
EQUALIZER
PHONO overload
capacity
PHONO . 90 mV (0.02% THD)
PHONO RIAA
deviation
PHONO +0.5 dB {20 Hz ~
20 kHz)
Recording output
Output level/
impedance
TAPE REC : 200 mV/900 ohms
GENERAL
Dimensions : 4365 (W) x 102 (H) x
252 (D) mm
(17-3/16" x4-1/16"x
7-15/16")
Weight > 5.0Kg( 17.1 Ibs)
without notice.
POWER SPECIFICATIONS
Design and specifications subject to change
TECHNISCHE DATEN
GESAMTCHARAKTERISTIKA
Ausgangsleistung é
50 Watt pro Kanal bei 8 Ohm bei 1 kHz
(DIN).
AO Watt pro Kanal min. eff., beide Kanale
bei 8 Ohm betrieben von 40 Hz bis 20 kHz
mit nicht mehr als 0.007% Klirrfaktor,
40 Watt pro Kanal min. eff., beide Kandle
bei 8 Ohm betrieben bei 1 kHz mit nicht
mehr als 0.003% Klirrfaktor. (mit JVC
Audio Analyzer System gemessen}
Klirrfaktor 0,007% (40 Hz —
20 kHz, 8 Ohm) bei
40 Watt
: 0,007% (60 Hz. 7 kHz
= 4-:1,8 Ohm) bei
40 Watt
Leistungsbandbreite : 7 Hz — 50 kHz (IHF,
0,05% Klirrfaktor,
beide Kandte auf 8 Ohm
ausgesteuert)
: 5 Hz — 80 kHz +0,
—3 dB (8 Ohm)
: 35 (1 kHz, 8 Ohm)
intermodulations-
Verzerrung
Frequenzbereich
Dampfungsfaktor °
Eingangs-Anschlusse
Eingangs-Empfindlich-
keit/Impedanz (i kHz}
PHONO 2,5 mV/47 kOhm
CD/AUX/ 200 mV/39 kOhm
TUNER/TAPE
Signal-Rauschabstand
PHONO 71 dB('66 IHF}
CD/AUX/ : 104 dB ('66 IHF}
TUNER/TAPE
MONITOR
PHONO > 78 dB ('78 IHF)
(REC OUT)
CD/AUX/ 78 dB ('78 IHF)
TUNER/TAPE
MONITOR
(SP OUT)
PHONO : 67 dB {DIN)
CD/AUX/ - 68 dB (DIN)
TUNER/TAPE
MONITOR
Klangregler » Hohren: +8 +1 dB
—8 +1 dB
(bei 10 kHz)
Tiefen: +8 +1 dB
~8+1dB
(bei 100 Hz)
K onturenregier : +6 dB (bei 100 Hz}
(Lautstarke-Regler +4 dB (bei 10 kHz)
auf —30 dB Steliung)
ENTZERRER
PHONO-Uber-
belastungsgrenze
PHONO : 90 mV (0,02%
Klirrfak tor)
PHONO-RIAA-
Abweichung
PHONO : 20,5 dB {20 Hz —
20 KHz)
Aufnahme-Ausgang
Ausgangspegel /
Impedanz
TAPE REC 200 mV/900 Ohm
ALLGEMEIN
Abmessungen : 435(B) x 102 (H) x
252(T} mm
Gewicht 5.0Kg
Technische Anderungen vorbehalten!
AX-242BK
CARACTERISTIQUES
TECHNIQUES
CARACTERISTIQUES D'ENSEMBLE
Puissance de sortie
50 watts par canal 4 8 ohms 41 kHz (DIN).
40 watts par cana!, min. RMS, les deux ca-
naux entrainés, 4 8ohms, de 40 Hz a 20
kHz avec moins de 0,07% de distorsion
hamonique totale.
40 watts par canal, min. RMS, les deux ca-
naux entrainés, 4 8 ohms a 1 kHz avec
moins de 0,003% de distorsion harmonique
totale. (mesuré avec le systéme d'analyseur
audio JVC)
Distorsion harmoni- : 0,007% (40 Hz —
que totale 20 kHz, 8 ohms) a
40 watts
Distorsion d'inter-
modulation
: 0.007% (60 Hz : 7 kHz
=4:1,80hms) a
40 watts
Largeur de gamme 7 Hz — 50 kHz (IHF,
puissance 0,05%, 8 ohms, les
deux canaux entrainés)
Réponse en fréquence: 5 Hz ~ 80 kHz +0,
—3 dB (8 ohms)
Facteur d'amortisse- : 35 (1 kHz, 8 ohms)
ment
Bornes d'entree
Sensibilité/impédance
d'entrée (1 kHz)
PHONO : 2,5 mV/47 kohms
CD/AUX/ » 200 mV/39 kohms
TUNER/TAPE
Rapport signai/bruit
PHONO : 71 dB ('66 IHF}
CD/AUX/ : 104 dB ('66 IHF}
TUNER/TAPE
MONITOR
PHONO 78 dB ('78 IHF)
(REC OUT)
CD/AUX/ : 78 dB (78 IHF)
TUNER/TAPE
MONITOR
(SP OUT)
PHONO 67 dB (DIN)
CD/AUX/ 68 dB (DIN)
TUNER/TAPE
MONITOR
Commandes de >: TREBLE: +8 +1d8
—8 +1dB
(4 10 kHz)
BASS: +8+1dB
—8 +1dB
(a 100 Hz)
Commandes de +6 dB (a 100 Hz)
contour +4 dB (a 10 kHz)
(Commande de
volume a —30 dB)
EGALISEUR
Capacité de surcharge
PHONO
PHONO : 9O mV (0,02% de
DHT)
Déviation PHONO
RIAA
PHONO : +0,5 dB (20 Hz ~
20 kHz)
Sortie d'enregistrement
Niveau/impédance
de sortie
TAPE REC 200 mV/900 ohms
GENERALES
Dimensions : 435 (L) x 102 (H) x
252 (P) mm
Poids : 5.0Kg
Présentation et caractéristiques modifiables sans
préavis.
Other areas
AC 110 / 127/220 / 240 V ~ selectable, 50/60 Hz
(No.20262) 1-3
