Summary of Contents for Yamaha DIO8

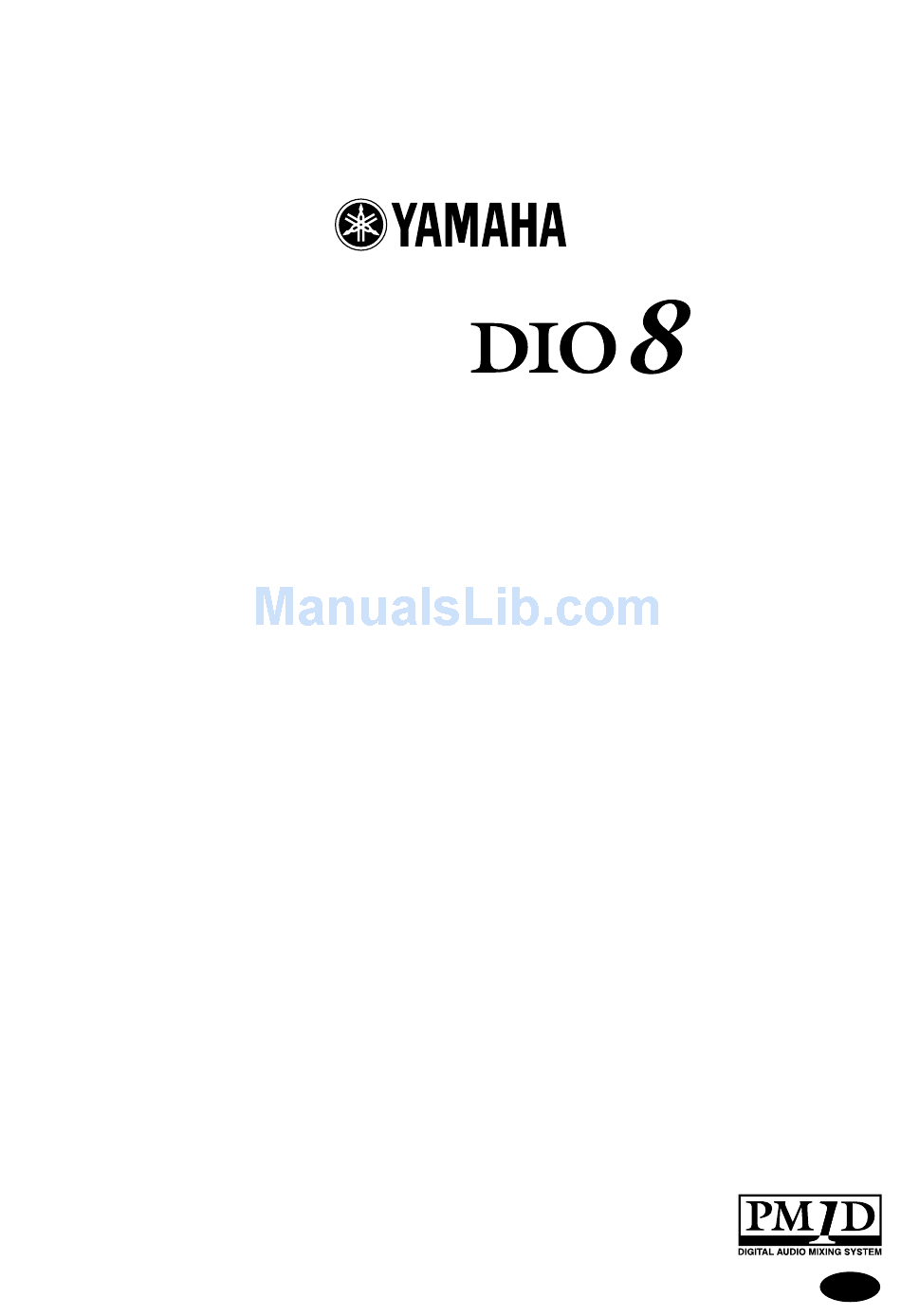

- Page 1 DIGITAL IO BOX Owner’s Manual V516420 R1 1 IP 20 200 AP Printed in Japan...
-
Page 2: Fcc Information (U.s.a.)
300 ohm ribbon lead, change the lead-in to coaxial type cable. If these corrective measures do not produce satisfactory results, please contact the local retailer authorized to distribute this type of product. If you can not locate the appropriate retailer, please contact Yamaha Corporation of America, Electronic Service Division, 6600 Orangethorpe Ave, Buena Park, CA 90620 The above statements apply ONLY to those products distributed by Yamaha Corporation of America or its subsidiaries. - Page 3 Precautions • Do not place a container with liquid or small metal objects on top of this unit. Liquid or metal objects inside this unit are a fire and electrical shock hazard. • Do not allow water to enter this unit or allow the unit to become wet.
-
Page 4: Front Panel
Yamaha PM1D digital audio mixing system. The DIO8 outputs and inputs digital signals (such as ADAT, TASCAM, and AES/EBU) as well as analog signals to and from the DSP1D/DSP1D-EX engine controlled via the CS1D control surface. Up to eight digital I/O cards and analog I/O cards can be installed on each DIO8. - Page 5 Using slots 1-8 of the DIO8 with a single DSP1D/DSP1D-EX 1) Connect the INPUT A and B connectors of the DIO8 to OUTPUT slot 1-6 of the DSP1D/DSP1D-EX. 2) Connect the OUTPUT A and B connectors of the DIO8 to INPUT slot 1-10 of the DSP1D/DSP1D-EX.
- Page 6 MTR or DAT recorder. Use a BNC cable with an impedance of 75 The following table shows optional Yamaha digital I/O cards and analog I/O cards that can be installed into the slots of dig- ital IO unit DIO8.
-
Page 7: Specifications
Important! Before installing an optional I/O card, be sure to turn off the power to the DIO8 and remove the power cord from the DIO8. Otherwise, you may be in danger of electrical shock, and/or the unit or the card may be damaged. - Page 8 WORD CLOCK OUT (X4) On the rear panel Slots Eight slots (slots 1-8) are available on the DIO8 for installing digital I/O cards and analog I/O cards. Slot 1 supports a serial interface card (not released yet). Optional interface cards...
- Page 9 YAMAHA CORPORATION Pro Audio & Digital Musical Instrument Division P.O. Box 3, Hamamatsu, 430-8651, Japan...
- Page 10 DIGITAL IO BOX 取扱説明書...
- Page 11 ! 安全上のご注意 安全にお使いいただくため、ご使用の前にこの 「安全上のご注意」 をよくお読みください。 またお読みになったあと、いつでも見られるところに必ず保存してください。 絵表示 この取扱説明書および製品への表示では、 製品を安全に 正しくお使いいただき、 あなたや他の人々への危害や財産への 損害を未然に防止するために、 いろいろな絵表示をしています。 内容をよく理解してから本文をお読みください。 警告 この欄に記載されている事項を無視して、誤った取扱いをすると、人が死亡または重傷を負う 可能性があります。 設置されるとき この機器はAC100V専用です。それ以外の電 ● 源（AC200V、船舶の直流電源など）では使 用しないでください。火災・感電の原因とな ります。 この機器に水が入ったり、機器がぬれたりし ● ないようご注意ください。火災・感電の原因 となります。雨天・降雪時や海岸・水辺での 使用はとくにご注意ください。 電源コードの上に重い物をのせないでくださ ● い。コードに傷が付くと、火災・感電の原因 となります。とくに、敷物などで覆われた コードに気付かずに重い物を載せたり、コー ドが本機の下敷きになることのないよう、十 分にご注意ください。 ご使用になるとき この機器の上に水などの入った容器や小さな ● 金属物を置かないでください。こぼれたり、 中に入ったりすると、火災・感電の原因にな ります。 電源コードを傷つけたり、加工したり、無理...
- Page 12 注意 この欄に記載されている事項を無視して、誤った取扱いをすると、人が傷害を負ったり、物的 損害が発生したりする可能性があります。 設置されるとき 電源プラグを抜くときは、電源コードを引っ ● 張らず、必ずプラグを持ってください。コー ドを引っ張ると、電源コードが傷ついて、火 災・感電の原因となることがあります。 濡れた手で電源プラグを抜き差ししないでく ● ださい。感電の原因となることがあります。 この機器の通風孔をふさがないでください。 ● 内部の温度上昇を防ぐため、この機器のケー スの上、底部には通風孔があけてあります。 通風孔がふさがると内部に熱がこもり、火災 の原因となることがあります。 とくに次のような使い方は避けてください。 ･ 機器をあお向けや横倒し、逆さまにする。 ･ 本箱や押し入れなど、専用ラック以外の風 通しの悪い狭いところに押し込める。 ･ テーブルクロスを掛けたり、じゅうたんや 布団の上に置いて使用する。 ! 使用上のご注意 他の電気機器への影響について ◆ この機器のデジタル回路から発生するわずかな雑音が、近 くのラジオやテレビに入る可能性があります。そのような ときは、両者を少し離してください。 ラックマウント時のご注意 ツアーなどでラックマウントしたまま頻繁に運搬される場 合には図のような金具を製作して本機のリア部を支えてく ださい。 尚、本図は片側の金具の形状を示したものですので本図と 対称形状のものを同時に製作ください。 オーディオラックなどに入れるときは、放熱...
- Page 13 この度はヤマハデジタルオーディ オミ キシングシステムPM1D専用デジタルIOボッ クスDIO8を DIO8はコン ト ロールサーフェスCS1Dでコン ト ロールするエンジン、 DSPユニッ トDSP1D/DSP1D-EXとの間で ADAT、 Tascam、 AES/EBUの各デジタルフォーマッ トの入出力、 およびアナログの入出力を行ないます。 DIO8 1台につき最大8枚のデジタルI/Oカー ドおよびアナログI/Oカー ドが装着でき ます。 ■ フロントパネル リアパネル ■ OUTPUT (1–4/5–8) お買い上げいただきあ りがと う ございます。 I/O UNIT ID PORT B SELECTOR POWER WORD CLOCK...
- Page 14 PORT B SELECTORが“1–4”の時 スロット1 スロット2 スロット3 スロット4 本機をDSP1D/DSP1D-EXに接続して使用する場合、 その使い方によ り 以下のよ う な設定を行ないます。 ● DIO8 のスロット 1-8 を 1 台の DSP1D/DSP1D-EX で使用する場合 1) 本機のINPUT A端子, B端子をDSP1D/DSP1D-EXの OUTPUTスロ ッ ト 1-6のいずれかの端子に接続します。 2) 本機のOUTPUT A端子, B端子をDSP1D/DSP1D- EXのINPUTスロ ッ ト 1-10のいずれかの端子に接続し ます。 3) 本機のPORT B SELECTORを5-8に設定します。...
- Page 15 て、 DIO8がワー ドクロ ッ ク接続の終端となる場合、 お よびWORD CLOCK IN／OUT端子に何も接続しな い場合はONに設定します。 WORD CLOCK OUT 端子 DIO8からデジタルMTR、 DATレコーダーなどの外部 機器にワー ドクロックを供給する端子です。 接続に は、 イ ンピーダンス75ΩのBNCケーブルをご使用 く だ さい。 デジタルIOボッ クスDIO8のスロ ッ ト に装着できるヤマハデジタルI/Oカー ドおよびアナログI/Oカー ドは下表です。 カード フォーマット MY8-TD TASCAM MY8-AT ADAT MY8-AE AES/EBU...
- Page 16 合計 4 枚 合計 1 枚まで 合計 5 枚以上は使用不可 オプション I/O カードの装着 重要注意 ： オプシ ョ ンI/Oカー ドを取り 付ける前に、 必ずDIO8のPOWERスイ ッチをオフにして電源コー ドを抜いて く ださい。 これ を守らないと、 感電の危険があ り 、 また本体やカー ドが損傷する場合があ り ます。 1. DIO8のPOWERスイッチをオフにして電源コー ドを抜きます。 2. 次の図のように 2 本のネジをゆるめてスロット...
- Page 17 入出力仕様 入出力端子 INPUT A, B RS-422 OUTPUT A, B RS-422 WORD CLOCK IN TTL/75 W (ON/OFF) WORD CLOCK OUT (x4) TTL/75 W ※ 1：リアパネル上 スロット デジタル I/O カードおよびアナログ I/O カード用スロット（スロット数は 8、スロット 1-8） 。 スロット 1 はシリアルインターフェースカード（未発売）にも対応。 < 別売インターフェースカード > カード フォーマット...
- Page 18 03-5762-2121 〒143-0006 東京都大田区平和島2-1-1 京浜トラックターミナル14号棟A-5F 053-465-6711 〒435-0016 浜松市和田町200 ヤマハ(株)和田工場6号館2階 052-652-2230 〒454-0058 名古屋市中川区玉川町2-1-2 ヤマハ(株)名古屋流通センター3F 06-6877-5262 〒565-0803 吹田市新芦屋下1-16 ヤマハ(株)千里丘センター内 087-822-3045 〒760-0029 高松市丸亀町8-7 (株)ヤマハミュージック神戸 高松店内 092-472-2134 〒812-8508 福岡市博多区博多駅前2-11-4 053-465-1158 〒435-0016 浜松市和田町200 ヤマハ(株)和田工場6号館2階 ※ 所在地・電話番号などは変更されることがあります。 M.D.G., Pro Audio & Digital Musical Instrument Division, Yamaha Corporation 東京都港区高輪2-17-11 浜松市中沢町10-1 © 2002 Yamaha Corporation...
