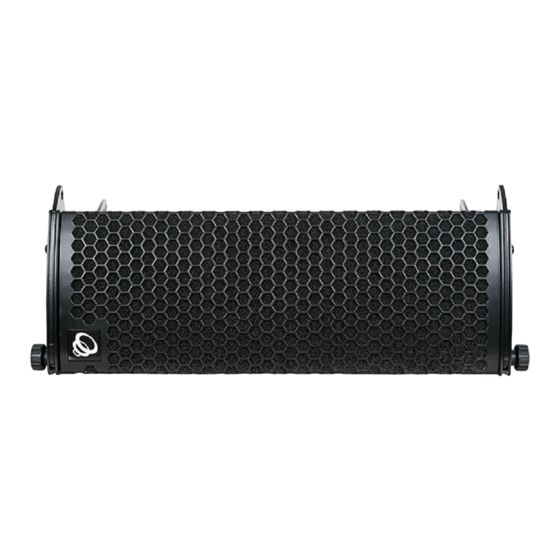

- Page 1 EVO55-M Dual 5-inch Active Line-Array System Sistema Line-Array Activo doble de 5 pulgadas USER MANUAL MANUAL DE USO...
-
Page 2: Table Of Contents
Contents overview features applications technicaldata technicaldrawings dsp/amppowermodule factorypresets systemconfiguration riggingandinstallation warningsonsafetyguidelines 12 warranty declarationofconformity... -
Page 3: Overview 3
• Powersoft Class-D 1.2 kW power module • Active 1.2 kW version powers another EVO55-P passive element • Premium European High Efficiency custom IDEA Transducers • Proprietary IDEA High-Q 6-slot line-array waveguide • Dedicated transport /storage/rigging accessories and flying frame •... -
Page 4: TechnicalData 4
2 x NL-4 Cabinet Construction 15/18 mm Birch Plywood Grille 1.5 mm perforated weatherised steel with protective foam Durable IDEA proprietary Aquaforce High Resistance Finish paint coating process High-resistance, coated steel integrated 4-point rigging hardware Rigging Hardware (internal splay angles: 0˚-1.25˚-2.5˚-5˚) -
Page 5: Dsp/AmpPowerModule 5
Active Preset: Visual indicator for active preset number factory presets EVO55-M internal DSP feature 4 preloaded presets to fit most common internal angulation splay and array length configurations: • PRESET 1 - 4 units • PRESET 2 - 6 units •... -
Page 6: SystemConfiguration 6
The active EVO55-M features a 1.4 kW Class-D amp and DSP Depending on the scale of the application, a medium-sized power module by Powersoft so one EVO55-M element can EVO55-M system can be easily split into smaller clusters for power up to three EVO55-P in the active system, as shown in the mobile and portable solutions.Passive systems can be confi-... - Page 7 These settings are available for TEOd9 and other External Stan- concentrate more HF energy on the acoustical axis of the Array, dalone DSP processors for IDEA Active Line-Array systems like achieving greater HF energy over greater distances (improving EVO55-M, and included in IDEA System-Amplifier DSP Solutions.
- Page 8 30°- 60° Recommended Internal Splay Angulation Sum This is the most useful level of vertical coverage for the most These presets are found as standard in the EVO55-M integrated typical flown Line-Array applications and it will ensure balanced DSP and can be directly selected from the back pannel interface coverage and SPL within the listening area for the majority of as shown in the corresponding section of this document.
- Page 9 These settings are available for TEOd9 and other External Stan- with wider vertical coverage patterns and lesser summing of the dalone DSP processors for IDEA Active Line-Array systems like HF energy. This kind of angling is found in Arrays with a small EVO55-M, and included in IDEA System-Amplifier DSP Solutions.
-
Page 10: RiggingAndInstallation 10
rigging and installation EVO55 Line-Array elements feature an integrated steel rigging hardware especially designed for ease of set-up and use. Up to 10 internal angulation options in 1° steps are available and dedicated stow positions for a precise and quick deployment of the array. - Page 11 RECOMMENDED SYSTEM SUSPENSION PROCEDURE Set the transport cart Unlock the bottom with the EVO55 ele- EVO55 element from the ments in the desired po- transport cart and pro- sition and lock the wheel ceed to suspend the sys- for a secure setup. tem up to a comfortable position for next step.
-
Page 12: WarningsOnSafetyGuidelines 12
• IDEA declines any responsibility from misuse that may result in malfunction or damage of the equipment. warranty • All IDEA products are guaranteed against any manufacturing defect for a period of 5 years from date of purchase for acousti- cal parts and 2 years from date of purchase for electronic devices. - Page 13 Contenido descripción configuracióndesistema características aplicaciones datostécnicos dibujostécnicos dsp/ampmódulodepotencia presetsdefábrica configuracióndesistemas anclajeeinstalación advertenciassobredirectricesdeseguridad garantía declaracióndeconformidad...
-
Page 14: Descripción 14
• Elemento de Line-Array compacto de 2 vías con 2 × 5” • Módulo de potencia Powersoft Clase-D de 1.4 kW • Un elemento EVO55-M (activo) alimenta 3 elementos de EVO55-P (pasivo) • Transductores de alta eficiencia personalizados para IDEA •... -
Page 15: DatosTécnicos 15
Contrachapado de abedul de 15/18 mm Reja Acero perforado de 1,5 mm con espuma protectora interior Acabado Pintura texturizada de alta resistencia, exclusiva de IDEA Rigging de acero lacado de alta resistencia, con cuatro puntos integrados (ángulos internos Rigging de separación: 0˚-1.25˚-2.5˚-5˚ ) -
Page 16: Dsp/AmpMóduloDePotencia 16
EVO55-M cuenta con un amplificador Clase D de 1400 W. EVO55-M STATUS SIGNAL Suspension of this product should be CLIP/TEMP implemented by qualified professionals following safe rigging practices and local regulations. AC INPUT AC INPUT INPUT... -
Page 17: ConfiguraciónDeSistemas 17
EVO55-M cuenta con un amplificador Clase D de 1.4 kW y un mediano se puede dividir fácilmente en grupos más pequeños módulo de potencia DSP de Powersoft de forma que un elemen- para soluciones móviles y portátiles. - Page 18 DSP independientes externos para sistemas IDEA eje acústico del array, logrando una mayor energía de HF en Active Line-Array como EVO55-M, y se incluyen en las solucio- distancias mayores (mejorando el alcance) pero reduciendo la nes DSP de amplificador de sistema IDEA.
- Page 19 Estos ajustes preestablecidos se encuentran como estándar en ciones Line-Array suspendidas más típicas y garantizará una el DSP integrado de EVO55-M y se pueden seleccionar directa- cobertura y un SPL equilibrados dentro del área de escucha mente desde la interfaz del panel posterior como se muestra en para la mayoría de las aplicaciones.
- Page 20 DSP independientes externos para sistemas IDEA cal más amplios y una menor suma de energía de HF. Este tipo Active Line-Array como EVO55-M, y se incluyen en las solucio- de pesca se encuentra en conjuntos con un número pequeño de nes DSP de amplificador de sistema IDEA.
- Page 21 anclaje e instalación Los elementos Line-Array EVO55 cuentan con un sistema de montaje de acero integrado especialmente diseñado para facilitar la configuración y el uso. Hay disponibles hasta 10 opciones de angulación interna en pasos de 1° y posiciones de almacenamiento dedicadas para un despliegue rápido y preciso del conjunto.
- Page 22 PROCEDIMIENTO RECOMENDADO PARA VOLADO DEL SISTEMA Coloque el carro de Desbloquee el elemen- transporte con los to EVO55 inferior del elementos EVO55 en carro de transporte y la posición deseada proceda a suspender y bloquee la rueda el sistema hasta una para una instalación posición cómoda para segura.
- Page 23 • Todos los productos IDEA están garantizados contra cualquier defecto de fabricación por un período de 5 años a partir de la fecha de compra para piezas acústicas y 2 años a partir de la fecha de compra para dispositivos electrónicos.
- Page 24 I MÁS D ELECTROACÚSTICA S.L. Pol. A Trabe 19-20, 15350 – Cedeira, A Coruña (España) Tel. +34 881 545 135 www.ideaproaudio.com info@ideaproaudio.com Specifications and product appearance may be subject to change without notice. Las especificaciones y aparienca del prodcuto pueden estar sujetas a cambios. IDEA_EVO55-M_UM-BIL_v4.0 | 2 - 2024...
