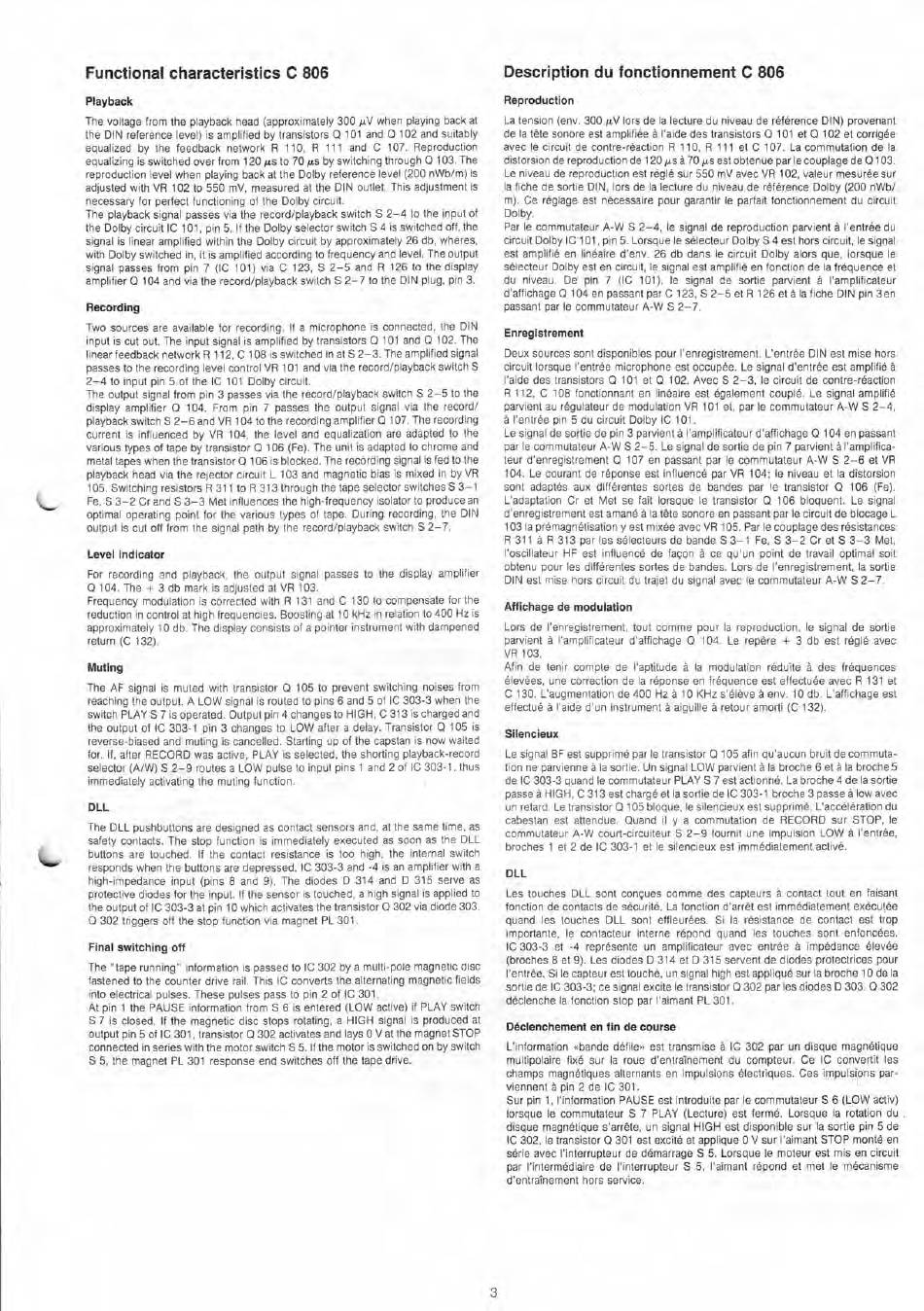

Dual C 806 Service Manual page 3

Functional characteristics C 806
Description du fonctionnement C 806
Playback
The voltage from the playback head (approximately 300 µV when playing back at
the DIN reference level) is amplified by transistors 0101 and 0102 and suitably
equalized by the feedback network R 110, R 111 and C 107. Reproduction
equalizing is switched over from 120 ihs to 70 s by switching through Q 103. The
reproduction level when playing back at the Dolby reference level (200 nWb/m) is
adjusted with VR 102 to 550 mV, measured at the DIN outlet. This adjustment is
necessary for perfect functioning of the Dolby circuit.
The playback signal passes via the record/playback switch S 2-4 to the input of
the Dolby circuit IC 101, pin 5. If the Dolby selector switch S 4 is switched off, the
Signal is linear amplified within the Dolby circuit by approximately 26 db, wheres,
with Dolby switched in, it is amplified according to frequency and level. The output
signal passes from pin 7 (IC 101) via C 123, S 2-5 and R 126 to the display
amplifier Q 104 and via the record/playback switch S 2-7 to the DIN plug, pin 3.
Recordlng
Two sources are available for recording. If a microphone is connected, the DIN
input is cut out. The input signal is amplified by transistors Q 101 and Q 102. The
linear feedback network R 112, C 108 is switched in at S 2-3. The amplified signal
passes to the recording level control VR 101 and via the record/playback switch S
2-4 to input pin 5 of the IC 101 Dolby circuit.
The output signal from pin 3 passes via the record/playback switch S 2-5 to the
display amplifier Q 104. From pin 7 passes the output signal via the record/
playback switch S 2-6 and VR 104 to the recording amplifier Q 107. The recording
current is influenced by VR 104, the level and equalization are adapted to the
various types of tape by transistor Q 106 (Fe). The unit is adapted to chrome and
metal tapes when the transistor Q 106 is blocked. The recording signal is fed to the
playback head via the rejector circuit L 103 and magnetic bias is mixed
by VR
105. Switching resistors R 311 to R 313 through the tape selector switches S 3-1
Fe, S 3-2 Cr and S 3-3 Met influences the high-frequency isolator to produce an
optimal operating point for the various types of tape. During recording, the DIN
output is cut oft from the signal path by the record/playback switch S 2-7.
Level Indicator
For recording and playback, the output signal passes to the display amplifier
0104. The + 3 db mark is adjusted at VR 103.
Frequency modulation is corrected with R 131 and C 130 to compensate for the
reduction in control at high frequencies. Boosting at 10 kHz in relation to 400 Hz is
approximately 10 db. The display consists of a pointer instrument with dampened
return (C 132).
MutIng
The AF signal is muted with transistor Q 105 to prevent switching noises from
reaching the output. A LOW signal is routed to pins 6 and 5 of IC 303-3 when the
switch PLAY S 7 is operated. Output pin 4 changes to HIGH, C 313 is charged and
the output of IC 303-1 pin 3 changes to LOW after a delay. Transistor Q 105 is
reverse-biased and muting is cancelled. Starting up of the capstan is now waited
for. If, after RECORD was active, PLAY is selected, the shorting playback-record
selector (A/W) S 2-9 routes a LOW pulse to Input pins 1 and 2 of IC 303-1, thus
immediately activating the muting function.
DLL
The DLL pushbuttons are designed as contact sensors and, at the same time, as
safety contacts. The stop function is immediately executed as soon as the DLL
buttons are touched. If the contact resistance is too high, the internal switch
responds when the buttons are depressed. IC 303-3 and -4 is an amplifier with a
high-impedance Input (pins 8 and 9). The diodes D 314 and D 315 serve as
protective diodes for the Input. lt the sensor is touched, a high signal is applied to
the output of IC 303-3 at pin 10 which activates the transistor Q 302 via diode 303.
Q 302 triggers off the stop function via magnet PL 301.
Final switching off
The "tape running" information is passed to IC 302 by a multi-pole magnetic disc
fastened to the counter drive rail. This IC converts the alternating magnetic fields
into electrical pulses. These pulses pass to pin 2 of 10 301.
At pin 1 the PAUSE information from S 6 is entered (LOW active) if PLAY switch
S 7 is closed. lt the magnetic disc stops rotating, a HIGH signal is produced at
output pin 5 of 10 301 transistor 0302 activates and lays 0V at the magnet STOP
connected in series with the motor switch S 5. lt the motor is switched on by switch
S 5, the magnet PL 301 response end switches oft the tape drive.
Reproductlon
La tension (env. 300 µV lors de la lecture du niveau de räfärence DIN) provenant
de la täte sonore est amplifiäe ä l'aide des transistors Q 101 et Q 102 et corrigäe
avec le circuit de contre-räaction R 110, R 111 et C 107. La commutation de la
distorsion de reproduction de 120 la ä 70 µs est obtenue par le couplage de 0103.
Le niveau de reproduction est räglä sur 550 mV avec VR 102, valeur mesuräe sur
la fiche de sortie DIN, lors de la lecture du niveau de räfärence Dolby (200 nWb/
m). Ce räglage est näcessaire pour garantir le partait fonctionnement du circuit
Dolby.
Par le commutateur A-W S 2-4, le signal de reproduction parvient ä l'enträe du
circuit Dolby IC 101, pin 5. Lorsque le sälecteur Dolby S 4 est hors circuit, le signal
est amplifiä en linäaire d'env. 26 db dans le circuit Dolby alors que, lorsque le
sälecteur Dolby est en circuit, le signal est amplifiä en fonction de la fräquence et
du niveau. De pin 7 (IC 101), le signal de sortie parvient ä l'amplificateur
d'affichage 0 104 en passant par C 123, S 2-5 et R 126 et ä la fiche DIN pin 3 en
passant par le commutateur A-W S 2-7.
Enregistrement
Deux sources sont disponibles pour l'enregistrement. L'enträe DIN est mise hors
circuit lorsque l'enträe microphone est occupäe. Le signal d'enträe est amplifiä ä
l'aide des transistors Q 101 et 0 102. Avec S 2-3, le circuit de contre-räaction
R 112, C 108 fonctionnant en linäaire est ägalement couplä. Le signal amplifiä
parvient au rägulateur de modulation VR 101 et, par le commutateur A-W S 2-4,
ä l'enträe pin 5 du circuit Dolby IC 101.
Le signal de sortie de pin 3 parvient ä l'amplificateur d'affichage 0 104 en passant
par le commutateur A-W S 2-5. Le signal de sortie de pin 7 parvient ä l'amplifica-
teur d'enregistrement Q 107 en passant par le commutateur A-W S 2-6 et VR
104. Le courant de räponse est influencä par VR 104; le niveau et la distorsion
sont adaptäs aux differentes sortes de bandes par le transistor Q 106 (Fe).
L'adaptation Cr et Met se fait lorsque le transistor Q 106 bloquent. Le signal
d'enregistrement est amanä ä la täte sonore en passant par le circuit de blocage L
103 la prämagnätisation y est mixe avec VR 105. Par le couplage des räsistances
R 311 ä R 313 par les sälecteurs de bande S 3-1 Fe, S 3-2 Cr et S 3-3 Met,
l'oscillateur HF est influencä de fagon ä ce qu'un point de travail optimal soit
obtenu pour las diffärentes sortes de bandes. Lors de l'enregistrement, la sortie
DIN est mise hors circuit du trajet du signal avec le commutateur A-W S 2-7.
AffIchage de modulation
Lors de l'enregistrement, tout comme pour la reproduction, le signal de sortie
parvient ä l'amplificateur d'affichage 0 104. Le repäre + 3 db est räglä avec
VR 103.
Afin de tenir compte de l'aptitude ä la modulation räduite ä des fräquences
äleväes, une correction de la räponse en fräquence est effectuäe avec R 131 et
C 130. L'augmentation de 400 Hz ä 10 KHz s'äläve ä env. 10 db. L'affichage est
effectuä ä l'aide d'un instrument ä aiguille ä retour amorti (0132).
SlIencleux
Le signal BF est supprimä par le transistor Q 105 afin qu'aucun bruit de commuta-
tion ne parvienne ä la sortie. Un signal LOW parvient ä la broche 6 et ä la broche 5
de 10 303-3 quand le commutateur PLAY S 7 est actionnä. La broche 4 de la sortie
passe ä HIGH, 0313 est chargä et la sortie de 10 303-1 broche 3 passe ä low avec
un retard. Le transistor Q 105 bloque, le silencieux est supprimä. L'accäläration du
cabestan est attendue. Quand ii y a commutation de RECORD sur STOP, le
commutateur A-W court-circuiteur S 2-9 fournit une impulsion LOW ä l'enträe,
broches 1 et 2 de IC 303-1 et le silencieux est immädiatement activä.
DLL
Les touches DLL sont congues comme des capteurs ä contact tout en faisant
fonction de contacts de säcuritä. La fonction d'arrät est immädiatement exäcutäe
quand les touches DLL sont effleuräes. Si la räsistance de contact est trop
importante, le contacteur interne räpond quand les touches sont enfoncäes.
10 303-3 et -4 repräsente un amplificateur avec entre ä impädance äleväe
(broches 8 et 9). Les diodes D 314 et 0315 servent de diodes protectrices pour
l'enträe. Sie capteur est touchä, un signal high est appliquä sur la broche 10 de la
sortie de IC 303-3; ce signal excite le transistor 0302 par las diodes D 303. 0 302
däclenche la fonction stop par l'aimant PL 301.
Declenchement en fln de course
L'information «bande däfile» est transmise ä IC 302 par un disque magnätique
multipolaire fix ä sur la roue d'entrainement du compteur. Ca IC convertit las
champs magnätiques alternants en impulsions älectriques. Ces impulsions par-
viennent ä pin 2 de 10 301.
Sur pin 1, l'information PAUSE est introduite par le commutateur S 6 (LOW activ)
lorsque le commutateur S 7 PLAY (Lecture) est fermä. Lorsque la rotation du .
disque magnätique s'arräte, un signal HIGH est disponible sur la sortie pin 5 de
IC 302, le transistor Q 301 est excitä et applique 0V sur l'aimant STOP montä en
sähe avec l'interrupteur de dämarrage S 5. Lorsque le moteur est mis en circuit
par l'intermädiaire de l'interrupteur S 5, l'aimant räpond et met le mäcanisme
d'entrainement hors service.
