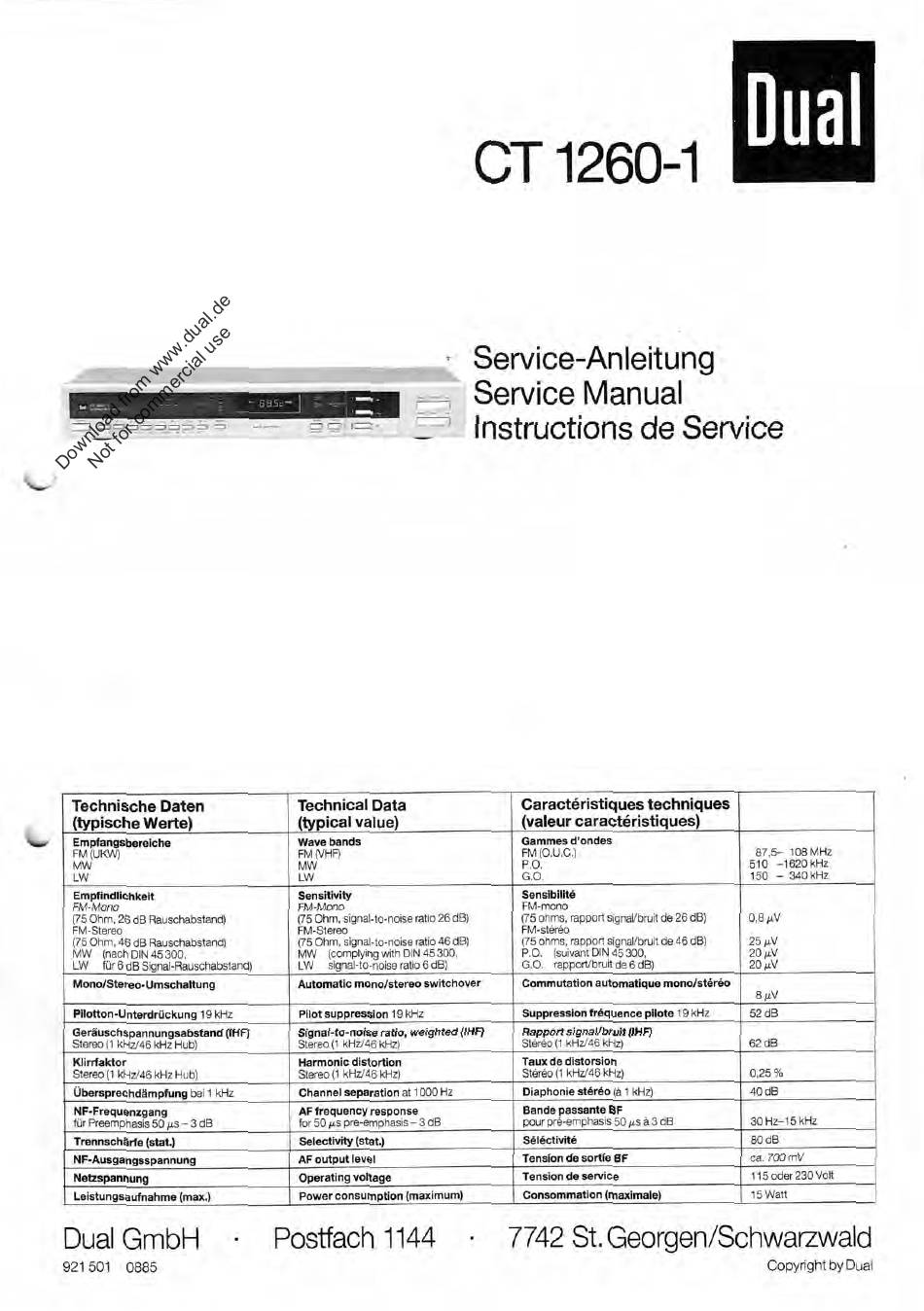

Dual CT 1260-1 Service Manual

=
CT 1260-1
Dual
Service-Anleitung
Service Manual
Instructions de Service
Technische Daten
(typische Werte)
Technical Data
(typical value)
Caractdristiques techniques
(valeur caractdristiques)
Empfangsbereiche
FM (UKVV)
MW
LW
Wave bands
FM (VHF)
MW
LW
Gammes d'ondes
FM (0.U.C.)
P.O.
G.O.
87,5— 108 MHz
510 —1620 kHz
150 — 340 kHz
Empfindlichkeit
FM -Mono
(75 Ohm, 26 dB Rauschabstand)
FM -Stereo
(75 Ohm, 46 dB Rauschabstand)
MW (nach DIN 45300,
LW für 6 dB Signal-Rauschabstand)
Sensitivity
FM-Mono
(75 Ohm, signal-to-noise ratio 26 dB)
FM-Stereo
(75 Ohm, signal-to-noise ratio 46 dB)
MW (complying with DIN 45300,
LW
signal-to-noise ratio 6 dB)
Sensibilitd
FM-mono
(75 ohms, rapport signaVbruit de 26 dB)
FM-stereo
(75 ohms, rapport signaVbruit de 46 dB)
P.O. (suivant DIN 45300,
G.O. rapport/bruit de 6 dB)
0,8 µV
25 µV
20 µV
20 µV
Mono/Stereo-Umschaltung
Automatic mono/stereo switchover Commutation automatique mono/stört()
8 µV
Pilotton-Unterdrückung 19 kHz
Pilot suppression 19 kHz Suppression frdquence pilote 19 kHz 52 dB
Geräuschspannungsabstand (IHF)
Stereo (1 kHz/46 kHz Hub)
Signal-to-noise ratio, weighted (IHF)
Stereo (1 kHz/46 kHz)
Rapport signaVbruit (IHF)
Stereo (1 kHz/46 kHz)
62 dB
Klirrfaktor
Stereo (1 kHz/46 kHz Hub)
Harmonic distortion
Stereo (1 kHz/46 kHz)
Tawc de distorsion
Stäto (1 kHz/46 kHz) 0,25%
Übersprechdämpfung bei 1 kHz
Channel separation at 1000 Hz
Diaphonie stördo (ä 1 kHz) 40 dB
NF-Frequenzgang
für Preemphasis 50 bts — 3 dB
AF frequency response
for 50 p.s pre-emphasis — 3 dB
Bande passante BF
pour prä-emphasis 50 its ä 3 dB 30 Hz-15 kHz
Trennschärfe (stet.)
Selectivity (stat.)
Sd16ct1v1t6
80 dB
NF-Ausgangsspannung
AF output level
Tension de sortie BF
ca. 700 mV
Netzspannung
Operating voltage Tension de service
115 oder 230 Volt
Leistungsaufnahme (max.)
Power consumption (maximum)
Consommation (maximale) 15 Watt
Dual GmbH •
Postfach 1144 • 7742 St. Georgen/Schwarzwald
921 501 0885
Copyright by Dual
