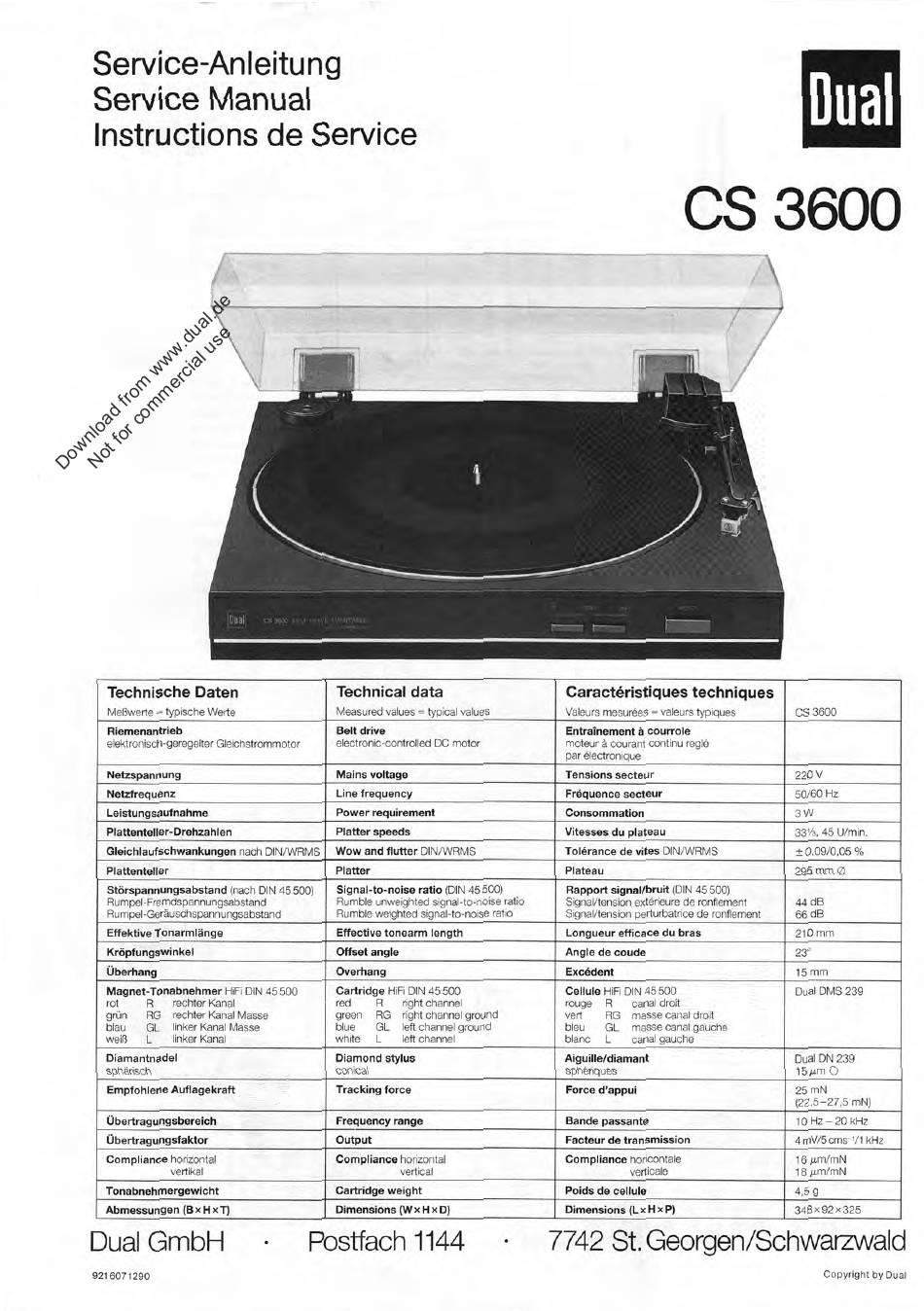

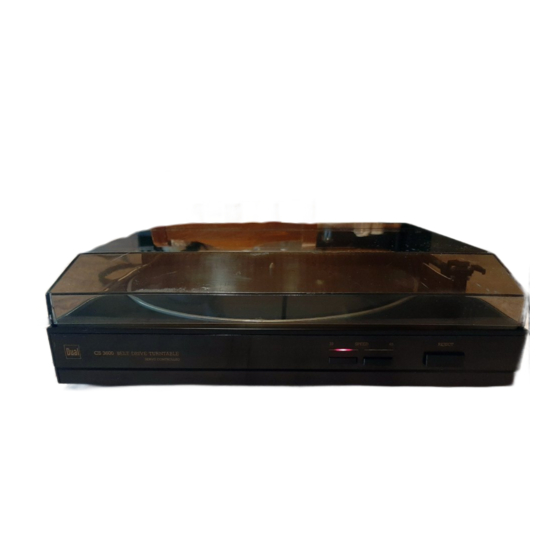

Dual CS 3600 Service Manual

Service-Anleitung
Service Manual
lnstructions de Service
Dual
CS 3600
Technische Daten
Meßwerte — typische Werte
Technical data
Measured values = typical values
Caractöristiques techniques
Valeurs mesurees = valeurs typiques
CS 3600
Riemenantrieb
elektronisch-geregelter Gleichstrommotor
Belt drive
electronic-controlled DC motor
Entrainement ä courrole
moteur ä courant continu regle
par electronique
Netzspannung
Mains voltage Tensions secteur
220 V
Netzfrequenz Line frequency Fräquence secteur 50/60 Hz
Leistungsaufnahme
Power requirement Consommation 3 W
Plattenteller-Drehzahlen Platter speeds Vitesses du plateau
331 / 2 , 45 U/min.
Gleichlaufschwankungen nach DIN/WRMS
Wow and flutter DIN/WRMS Tolärance de vites DIN/WRMS
± 0,09/0,05 %
Plattenteller Platter Plateau 295 mm 0
Störspannungsabstand (nach DIN 45500)
Rumpel-Fremdspannungsabstand
Rumpel-Geräuschspannungsabstand
Signal-to-noise ratio (DIN 45500)
Rumble unweighted signal-to-noise ratio
Rumble weighted signal-to-noise ratio
Rapport signal/bruit (DIN 45500)
Signal/tension exterieure de ronflement
Signal/tension perturbatrice de ronflement
44 dB
66 dB
Effektive Tonarmlänge Effective tonearm length Longueur efficace du bras 210 mm
Kröpfungswinkel Offset angle Angle de coude 23°
Überhang Overhang Excädent 15 mm
Magnet-Tonabnehmer HiFi DIN 45 500
rot R rechter Kanal
grün
RG rechter Kanal Masse
blau GL linker Kanal Masse
weiß L linker Kanal
Cartridge HiFi DIN 45 500
red R right channel
green
RG right channel ground
blue GL left channel ground
white L lett channel
Cellule HiFi DIN 45 500
rouge R canal droit
vert RG masse canal droit
bleu GL masse canal gauche
blanc L canal gauche
Dual DMS 239
Diamantnadel
sphärisch
Diamond stylus
conical
Aiguille/diamant
spheriques
Dual DN 239
15 µm 0
Empfohlene Auflagekraft Tracking force Force d'appui
25 mN
(22,5-27,5 mN)
Übertragungsbereich
Frequency range Bande passante 10 Hz —20 kHz
Übertragungsfaktor Output Facteur de transmission 4 mV/5 cms-V1 kHz
Compliance horizontal
vertikal
Compliance horizontal
vertical
Compliance horicontale
verticale
16 µ.m/mN
18 gm/mN
Tonabnehmergewicht Cartridge weight Poids de cellule 4,5 g
Abmessungen (B x H x T) Dimensions (W x H x 0) Dimensions (L x H x P)
348 x 92 x 325
Dual GmbH •
Postfach 1144 • 7742 St. Georgen/Schwarzwald
921 6071290 Copyright by Dual
