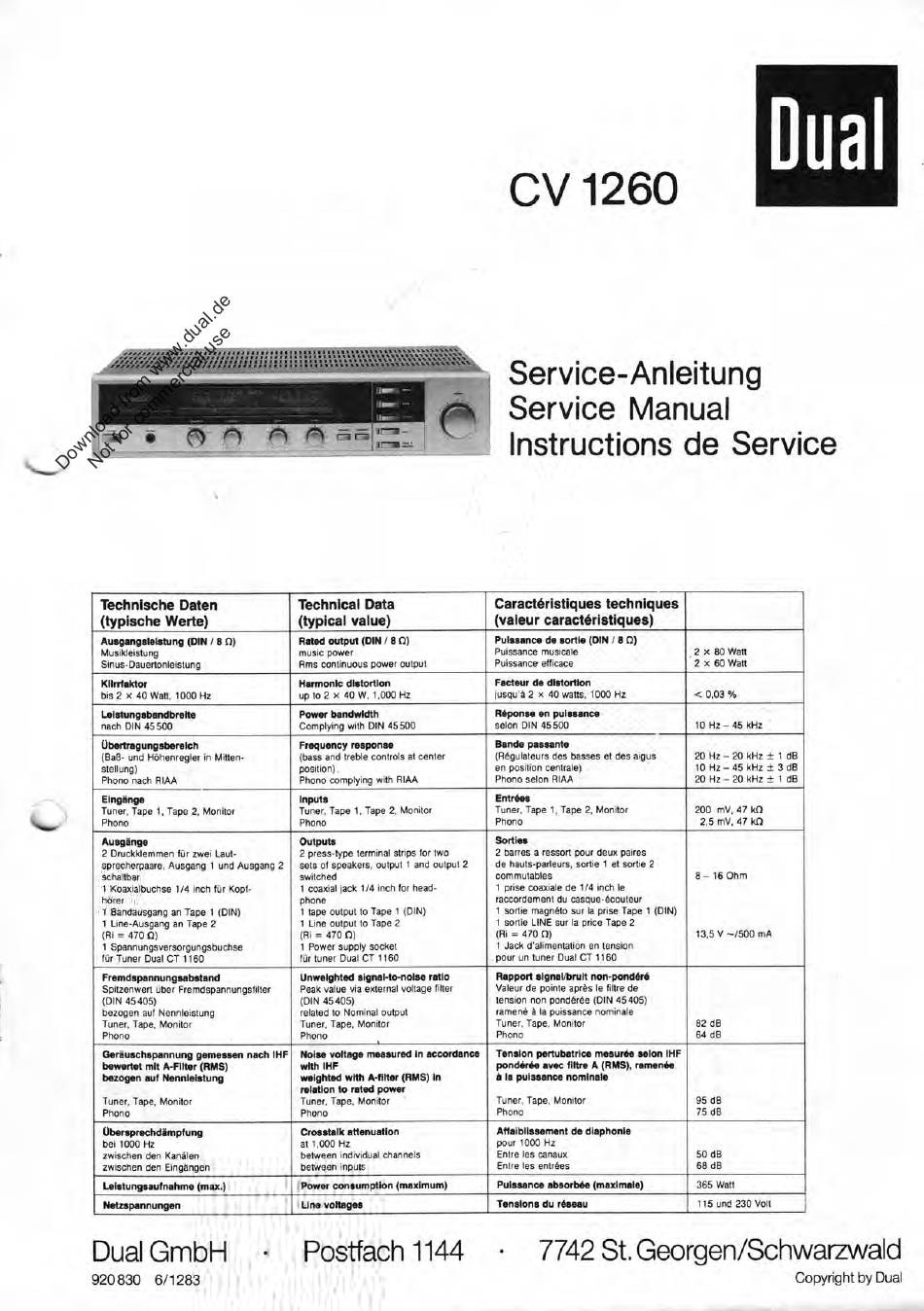

Dual CV 1260 Service Manual

...................................................... ........................................................................
Dual

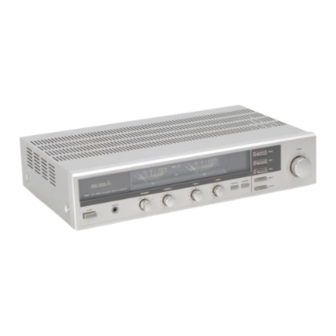

CV 1260
Service-Anleitung
Service Manual
Instructions de Service
Technische Daten
(typische Werte)
Technical Data
(typical value)
Caractöristiques techniques
(valeur caractöristiques)
Ausgangsleistung (DIN / 8
n)
Musikleistung
Sinus-Dauertonleistung
Rated output (DIN / 8 0)
music power
Rms continuous power output
Puissance de sortie (DIN / 8 0)
Puissance musicale
Puissance efficace
. 2 x 80 Watt
2 x 60 Watt
Klirrfaktor
bis 2 x 40 Watt, 1000 Hz
Harmonie distortion
up to 2 x 40W, 1,000 Hz
Facteur de distortion
jusqu'ä 2 x 40 watts, 1000 Hz < 0,03 %
Leistungsbandbreite
nach DIN 45 500
Power bandwidth
Complying with DIN 45 500
Reponse en puissance
selon DIN 45 500
10 Hz — 45 kHz
Übertragungsbereich
(Baß- und Höhenregler in Mitten-
stellung)
Phono nach RIAA
Frequency response
(bass and treble controls at center
position) .
Phono complying with RIAA
Bande passante
(Regulateurs des basses et des aigus
en position centrale)
Phono selon RIAA
20 Hz — 20 kHz ± 1 dB
10 Hz — 45 kHz ± 3 dB
20 Hz — 20 kHz ± 1 dB
Eingänge
Tuner, Tape 1, Tape 2, Monitor
Phono
Inputs
Tuner, Tape 1, Tape 2, Monitor
Phono
Entrees
Tuner, Tape 1, Tape 2, Monitor
Phono
200 mV, 47 k0
2,5 mV, 47 k0
Ausgänge
2 Druckklemmen für zwei Laut-
sprecherpaare, Ausgang 1 und Ausgang 2
schaltbar
1 Koaxialbuchse 1/4 inch für Kopf-
hörer
1 Bandausgang an Tape 1 (DIN)
1 Line-Ausgang an Tape 2
(Ri = 4700)
1 Spannungsversorgungsbuchse
für Tuner Dual CT 1160
Outputs
2 press-type terminal strips for two
sets of speakers, output 1 and output 2
switched
1 coaxial lack 1/4 inch for head-
phone
1 tape output to Tape 1 (DIN)
1 Line output to Tape 2
(Ri = 4700)
1 Power supply socket
für tuner Dual CT 1160
Sortles
2 barres a ressort pour deux paires
de hauts-parleurs, sortie 1 et sortie 2
commutables
1 prise coaxiale de 1/4 inch le
raccordement du casque-ecouteur
1 sortie magneto sur la prise Tape 1 (DIN)
1 sortie LINE sur la price Tape 2
(Ri = 4700)
1 Jack d'alimentation en tension
pour un tuner Dual CT 1160
8— 16 Ohm
13,5V —/500 mA
Fremdspannungsabstand
Spitzenwert über Fremdspannungsfilter
(DIN 45405)
bezogen auf Nennleistung
Tuner, Tape, Monitor
Phono
Unweighted signal-to-nolse ratio
Peak value via external voltage filter
(DIN 45405)
related to Nominal output
Tuner, Tape, Monitor
Phono
Rapport signal/brult non-ponciere
Valeur de pointe apres le filtre de
tension non ponderee (DIN 45405)
ramene ä la puissance nominale
Tuner, Tape, Monitor
Phono
82 dB
64 dB
Geräuschspannung gemessen nach IHF
bewertet mit A-Filter (RMS)
bezogen auf Nennleistung
Tuner, Tape, Monitor
Phono
Noise voltage measured In accordance
with IHF
weighted with A-fliter (RMS) In
relation to rated power
Tuner, Tape, Monitor '
Phono
Tension pertubatrice mesuree seien IHF
ponciere(' avec filtre A (RMS), remenee
e la puissance nominale
Tuner, Tape, Monitor
Phono
95 dB
75 dB
übersprechdämpfung
bei 1000 Hz
zwischen den Kanälen
zwischen den Eingängen
Crosstalk attenuatIon
at 1,000 Hz
between individual channels
between inputs
Affalblissement de diaphonle
pour 1000 Hz
Entre les canaux
Entre les entrees
50 dB
68 dB
Leistungsaufnahme (max.)
Power consumption (maximum) Puissance abserbe)) (maximale) 365 Watt
Netzspannungen Line voltages
Tenslons du röseau
115 und 230 Volt
Dual GmbH •
Postfach 1144 •
7742 St. Georgen/Schwarzwald
920830 6/1283
Copyright by Dual
