MENNEKES Elektrotechnik GmbH & Co. KG
Aloys-Mennekes-Str. 1 | 57399 Kirchhundem | GERMANY
+49 2723 41-1 | www.MENNEKES.com

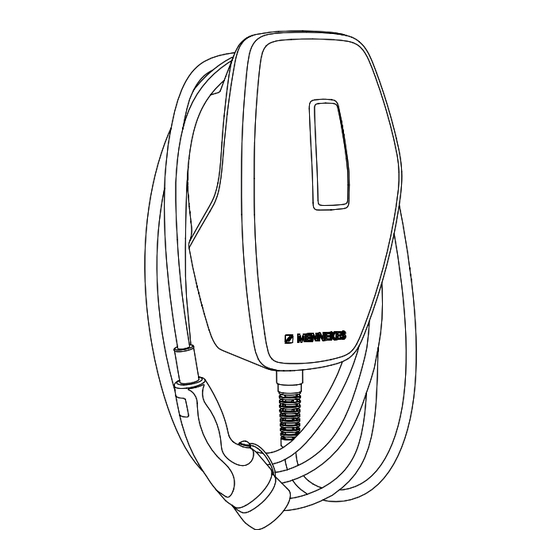

AMTRON® 4You 100
AMTRON® 4You 110 7,4, AMTRON® 4You 110 11, AMTRON® 4You 110 22
Kurzanleitung für die Elektrofachkraft
DE
Quick Guide for the qualified electrican
EN
Guide rapide pour électriciens spécialisés
FR
Guida rapida per l'elettrotecnico specializzato
IT
Beknopte handleiding voor de elektricien
NL
AMTRON® 4You 100 7,4
https://mennek.es/products/?part_no
=1311207205&source=manual&fl=en
Vollständige Anleitung über den oben genannten Link / QR-Code herunterladen und lesen.
DE
Die Tätigkeiten in dieser Kurzanleitung dürfen ausschließlich von einer Elektrofachkraft durchgeführt werden.
EU-Konformitätserklärung - Die vollständige EU-Konformitätserklärung finden Sie auf unserer Homepage im
Download-Bereich des ausgewählten Produkts.
Click the link above or scan the QR code to download and read the complete manual.
EN
The tasks described in this quick guide may only be carried out by a qualified electrician.
EU declaration of conformity - The complete EU declaration of conformity can be found on our website in the download
section for the selected product.
Télécharger et lire le manuel complet en cliquant sur le lien susmentionné / en flashant le code QR.
FR
Les activités dans ce guide rapide sont exclusivement réservées aux électriciens spécialisés.
Déclaration de conformité UE - Le déclaration de conformité UE est disponible dans son intégralité sur notre site web, dans la
rubrique Téléchargement du produit sélectionné.
Scaricare le istruzioni complete attraverso il link / codice QR su indicato e leggerle.
IT
Le attività descritte in questa guida rapida possono essere eseguite esclusivamente da un elettrotecnico specializzato.
Dichiarazione di conformità UE - Per la Dichiarazione di conformità UE completa consultare l'area Download del prodotto
selezionato sulla nostra homepage.
Volledige handleiding via de bovengenoemde link / QR-code downloaden en lezen.
NL
De activiteiten in deze beknopte handleiding mogen uitsluitend worden uitgevoerd door een elektricien.
EU-conformiteitsverklaring - De volledige EU-conformiteitsverklaring vindt u op onze homepage in het downloadgedeelte
van het geselecteerde product.
How-to-Videos:
/@mennekesde
AMTRON® 4You 100 11 /
AMTRON® 4You 100 22
https://mennek.es/products/?part_no
=1311202205&source=manual&fl=en
1
Advertisement
Related Manuals for Mennekes AMTRON 4You 100
Summary of Contents for Mennekes AMTRON 4You 100
- Page 1 MENNEKES Elektrotechnik GmbH & Co. KG Aloys-Mennekes-Str. 1 | 57399 Kirchhundem | GERMANY +49 2723 41-1 | www.MENNEKES.com AMTRON® 4You 100 AMTRON® 4You 110 7,4, AMTRON® 4You 110 11, AMTRON® 4You 110 22 Kurzanleitung für die Elektrofachkraft Quick Guide for the qualified electrican Guide rapide pour électriciens spécialisés...
- Page 2 Produkt bei Installation, Wartung und Reparaturen immer spannungsfrei schalten und gegen Wiedereinschalten sichern. Beschädigtes Produkt nicht verwenden. – Lebensgefahr durch Stromschlag Always disconnect the product from the power supply during installation, maintenance and repairs and secure it against reconnection. Do not use a damaged product. – Danger to life due to electric shock Pendant l’installation, la maintenance et les réparations, toujours mettre le produit hors tension et le protéger contre toute remise en marche intempestive.
- Page 3 Installation Installazione Installation Installatie Installation Die nationalen Vorschriften für die Auswahl, Installation und Prüfung der Elektroinstallation und des Produkts einhalten (z. B. IEC 60364). Zu beachtende Normen: IEC 60364-7-722 (DIN VDE 0100-722), IEC 61851 Compliance with the national regulations is required for the selection, installation and inspection of the electric installation of the product (e.g.
- Page 4 Systemübersicht Panoramica del sistema System overview Systeemoverzicht Vue d’ensemble du système Wallbox / 7,4 kW Wallbox / 11 kW Wallbox / 22 kW max. 40 A max. 20 A max. 40 A (C-Char.) (C-Char.) (C-Char.) type A type A type A 30 mA 30 mA 30 mA...
- Page 5 Arbeitsstromauslöser anschließen (optional) Collegare lo sganciatore di apertura (opzionale) Connect shunt release (optional) Werkstroomschakelaar aansluiten (optioneel) Raccordement du limiteur de courant de travail (en option) AC/DC Max. 230 V AC or max. 24 V DC; Max. 1 A 0,2 - 4 mm² 0,5 Nm 7 mm 0,2 - 2,5 mm²...
- Page 6 Konfiguration Configurazione Configuration Configuratie Configuration 8 7 6 5 4 3 2 1 OFF (Standard) Bank S2 Bank S1 Die Basiseinstellungen können über DIP-Schalter an der Ladestation vorgenommen werden. Für erweiterte Einstellungen sind das Konfigurationstool und das Konfigurationskabel erforderlich. Die Beschriftung der DIP-Schalter (S1, S2) am Gehäuse beachten.
- Page 7 DIP-Schalter, Bank S2 Interruttore DIP, banco S2 DIP switch, bank S2 DIP-schakelaar, bank S2 Interrupteur DIP, banque S2 DIP 1, 2, 3 - S2 Max. Ladestrom 22 kW 11 kW 7,4 kW Max. charging current Courant de charge max. 32 A 16 A 32 A Corrente di carico max.
- Page 8 Front Cover anbringen Applicare la copertura anteriore Attach front cover Frontcover aanbrengen Montage du cache frontal Front Cover lösen Staccare la copertura anteriore Detach front cover Frontcover losmaken Démontage du cache frontal 4 mm...
