Summary of Contents for FaszinationC64 SD2IEC

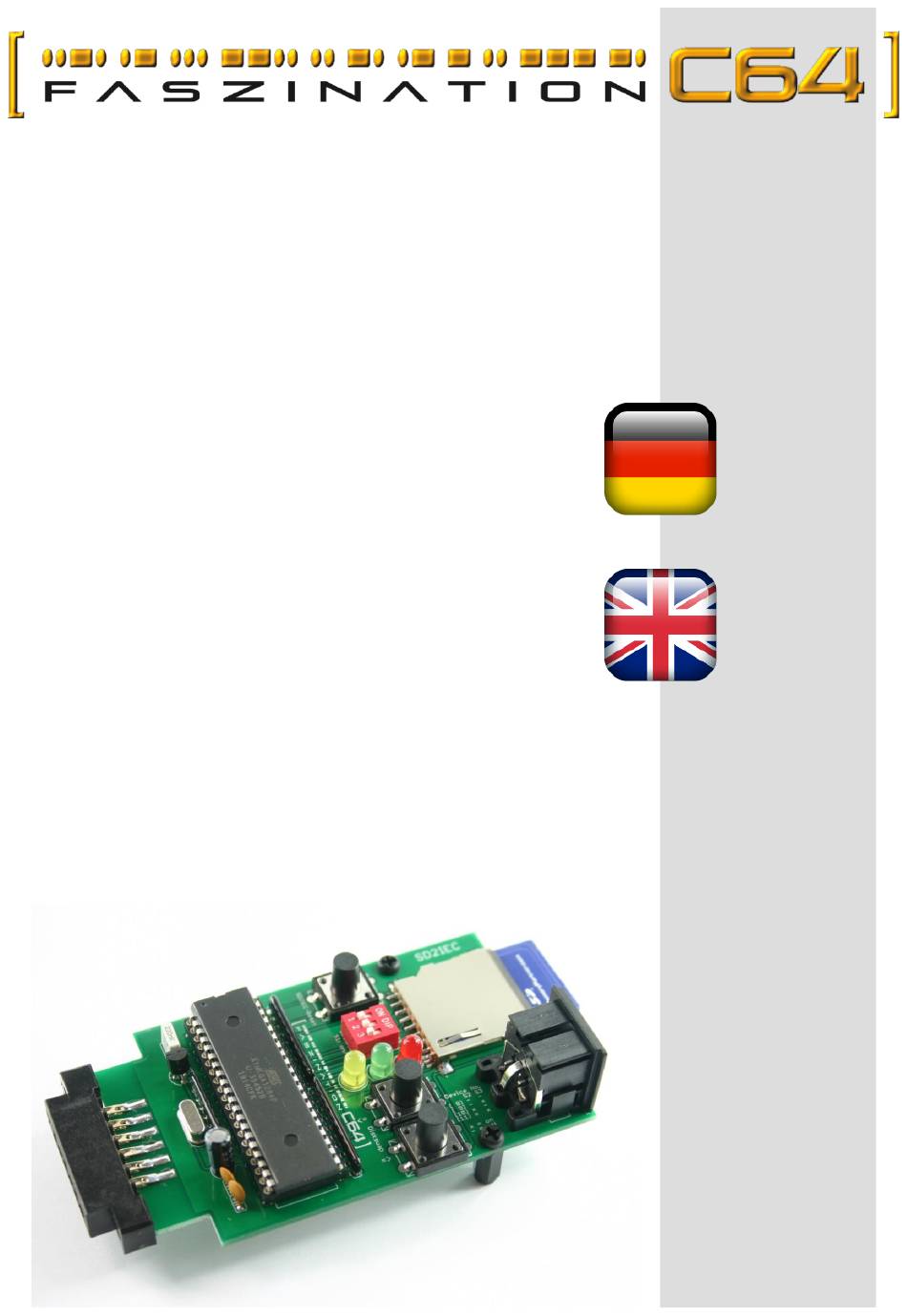

- Page 1 SD2IEC Kassettenport-Version SD2IEC Tapeport version V1.3 #1930 #1931...
-
Page 2: Table Of Contents
Beachten Sie hierzu bitte auch die allgemeine Broschüre „Rund um Please also refer to the general brochure “Around the die FaszinationC64“, die Teil der Produktdokumentation ist. FascinationC64”, which is part of the product documentation. Bestimmungsgemäße Verwendung Proper use Der bestimmungsgemäße Einsatz dieses Produkts ist der auf der... -
Page 3: Lieferumfang
Lieferumfang Scope of delivery Lieferumfang Scope of delivery Fertigmodul Prefabricated module Das aufgebaute Modul ist komplett zusammengebaut. Es wurde The module is completely assembled. It has been tested and is ready getestet und ist fertig für den Einsatz. for use. Bausatzversion Kit version Die Bausatzversion umfasst alle für den Aufbau des Moduls not-... -
Page 4: Bedienung
Introduction Das SD2IEC ("SD to IEC", "SD-Karte am seriellen Bus") ermöglicht The SD2IEC ("SD card to serial bus") allows you to use SD memory die Verwendung von SD-Karten als Speichermedium an einem cards as storage media at an Commodore 64. -
Page 5: Anschluss An Den C64
The serial bus of the C64 is only available at the serial connector, so Buchse bereitgestellt, das SD2IEC ist daher mit dieser über ein the SD2IEC needs to be connected to the serial port via a serial serielles Kabel zu verbinden. -
Page 6: Bedienung
and after loading is und starten ihn nach dem finished. Laden mit . If an SD-Card is inserted in the SD2IEC, its root directory will be Sofern eine SD-Karte eingelegt ist, wird danach automatisch ihr shown automatically. Root-Verzeichnis angezeigt. - Page 7 Bedienung Operation Laden eines Pogramms mit dem Dateibrowser Loading a program using the filebrowser Navigieren Sie mit den Pfeiltasten des C64 zum Ordner GAMES und Use the arrow keys to navigate to the GAMES folder and open it by öffnen Sie diesen durch Druck auf die RETURN-Taste. pressing RETURN.
- Page 8 Diskswap-Funktion Disk swap Viele Spiele für den C64 erstrecken sich über mehrere Disketten. Ein Many of the games designed for the C64 are stored on several "virtueller Diskettenwechsel" wird mit den Diskswap-Tastern floppy disks. In order to change these disks, a "virtual disk swap" is vorgenommen.
- Page 9 DIP switch S1: Power off the SD2IEC Die DIP-Schalter S2 und S3 stellen in binärer Codierung die Gerä- The SD2IEC's device number is set with DIP switch S2 and S3 binary: teadresse des SD2IEC ein: S2 off, S3 off: device number 8 S2 off, S3 off: Geräteadresse 8...
-
Page 10: Zusammenbau (Nur Bausatzversion)
Zusammenbau (nur Bausatzversion) Kit assembly (kit version only) Vorbereitung Preparation Benötigtes Werkzeug, Zeitbedarf Required tools, time needed Der Zusammenbau des Bausatzes dauert etwa 30 Minuten. The assembly of the kit takes about 30 minutes. Es werden lediglich handelsübliche und im Hobbybereich normaler- All that is needed are commercially available tools that are usually weise ohnehin vorhandene Werkzeuge wie Lötkolben, Seiten- available in the hobby sector anyway, such as soldering iron, side... - Page 11 Achten Sie beim Einsetzen der LEDs auf deren Please note that the LEDs do have polarity. Polung. Die flache Seite der Diode muss in Rich- tung "SD2IEC"-Schriftzug auf der Platine zeigen The flat side of the LED has to face toward the (das lange Anschlussbein entsprechend zur PCB's "SD2IEC"-marking (which means the long...
- Page 12 Now insert the IC in its socket and screw the spacers and the PCB Abstandshalter mit der Platine. Diese stützen die Patine ab und together. They support the SD2IEC PCB and prevent the C64's board verhindern so mechanische Belastung des C64-Boards.
-
Page 13: Anhang
Basically there is no certain data structure required. To ensure a gebunden, lediglich für einen gewissen Überblick bei der Bedienung good overview while using the SD2IEC it is recommended to store empfiehlt sich ggf. eine Aufteilung vieler Einzeldateien in Ordner. - Page 14 The Atmega contains a "bootloader". It enables you to update the fortable Updaten der SD2IEC-Firmware. SD2IECs firmware easily. Die Bootload-Funktion sucht bei Start/Reset des SD2IEC nach einer The bootloader is searching a *.bin file an the SD card at startup/ *.bin-Datei auf der SD-Karte, diese muss sich im Wurzelverzeichnis reset.
-
Page 15: Fehlersuche
Parallele Schnelllader Parallel floppy speeders Parallele Schnelllader bzw. die parallele Datenübertragung Since the SD2IEC can only handle serial data streams, parallel floppy funktioniert nicht mit dem SD2IEC, da dieses ausschließlich serielle speeders respectively parallel transmission will not work. Datenströme verarbeiten kann. -
Page 16: Abschließende Hinweise
Abschließende Hinweise Final notes Aktualitätshinweis Currentness note Die Dokumentation zu diesem FaszinationC64-Produkt besteht The documentation for this FaszinationC64 product consists of this aus dieser produktbezogenen Anleitung und der allgemeinen product-related manual and the general FaszinationC64 brochure FaszinationC64-Broschüre „Rund um die FaszinationC64“.
