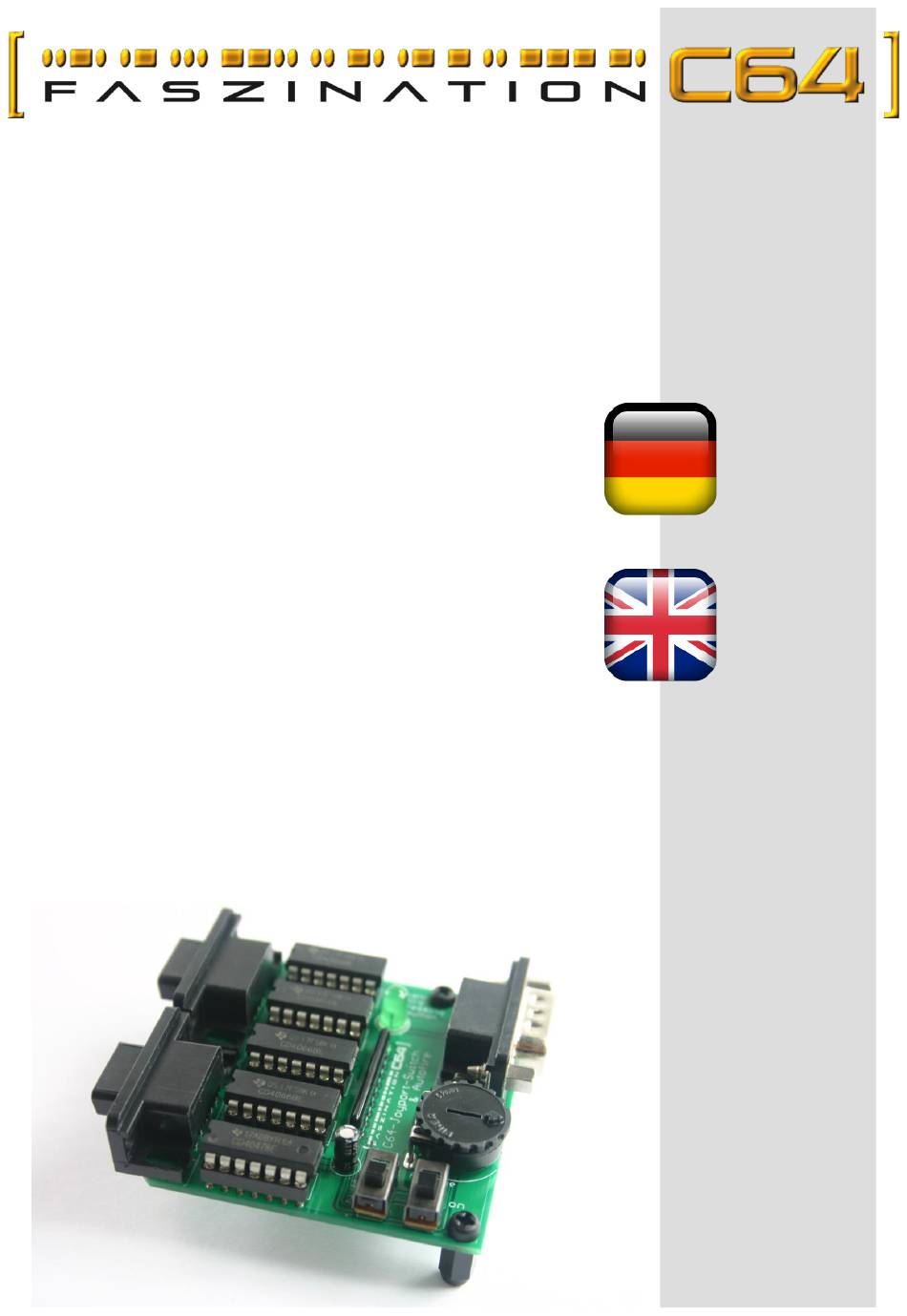

- Page 1 Controlport-Umschalter mit Dauerfeuer Controlport switch with autofire V1.3 #1970 #1971...
-
Page 2: Table Of Contents
Beachten Sie hierzu bitte auch die allgemeine Broschüre „Rund um Please also refer to the general brochure “Around the die FaszinationC64“, die Teil der Produktdokumentation ist. FascinationC64”, which is part of the product documentation. Bestimmungsgemäße Verwendung Proper use Der bestimmungsgemäße Einsatz dieses Produkts ist der auf der... -
Page 3: Lieferumfang
Lieferumfang Scope of delivery Lieferumfang Scope of delivery Fertigmodul Prefabricated module Das aufgebaute Modul ist komplett zusammengebaut. Es wurde The module is completely assembled. It has been tested and is ready getestet und ist fertig für den Einsatz. for use. Lediglich die zugunsten des Packvolumens nicht angebrachten In favor of a flat package only the spacers are not mounted upon Stützfüßchen sind noch anzuschrauben. -
Page 4: Bedienung
Bedienung Operation Mit dem linken Umschalter wird der Joyport des C64 gewählt, zu The left switch controls to which joyport (1 or 2) of the C64 input dem die Signale des Steuergerätes geleitet werden sollen device commands are led. Joysticks, paddles and light pens can be ("Port Select"). -
Page 5: Zusammenbau (Nur Bausatzversion)
Zusammenbau (nur Bausatzversion) Kit assembly (kit version only) Zusammenbau (nur Bausatzversion) Kit assembly (kit version only) Benötigtes Werkzeug, Zeitbedarf Required tools, time needed Der Zusammenbau des Bausatzes dauert etwa 20 Minuten. The assembly of the kit takes about 20 minutes. Es werden lediglich handelsübliche und im Hobbybereich normaler- All that is needed are commercially available tools that are usually weise ohnehin vorhandene Werkzeuge wie Lötkolben, Seiten-... - Page 6 LED und Kondensator LED and capacitor Achten Sie beim Einsetzen von LED und Please note that the LED as well as the Kondensator auf deren Polung. capacitor do have polarity. Die flache Seite der Diode muss in Richtung The flat side of the LED has to face toward the Platinenkante zeigen (das lange Anschlussbein PCB's edge (which means the long leg has to hingegen zum Widerstandsnetzwerk).
- Page 7 Zusammenbau (nur Bausatzversion) Kit assembly (kit version only) Letzte Schritte Final steps Stecken Sie nun das Rändelrad auf das Now plug the knurl into the potentiometer and Potentiometer und verschrauben Sie die screw the spacers and the PCB together. They Abstandshalter mit der Platine.
-
Page 8: Fehlersuche
Abschließende Hinweise Final notes Aktualitätshinweis Currentness note Die Dokumentation zu diesem FaszinationC64-Produkt besteht The documentation for this FascinationC64 product consists of this aus dieser produktbezogenen Anleitung und der allgemeinen product-related manual and the general FascinationC64 brochure FaszinationC64-Broschüre „Rund um die FaszinationC64“.
