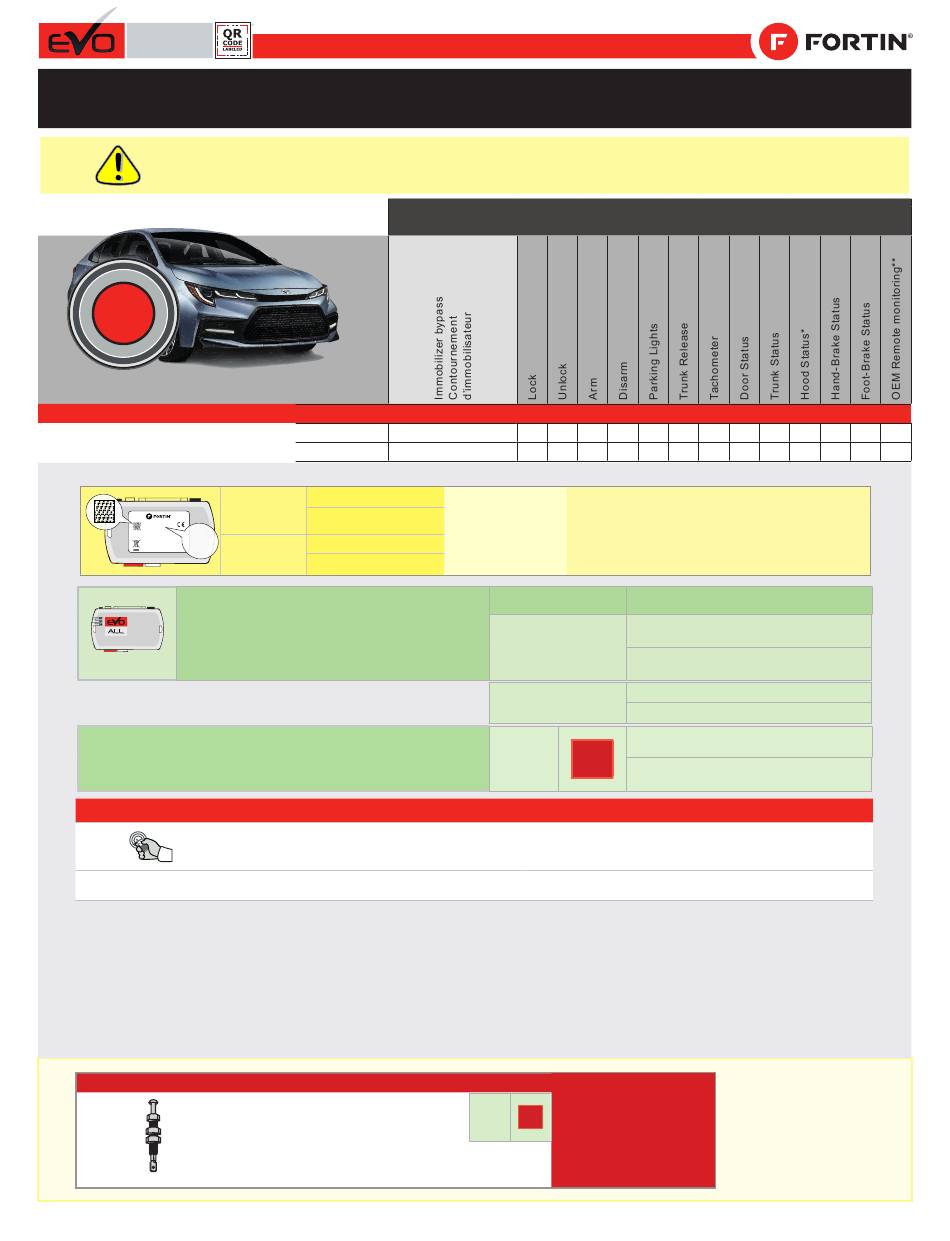

Fortin EVO-ALL Manual

ALL
THAR-TOY13 THARNESS STANDALONE INSTALLATION
INSTALLATION HARNAIS STANDALONE THAR-TOY13
PUSH
START
VEHI-
CLE
VEHI-
CULES
TOYOTA
Corolla
Hatchback Push-to-Start - AT
Push-to-Start - AT
MODEL: EVO-ALL
DATE:02/2019
FORTIN.CA
2019
SN: 000000 00000
MADE IN CANADA
© 2018 ALL RIGHTS RESERVED
D'UN CONTACT DE CAPOT
NOTES
The vehicles OEM remote and SmartKey are still
operable during remote start.
*
NO KEY TAKEOVER
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH MUST BE INSTALLED
* HOOD PIN
IF THE VEHICLE CAN BE REMOTE STARTED WITH THE HOOD OPEN,
SET FUNCTION A11 TO OFF.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT, DOIT ÊTRE INSTALLÉ SI LE
DE CAPOT
VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE CAPOT EST OUVERT,
PROGRAMMEZ LA FONCTION A11 À NON.
1 / 9
Page
ONLY COMPATIBLE WITH AUTOMATIC TRANSMISSION VEHICLES.
COMPATIBLE AVEC VÉHICULE À TRANSMISSION AUTOMATIQUE SEULEMENT.
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule
YEARS
ANNÉES
2019-2021
2020-2022
QR CODE ON THE LABEL
COMPATIBLE
MODULE
MANUFACTURED AFTER:
REQUIRED:
2019
MODULE
CODE QR
SUR 'ÉTIQUETTE
COMPATIBLE
FABRIQUÉ APRÈS: 2019
REQUIS:
Program bypass option:
Programmez l'option du contournement:
IF THE VEHICLE IS NOT EQUIPPED
WITH FUNCTIONAL HOOD PIN:
SI LE VÉHICULE N'EST PAS ÉQUIPÉ
FONCTIONNEL:
REV.: 20210818
ADDENDUM - SUGGESTED WIRING CONFIGURATION
supportées dans ce diagramme (fonctionnelles si équipé)
• • • •
• • • •
To add the firmware version and the options, use the
FIRMWARE VERSION
FLASH LINK UPDATER or FLASH LINK MOBILE tool,
VERSION LOGICIELLE
79.[66]
MINIMUM
UNIT OPTION
OPTION UNITE
C1
D6
A11
OFF
NON
La télécommande d'origine du véhicule et la clé
intélligente reste fonctionnel même si le démarreur est
engagé.
SANS MODE PRÊT À DÉMARRER
Notice: the installation of safety
elements are mandatory. The hood pin
is an essential security element and
A11
OFF
must be installed.
NON
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot est un élément de sécurité
essentiel et doit absolument être
installé.
GUIDE # 91541
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • • • •
• • • • • •
sold separately.
Pour ajouter la version logicielle et les options,
utilisez l'outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
DESCRIPTION
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
Push-to-Start
Push-to-Start
Hood trigger (Output Status).
Contact de capot (état de sortie).
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • • •
• • • •
