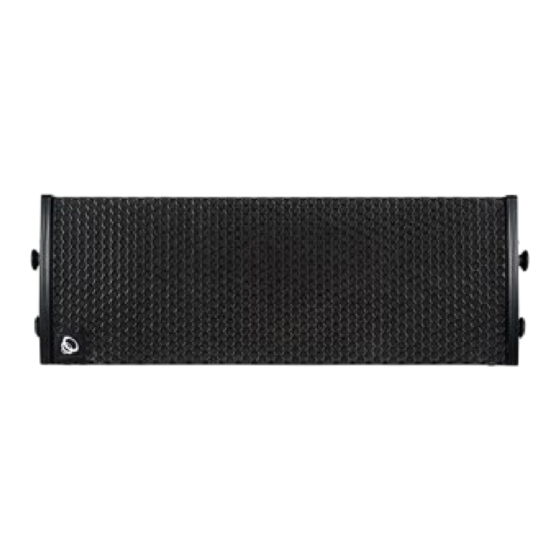

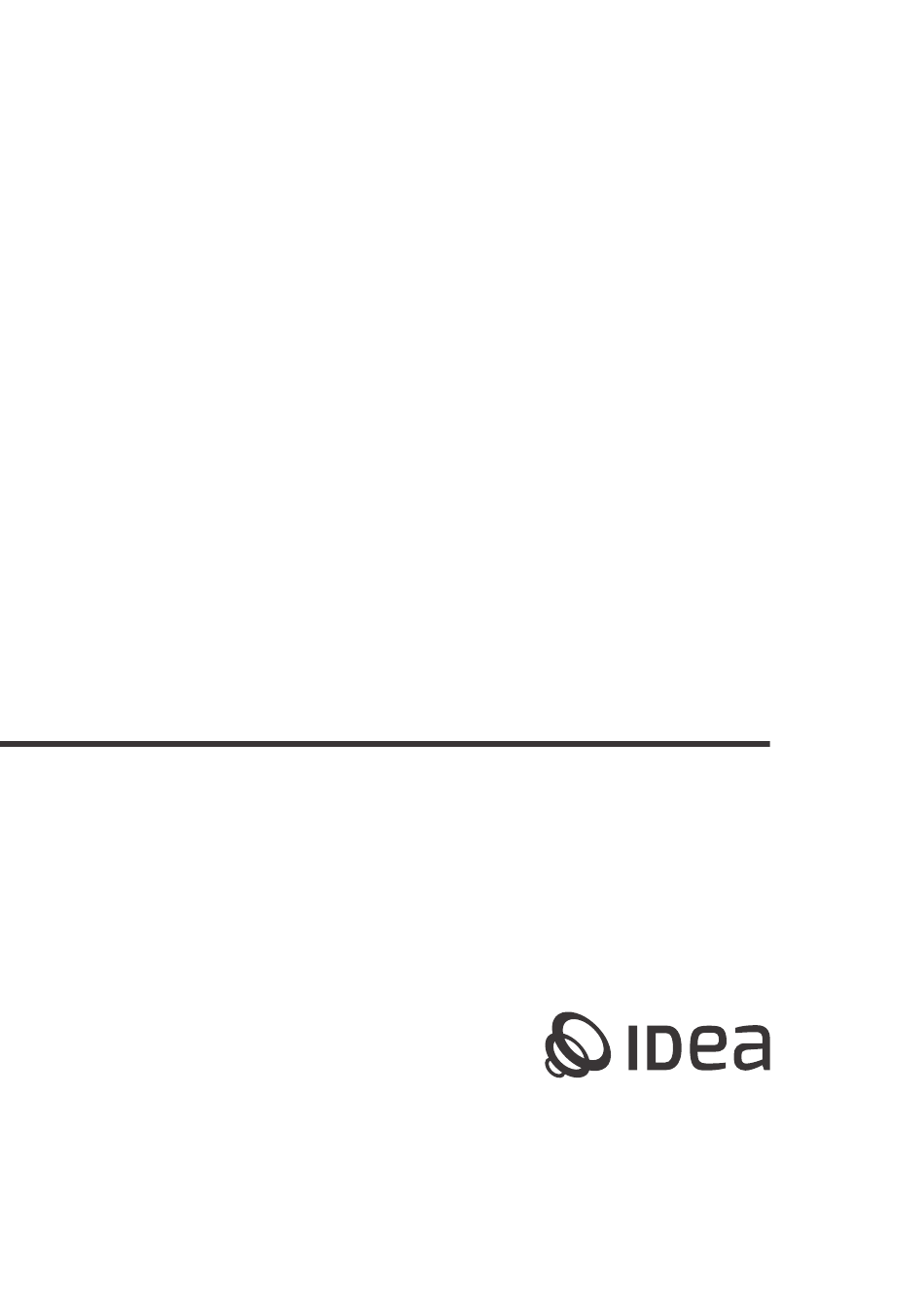

- Page 1 EVO88-M Dual 8-inch Active Line-Array System Sistema Line-Array Activo doble de 8 pulgadas USER MANUAL MANUAL DE USO...
-
Page 2: Table Of Contents
Contents overview features applications technicaldata technicaldrawings dsp/amppowermodule factorypresets systemconfiguration riggingandinstallation warningsonsafetyguidelines 12 warranty declarationofconformity... -
Page 3: Overview 3
DSP adjustments while providing EVO88-M is an active line-array element that features a 1.2 kW optimum directivity control. For LMF section, EVO88 elements Class-D Powersoft power module. One unit of self-powered mount dual very high-performance 8”... -
Page 4: TechnicalData 4
2 × NL-4 Cabinet Construction 15/18 mm Birch Plywood Grille 1.5 mm perforated weatherised steel with protective foam Durable IDEA proprietary Aquaforce High Resistance Finish paint coating process High-resistance, coated steel integrated 4-point rigging hardware Rigging Hardware 10 angulation points (0˚-10˚ internal splay angles in 1˚steps) Dimensions (W×H×D) -
Page 5: Dsp/AmpPowerModule 5
Active Preset: Visual indicator for active preset number factory presets EVO88-M internal DSP feature 4 preloaded presets to fit most common internal angulation splay and array length configurations: • PRESET 1 - 4 units • PRESET 2 - 6 units •... -
Page 6: SystemConfiguration 6
The active EVO88-M features a 1.2 kW Class-D amp and DSP Passive systems can be configured as factory ready with power module by Powersoft so one EVO88-M element can turn-key solutions for TEOd9 driven amps as well as top-tier power another EVO88-P in active system, as shown in the third-party platforms. - Page 7 These settings are available for TEOd9 and other External Stan- concentrate more HF energy on the acoustical axis of the Array, dalone DSP processors for IDEA Active Line-Array systems like achieving greater HF energy over greater distances (improving EVO88-M, and included in IDEA System-Amplifier DSP Solutions.
- Page 8 30°- 60° Recommended Internal Splay Angulation Sum This is the most useful level of vertical coverage for the most These presets are found as standard in the EVO88-M integrated typical flown Line-Array applications and it will ensure balanced DSP and can be directly selected from the back pannel interface coverage and SPL within the listening area for the majority of as shown in the corresponding section of this document.
- Page 9 These settings are available for TEOd9 and other External Stan- with wider vertical coverage patterns and lesser summing of the dalone DSP processors for IDEA Active Line-Array systems like HF energy. This kind of angling is found in Arrays with a small EVO88-M, and included in IDEA System-Amplifier DSP Solutions.
-
Page 10: RiggingAndInstallation 10
Stow. Finally lock the desired position with the dedicated pin stored in the Groundstack/Stow hole. Repeat the operation for the any other EVO88-M element in the system. - 10 - User Manual... - Page 11 RECOMMENDED SYSTEM SUSPENSION PROCEDURE Set the transport cart Unlock the bottom with the EVO88 ele- EVO88 element from the ments in the desired po- transport cart and pro- sition and lock the wheel ceed to suspend the sys- for a secure setup. tem up to a comfortable position for next step.
-
Page 12: WarningsOnSafetyGuidelines 12
• IDEA declines any responsibility from misuse that may result in malfunction or damage of the equipment. warranty • All IDEA products are guaranteed against any manufacturing defect for a period of 5 years from date of purchase for acousti- cal parts and 2 years from date of purchase for electronic devices. - Page 13 Contenido descripción características aplicaciones datostécnicos dibujostécnicos dsp/ampmódulodepotencia presetsdefábrica configuracióndesistemas anclajeeinstalación advertenciassobredirectricesdeseguridad garantía declaracióndeconformidad...
-
Page 14: Descripción 14
EVO88-M incorpora un módulo de potencia Powersoft Clase-D el funcionamiento y el rendimiento del sistema y minimizan- de 1.2 kW. Un elemento de EVO88-M alimenta un elemento do artefactos y ajustes de DSP, al tiempo que proporciona un pasivo de EVO88-P, integrando un sistema activo que optimiza control de directividad óptimo. -
Page 15: DatosTécnicos 15
Reja Acero perforado de 1,5 mm con espuma protectora interior Acabado Pintura texturizada de alta resistencia, exclusiva de IDEA Rigging de acero lacado de alta resistencia, con cuatro puntos integrados. 10 puntos de Rigging angulación (ángulos internos de separación de 0˚-10˚ ) en pasos de 1˚... -
Page 16: Dsp/AmpMóduloDePotencia 16
Active Preset: Indicador de preset activo presets de fábrica El DSP interno EVO88-M cuenta con 4 ajustes preestablecidos precarga- dos para adaptarse a las configuraciones de longitud de matriz y angula- ción interna más comunes: • PRESET 1 - 4 unidades •... -
Page 17: ConfiguraciónDeSistemas 17
EVO88-M cuenta con un amplificador Clase D de 1.2 kW y un no se puede dividir fácilmente en grupos más pequeños para módulo de potencia DSP de Powersoft de forma que un elemen- soluciones móviles y portátiles. - Page 18 DSP independientes externos para sistemas IDEA eje acústico del array, logrando una mayor energía de HF en Active Line-Array como EVO88-M, y se incluyen en las solucio- distancias mayores (mejorando el alcance) pero reduciendo la nes DSP de amplificador de sistema IDEA.
- Page 19 Estos ajustes preestablecidos se encuentran como estándar en ciones Line-Array suspendidas más típicas y garantizará una el DSP integrado EVO88-M y se pueden seleccionar directamen- cobertura y un SPL equilibrados dentro del área de escucha te desde la interfaz del panel posterior como se muestra en la para la mayoría de las aplicaciones.
- Page 20 DSP independientes externos para sistemas IDEA cal más amplios y una menor suma de energía de HF. Este tipo Active Line-Array como EVO88-M, y se incluyen en las solucio- de pesca se encuentra en conjuntos con un número pequeño de nes DSP de amplificador de sistema IDEA.
- Page 21 Stow. Finalmente, bloquee la posición deseada con el pasador de- dicado almacenado en el orificio Groundstack/Stow. Repita la operación para cualquier otro elemento EVO88-M en el sistema. - 21 - Manual de Uso...
- Page 22 PROCEDIMIENTO RECOMENDADO PARA VOLADO DEL SISTEMA Coloque el carro de Desbloquee el elemen- transporte con los to EVO88 inferior del elementos EVO88 en carro de transporte y la posición deseada proceda a suspender y bloquee la rueda el sistema hasta una para una instalación posición cómoda para segura.
- Page 23 • Todos los productos IDEA están garantizados contra cualquier defecto de fabricación por un período de 5 años a partir de la fecha de compra para piezas acústicas y 2 años a partir de la fecha de compra para dispositivos electrónicos.
- Page 24 I MÁS D ELECTROACÚSTICA S.L. Pol. A Trabe 19-20, 15350 – Cedeira, A Coruña (España) Tel. +34 881 545 135 www.ideaproaudio.com info@ideaproaudio.com Specifications and product appearance may be subject to change without notice. Las especificaciones y aparienca del prodcuto pueden estar sujetas a cambios. IDEA_EVO88-M_UM-BIL_v4.0 | 2 - 2024...
