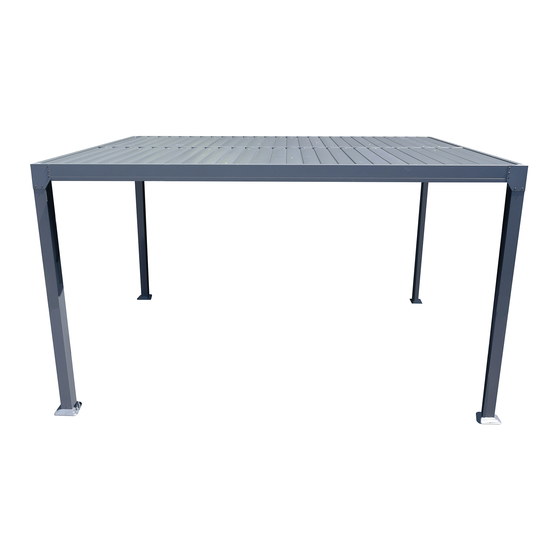

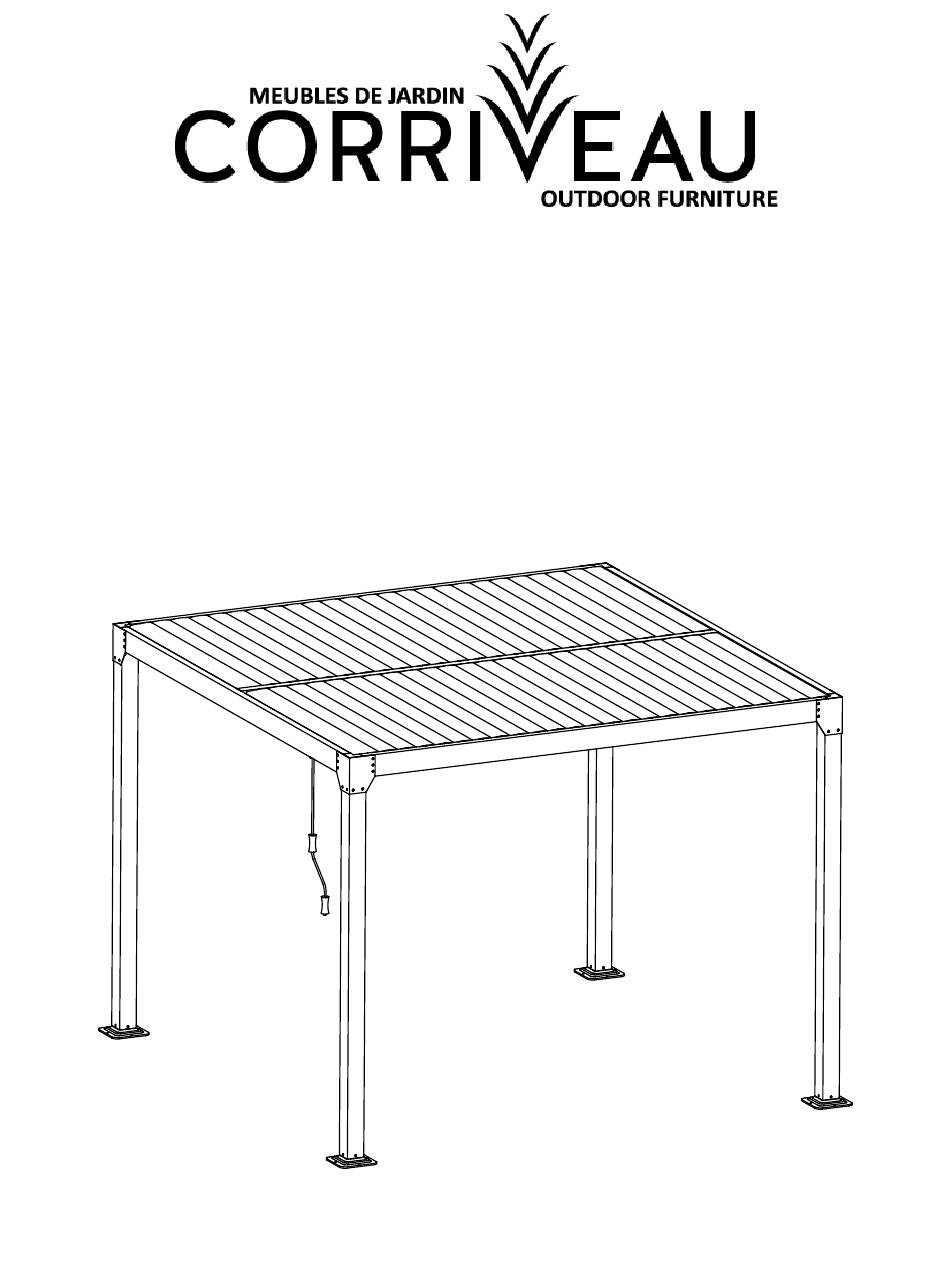

- Page 1 Casilda louver - Louvre Casilda N101001- (2024) Assembly instruction - Plan d’assemblage...
-
Page 2: Important Notice
IMPORTANT NOTICE Pour le français voir pages 4 et 5 Please read and follow all safety statements, warnings, assembly instructions, use & care directions before attempting to assemble. Each of the recommendations must be followed to ensure the utmost solidity. Security Rules Warning : Keep flame and heat sources away from the louver. - Page 3 Care Avoid using a pressure washer. The use of a mild soap with warm water is the best solution for the frame only. A clear water rinse is necessary then. Never use soap on fabric, this will reduce their durability, consequently their lifespan and general look. Warranty Covered : We warrant to the original purchaser for two years.
- Page 4 AVIS Veuillez lire et suivre toutes les notifications relatives à la sécurité, précautions générales, ins- tructions d’assemblage, directives d’utilisation et d’entretien avant de procéder à l’assemblage. Règles de sécurité Avertissement : Tenir toutes flammes ou sources de chaleur éloignées de la louvre. L’armature peut brûler s’il est exposé...
- Page 5 Entretien Ne jamais laver à l’aide d’une machine à pression élevée. On recommande d’utiliser un savon doux combiné à une eau chaude pour le lavage de la structure. Un rinçage à l’eau claire est re- quis ensuite. Ne jamais utiliser de savon sur les tissus, cette pratique réduirait leurs propriétés et par conséquent leur longévité...
- Page 6 Parts list: Liste de pièce: Drawing Description Illustration QTÉ PART PART DESCRIPTION NAME PART PART PART DESCRIPTION PART DESCRIPTION Post DESCRIPTION NAME PART Poteau PART PART DESCRIPTION DESCRIPTION NAME PART PART DESCRIPTION Crossbar with system NAME PART PART Traverse avec DESCRIPTION NAME système...
-
Page 7: Parts List
Parts list: Liste de pièce: Drawing Description Illustration QTÉ Crank Manivelle Crossbar corner Coin de traverse Middle crossbar holder Support de traverse centrale PART PART PART PART DESCRIPTION DESCRIPTION DESCRIPTION PART Rotation system DESCRIPTION DESCRIPTION Système de rotation Rotation system holder Support du système de rotation Corner cover... - Page 8 Parts list: Liste de pièce: Drawing Description Illustration QTÉ Rocker arm Culbuteur PART DESCRIPTION PART DESCRIPTION PART Hardware: PART DESCRIPTION Quincaillerie: DESCRIPTION PART DESCRIPTION PART DESCRIPTION Drawing Description Illustration QTÉ Bolt M6x20mm Vis M6x20mm Bolt M6x15mm Vis M6x15mm Bolt M6x13mm Vis M6x13mm Bolt M4x12mm Vis M4x12mm...
- Page 9 Hardware: Quincaillerie: Drawing Description Illustration QTÉ Bolt M6x40mm Vis M6x40mm Allen key Clé Allen Phillips screwdriver Tournevis Phillips Wrench Clé...
- Page 10 Step 1: M6*20 Bolts can be tightened completely. Fix the crossbar corners (K) to the crossbar with system (B) by using the bolts (BB) as shown in fig. 1. Then, fix the rocker arm (S) to the assembly by using the bolts (AA &...
- Page 11 M6*20 Step 2: Bolts can be tightened completely. Fix the crossbar corners (K) to the crossbar with system (C) by using the bolts (BB) as shown in fig. 1. Then, fix the rocker arm (S) to the assembly by using M6*15 the bolts (AA &...
- Page 12 Step 3: Bolt can be tightened completely. Fix the middle crossbar holder (L) to the crossbars (E & F) by using the bolts (AA). Étape 3: La vis peut être serrée complètement. Fixer le support de traverse centrale (L) sur les traverses (E et F) en utilisant les vis (AA).
- Page 13 Step 4: Bolt can be tightened completely. Fix the flanges (P) to the posts (A) by using the bolts (BB) as shown in fig. Étape 4: La vis peut être serrée complètement. Fixer les brides (P) aux poteaux (A) en utilisant les vis (BB) telles qu'illustrées dans l'illustration.
- Page 14 Step 5: Bolt can be tightened completely. Fix the middle crossbar (D) with the crossbars (E & F) by using the bolts (BB) as shown in fig. Étape 5: La vis peut être serrée complètement. Fixer la traverse centrale (D) avec les traverses (E et F) en utilisant les vis (BB) telles qu'illustrées dans l'illustration.
- Page 15 Step 6: Bolts can be tightened completely. Fix the crossbars (B, C, E & F) together by using the bolts (BB) as shown in fig, Étape 6: Les vis peuvent être serrées complètement. Fixer les traverses (B, C, E et F) ensemble en utili- sant les vis (BB) telles qu'illustrées dans l'illustration.
- Page 16 Step 7: Bolt can be tightened completely. Fix one rotation system holder (N) to the right side of the rotation system (M) by using the bolts (GG) with nuts (FF) as shown in fig. 1. Then, insert the rotation arms (I) into the rotation system (M) as shown in fig. 1.Then, fix the system binders (R &...
- Page 17 Step 8: Bolt can be tightened completely. Fix the assembly from step 7 to the assembly from 6 and the BB 8 M6*15 crossbars (B, C, D & E) by using the bolts (AA & BB) as shown in fig. 1 to 3. Then, fix the system M6*20 binders (Q &...
- Page 18 Step 9: For your safety, you may need 4 people for this step. Bolts can be tightened completely. Fix the assembly from step 8 onto the posts (A) by using the bolts (BB) as shown in fig. Étape 9: Pour votre sécurité, 4 personnes peuvent être requises pour cette étape. Les vis peuvent être serrées complètement.Fixer l'assemblée de l'étape 8 sur les poteaux (A) en utilisant les vis (BB) telles qu'illustrées dans l'illustration.
- Page 19 Step 10: AA 40 Bolts can be tightened completely. Fix the corner covers (O) onto the crossbars (B, C, E & F) and M6*20 the posts (A) by using the bolts (AA) as shown in fig. Étape 10: Les vis peuvent être serrées complètement. Fixer les couvres coin (O) sur les traverses (B, C, E et F) et aux poteaux (A) en utilisant les vis (AA) telles qu'illustrées dans l'illustration.
- Page 20 Step 11: Starting from the crossbar (F), install the blades (H) onto each rocker arms of the crossbars with system (B, C & D) as shown in the fig. Make sure the blades are properly clipped. Étape 11: Commençant de la traverse (F), installez les volets (H) sur chaque culbuteur des traverses avec système (B, C et D) tels qu'illustrés dans l'illustration.
- Page 21 PAR LE HAUT AVEC DES VIS》 using the bolts (DD) as shown in fig. We wish you a lot of good moments with your new Corriveau Outdoor furniture louver! Leave us your comments on the Corriveau Outdoor furniture website. We look forward to...
