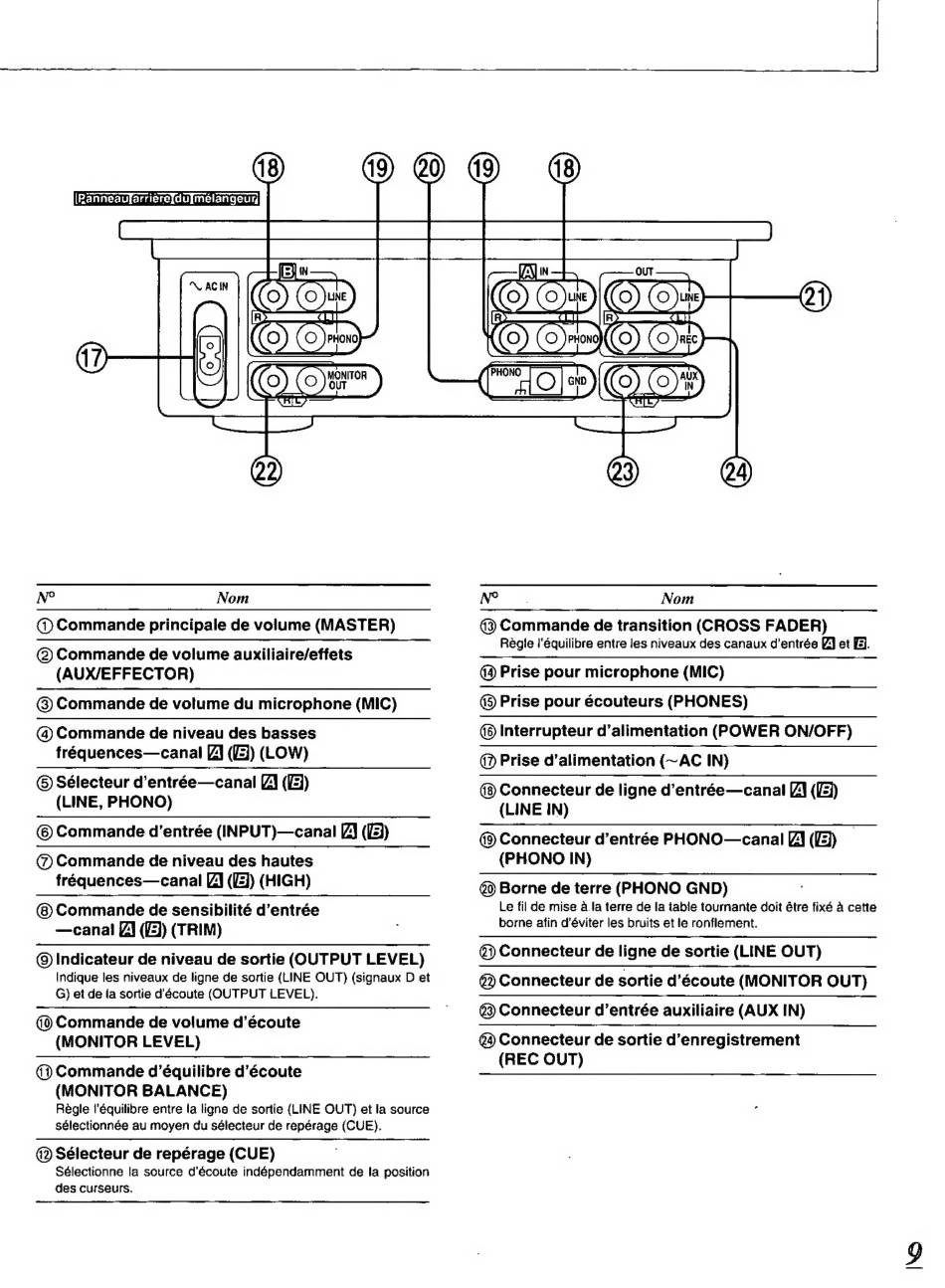

[Ranneaufarriéreldulmelangeuy
N°
Nom
(D Commande principale de volume (MASTER)
@ Commande de volume auxiliaire/effets
(AUX/EFFECTOR)
@) Commande de volume du microphone (MIC)
(4) Commande de niveau des basses
fréquences—canal Й (E) (LOW)
© Sélecteur d'entrée—canal Ё (E)
(LINE, PHONO)
(6) Commande d'entrée (INPUT)—canal Й (2)
(7) Commande de niveau des hautes
fréquences—canal ИД (E) (HIGH)
(8 Commande de sensibilité d'entrée
—cana! Й ([2]) (TRIM)
(9) Indicateur de niveau de sortie (OUTPUT LEVEL)
Indique les niveaux de ligne de sortie (LINE OUT) (signaux D et
G) et de la sortie d'écoute (OUTPUT LEVEL).
Commande de volume d'écoute
(MONITOR LEVEL)
O Commande d'équilibre d'écoute
(MONITOR BALANCE)
Régle l'équilibre entre la ligne de sortie (LINE OUT) et la source
sélectionnée au moyen du sélecteur de repérage (CUE).
(3) Sélecteur de repérage (CUE)
Sélectionne la source d'écoute indépendamment de la position
des curseurs.
OO
LT
NO.
Nom
(3 Commande de transition (CROSS FADER)
Règle l'équilibre entre les niveaux des canaux d'entrée ZJ et В.
Prise pour microphone (MIC)
@ Prise pour écouteurs (PHONES)
Interrupteur d'alimentation (POWER ON/OFF)
@ Prise d'alimentation (~AC IN)
Connecteur de ligne d'entrée—canal Й (E)
(LINE IN)
Connecteur d'entrée PHONO—canal
A (EN
-
(PHONO IN)
69 Borne de terre (PHONO GND)
Le fil de mise à la terre de la table tournante doit être fixé à cette
borne afin d'éviter les bruits et le ronflement.
@) Connecteur de ligne de sortie (LINE OUT)
@ Connecteur de sortie d'écoute (MONITOR OUT)
63 Connecteur d'entrée auxiliaire (AUX IN)
Q3 Connecteur de sortie d'enregistrement
(REC OUT)
INS
