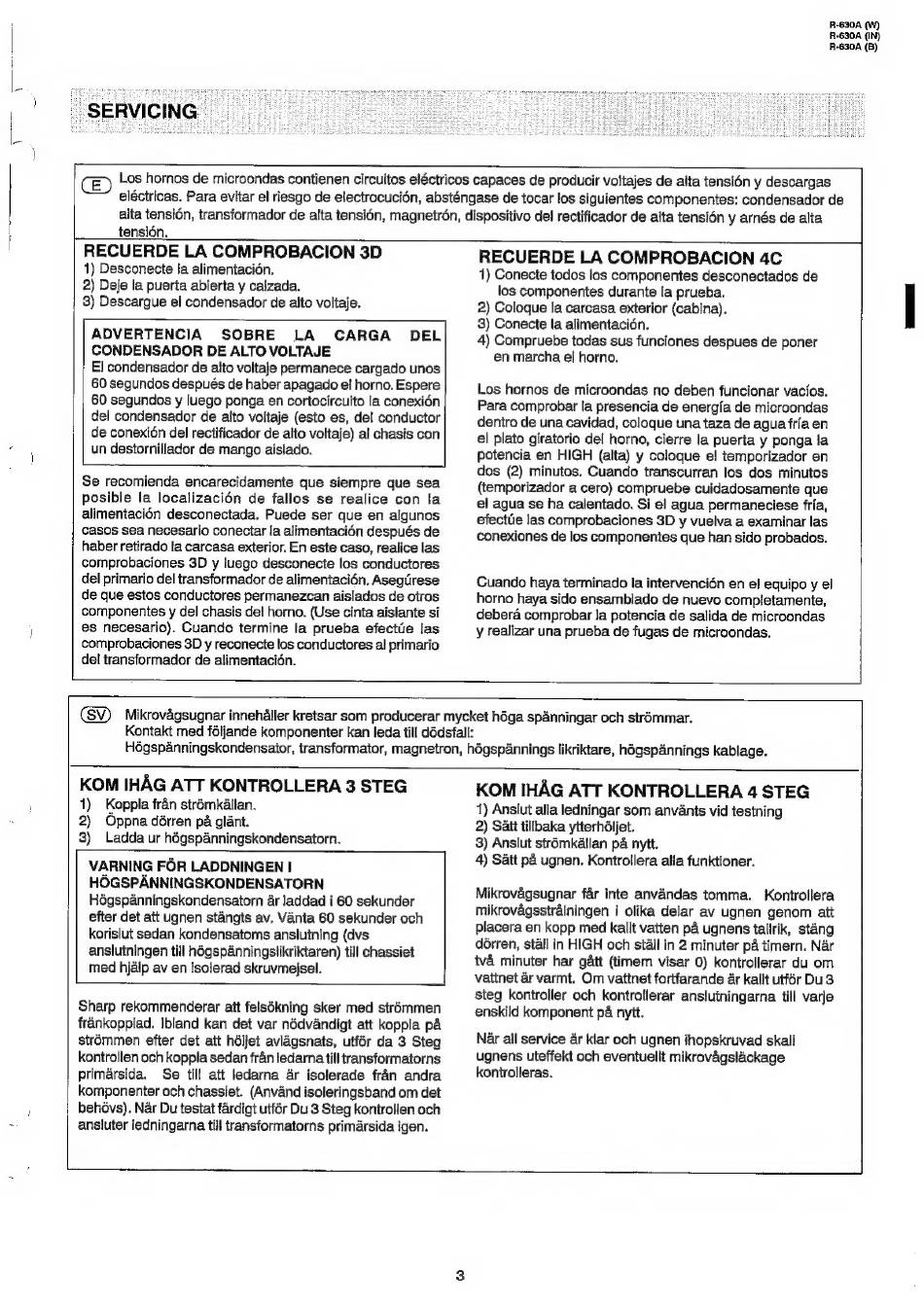

Sharp R-630A Service Manual page 5

)
R-630A (W)
R-630A (IN)
R-S30A (B)
SERVICING
tensién.
RECUERDE LA COMPROBACION 3D
1) Desconecte ta alimentacién.
2) Deje la puerta abierta y calzada.
3) Descargue el condensador de alto voltaje.
ADVERTENCIA SOBRE LA CARGA DEL
CONDENSADOR DE ALTO VOLTAJE
El condensador de alto voltaje permanece cargado unos
60 segundos después de haber apagado el horno. Espere
60 segundos y luego ponga en cortocircuito la conexién
del condensador de alto voltaje (esto es, del conductor
de conexién del rectificador de alto voltaje) al chasis con
un destornillador de mango aislado.
Se recomienda encarecidamente que siempre que sea
posible la localizacién de fallos se realice con la
alimentacién desconectada. Puede ser que en algunos
casos sea necesario conectar la alimentacién después de
haber retirado la carcasa exterior. En este caso, realice las
comprobaciones 3D y luego desconecte los conductores
del primario del transformador de alimentacién. Asegiirese
de que estos conductores permanezcan aislados de otros
componentes y del chasis del horno. (Use cinta aislante si
es necesario). Cuando termine la prueba efectte las
comprobaciones 3D y reconecte los conductores al primario
del transformador de alimentacién.
RECUERDE LA COMPROBACION 4C
1) Conecte todos los componentes desconectados de
los componentes durante la prueba.
2) Coloque la carcasa exterior (cabina).
3) Conecte la alimentacién.
4) Compruebe todas sus funciones despues de poner
en marcha el horno.
Los hornos de microondas no deben funcionar vacios.
Para comprobar la presencia de energia de microondas
dentro de una cavidad, coloque una taza de agua fria en
el plato giratorio del horno, cierre la puerta y ponga la
potencia en HIGH (alta) y coloque e! temporizador en
dos (2) minutos. Cuando transcurran los dos minutos
(temporizador a cero) compruebe cuidadosamente que
el agua se ha calentado. Si el agua permaneciese fria,
efectie las comprobaciones 3D y vuelva a examinar las
conexiones de los componentes que han sido probados.
Cuando haya terminado la intervencién en el equipo y el
horno haya sido ensamblado de nuevo completamente,
debera comprobar la potencia de salida de microondas
y realizar una prueba de fugas de microondas.
Mikrovagsugnar innehaller kretsar som producerar mycket héga spanningar och strommar.
Kontakt med féljande komponenter kan leda till dédsfall:
KOM IHAG ATT KONTROLLERA 3 STEG
1) Koppla fran strémkallan.
2) Oppna dérren pa glant.
3) Ladda ur hédgspanningskondensatorn.
VARNING FOR LADDNINGEN |
HOGSPANNINGSKONDENSATORN
Hégspanningskondensatorn ar laddad i 60 sekunder
efter det att ugnen stangts av. Vanta 60 sekunder och
korislut sedan kondensatoms anslutning (dvs
anslutningen till hégspanningslikriktaren) till chassiet
med hjaip av en isolerad skruvmejsel.
Sharp rekommenderar att felsékning sker med strémmen
frankopplad. Ibland kan det var nédvandigt att koppla pa
stro6mmen efter det att héljet avlagsnats, utfér da 3 Steg
kontrollen och koppla sedan fran ledarna till transformatorns
primarsida. Se till att ledarna ar isolerade fran andra
komponenter och chassiet. (Anvand isoleringsband om det
behévs). Nar Du testat fardigt utfér Du 3 Steg kontrollen och
ansluter ledningarna till transformatorns primarsida igen.
KOM IHAG ATT KONTROLLERA 4 STEG
1) Anslut alla ledningar som anvants vid testning
2) Satt tillbaka ytterhéljet.
3) Anslut strémkallan pa nytt.
4) Satt pa ugnen. Kontrollera alla funktioner.
Mikrovagsugnar far inte anvandas tomma. Kontrollera
mikrovagsstralningen i olika delar av ugnen genom att
Placera en kopp med kallt vatten pa ugnens tallrik, stang
dérren, stall in HIGH och stall in 2 minuter pA timern. Nar
tv4 minuter har g&tt (timem visar 0) kontrollerar du om
vattnet ar varmt. Om vattnet fortfarande ar kallt utfér Du3
steg kontroller och kontrollerar anslutningarna till varje
enskild komponent pa nytt.
Nar all service ar klar och ugnen ihopskruvad skall
ugnens uteffekt och eventuellt mikrovagslackage
kontrolleras.
