Summary of Contents for Grozone Control TP1

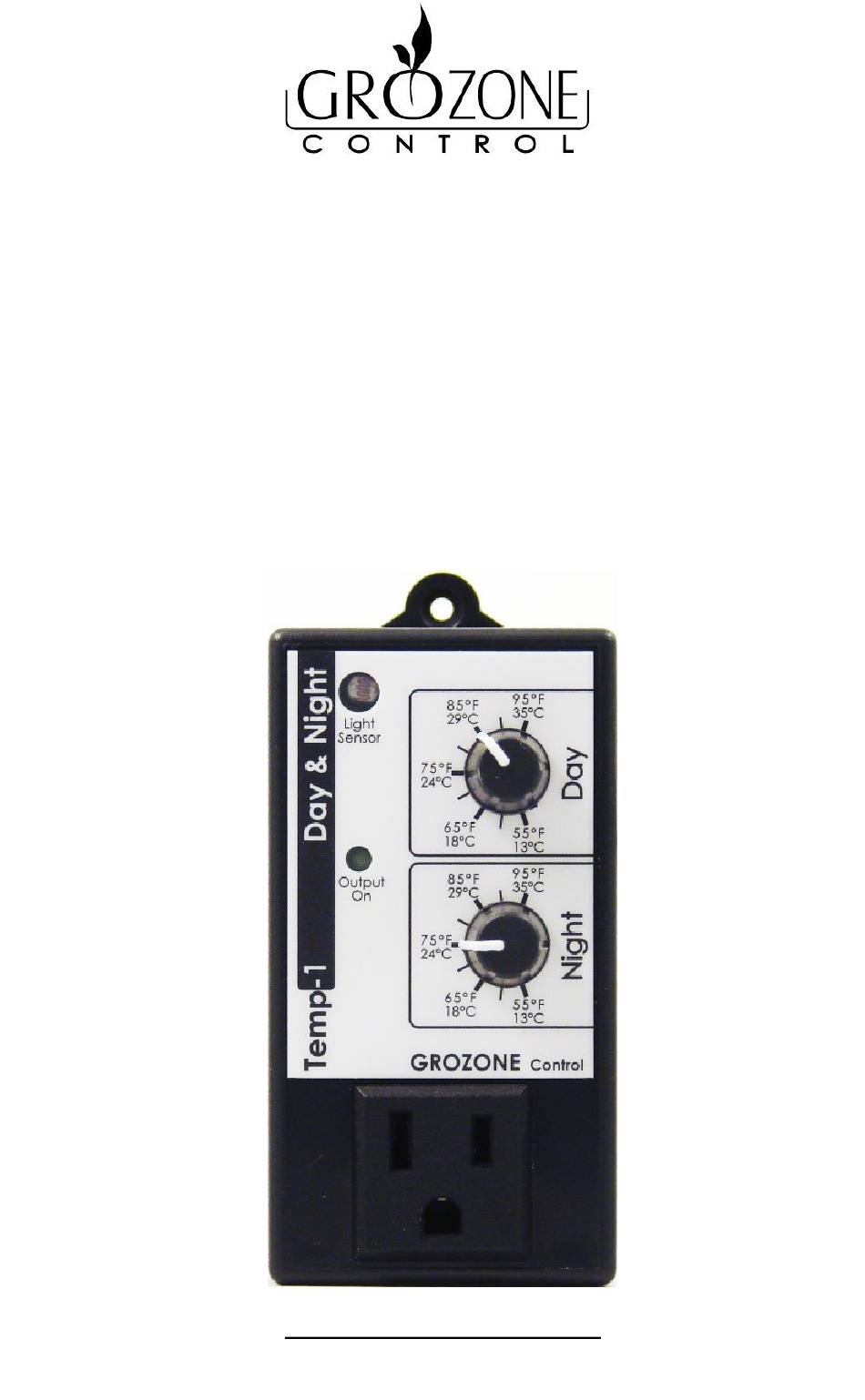

- Page 1 USER GUIDE Temp-1 Day & Night Thermostat www.grozonecontrol.com...
-
Page 2: Table Of Contents
TABLE OF CONTENTS SAFETY NOTICE INSTALLATION & OPERATION OPTIONAL SETTINGS/HEATING OPTIONAL SETTINGS/COOLING QUICK TROUBLESHOOTING GUIDE COMPLETE TROUBLESHOOTING GUIDE WARRANTY & CUSTOMER SERVICE 10-11 PRODUCT DETAILS... -
Page 3: Safety Notice
SAFETY NOTICE IMPORTANT SAFETY INSTRUCTIONS SAVE THESE INSTRUCTIONS DANGER TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, CAREFULLY FOLLOW THESE INSTRUCTIONS. To reduce the risk of electric shock, disconnect power to the 120V electrical outlet before installing or removing the unit. When removing the electrical wall plate, it may fall across plug pins or become displaced. -
Page 4: Installation & Operation

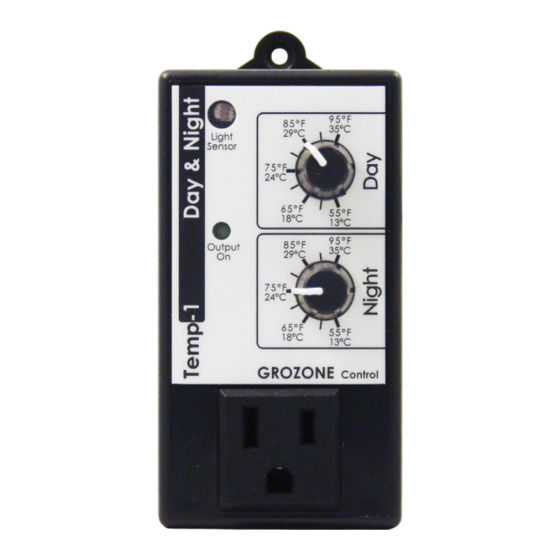

INSTALLATION & OPERATION Note: This unit has been set to perform in Cooling Mode. For Hea ng Mode, refer to Op onal Se ngs. Set Values Light sensor (photocell) Day Temp Night Temp Plug into 120 VAC outlet. Set Day & Night temperature setpoints. Place the sensor at desired loca on. -
Page 5: Optional Settings/Heating
Change to Hea ng Mode A. Unplug the unit. Set both values to minimum. B. Within 5 seconds, plug in the unit then set both values to maximum. C. "Output On" light turns ON TP1 is now in hea ng mode... -
Page 6: Optional Settings/Cooling
OPTIONAL SETTINGS/COOLING Change to Cooling Mode A. Unplug the unit. Set both values to maximum. B. Within 5 seconds, plug in the unit then set both values to minimum. C. "Output On" light turns ON TP1 is now in cooling mode... -
Page 7: Quick Troubleshooting Guide
Output Output Off Off Night knob Product Night knob to Max Defec ve to Min TP1 opera ng in Cooling = Steps TP1 opera ng in Hea ng mode successfully mode successfully *Before test, check if load is working properly. - Page 8 COMPLETE TROUBLESHOOTING GUIDE Day & Night Thermostat 1 – Before you start ***IMPORTANT: READ AND FOLLOW THESE INSTRUCTIONS BEFORE STARTING THE TEST. THE UNIT MUST BE UNPLUGGED. · DO NOT PLUG A LOAD INTO THE OUTLET UNTIL STEP 6. · LIGHTING CONDITION: Perform this test in a room with enough light ·...
-
Page 9: Complete Troubleshooting Guide
The load will turn ON (the Plug a load (lamp, pump..) into load ON/OFF switch, if any, · the TP1 front outlet. must be in the ON posi on). Output On indicator and Turn the UPPER KNOB fully CW. - Page 10 WARRANTY & CUSTOMER SERVICE DO YOU HAVE A PROBLEM WITH YOUR CONTROLLER ? PLEASE READ THESE INSTRUCTIONS CAREFULLY AND SAVE THEM FOR FUTURE REFERENCE. 1. I think my controller is damaged, or it simply does not work as indicated in the user guide, what should I do? Please refer to the troubleshoo ng steps.
-
Page 11: Warranty & Customer Service
To avoid being charged for the accessories, be sure to include all pieces. Thanks for your coopera on. Any Grozone Control product that is returned with obvious signs of user · neglect will not be covered by the warranty. Grozone Control exercises the right to make final decisions in these ma ers. -
Page 12: Product Details
PRODUCT DETAILS Opera on and Specifica ons Temperature setpoint between 55°F and 95°F / 13°C to 35°C. Fixed differen al of ± 2°F Example: Opera ng mode: cooling, setpoint: 75°F so the output turns ON at 77°F and turns OFF at 73°F. 6- temperature probe works from +32°F at +212°F (0°C to 100°C). - Page 13 NOTE...
- Page 15 GUIDE DE L’USAGER Temp-1 Day & Night Thermostat www.grozonecontrol.com...
- Page 16 TABLE DES MATIÈRES NOTICE DE SÉCURITÉ INSTALLATION & OPÉRATION RÉGLAGES OPTIONELS/CHAUFFAGE RÉGLAGES OPTIONNELS/REFROIDISSEMENT GUIDE DE DÉPANNAGE RAPIDE GUIDE DE DÉPANNAGE COMPLET SERVICE À LA CLIENTÈLE 10-11 FICHE DE PRODUIT...
-
Page 17: Notice De Sécurité
NOTICE DE SÉCURITÉ INSTRUCTIONS DE SÉCURITÉ IMPORTANTES CONSERVEZ CES INSTRUCTIONS DANGER POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE CHOCS ÉLECTRIQUES, SUIVRE ATTENTIVEMENT CES INSTRUCTIONS. Pour réduire le risque de chocs électriques, coupez le courant de la prise de courant avant d'installer ou d'enlever l'unité. En enlevant la vis retenant le couvercle de la prise 120V, celui-ci peut tomber sur les fiches et les court-circuiter, ou encore la prise pourrait se déplacer. -
Page 18: Installation & Opération
INSTALLATION & OPÉRATION Note: Ce thermostat est configuré pour l’usage en refroidissement. Pour la fonc on chauffage, voir : Réglages op onnels. Ajuster les valeurs de température Détecteur de luminosité Température de jour Température de nuit Branchez dans une prise 120 VAC. Ajustez les valeurs de température pour le jour et la nuit. -
Page 19: Réglages Optionels/Chauffage
Pour u liser en chauffage Débranchez le module. Ajustez les boutons aux valeurs minimums. B. En moins de 5 secondes, branchez l’appareil et ajustez les boutons aux valeurs maximums. C. Le témoin "Output On" s’allume. Votre TP1 est maintenant en mode chauffage... -
Page 20: Réglages Optionnels/Refroidissement
Ajustez les boutons aux valeurs maximums. B. En moins de 5 secondes, branchez l’appareil et ajustez les boutons aux valeurs minimums. Après 10 sec sor e Off C. Le témoin "Output On" s’allume. Votre TP1 est maintenant en mode refroidissement... -
Page 21: Guide De Dépannage Rapide
GUIDE DE DÉPANNAGE RAPIDE Guide de dépannage rapide Branchez le TP1 Branchez une charge dans Product Model la sor e du TP1* DÉFINITIONS Min : Bouton à 55°F ou moins Max : Bouton à 95°F ou plus Bouton Jour Output à... -
Page 22: Guide De Dépannage Complet
GUIDE DE DÉPANNAGE COMPLET Thermostat jour et nuit 1 – La prépara on avant test ***IMPORTANT : LIRE ET APPLIQUER LES ÉTAPES DE PRÉPARATION SUIVANTES AVANT DE COMMENCER LE TEST. NE PAS BRANCHER LE MODULE AVANT L’ÉTAPE 1 DU TEST. ·... - Page 23 GUIDE DE DÉPANNAGE COMPLET ÉTAPE MANIPULATION ET TEST À EFFECTUER RÉSULTAT ATTENDU Masquez le détecteur jour/ nuit · (Light Sensor) complètement, avec L’indicateur lumineux la paume de votre main ou du tape (Output On) électrique noir (u liser un doigt S’ALLUME après 6-8 uniquement ne pourra couvrir la secondes.
-
Page 24: Service À La Clientèle
SERVICE À LA CLIENTÈLE ET GARANTIE AVEZ-VOUS RENCONTRÉ UN PROBLÈME AVEC VOTRE CONTRÔLEUR ? SVP LIRE CES INSTRUCTIONS AVEC ATTENTION ET CONSERVEZ-LES POUR Y RÉFÉRER ULTÉRIEUREMENT 1. Je pense que mon contrôleur est endommagé ou encore il ne fonc onne simplement pas comme décrit dans le manuel, que dois- je faire ? Référez-vous aux étapes de dépannage. - Page 25 2. J’ai suivi les étapes de dépannage, que dois-je faire si je rencontre un problème à l’une ou l’autre des étapes ? Mon produit est-il couvert par la garan e ? Les contrôleurs Grozone Control sont couverts par une garan e de 3 ans · (*). NOUS REMPLAÇONS TOUT PRODUIT ENDOMMAGÉ PAR UN PRODUIT NEUF.
-
Page 26: Fiche De Produit
FICHE DE PRODUIT Fonc onnement et caractéris ques Consigne de Température entre 55°F et 95°F / de 13 °C à 35°C. Différen el de ± 2°F. Exemple : Mode d’opéra on : refroidissement, consigne : 75°F, alors ON à 77°F et OFF à 73°F. Sonde de température de 6 pieds, pouvant travailler de +32°F à... - Page 27 NOTE...
- Page 28 Rev. 4.0 www.grozonecontrol.com...
