Summary of Contents for Grozone Control TP3

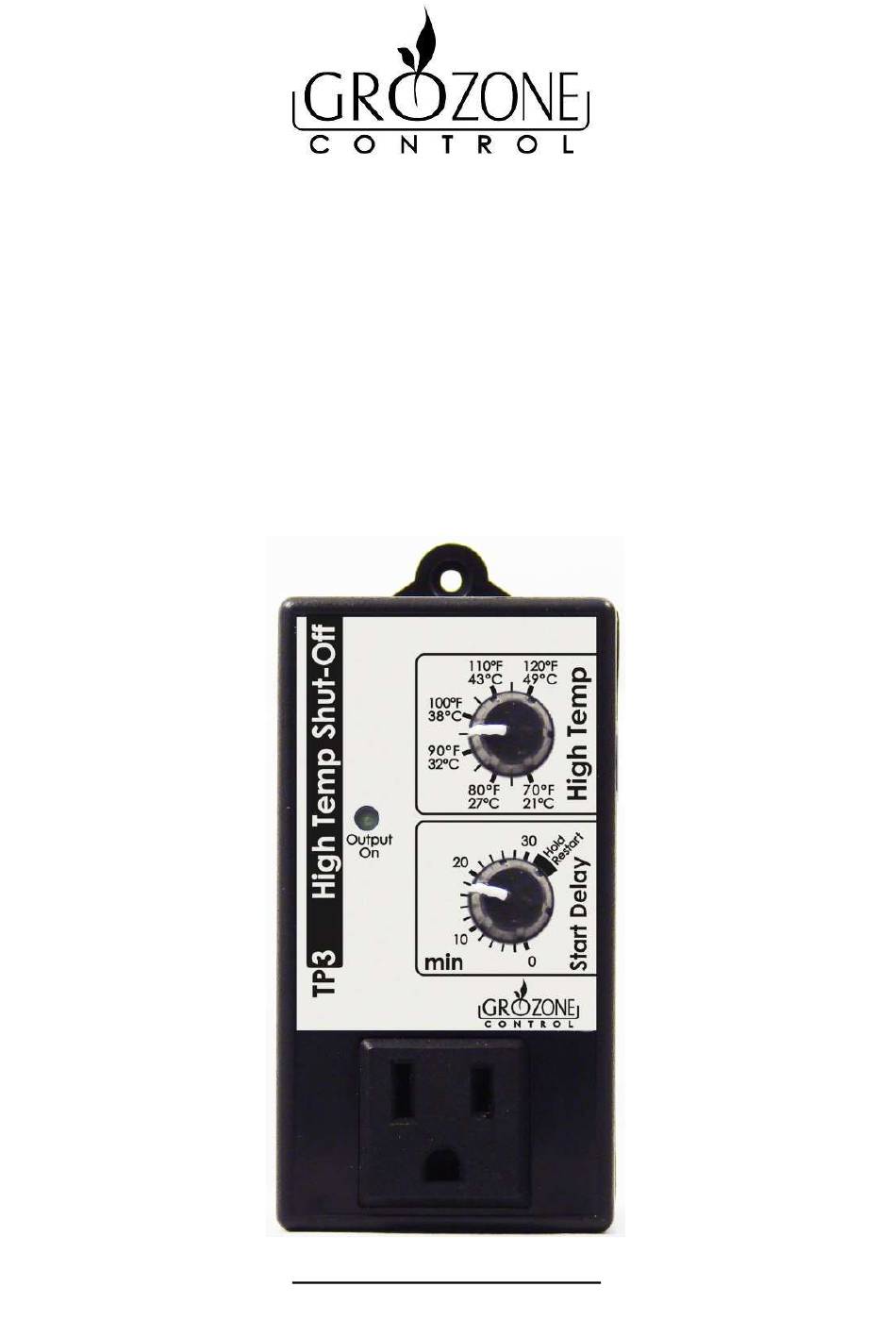

- Page 1 USER GUIDE Temp-3 High Temp Shut Off www.grozonecontrol.com...
-
Page 2: Table Of Contents
TABLE OF CONTENTS SAFETY NOTICE INSTALLATION & OPERATION OPTIONAL SETTINGS/5°F COOLDOWN OPTIONAL SETTINGS/10°F COOLDOWN QUICK TROUBLESHOOTING GUIDE COMPLETE TROUBLESHOOTING GUIDE WARRANTY & CUSTOMER SERVICE 10-11 PRODUCT DETAILS... -
Page 3: Safety Notice
SAFETY NOTICE IMPORTANT SAFETY INSTRUCTIONS SAVE THESE INSTRUCTIONS DANGER TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, CAREFULLY FOLLOW THESE INSTRUCTIONS. To reduce the risk of electric shock, disconnect power to the 120V electrical outlet before installing or removing the unit. When removing the electrical wall plate, it may fall across plug pins or become displaced. -
Page 4: Installation & Operation
Place the sensor at desired location. Connect the sense cord from light switcher into the front panel outlet. Installation is now complete Note: If TP3 is plugged into a 24h timer, deduct start delay from 24H timer start program (start time). -
Page 5: Optional Settings/5°F Cooldown
A. Unplug the unit. Set both values to maximum. B. Within 5 seconds, plug in the unit, then set both values to minimum. C. "Output On" light indicator turns On or Off according to actual setting. TP3 is now in 5°F cool down... -
Page 6: Optional Settings/10°F Cooldown
OPTIONAL SETTINGS/10°F COOLDOWN Change to 10°F cool down A. Unplug the unit. Set both values to minimum . B. Within 5 seconds, plug in the unit, then set both values to maximum. C. "Output On" light indicator turns On or Off according to actual setting. -
Page 7: Quick Troubleshooting Guide
QUICK TROUBLESHOOTING GUIDE PLUG UNIT INTO 120V Quick Troubleshooting Chart PLUG LOAD INTO OUTPUT* Product Model DEFINITIONS = Steps Min : Knob at 70°F or below Max : Knob at 120°F or above Output High temp Product Knob at Defective •... -
Page 8: Complete Troubleshooting Guide
COMPLETE TROUBLESHOOTING GUIDE High Temperature Shut-Off 1 – Before you start ***IMPORTANT: READ AND FOLLOW THESE INSTRUCTIONS BEFORE STARTING THE TEST. • DO NOT CONNECT UNIT BEFORE STEP 1 OF THE TEST. • DO NOT CONNECT A LOAD INTO THE UNIT BEFORE STEP 3 OF THE TEST. •... - Page 9 (Delay at 1 min.). they will turn back ON after ONE MINUTE. • Turn UPPER knob fully CW. Make sure that the load ON/OFF switch (if • Plug a load into the TP3 front outlet. any) is ON. • WAIT approximately 1 minute.
-
Page 10: Warranty & Customer Service
WARRANTY & CUSTOMER SERVICE DO YOU HAVE A PROBLEM WITH YOUR CONTROLLER ? PLEASE READ THESE INSTRUCTIONS CAREFULLY AND SAVE THEM FOR FUTURE REFERENCE. 1. I think my controller is damaged, or it simply does not work as indicated in the user guide, what should I do? •... - Page 11 Thanks for your cooperation. • Any Grozone Control product that is returned with obvious signs of user neglect will not be covered by the warranty. Grozone Control exercises the right to make final decisions in these matters.
-
Page 12: Product Details
PRODUCT DETAILS Operation and Specifications Temperature setpoint between 70°F and 120°F (21°C to 49°C). Cool down : 5°F or 10°F below setpoint. Example : • Temperature setpoint : 90°F. • Cool down : 10°F = Output OFF at 90°F and ON at 80°F (when temperature has cooled down). - Page 13 NOTE...
- Page 15 GUIDE DE L’USAGER Temp-3 Coupe circuit en haute température www.grozonecontrol.com...
- Page 16 TABLE DES MATIÈRES NOTICE DE SÉCURITÉ INSTALLATION & OPÉRATION RÉGLAGES OPTIONELS/REFROIDISSEMENT 5°F RÉGLAGES OPTIONNELS/REFROIDISSEMENT 10°F GUIDE DE DÉPANNAGE RAPIDE GUIDE DE DÉPANNAGE COMPLET 10-11 SERVICE À LA CLIENTÈLE ET GARANTIE FICHE DE PRODUIT...
-
Page 17: Notice De Sécurité
NOTICE DE SÉCURITÉ INSTRUCTIONS DE SÉCURITÉ IMPORTANTES CONSERVEZ CES INSTRUCTIONS NOTICE DE SÉCURITÉ DANGER POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE CHOCS ÉLECTRIQUES, SUIVRE ATTENTIVEMENT CES INSTRUCTIONS. Pour réduire le risque de chocs électriques, coupez le courant de la prise de courant avant d'installer ou d'enlever l'unité. - Page 18 Branchez le cordon d’alimentation du commutateur de lumière dans la prise du coupe-circuit. L’installation est complétée Note: Si le TP3 est branché dans une minuterie 24h, déduire le délai de mise sous tension du temps de départ de la minuterie.
-
Page 19: Réglages Optionels/Refroidissement 5°F
Ajustez les boutons aux valeurs maximums. B. En moins de 5 secondes, branchez l’appareil et ajustez les boutons aux valeurs minimums. C. Le témoin "Output On" s’allume ou s’éteint en fonction du réglage courant. Votre TP3 est maintenant en mode refroidissement 5°F... -
Page 20: Réglages Optionnels/Refroidissement 10°F
Ajustez les boutons aux valeurs minimums . B. En moins de 5 secondes, branchez l’appareil et ajustez les boutons aux valeurs maximums. C. Le témoin "Output On" s’allume ou s’éteint en fonction du réglage courant. Votre TP3 est maintenant en mode refroidissement 10°F... -
Page 21: Guide De Dépannage Rapide
GUIDE DE DÉPANNAGE RAPIDE Branchez le TP3 Guide de dépannage Branchez une charge dans la sortie du Rapide Modèle: TP3* DÉFINITIONS = Étapes Min : Bouton à 70°F ou moins Sortie Max : Bouton à 120°F ou plus Bouton Produit "High temp"... -
Page 22: Guide De Dépannage Complet
GUIDE DE DÉPANNAGE COMPLET Coupe circuit en haute température 1 – La préparation avant test ***IMPORTANT : LIRE ET APPLIQUER LES ÉTAPES DE PRÉPARATION SUIVANTES AVANT DE COMMENCER LE TEST. • NE PAS BRANCHER LE MODULE AVANT L’ÉTAPE 1 DU TEST. •... - Page 23 Tournez le bouton du HAUT 1 minute. Assurez- complètement dans le S.A.M. vous que la charge ait son propre interrupteur en • Branchez une charge dans la prise du position « marche TP3. » (ON). • ATTENDRE approximativement 1 minute.
-
Page 24: Service À La Clientèle Et Garantie
SERVICE À LA CLIENTÈLE ET GARANTIE AVEZ-VOUS RENCONTRÉ UN PROBLÈME AVEC VOTRE CONTRÔLEUR ? SVP LIRE CES INSTRUCTIONS AVEC ATTENTION ET CONSERVEZ-LES POUR Y RÉFÉRER ULTÉRIEUREMENT 1. Je pense que mon contrôleur est endommagé ou encore il ne fonctionne simplement pas comme décrit dans le manuel, que dois-je faire ? •... - Page 25 2. J’ai suivi les étapes de dépannage, que dois-je faire si je rencontre un problème à l’une ou l’autre des étapes ? Mon produit est-il couvert par la garantie ? • Les contrôleurs Grozone Control sont couverts par une garantie de 3 ans(*). NOUS REMPLAÇONS TOUT PRODUIT ENDOMMAGÉ PAR UN PRODUIT NEUF. •...
-
Page 26: Fiche De Produit
FICHE DE PRODUIT Fonctionnement et caractéristiques Consigne de Température entre 70°F et 120°F (21°C à 49°C). Refroidissement de 5°F ou 10°F. Exemple : • Consigne de température : 90°F. • Refroidissement 10°F = Sortie OFF à 90°F et ON à 80°F (quand la température a refroidi de 10°F). - Page 27 NOTE...
- Page 28 Rev. 4.0 www.grozonecontrol.com...
