Makita VC011G Instruction Manual

Makita VC011G Instruction Manual

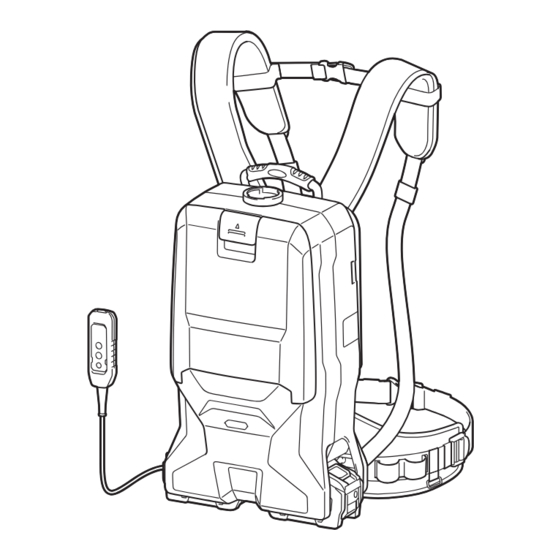

Cordless backpack vacuum cleaner
Hide thumbs Also See for VC011G:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Cordless Backpack Vacuum
EN
Cleaner
ZHCN
充电背负式工业吸尘机
Penyedot Debu Ransel
ID
Nirkabel
Pembersih Vakum Beg Galas
MS
Tanpa Kord
Máy Hút Bụi Đeo Vai Hoạt
VI
Động Bằng Pin
TH
เครื ่ อ งดู ด ฝุ ่ น สะพายหลั ง ไร้ ส าย
VC011G
INSTRUCTION MANUAL
使用说明书
PETUNJUK PENGGUNAAN
MANUAL ARAHAN
TÀI LIỆU HƯỚNG DẪN
คู ่ ม ื อ การใช้ ง าน
11
23
35
47
59
70
