www.panduit.com
CT-1200/CT-1201
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
Email:
Panduit Corp – Tinley Park, IL USA
techsupport@panduit.com
Technical Support:
Tel.: t-800-777-3300
EU Website:
Panduit Europe-EMEA Service Center
www.panduit.com/emea
Almelo, Netherlands
EU Email:
Tel.: +31 546 580 452
emeatoolservicecenter@panduit.com
Fax.: +31 546 580 411
1007659 rAB 8-11-23
Made in Germany
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Panduit CT-1200
Summary of Contents for Panduit CT-1200
- Page 1 CT-1200/CT-1201 BEDIENUNGSANLEITUNG INSTRUCTION MANUAL Email: Panduit Corp – Tinley Park, IL USA techsupport@panduit.com Technical Support: Tel.: t-800-777-3300 EU Website: Panduit Europe-EMEA Service Center www.panduit.com/emea Almelo, Netherlands EU Email: Tel.: +31 546 580 452 emeatoolservicecenter@panduit.com Fax.: +31 546 580 411...

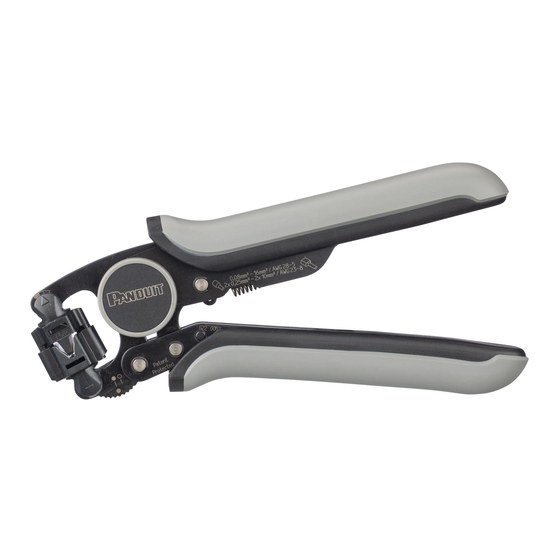

- Page 2 CT-1200 / CT-1201 Lineares Crimpwerkzeug für die Verarbeitung von Aderendhülsen mit und ohne Isolierkragen Linear crimping tool for processing wire-end fer- rules with and without insulating sleeve Patentiert | Patent protected Version 10/2022_REV.B Sprache | Language DE (Original) | Artikel-Nr. | Item-No.
-
Page 3: Table Of Contents
Kundendienst | Customer Service WEZAG GmbH & Co. KG Wittigstraße 8 35260 Stadtallendorf Deutschland +49 (0) 6428 704-0 kontakt@wezag.de www.wezag.de Inhaltsverzeichnis | Table of contents Einleitung | Introduction ...............4 Zu dieser Bedienungsanleitung | About this Manual ......4 Bestimmungsgemäße Verwendung | Intended Use ...... -
Page 4: Einleitung | Introduction
Bestimmungsgemäße Verwendung | Intended Use CT-1200 (Trapezoid profile): For crimping wire end ferrules with or without insulating collar 0.14 – 6 mm² (AWG 26 - 10) and twin wire end ferrules 2 x 0,34 mm² - 2 x 4 mm²... -
Page 5: Funktionsübersicht | Features Overview
Funktionsübersicht | Features Overview Vorderseite | Front Wechselbarer Crimp-Einsatz Interchangeable crimp insert Verriegelung Crimp-Einsatz Locking crimp insert Rückseite | Back Entriegelungsschraube Release screw Ergonomisch geformte Soft- Handgriffe Ergonomically formed soft- grips ... -
Page 6: Crimpen | Crimping
Crimpen | Crimping INFO Achten Sie darauf, dass der Leiter gemäß Spezifikation abisoliert ist. Make sure that the conductor is stripped according to the specification. -
Page 7: Crimp-Einsatz Wechsel | Crimp Insert Change
Crimp-Einsatz Wechsel | Crimp insert Change Drehen des Crimp-Einsatzes | Rotating the crimp insert INFO Drehen des Crimp-Einsatzes nur bei komplett geöffnetem Werkzeug. Rotating the crimp insert only when the tool is completely open. a 45°... -
Page 8: Vorzeitiges Entriegeln Des Werkzeugs | Premature Release Of The Tool
Vorzeitiges Entriegeln des Werkzeugs | Premature Release of the Tool INFO Den gecrimpten Leiter im Fall des vorzeitigen Entriegelns nicht verwenden! Do not use the crimped wire in case of a premature release! Wartung | Maintenance Entfernen Sie Staub, Feuchtigkeit und anderen Rückständen mit einer sauberen, weichen Bürste oder einem fusselfreien Tuch.
