Spielkombination
PSTE125.015

Advertisement

loading
Need help?

Need help?

Do you have a question about the PSTE125.015 and is the answer not in the manual?

Questions and answers

Related Manuals for BOERPLAY PSTE125.015

Summary of Contents for BOERPLAY PSTE125.015

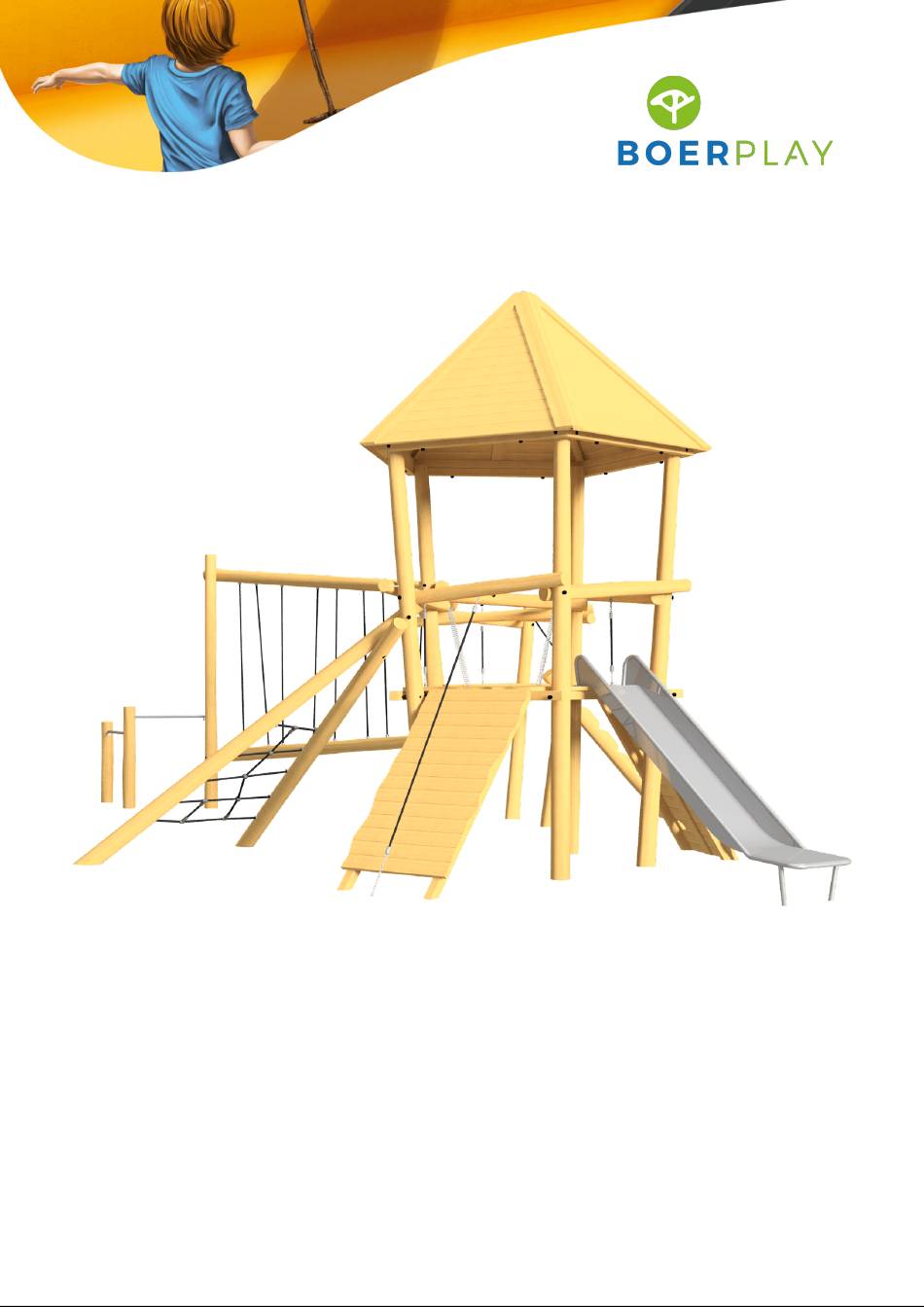

  • Page 1 Spielkombination PSTE125.015...
  • Page 2 7,33 m 6,27 m 4,65 m 4,51 m 4,29 m 3,90 m 1,58 m 0,00 m 4,68 m 3,30 m 3,00 m 1,45 m 1,10 m <0,35 m 0,90 m 0,00 m 0,00 m Benaming TOE PST 125 015 Palenwoud Title Tekening Opmerking...
  • Page 3 9,73 m Obstakelvrij EN-1176 Obstacle free EN-1176 Opvangzone Impact area Obstakelvrij WAS Obstacle free WAS Benaming TOE PST 125 015 Palenwoud Title Tekening Opmerking Adventure Play Drawing Comment Datum Obstakelvrije zone Obstacle free zone 18-1-2021 Date...
  • Page 4 1,65 m 1,01 m 0,65 m 2,26 m 0,86 m 3,65 m 1,80 m 1,68 m 0,92 m 3,30 m 2,36 m Grondmarkering Ground level marker 0,60 m 0,70 m 0,69 m Benaming TOE PST 125 015 Palenwoud Title Tekening Opmerking Adventure Play Drawing...
  • Page 5 Typeplaatje Identification plate Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Glijbaan 145 - 150 cm Module Robina Duikel Rek H=900 Duikel Rek H=1100 Verbindingsbalk 1,50 m Adventure Play Handtouw Adventure Play Opklimnet vlak Adventure Play Boomtrap 1,5m enkel Adventure Play Liaanbrug, aanbouw Adventure Play Klimwand 1,5m...
  • Page 6 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat - The modules which contain tubes are dimensioned at the top of the flanges...
  • Page 7 4,68 m < 0,60 m 3,00 m 2,78 m 2,28 m 1,45 m 0,93 m 0,62 m 0,00 m 0,00 m 4,68 m 2,00 m 0,00 m Benaming TOE PST 125 015 Palenwoud Title Tekening Opmerking Adventure Play Drawing Comment Datum Afmetingen Dimensions 18-1-2021...
  • Page 8 A-A ( 1 : 40 ) B-B ( 1 : 40 ) 0,35 m 0,80 m 0,80 m 0,30 m Benaming TOE PST 125 015 Palenwoud Title Tekening Opmerking Adventure Play Drawing Comment Datum Afmetingen Dimensions 18-1-2021 Date...
  • Page 9 LOGBUCH Art der Anzeige Adventure Play Artikelnummer PSTE125.015 Gerätename Spielkombination Maximale Fallhöhe 1,5 m Baujahr 2024 Zertifikat 065721 Kontrollstelle TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...

  • Page 10: Inspektion Und Wartung

    LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...

  • Page 11: Wartung

    Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß.
  • Page 12 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
  • Page 14 1,62 m 1,51 m 0,00 m Type Progr. Bew. Rev. Benaming Volgnr. Opmerking 5 x 70 - RVS A2-70 Schroef Assy Schroef Assy 5 x 50 - RVS A2-70 KRAALRING RVS FACET Paal 14-16 Lengte =1600 Standaard plank 120x20 Lengte = 500 Duikelbuis Adventure Play Benaming...
  • Page 15 1,82 m 1,72 m 0,00 m Type Progr. Bew. Rev. Benaming Volgnr. Opmerking 5 x 70 - RVS A2-70 Schroef Assy Schroef Assy 5 x 50 - RVS A2-70 Facet ring M5 - RVS A2-70 Paal 14-16 Lengte =1800 Standaard plank 120x20 Lengte = 500 Duikelbuis Adventure Play...
  • Page 16 Gaten >230mm Type Progr. Volgnr. Bew. Rev. Benaming Opmerking M12, L= 240, RVS A2-70 Draadeind+borgm.+ringen+dop ø10 X 60 - RVS A2-70 Houtdraadbout Paal 14-16 Lengte =4600 Paal 14-16 Lengte =4300 Standaard plank 120x20 Lengte = 2500 Opklimnet vlak Adventure Play Bus + VZ schroef Touw 16 mm Benaming...
  • Page 17 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking BORGMOER M12 - RVS A2-70 Sluitring D-sluiting 5 MM RVS Dop zwart Beschermdop M10-M12 RING KUNSTSTOF Slotbout met lip M12x120 Hercules touw Ø16 Zwart L = 500 mm Benaming MOD PST 016 232 B Handtouw Title Tekening...
  • Page 18 Gelijk aan bordes Equal to platform 2,13 m 2,34 m 2,17 m 1,62 m 1,37 m 0,28 m 0,08 m 0,00 m Gelijk aan paal C ( 1 : 10 ) Equal to pole B ( 1 : 4 ) Type Progr.
  • Page 19 Blad 1 van 2 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L 300 tot 360 mm Schroef Assy 5 x 70 - RVS A2-70 Veiligheidsschroef Pin-Torx - VZ 8.8 Paal 14-16 Lengte =4000 Paal 14-16 Lengte =3600 Standaard plank 120x20 Lengte = 500 Bus RVS schroefdraad touw d16...
  • Page 20 Blad 2 van 2 Openingen altijd > 230 mm (Openings always > 230 mm) Benaming MOD PST 027 014 Liaanbrug, aanbouw Title Tekening Opmerking Adventure Play Drawing Comment Datum Samenstelling module Assembly module 5-1-2021 Date...
  • Page 21 Grondmarkering Ground level marker 0,87 m Type Progr. Volgnr. Bew. Rev. Benaming Opmerking 5 x 50 - RVS A2-70 Schroef Assy ø10 X 50 - RVS A2-70 Houtdraadbout Gaten maken door klimgreep SLUITRING af te tekenen. Greep geheel in één plank. KRAALRING RVS FACET OPLOOP...
  • Page 22 Schroef Assy 5 x 70 - RVS A2-70 Lengte =1800 Paal 10-12 Paal 14-16 Lengte =3200 Paal 14-16 Lengte =3000 Standaard plank 120x20 Lengte = 1000 Vloertje 1,5 m Adventure Play MOD PST 030 069 © Copyright BOERplay 13-1-2022 Revision:...
  • Page 23 9 15 Alle openingen >25 mm < 0,30 mm A ( 1 : 4 ) Brug maken tussen de opgestelde torens. Ongeveer deze maten aanhouden voor de onderste ketting. Balkjes ongeveer 80cm lang. Aantal balkjes aanpassen aan lengte ketting: balkjes minimaal 25 mm maximaal 30mm uit elkaar! Bovenbalken op maat maken tussen de beide railingen.
  • Page 24 2,59 m 3,97 m 2,05 m Grondmarkering Ground level marker 0,00 m Type Progr. Bew. Rev. Benaming Volgnr. Opmerking M12, L= 180, RVS A2-70 Draadeind+borgm.+ringen+dop Draadeind+borgm.+ringen+dop M12, L= 200, RVS A2-70 Paal 14-16 Lengte =4000 Plank 120x20 Lengte = 1100 Daksteun Vijfhoekdak Grote vloer...
  • Page 25 B ( 1 : 4 ) C ( 1 : 5 ) A ( 1 :5 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Schroef Assy 5 x 45 - RVS A2-70 33 38 5 x 70 - RVS A2-70 Schroef Assy BORGMOER Sluitring...
  • Page 26 2,88 m Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Slotbout+dopm.+ringen M12, L= 140, RVS A2-70 Groot Dak Adventure Play Benaming MOD PST 050 002 Groot Dak Title Tekening Opmerking Adventure Play Drawing Comment Datum Samenstelling module Assembly module 31-7-2012 Date...
  • Page 27 Let op: toestel bij voorkeur niet met de glijbaan op het zuiden plaatsen. Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Borgdopmoer M10 - RVS A2-70 Attention: it is advisable not to oriënt Slotbout M10 x 50 - RVS A2-70 playground equipment with the slide SLUITRING facing south 145 cm...
  • Page 28 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 200, RVS A2-70 Paal 10-12 Lengte =1500 Benaming MOD PST 016 222 Verbindingsbalk 1,50 m Title Tekening Opmerking Adventure Play Drawing Comment Datum Samenstelling module Assembly module 1-2-2019 Date...
