Download
Share
Print this page
BOERPLAY PSTE110.018 Manual
  1. Manuals
  2. Brands
  3. BOERPLAY Manuals
  4. Play Sets & Playground Equipment
  5. PSTE110.018
  6. Manual

BOERPLAY PSTE110.018 Manual

Hide thumbs Also See for PSTE110.018:

Advertisement

Quick Links

Download this manual

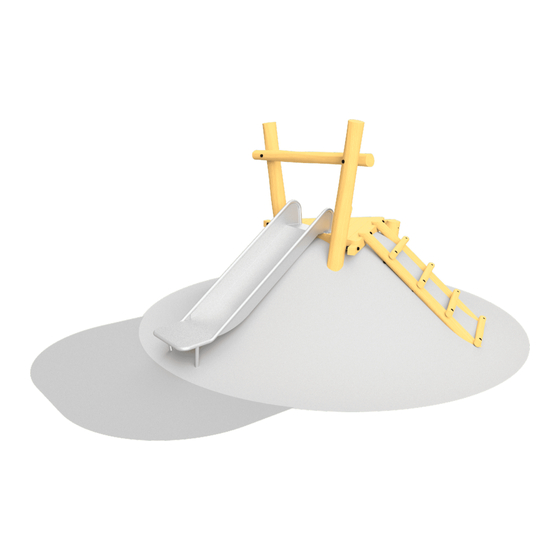

Talud Ablage mit Rutsche
PSTE110.018

Advertisement

loading
Need help?

Need help?

Do you have a question about the PSTE110.018 and is the answer not in the manual?

Questions and answers

Related Manuals for BOERPLAY PSTE110.018

Summary of Contents for BOERPLAY PSTE110.018

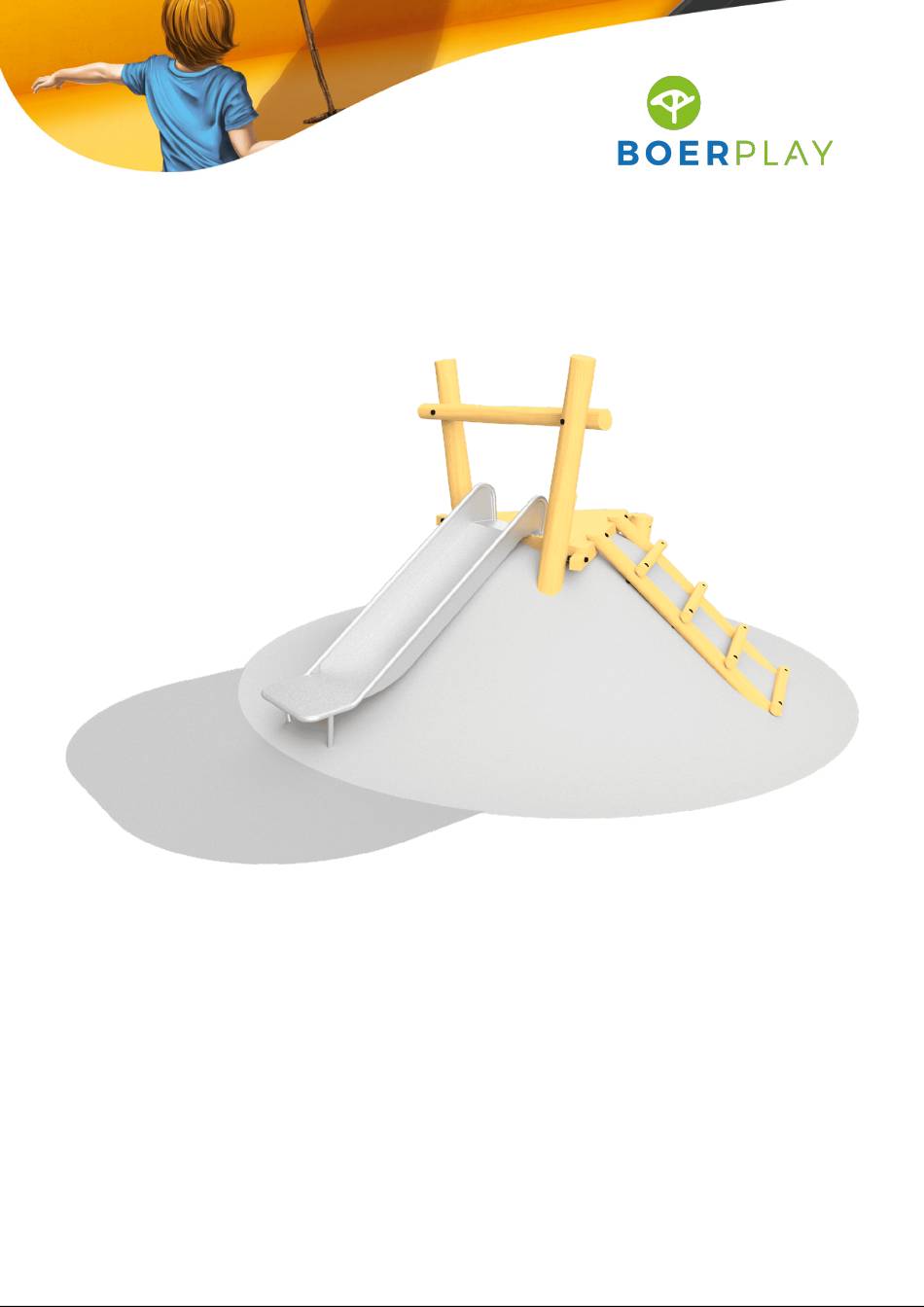

  • Page 1 Talud Ablage mit Rutsche PSTE110.018...
  • Page 2 3,11 m 2,67 m 1,63 m 1,42 m 0,00 m 2,12 m 2,02 m 1,03 m 0,00 m < 0,35 m Benaming Talud platform met gljibaan TOE PST 110 018 Title Tekening Opmerking Adventure Play Drawing Comment Datum Afmetingen Dimensions 5-10-2023 Date...
  • Page 3 > 1,50 m 5,38 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming Talud platform met gljibaan TOE PST 110 018 Title Tekening Opmerking Adventure Play Drawing Comment Datum Obstakelvrije zone Obstacle free zone 5-10-2023 Date...
  • Page 4 Benaming Talud platform met gljibaan TOE PST 110 018 Title Tekening Opmerking Adventure Play Drawing Comment Datum Bodemplan Groundplan 5-10-2023 Date...
  • Page 5 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Ladder 1,45 m Adventure Play Glijbaan 1 m Module Robina Boomtrap 1,0m los Adventure Play Huisje 200mm Adventure Play Benaming Talud platform met gljibaan TOE PST 110 018 Title Tekening Opmerking Adventure Play Drawing Comment Datum...
  • Page 6 Geleverde delen: Supplied parts: A - Toren A - Tower B - Glijbaan B - Slide C - Boomtrap C - Stair Tree D - Ladder D - Ladder Montagevolgorde: Assembly sequence: 1 - graaf de gaten volgens het bodemplan en plaats hierin A 1 - dig the holes in the ground plan and insert A 2 - Plaatst B, bevestig B met 1 aan A 2 - Place B, attach with B 1 to A...
  • Page 7 LOGBUCH Art der Anzeige Adventure Play Artikelnummer PSTE110.018 Gerätename Talud Ablage mit Rutsche Maximale Fallhöhe < 1,1 m Baujahr 2024 Zertifikat 034420 Kontrollstelle TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
  • Page 8 LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...

  • Page 9: Wartung

    Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß.
  • Page 10 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
  • Page 12 1,72 m Let op: toestel bij voorkeur niet met de glijbaan op het zuiden plaatsen. Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Borgdopmoer M10 - RVS A2-70 Attention: it is advisable not to oriënt Slotbout M10 x 50 - RVS A2-70 playground equipment with the slide CARROSSERIERING M10 x 30 x 2,5...
  • Page 13 0,07 m 0,11 m Type Progr. Volgnr Bew. Rev. Benaming Opmerking Paal 16-18 Lengte =3000 B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PST 026 005 Boomtrap 1,0m los Title...
  • Page 14 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 260, RVS A2-70 Schroef Assy 5 x 70 - RVS A2-70 30x30x14 Afstandsbus Lengte =1600 Paal 10-12 Paal 14-16 Lengte =1800 Paal 14-16 Lengte =800 Paal 14-16 Lengte =1900 Standaard plank 120x20 Lengte = 1200 Driehoeksvloer 0,59 en 0,95 Benaming...
  • Page 15 Manual de ensamblado - módulo Manuel de montage - module Ø Pre-drill Voorboren Vorbohren Pretaladrar Pré-percer Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 200, RVS A2-70 Ladder 1,45 m Adventure Play MAP 17 145 © Copyright BOERplay 25-1-2023 Revision:...
