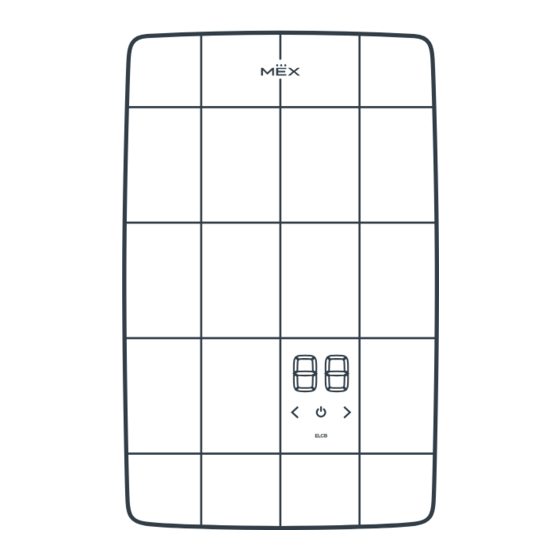

Mex CRAVE 35E Instruction Manual

คำชี ้ แ จง : เมื ่ อ ท า นเป ด กล อ งเพื ่ อ นำเครื ่ อ งออก อาจจะพบน้ ำ ที ่ ค  า งอยู  ใ นเครื ่ อ งซึ ่ ง เป น ปกติ เนื ่ อ งจากเป น การ
ทดสอบการทำงานของเครื ่ อ งในขั ้ น ตอนการผลิ ต
NOTE : You may find some water remaining in the shower heater at your first operation.
This is caused by the production line test. It is not a malfunction.
จั ด จำหน า ยโดย Distributed by
บริ ษ ั ท เพ็ น เค อิ น เตอร เ ทรดดิ ้ ง จำกั ด Pen K Inter Trading Co.,Ltd.
1000/63-64 อาคาร พี . บี . ทาวเวอร ชั ้ น ที ่ 16 ถนนสุ ข ุ ม วิ ท 71 แขวงคลองตั น เหนื อ เขตวั ฒ นา กรุ ง เทพฯ 10110
1000/63-64, PB Tower 16 th Floor, Sukhumvit 71 Road, North Klongtan, Wattana, Bangkok, 10110
Phone. 0-2493-6565 Fax. 0-2391-1141
ศู น ย บ ริ ก าร Service Center
66/3 หมู  6 ซอยสุ ข สวั ส ดิ ์ 76 ถนนสุ ข สวั ส ดิ ์ บางจาก พระประแดง สมุ ท รปราการ 10130
66/3 Moo 6, Suksawat 76 Rd., Bangchak, Phrapradang, Samutprakarn 10130
Phone. 0-2493-6565 Fax. 0-2464-1600 Email: Service2@penk.co.th
CRAVE 35E
CRAVE 45E
ฝ ก บั ว ปรั บ สายน้ ำ
12
Shower Head
ชุ ด สไลด บ าร
13
Slide Bar Set
ทางน้ ำ ออก
9
Outlet
แกนสํ า หรั บ ดั น ขึ ้ น เพื ่ อ ON สวิ ต ช ตั ด ไฟ
10
อั ต โนมั ต ิ (ELCB)
ELCB Lever ON
11
ปุ  ม ทดสอบการทำงานของสวิ ต ช ต ั ด ไฟ

ELCB Test

ควรติ ด ตั ้ ง เครื ่ อ งกรองน้ ำ ก อ นน้ ำ ไหลเข า เครื ่ อ งจะช ว ยกรองสิ ่ ง สกปรกและตะกรั น ที ่ จ ะจั บ กระเปาะทองแดง
เมื ่ อ ตะกรั น สะสมมากขึ ้ น จะทำให น ้ ำ ไหลไม ส ะดวก และทำให อ ายุ ก ารใช ง านของเครื ่ อ งทำน้ ำ อุ  น สั ้ น ลง
The filter unit should be installed before water flow into the shower unit. So it can filter the
dirt or calces which will be accumulated at the copper bulb inside the heater. Consequently
the water will flow improperly and shorten its usage life.
CRAVE 35E
CRAVE 45E
NAME OF PARTS
สวิ ต ช ต ั ด กระแสไฟฟ า (เบรกเกอร )
Circuit Breaker
1 ตั ว เลขแสดงค า อุ ณ หภู ม ิ ข องน้ ำ
The number show temperature
2
ปุ  ม ON-OFF เครื ่ อ ง
ON-OFF button
3 ปุ  ม ปรั บ เพิ ่ ม อุ ณ หภู ม ิ
Temperature increase button
4 ไฟแสดงสถานะไฟฟ า ผ า นเข า มายั ง เครื ่ อ งแล ว
LED Show LED on
5 ปุ  ม ปรั บ ลดอุ ณ หภู ม ิ
Temperature decrease button
6
วาล ว ปรั บ แรงดั น น้ ำ เข า
Inlet Water Valve
7 ตะแกรงกรองสิ ่ ง สกปรก
Water Filter
8 ทางน้ ำ เข า
Inlet วิ ธ ี ก ารประกอบฝาครอบกั บ ฐานเครื ่ อ งทำน้ ำ อุ  น HOW TO REASSEMBLE THE COVER
CRAVE 35E
CRAVE 45E
การถอดฝาครอบเครื ่ อ ง Take off the plastic cover.
1. ใช ไ ขควงขั น สกรู ด  า นล า งออก
2. ใช ม ื อ ดึ ง ฝาครอบพลาสติ ก ออกโดยการดึ ง จากด า นล า งขึ ้ น ด า นบน
วิ ธ ี ก ารสวมประกอบฝาครอบ How to reassembly the cover
1. ครอบฝาพลาสติ ก โดยการสวมจากด า นล า งให เ ข า ล็ อ คพอดี จากนั ้ น
2. ใช ไ ขควงขั น สกรู เ ข า กั บ เครื ่ อ งให แ น น
การติ ด ตั ้ ง
การต ิ ด ต ั ้ ง เคร ื ่ อ งทำน ้ ำ อ ุ  น จะต  อ งต ิ ด ต ั ้ ง โดยช  า งผ ู  ช ำนาญงานเคร ื ่ อ งทำน ้ ำ อ ุ  น จะต  อ งต  อ สายด ิ น เข  า ก ั บ เคร ื ่ อ ง หากม ี ข  อ สงส ั ย ให 
ติ ด ต อ ร า นค า หรื อ ผู  แ ทนจำหน า ย
Installation task must be done by the specialized mechanic. Make sure to ground the ground wire. If you
have any question or doubt, please contact or consult to dealer directly.
1. ยึ ด เครื ่ อ งติ ด กั บ ผนั ง ที ่ แ ข็ ง แรง ให ส ู ง จากพื ้ น ประมาณ 150-170 ซม.
หรื อ ตำแหน ง ที ่ เ หมาะสมขึ ้ น อยู  ก ั บ ความสู ง ของผู  ใ ช ง าน ประกอบ
สายน้ ำ จากวาล ว ในห อ งน้ ำ เข า กั บ เครื ่ อ งทางน้ ำ เข า (Water Inlet)
The machine must be installed at the stable wall
above the floor 150-170 cm. or at the proper position
depending on the user's height. The water hose have
to be connected at the water inlet only.
• วิ ธ ี ย ึ ด ติ ด ดั ง กล า วต อ งไม ข ึ ้ น อยู  ก ั บ การใช ส ารยึ ด ติ ด เนื ่ อ งจาก
สารยึ ด ติ ด ไม ถ ื อ ว า เป น ตั ว กลางยึ ด ติ ด เชื ่ อ ถื อ ได
• The method of fixing stated is not to depend on the
use of adhesives since they are not considered to be
a reliable fixing means.
2. การต อ ท อ น้ ำ และสายฝ ก บั ว
ใช เ ครื ่ อ งมื อ ที ่ ถ ู ก ต อ งในการติ ด ตั ้ ง การขั น ข อ ต อ ทางน้ ำ เข า และ
สายฝ ก บั ว ห า มใช เ ทปพั น เกลี ย ว ให ใ ส ป ระเก็ น ยางและขั น เข า
ด ว ยมื อ ไม ค วรใช ป ระแจ
Water hose and shower hose connection Using the
proper equipments to install the machine. Do not use
any tape at the water inlet and the shower hose and
do not forget to put in the rubber gasket on them.
After that tighten the plastic nut by hand, shall not
use wrench.
• ติ ด ตั ้ ง วาล ว ปรั บ ระดั บ แรงดั น น้ ำ ที ่ ท างน้ ำ เข า
Install water volume control at inlet
• ห า มติ ด ตั ้ ง วาล ว ที ่ ท างน้ ำ ออก
Do not install any value to water outlet
• ควรปรั บ ลู ก บิ ด ปรั บ ปริ ม าณน้ ำ เฉพาะที ่ ล ู ก บิ ด ปรั บ บริ เ วณ
ด า นทางน้ ำ เข า ของเครื ่ อ งทำน้ ำ อุ  น เท า นั ้ น
Should be adjust water volume at only inlet side
• ควรใช ฝ  ก บั ว ที ่ ต ิ ด มากั บ เครื ่ อ ง เพื ่ อ ให ใ ช ง านได อ ย า งมี ป ระสิ ท ธิ ภ าพ
Should use the shower head that comes with the
machine for efficient use.
• ต อ งติ ด ตั ้ ง วาล ว ปรั บ แรงดั น น้ ำ เข า ที ่ ม าพร อ มกั บ เครื ่ อ งที ่ ท างน้ ำ เข า
เพื ่ อ ใช ป รั บ แรงดั น น้ ำ สำหรั บ จุ ด ติ ด ตั ้ ง ที ่ ม ี แ รงดั น
Must be install water volume at inlet that comes with
the machine at the water inlet to adjust the water
pressure for installation with water pressure.
• ห า มติ ด ตั ้ ง วาล ว น้ ำ ใดๆ ทางด า นน้ ำ อุ  น ออกเด็ ด ขาด
Do not install any water valve on the hot water out side.
• ทางน ้ ำ เข  า ของเคร ื ่ อ งทำน ้ ำ อ ุ  น ไฟฟ  า ต  อ งไม  เ ช ื ่ อ มต  อ ก ั บ ทางน ้ ำ เข  า
ที ่ ไ ด ร ั บ จากระบบทำน้ ำ ร อ นอื ่ น ๆ
The water inlet of this appliance shall not be connected
to inlet water obtained from any other water heating
system.
3. การต อ สายดิ น
ควรติ ด ตั ้ ง เบรกเกอร ห รื อ สวิ ต ซ ต ั ด ไฟก อ นเข า เครื ่ อ งขนาด 20 แอมป
สายไฟก อ นเข า เครื ่ อ งต อ งใช ส ายไฟคู  ขนาด 2.5 ตารางมิ ล ลิ เ มตร
สำหรั บ รุ  น CRAVE 35E และเบรกเกอร 30 แอมป สายไฟคู 
ขนาด 4.0 ตารางมิ ล ลิ เ มตรสำหรั บ รุ  น CRAVE 45E

Wiring connection

The circuit breaker 20 Amp must be installed before
connecting the electric line to the unit.
Use 2.5 mm 2 double wire for wiring for CRAVE 35E
model and breaker 30 Amp double wire 4.0 mm
CRAVE 45E model.
4. ต อ งต อ สายดิ น เข า กั บ เครื ่ อ งเสมอ โดยสายดิ น จะต อ งมี ข นาด
2.5 ตารางมิ ล ลิ เ มตรและสายดิ น จะต อ งต อ กั บ แท ง สายดิ น ที ่ ท ำ
ด ว ยทองแดง หรื อ แท ง เหล็ ก อาบโลหะชนิ ด ป อ งกั น การผุ ก ร อ น
ซึ ่ ง แท ง สายดิ น จะต อ งฝ ง ลงดิ น อย า งน อ ยกว า 70 ซม. และจะต อ ง
แน ใ จว า ความต า นทานของดิ น จะต อ งน อ ยกว า 100 โอห ม ถ า
ความต า นทานของดิ น เกิ น กว า 100 โอห ม ใช แ ท ง สายดิ น ที ่ ม ี
ความยาวไม น  อ ยกว า 2.40 เมตร
Grounding connection The shower heater must always
2
be grounded by using 2.5 mm . Ground wire and the
ground wire length have to be longer than the other
wires. It has to be connected to the copper ground
rod. The ground rod must be placed under the ground
at least 70 cm. away from the surface. Make sure that
the resistance of the ground must not exceed 100
ohms. However, if it exceeds 100 ohms, it may be
necessary to use the ground rod longer than 2.40 m.
5. ทดลองกดปุ  ม ELCB TEST ว า ทำงานปกติ ห รื อ ไม
ถ า ทำงานปกติ ใ ห ด ั น แกนสวิ ต ช ต ั ด ไฟอั ต โนมั ต ิ ส ี ข าวด า นล า งขึ ้ น
เพื ่ อ ให ELCB พร อ มทำงานต อ ไป
Turn the ELCB reset switch to see if the water heater
works normally or not. If it works normally, push the
ELCB lever up so the ELCB will be ready to operate.
6. การประกอบสายฝ ก บั ว ด า นน้ ำ ออก เมื ่ อ เรี ย บร อ ยแล ว ทดสอบ
เป ด น้ ำ เข า เครื ่ อ งดู ว  า มี ร อยรั ่ ว หรื อ ไม ถ า มี แ ก ไ ขใหม ใ ห เ รี ย บร อ ย
Connect the shower hose to the water outlet. Then open
the water valve to check and repair if the water leaks.
วิ ธ ี ก ารประกอบฝาครอบ
กั บ ฐานเครื ่ อ งทำน้ ำ อุ  น
Unscrew the fixing screw of the bottom.
Pull out the plastic cover from the below to the top by hand.
ขั น สกรู ใ ห แ น น
Close the plastic cover by putting on from the bottom.
Make sure it fits into place. Then tighen the screw.
Use a screwdriver to tighten the screw on the EWH

INSTALLATION

150-170 cm
ประเก็ น ยาง
ท อ ฝ ก บั ว
Rubber gasket
Shower
ทางน้ ำ เข า
Inlet
ทางน้ ำ ออก
Outlet
ควรปรั บ ลู ก บิ ด ปรั บ ปริ ม าณน้ ำ เฉพาะที ่
ล ู ก บ ิ ด ปร ั บ บร ิ เ วณด  า นทางน ้ ำ เข  า ของ
เครื ่ อ งทำน้ ำ อุ  น เท า นั ้ น
Should be adjust water volume
at only inlet side
mm
190
13 mm
mm
210
สายดิ น
2
for
Ground
นำสายดิ น มาต อ ย้ ำ เข า กั บ Connector หางปลาแฉกหุ  ม
Connect the ground wiring to the wire terminals.
อย า งน อ ย 70 ซม.
at lease 70 cm
ปุ  ม กดทดสอบสวิ ต ช น ิ ร ภั ย
ดั น ขึ ้ น
ELCB Test
Push Up
HOW TO REASSEMBLE
THE COVER
สกรู
Screw
สกรู
Screw
ทางน้ ำ เข า
Inlet
ฝาครอบเครื ่ อ ง
Cover
ฝาครอบเครื ่ อ ง
Cover
