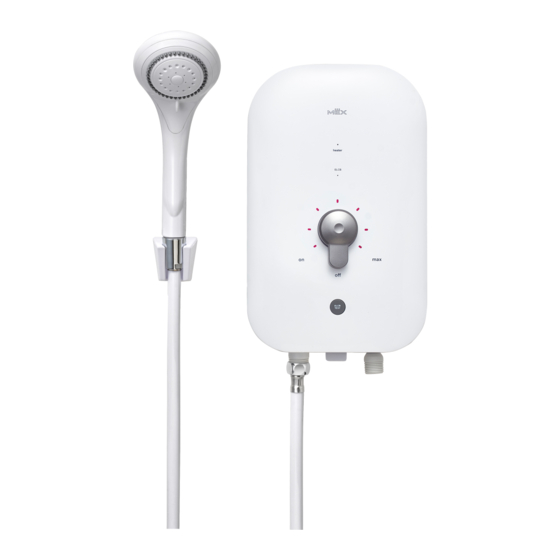

Mex COCO 350 Instruction Manual

คำชี ้ แ จง : เมื ่ อ ท า นเป ด กล อ งเพื ่ อ นำเครื ่ อ งออก อาจจะพบน้ ำ ที ่ ค  า งอยู  ใ นเครื ่ อ งซึ ่ ง เป น ปกติ เนื ่ อ งจากเป น การ
ทดสอบการทำงานของเครื ่ อ งในขั ้ น ตอนการผลิ ต
NOTE : You may find some water remaining in the shower heater at your first operation.
This is caused by the production line test. It is not a malfunction.
จั ด จำหน า ยโดย Distributed by
บริ ษ ั ท เพ็ น เค อิ น เตอร เ ทรดดิ ้ ง จำกั ด Pen K Intertrading Co.,Ltd.
1000/63-64 อาคาร พี . บี . ทาวเวอร ชั ้ น ที ่ 16 ถนนสุ ข ุ ม วิ ท 71 แขวงคลองตั น เหนื อ เขตวั ฒ นา กรุ ง เทพฯ 10110
1000/63-64, PB Tower 16 th Floor, Sukhumvit 71 Road, North Klongtan, Wattana, Bangkok, 10110.
Phone. 0-23910919 Fax. 0-2391-1141
ศู น ย บ ริ ก าร Service Center
66/3 หมู  6 ซอยสุ ข สวั ส ดิ ์ 76 ถนนสุ ข สวั ส ดิ ์ บางจาก พระประแดง สมุ ท รปราการ 10130
66/3 Moo 6, Suksawat 76 Rd., Bangchak, Phrapradang, Samutprakarn 10130
Phone. 0-2817-8999 Fax. 0-2464-1600 Email: Service2@penk.co.th
COCO 350
COCO 3C
COCO 5C
ฝ ก บั ว ปรั บ สายน้ ำ
Shower Head
ทางน้ ำ ออก
Outlet
ควรติ ด ตั ้ ง เครื ่ อ งกรองน้ ำ ก อ นน้ ำ ไหลเข า เครื ่ อ งจะช ว ยกรองสิ ่ ง สกปรกและตะกรั น ที ่ จ ะจั บ กระเปาะทองแดง
เมื ่ อ ตะกรั น สะสมมากขึ ้ น จะทำให น ้ ำ ไหลไม ส ะดวก และทำให อ ายุ ก ารใช ง านของเครื ่ อ งทำน้ ำ อุ  น สั ้ น ลง
The filter unit should be installed before water flow into the shower unit. So it can filter the
dirt or calces which will be accumulated at the copper bulb inside the heater. Consequently
the water will flow improperly and shorten its usage life.
COCO 350
COCO 3C
COCO 5C
NAME OF PARTS
สวิ ต ซ ต ั ด กระแสไฟฟ า (เบรกเกอร )
Circuit Breaker
หลอดไฟแสดงการทำงานของสวิ ต ซ Heater
Operation Lamp
หลอดไฟแสดงการทำงานของสวิ ต ซ ต ั ด ไฟ
อั ต โนมั ต ิ ELCB Lamp
แถบแสดงระดั บ ความร อ น Heat Display
ปุ  ม ปรั บ อุ ณ หภู ม ิ Temperature control knob
ปุ  ม ทดสอบการทำงานของสวิ ต ซ ต ั ด ไฟ
ELCB Test
วาล ว ปรั บ แรงดั น น้ ำ เข า Inlet Water Value
แกนสวิ ต ซ ต ั ด ไฟอั ต โนมั ต ิ ELCB Lever
ตะแกรงกรองสิ ่ ง สกปรก Water Filter
ทางน้ ำ เข า
Inlet
การติ ด ตั ้ ง เครื ่ อ งทำน้ ำ อุ  น จะต อ งติ ด ตั ้ ง โดยช า งผู  ช ำนาญงาน
เครื ่ อ งทำน้ ำ อุ  น จะต อ งต อ สายดิ น เข า กั บ เครื ่ อ ง หากมี ข  อ สงสั ย
ให ต ิ ด ต อ ร า นค า หรื อ ผู  แ ทนจำหน า ย
Installation task must be done by the specialized
mechanic. Make sure to ground the ground wire.
If you have any question or doubt, please contact
or consult to dealer directly.
1. ยึ ด เครื ่ อ งติ ด กั บ ผนั ง ที ่ แ ข็ ง แรง ให ส ู ง จากพื ้ น ประมาณ
150-170 ซม. หรื อ ตำแหน ง ที ่ เ หมาะสมขึ ้ น อยู  ก ั บ ความสู ง
ของผู  ใ ช ง าน ประกอบสายน้ ำ จากวาล ว ในห อ งน้ ำ เข า กั บ
เครื ่ อ งทางน้ ำ เข า (Water Inlet)
The machine must be installed at the stable wall
above the floor 150-170 cm. or at the proper position
depending on the user's height. The water hose have
to be connected at the water inlet only.
2. การต อ ท อ น้ ำ และสายฝ ก บั ว
ใช เ ครื ่ อ งมื อ ที ่ ถ ู ก ต อ งในการติ ด ตั ้ ง การขั น ข อ ต อ ทางน้ ำ เข า
และสายฝ ก บั ว ห า มใช เ ทปพั น เกลี ย ว ให ใ ส ป ระเก็ น ยางและ
ขั น เข า ด ว ยมื อ ไม ค วรใช ป ระแจ
Water hose and shower hose connection Using the
proper equipments to install the machine. Do not
use any tape at the water inlet and the shower
hose and do not forget to put in the rubber gasket
on them. After that tighten the plastic nut by hand,
shall not use wrench.
• ติ ด ตั ้ ง วาล ว ปรั บ ระดั บ แรงดั น น้ ำ ที ่ ท างน้ ำ เข า
Install water volume control at inlet
• ห า มติ ด ตั ้ ง วาล ว ที ่ ท างน้ ำ ออก
Do not install any value to water outlet
• ควรปรั บ ปุ  ม ปรั บ ปริ ม าณน้ ำ เฉพาะที ่ ป ุ  ม ปรั บ บริ เ วณด า น
ทางน้ ำ เข า ของเครื ่ อ งทำน้ ำ อุ  น เท า นั ้ น
Should be adjust water volume at only inlet side
3. การต อ สายดิ น
• ควรติ ด ตั ้ ง เบรกเกอร ห รื อ สวิ ต ซ ต ั ด ไฟก อ นเข า เครื ่ อ งขนาด
20 แอมป สายไฟก อ นเข า เครื ่ อ งต อ งใช ส ายไฟคู  ขนาด 2.5
ตารางมิ ล ลิ เ มตรสำหรั บ รุ  น COCO 350, COCO 3C และ
เบรคเกอร 30 แอมป ส ายในคู  ข นาด 4.0 ตารางมิ ล ลิ เ มตร
สำหรั บ รุ  น COCO 5C

Wiring connection

The circuit breaker (20 Amp) must be installed
before connecting the electric line to the unit.
- Use 2.5 mm double wire for wiring for COCO 350,
2
COCO 3C model and breaker 30 Amp, double
wire 4.0 mm for COCO 5C model.
2
4. ต อ งต อ สายดิ น เข า กั บ เครื ่ อ งเสมอ โดยสายดิ น จะต อ งมี
ขนาด 2.5 ตารางมิ ล ลิ เ มตรและสายดิ น จะต อ งต อ กั บ แท ง
สายดิ น ที ่ ท ำด ว ยทองแดง หรื อ แท ง เหล็ ก อาบโลหะชนิ ด กั น
ผุ กร อ น ซึ ่ ง แท ง สายดิ น จะต อ งฝ ง ลงดิ น อย า งน อ ยกว า 70 ซม.
และจะต อ งแน ใ จว า ความต า นทานของดิ น จะต อ งน อ ยกว า
100 โอมห ถ า ความต า นทานของดิ น เกิ น กว า 100 โอมห
ใช แ ท ง สายดิ น ที ่ ม ี ค วามยาวไม น  อ ยกว า 2.40 เมตร
Grounding connection The shower heater must
2
always be grounded by using 2.5 mm . Ground
wire and the ground wire length have to be longer
than the other wires. It has to be connected to
the copper ground rod. The ground rod must be
placed under the ground at least 70 cm. away
from the surface. Make sure that the resistance
of the ground must not exceed 100 ohms.
However, if it exceeds 100 ohms, it may be
necessary to use the ground rod longer than 2.40 m.
5. การประกอบสายฝ ก บั ว ด า นน้ ำ ออก เมื ่ อ เรี ย บร อ ยแล ว
ทดสอบเป ด น้ ำ เข า เครื ่ อ งดู ว  า มี ร อยรั ่ ว หรื อ ไม ถ า มี แ ก ไ ขใหม
ให เ รี ย บร อ ย

Connect the shower hose to the water outlet.

Then open the water valve to check and repair
if the water leaks.
6. ทดลองกดปุ  ม ELCB TEST ว า ทำงานปกติ ห รื อ ไม ถ า ทำงาน
ปกติ ใ ห ด ั น แกนสวิ ต ซ ต ั ด ไฟอั ต โนมั ต ิ ส ี ข าวด า นล า งขึ ้ น เพื ่ อ ให
ELCB พร อ มทำงานต อ ไป
Turn the ELCB reset switch to see if the water
heater works normally or not. If it works normally,
push the ELCB lever up so the ELCB will be ready
to operate.

INSTALLATION

150-170 Cm.
ประเก็ น ยาง
ท อ ฝ ก บั ว
Rubber gasket
Shower
190mm.
13 mm.
210mm.
13 mm.
อย า งน อ ย At lease 70 Cm.
