Mex CUBE 35E Instruction Manual

คำชี ้ แ จง : เมื ่ อ ท า นเป ด กล อ งเพื ่ อ นำเครื ่ อ งออก อาจจะพบน้ ำ ที ่ ค  า งอยู  ใ นเครื ่ อ งซึ ่ ง เป น ปกติ เนื ่ อ งจากเป น การ
ทดสอบการทำงานของเครื ่ อ งในขั ้ น ตอนการผลิ ต
NOTE : You may find some water remaining in the shower heater at your first operation.
This is caused by the production line test. It is not a malfunction.
จั ด จำหน า ยโดย Distributed by
บริ ษ ั ท เพ็ น เค อิ น เตอร เ ทรดดิ ้ ง จำกั ด Pen K Intertrading Co.,Ltd.
1000/63-64 อาคาร พี . บี . ทาวเวอร ชั ้ น ที ่ 16 ถนนสุ ข ุ ม วิ ท 71 แขวงคลองตั น เหนื อ เขตวั ฒ นา กรุ ง เทพฯ 10110
1000/63-64, PB Tower 16 th Floor, Sukhumvit 71 Road, North Klongtan, Wattana, Bangkok, 10110.
Phone. 0-23910919 Fax. 0-2391-1141
ศู น ย บ ริ ก าร Service Center
66/3 หมู  6 ซอยสุ ข สวั ส ดิ ์ 76 ถนนสุ ข สวั ส ดิ ์ บางจาก พระประแดง สมุ ท รปราการ 10130
66/3 Moo 6, Suksawat 76 Rd., Bangchak, Phrapradang, Samutprakarn 10130
Phone. 0-2817-8999 Fax. 0-2464-1600 Email: Service2@penk.co.th
ส ว นประกอบของเครื ่ อ ง

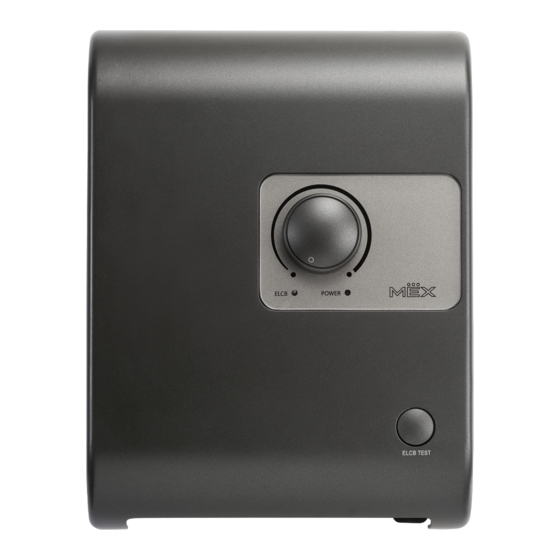

CUBE 35E, CUBE 5E, CUBE 6E
เครื ่ อ งทำน้ ำ อุ  น รุ  น CUBE อาจมี ส ี ท ี ่ แ ตกต า งกั น ตามการออกแบบ แต ส  ว นประกอบเหมื อ นกั น
CUBE will mane different colors according to the design but the parts are the same.
1. ลู ก บิ ด ปุ  ม ปรั บ อุ ณ หภู ม ิ
2. หลอดไฟแสดงการทํ า งาน Power
3. หลอดไฟแสดงการทํ า งานของสวิ ต ช ต ั ด ไฟอั ต โนมั ต ิ ELCB Lamp
4. ปุ  ม ทดสอบการทํ า งานของสวิ ต ช ต ั ด ไฟ
5. ทางน้ ำ เข า
6. ทางน้ ำ ออก
7. ฝ ก บั ว ปรั บ สายน้ ำ
8. วาล ว ปรั บ แรงดั น น้ ำ เข า
9. ตะแกรงกรองสิ ่ ง สกปรก
10. แกนสวิ ต ช ต ั ด ไฟอั ต โนมั ต ิ (ELCB)
11. ชุ ด สไลด บ าร
ควรติ ด ตั ้ ง เครื ่ อ งกรองน้ ำ ก อ นน้ ำ ไหลเข า เครื ่ อ งจะช ว ยกรองสิ ่ ง สกปรกและตะกรั น ที ่ จ ะจั บ กระเปาะทองแดง
เมื ่ อ ตะกรั น สะสมมากขึ ้ น จะทำให น ้ ำ ไหลไม ส ะดวก และทำให อ ายุ ก ารใช ง านของเครื ่ อ งทำน้ ำ อุ  น สั ้ น ลง
The filter unit should be installed before water flow into the shower unit. So it can filter the
dirt or calces which will be accumulated at the copper bulb inside the heater. Consequently
the water will flow improperly and shorten its usage life.
CUBE 35E
CUBE 5E
CUBE 6E
NAME OF PARTS
สวิ ต ช ต ั ด กระแสไฟฟ า (เบรกเกอร )
Circuit Breaker
Temperature control Knob
Heater Operation Lamp
ELCB Test
Inlet
Outlet
Shower Head
Inlet Water Valve
Water Filter
ELCB Lever
Slide Bar Set
การติ ด ตั ้ ง
การต ิ ด ต ั ้ ง เคร ื ่ อ งทำน ้ ำ อ ุ  น จะต  อ งต ิ ด ต ั ้ ง โดยช  า งผ ู  ช ำนาญงานเคร ื ่ อ งทำน ้ ำ อ ุ  น จะต  อ งต  อ สายด ิ น เข  า ก ั บ เคร ื ่ อ ง หากม ี ข  อ สงส ั ย ให 
ติ ด ต อ ร า นค า หรื อ ผู  แ ทนจำหน า ย
Installation task must be done by the specialized mechanic. Make sure to ground the ground wire. If you
have any question or doubt, please contact or consult to dealer directly.
1. ย ึ ด เคร ื ่ อ งต ิ ด ก ั บ ผน ั ง ท ี ่ แ ข ็ ง แรง ให  ส ู ง จากพ ื ้ น ประมาณ 150-
170 ซม. หรื อ ตำแหน ง ที ่ เ หมาะสมขึ ้ น อยู  ก ั บ ความสู ง ของผู  ใ ช ง าน
ประกอบสายน ้ ำ จากวาล  ว ในห  อ งน ้ ำ เข  า ก ั บ เคร ื ่ อ งทางน ้ ำ เข  า
(Water Inlet)
The machine must be installed at the stable wall
above the floor 150-170 cm. or at the proper position
depending on the user's height. The water hose have
to be connected at the water inlet only.
2. การต อ ท อ น้ ำ และสายฝ ก บั ว ใช เ ครื ่ อ งมื อ ที ่ ถ ู ก ต อ งในการ
ติ ด ตั ้ ง การขั น ข อ ต อ ทางน้ ำ เข า และสายฝ ก บั ว ห า มใช เ ทปพั น
เกลี ย ว ให ใ ส ป ระเก็ น ยางและขั น เข า ด ว ยมื อ ไม ค วรใช ป ระแจ
Water hose and shower hose connection Using the
proper equipments to install the machine. Do not
use any tape at the water inlet and the shower hose
and do not forget to put in the rubber gasket on
them. After that tighten the plastic nut by hand, shall
not use wrench.
• ติ ด ตั ้ ง วาล ว ปรั บ ระดั บ แรงดั น น้ ำ ที ่ ท างน้ ำ เข า
Install water volume control at inlet
• ห า มติ ด ตั ้ ง วาล ว ที ่ ท างน้ ำ ออก
Do not install any value to water outlet
• ควรปรั บ ลู ก บิ ด ปรั บ ปริ ม าณน้ ำ เฉพาะที ่ ล ู ก บิ ด ปรั บ บริ เ วณด า น
ทางน้ ำ เข า ของเครื ่ อ งทำน้ ำ อุ  น เท า นั ้ น
Should be adjust water volume at only inlet side
3. การต อ สายดิ น
• ควรติ ด ตั ้ ง เบรกเกอร ห รื อ สวิ ต ซ ต ั ด ไฟก อ นเข า เครื ่ อ งขนาด
20 แอมป สายไฟก อ นเข า เครื ่ อ งต อ งใช ส ายไฟคู  ขนาด 2.5
ตารางม ิ ล ล ิ เ มตรสำหร ั บ ร ุ  น CUBE 35E และเบรกเกอร 
30 แอมป สายไฟคู  ข นาด 4.0 ตารางมิ ล ลิ เ มตรสำหรั บ รุ  น
CUBE 5E, 6E
Wiring connection
• The circuit breaker (20 Amp) must be installed
before connecting the electric line to the unit.
- Use 2.5 mm 2 double wire for wiring for CUBE 35E
model and breaker 30 Amp, double wire 4.0 mm
for CUBE 5E, 6E model.
4. ต อ งต อ สายดิ น เข า กั บ เครื ่ อ งเสมอ โดยสายดิ น จะต อ งมี ข นาด
2.5 ตารางมิ ล ลิ เ มตรและสายดิ น จะต อ งต อ กั บ แท ง สายดิ น
ที ่ ท ำด ว ยทองแดง หรื อ แท ง เหล็ ก อาบโลหะชนิ ด ป อ งกั น การ
ผุ กร อ น ซึ ่ ง แท ง สายดิ น จะต อ งฝ ง ลงดิ น อย า งน อ ยกว า 70 ซม.
และจะต อ งแน ใ จว า ความต า นทานของดิ น จะต อ งน อ ยกว า
100 โอห ม ถ า ความต า นทานของดิ น เกิ น กว า 100 โอห ม
ใช แ ท ง สายดิ น ที ่ ม ี ค วามยาวไม น  อ ยกว า 2.40 เมตร
Grounding connection The shower heater must
2
always be grounded by using 2.5 mm . Ground
wire and the ground wire length have to be longer
than the other wires. It has to be connected to the
copper ground rod. The ground rod must be
placed under the ground at least 70 cm. away
from the surface. Make sure that the resistance
of the ground must not exceed 100 ohms.
However, if it exceeds 100 ohms, it may be
necessary to use the ground rod longer than 2.40 m.
5. ทดลองกดปุ  ม ELCB TEST ว า ทำงานปกติ ห รื อ ไม ถ า ทำงาน
ปกติ ใ ห ด ั น แกนสวิ ต ช ต ั ด ไฟอั ต โนมั ต ิ ส ี ข าวด า นล า งขึ ้ น เพื ่ อ ให
ELCB พร อ มทำงานต อ ไป
Turn the ELCB reset switch to see if the water heater
works normally or not. If it works normally, push the
ELCB lever up so the ELCB will be ready to operate.
6. การประกอบสายฝ ก บั ว ด า นน้ ำ ออก เมื ่ อ เรี ย บร อ ยแล ว ทดสอบ
เป ด น้ ำ เข า เครื ่ อ งดู ว  า มี ร อยรั ่ ว หรื อ ไม ถ า มี แ ก ไ ขใหม ใ ห เ รี ย บร อ ย
Connect the shower hose to the water outlet. Then
open the water valve to check and repair if the water
leaks.
INSTALLATION
150-170 Cm.
ทางน้ ำ เข า
Inlet
ประเก็ น ยาง
ท อ ฝ ก บั ว
Rubber gasket
Shower
ทางน้ ำ เข า
ทางน้ ำ ออก Inlet
Outlet
ÅÙ ¡ ºÔ ´
190mm.
13 mm.
210mm.
13 mm.
2
สายดิ น
Ground
อย า งน อ ย 70 ซม. at lease 70 Cm.
สวิ ต ช
