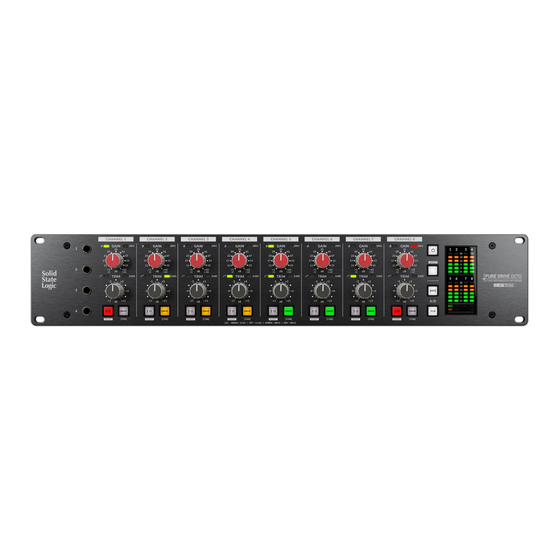

Solid State Logic PURE DRIVE OCTO User Manual
  1. Manuals
  2. Brands
  3. Solid State Logic Manuals
  4. Amplifier
  5. PURE DRIVE OCTO
  6. User manual

Solid State Logic PURE DRIVE OCTO User Manual

Hide thumbs Also See for PURE DRIVE OCTO:
Table of Contents

Advertisement

Quick Links

Download this manual
www.solid-state-logic.co.jp
PURE DRIVE OCTO
User Guide
(日本語版)
PURE DRIVE OCTO

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PURE DRIVE OCTO and is the answer not in the manual?

Questions and answers

Related Manuals for Solid State Logic PURE DRIVE OCTO

Summary of Contents for Solid State Logic PURE DRIVE OCTO

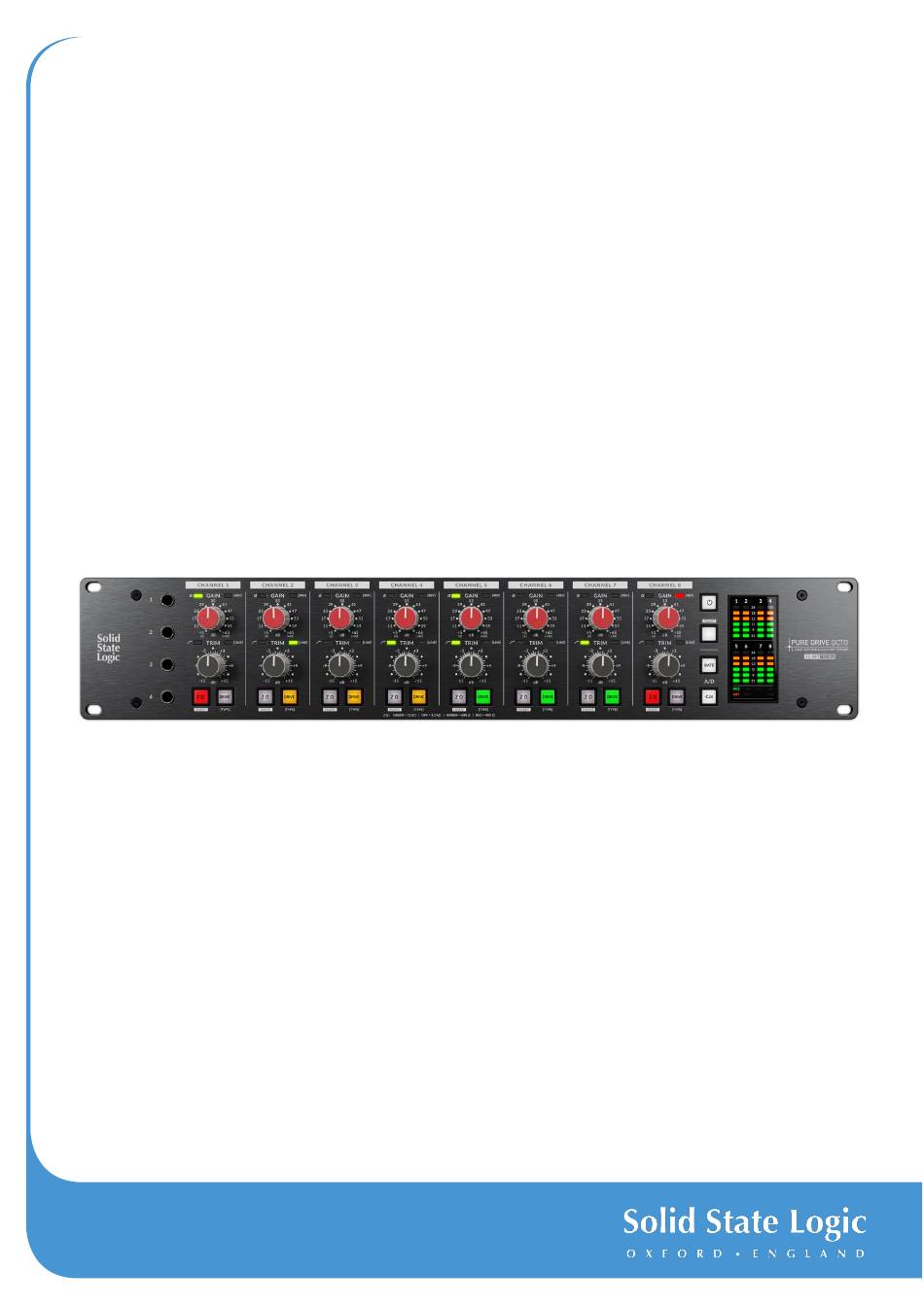

  • Page 1 PURE DRIVE OCTO User Guide (日本語版) PURE DRIVE OCTO...
  • Page 2 As research and development is a continual process, Solid State Logic reserves the right to change the features and specifications described herein without notice or obligation. Solid State Logic cannot be held responsible for any loss or damage arising directly or indirectly from any error or omission in this manual.

  • Page 3: Table Of Contents

    Auto Standby (Sleep) Mode Enable Auto Standby (Sleep) Timeout Re-purposing the Digital Outputs as DAW Outputs Safe Mode for Ø, +48V, HPF and LINE Push Functions Peak Hold Meter Release Factory Reset Troubleshooting Specifications Block Diagram Safety Notices PURE DRIVE OCTO User Guide...

  • Page 4: Overview

    オーディオ ・ インターフェースから からの出力として 個別に利用することもできます。 デジタル面では、 堅牢なデジタ ル ・ クロッキングのためのオートレンジ ・ ワードクロック入出力があります。 VHD™ ( 2006 SuperAnalogue™ Duality l バリアブル ・ ハーモニック ・ ドライブ は、 年に大型コンソール に採用された もので、 革新的な ベースの回路を搭載し、 ｢バルブの暖かさ｣ から ｢トランジスタの硬質さ｣ まで、 さまざまな音色の オプションを提供する回路です。 PURE DRIVE OCTO User Guide...

  • Page 5: Features

    ➤ 各国の 電源コード ➤ 安全シート 万が一、 本機を修理に出す必要がある場合に備えて、 元の箱と梱包材を保管しておく ことをお勧めします。 Rack Mounting, Heat and Ventilation ラックの取り付け、 熱と換気 PURE DRIVE OCTO は、 プロデューサーのデスクなどのラックに設置するように設計された、 2U、 19 インチのラックマウント機器で す。 PURE DRIVE OCTO から発生する熱が自然に拡散するように、 ユニッ トの上下に換気スペースを確保することをお勧めします。 本機のシャーシ側面には切り込みがありますので、 絶対に塞いだり覆ったりしないでください。 取り扱いの際は、 必ず本体が冷めてか ら行ってください。 Safety Notices 安全に関する注意事項 PURE DRIVE OCTO をご使用になる前に、 箱の中に入っている安全シートに記載されている安全に関する注意事項を必ずお読みく...

  • Page 6: Hardware Overview

    Hardware Overview Hardware Overview (ハードウェアの概要) このページでは PURE DRIVE OCTO ハードウェアの概要を説明します。 チュートリアルセクションでは、 各コントロールの詳細を説明 します。 Front Panel フロントパネル 4 x HI-Z/DI INSTRUMENT GAIN (COARSE) POLARITY & +48V METERING AND STATUS INPUTS ポジションの INDICATORS セグメント ・ メーター、 ギター/ベース/キーボードを ステップコントロールで 極性反転オン オフ サンプル ・ レート...

  • Page 7: Connections Overview

    6 - マスタークロッ クデバイスを ワードクロックインに接続 PURE DRIVE コネクターを使用して、 をデジタルクロッキングシステムの一部として接続します。 7 - AES/EBU デバイスを AES/EBU OUT に接続 ディストリビューション ・ システムや外部コンバーターなど、 AES/EBU 入力に対応した外部機器との接続に便利です。 8 - 外部プロセッシングを インサート ・ リターンズに接続 外部アナログプロセッサーからの出力を接続します。 9 - ラインレベル機器を ライン入力に接続 ライン ・ レベル機器からの出力を接続します。 PURE DRIVE OCTO User Guide...

  • Page 8: Tutorial

    Tutorial Tutorial (チュートリアル) Power On 電源オン リアパネルのロッカースイッチをオンの位置に動かして電源を入れます。 起動シーケンスが実行され、 +48V ボタンが数秒間点滅後、 通常の状態で起動します。 Front Panel Controls フロントパネルのコントロール Pure Drive OCTO には 8 チャンネルのプリアンプがあり、 各チャンネルに同じコントロールがあります。 +48V PHANTOM Ø POLARITY POWER LED FLIP LED GAIN HIGH PASS LINE INPUT LED FILTER LED TRIM ZΩ...
  • Page 9 ャンネルのインサート ・ リターンが有効になります (緑＝インサート ・ リターンが有効)。 ZΩ ボタンを通常の動作 (インピーダンス切り 替え) に戻すには、 本体右側の INSERT ボタンをもう一度押します。 インサート ・ リターンのポイントは、 コンバーターの直前の ため、 この信号経路に外部プロセッシング ( やコンプレッサーなど) を使用する場合に最適な方法です。 また、 インサート ・ リターン を使用してプリアンプ ・ ステージをバイパスして 変換する事もできます。 これは、 外部プリアンプを使用する場合や、 単純にアナロ グ ・ デジタル変換が必要な場合に便利です。 PURE DRIVE OCTO User Guide...
  • Page 10 高調波は Classic Drive 設定によるもので、 赤い高調波は Red) Asymmetric Drive モードによるものです。 Asymmetric Drive モードでは、 次高調波がより顕著であることに注意してください。 • Test tone 200 Hz, 29 dB Gain, input level -14.35 dBu. Prominent even Prominent odd harmonic harmonic (Asymmetric Drive) (Classic Drive) PURE DRIVE OCTO User Guide...

  • Page 11: Power, Digital Clock Setup & Metering

    メーター セグメント メーターは、 アナログ デジタル ・ コンバーター段の信号レベルを 単位で表示します。 ピークホールド ・ セグメントと リリースは、 お好みに合わせて調整できます。 詳細については、 このユーザーガイドの 「設定」 セクションを参照してください。 INSERT MODE インサート ・ モード INSERT MODE ボタンをオンにすると、 チャンネル ZΩ ボタンがインサート ・ リターンのイネーブル ディセーブルになります。 INSERT MODE ボタンがアクティブな間、 ボタンは明るい白色で点滅します。 PURE DRIVE OCTO User Guide...
  • Page 12 48 + x4 CLOCK クロック CLK ボタンを押すと、 クロック ・ ソースを変更できます — INT (インターナル)、 W/C (ワードクロック) から選択します。 CLK ボタンを長押しすると、 クロック ・ ソースのオプションが逆順に選択できます。 現在のクロック ・ ソースは、 ステータス ・ エリアの INT、 W/C のマークが点灯することで示されます。 ワードクロックが正常にロックしていない場合、 フロントパネルのサンプルレート表示が点滅し、 ソースが存在しない か、 使用可能なレートでないことを知らせます。 PURE DRIVE OCTO User Guide...
  • Page 13 Tutorial (USB 表示 緑色 本機が 経由でホスト ・ コンピュータに正常に接続されると緑色に点灯します。 接続時は、 フロントパネルの RATE ボタンと CLK ボタンは無効となります。 サンプルレートとクロックソースの調整はホストコンピュータで行ってください。 内蔵 オーディオインターフェースの詳細につい ては、 このユーザーガイドの オーディオインターフェースのセクションを参照してください。 PURE DRIVE OCTO User Guide...

  • Page 14: Rear Panel Connections

    アナログ出力 インサートセンド リアパネルのメス からバランス ・ アナログ出力にアクセスでき、 外部プロセッシング ・ デバイス 、 コンプレッサー等 に接続する ためのインサート ・ センドとしても使用できます。 Line Inputs ライン入力 リアパネルの D-Sub コネクタから専用のラインレベル入力を使用できます。 ライン入力をこのコネクタで接続する方が、 コンボ を抜き差しする手間が省け便利です。 と DB25 は並列に配線されています。 どちらか一方のみを使用し、 両方を同時に使用することは避けてください。 Insert Returns インサートリターン D-Sub リアパネルの コネクタからインサートリターンにアクセスできます。 PURE DRIVE OCTO User Guide...
  • Page 15 WORDCLOCK ワードクロック オートレンジのワードクロック入力と出力は、 コネクタで提供されます。 75Ω TERM ボタンはワードクロック入力を終端するスイッチです。 ワードクロック入力を 使用して、 それがクロッキングチェーンの最後のデバイスである場合はこのボタンをオン にします。 IEC Mains Inlet (IEC メインインレット PURE DRIVE はオートレンジ電源を採用しています。 を主電源ソケッ トに接続しスイッチで電源のオン オフを切り替えるだけです。 USB 'C' タイプのコネクターから、 内蔵 オーディオ ・ インターフェースに アクセスできます。 ホスト ・ コンピューター /DAW システムに接続してください。 PURE DRIVE OCTO User Guide...

  • Page 16: Usb Audio Interface

    SSL USB Control Panel PURE DRIVE ダウンロードが完了したら、 アプリケーションを開き、 デバイスを選択します。 Step 2 ASIO Device PURE DRIVE OCTO ASIO お使いのデバイスを選択した状態で、 タブを開き、 を つの ドライバーのいずれかにリンク します。 Step 3 ステップ ASIO で、 オーディオインターフェイスと同じ ドライバを選択します。 この例では、 SSL ASIO Driver 1 を選択します。 PURE DRIVE OCTO User Guide...

  • Page 17: Aggregate Soundcard (Mac Only)

    Mic/Line/Inst Analogue In 1 Mic/Line/Inst Analogue In 2 Mic/Line/Inst Analogue In 3 Mic/Line/Inst Analogue In 4 ANALOGUE CHANNELS 1-8 Mic/Line Analogue In 5 Mic/Line Analogue In 6 Mic/Line Analogue In 7 Mic/Line Analogue In 8 PURE DRIVE OCTO User Guide...

  • Page 18: Re-Purposing The Digital Outputs As Daw Outputs

    ADAT Out 6 ADAT Out 7 ADAT Out 8 ADAT Out 9 ADAT Out 10 ADAT Out 11 ADAT Out 12 ADAT OUT 1-8 [5-8] ADAT Out 13 ADAT Out 14 ADAT Out 15 ADAT Out 16 PURE DRIVE OCTO User Guide...

  • Page 19: Firmware Updates

    ADAT OUT 1-8 [5-8] ADAT Out 4 Firmware Updates (ファームウェアアップデート) SSL USB Audio Firmware Updater Mac/Windows 時折、 アプリケーション ( ) を通じて、 ファームウェアのアップデートが行われる ことがあります。 このようなアップデートは サポートサイト ) に記載されています。 SSL Support site ファームウェアのアップデートを行う際は、 ハブの使用を避け、 PURE DRIVE とコンピューターを直接 接続することをお 勧めします。 PURE DRIVE OCTO User Guide...

  • Page 20: Settings

    Settings Mode & Factory Reset Settings (設定) PURE DRIVE OCTO には、 設定可能な項目がいくつかあります。 これらの設定にアクセスするには、 CLK ボタンを押しながら電源をオンにします。 CLK を長押ししながら電源を にして どのスイッチがどの設定に影響するかを理解するために、 以下のページの情報をお読みください。 セッテイングモードに入る 設定を調整し終えたら、 STANDBY ボタンを長押しすると、 通常の動作モードに戻ります。 STANDBY を長押しで セッティングモードから出る Settings Layout - Overview Map 設定レイアウト — 概要マップ 以下は、 どのコントロール ボタンが各設定に影響するかを一目で確認するための簡単な図です。 PURE DRIVE OCTO User Guide...

  • Page 21: Button Brightness

    DRIVE は輝度を上げる Relay Feedback リレーフィードバック リレーフィードバック (ボタン押下時のクリック音) の有効 無効を設定できます。 これは起動シーケンスと通常動作に影響します。 有効 無効を切り替えるには: CLK ボタンを押しながら電源をオンにし、 設定モードに入ります。 Channel ２の GAIN コントロールを押します。 [48V] LED が点灯している場合、 リレーフィードバックが有効になっています (デフォルト)。 設定を保存し、 STANDBY ボタンを押したままにして設定モードを終了します。 または、 この手順を実行する前に、 他の設定の調整を続けてください。 チャンネル２ GAIN チャンネル２ GAIN リレー有効 リレー無効 PURE DRIVE OCTO User Guide...

  • Page 22: Autopower On Enable

    オートスタンバイモードを有効にした場合、 チャンネル８の ZΩ ボタンと DRIVE ボタンでタイ ムアウト時間 (自動的にスタンバイモードになるまでの時間) を増減することができます。 初期設定は 分です。 チャンネル８ボタン CLK ボタンを押しながら電源をオンにし、 設定モードに入ります。 Ω はタイムアウトを減らし、 オートスタンバイモードが有効になっていることを確認します (前の設定の説明を参照)。 DRIVE はタイムアウトを増やす チャンネル８の ZΩ ボタンと DRIVE ボタンでオートスタンバイタイムアウトを増減します。 設定を保存し、 STANDBY ボタンを押したままにして設定モードを終了します。 または、 この手順を実行する前に、 他の設定の調整を続けてください。 現在のタイムアウト設定は、 メーターの下部に 進法で表示されます。 オプションの詳細は次ページの表を参照してください。 メーター の最下段は タイムアウト設定を示します PURE DRIVE OCTO User Guide...

  • Page 23: Re-Purposing The Digital Outputs As Daw Outputs

    薄暗い白 内蔵 ソース(デフォルト) Dim White DAW USB (赤) = ソース チャンネル３の DRIVE ボタンの色 薄暗い白 内蔵 ソース(デフォルト) Dim White (緑) = DAW USB ソース Green 通常モード ： と ADAT へは コンバーターより信号が送られ る。 からデジタル出力へ信号が送られる。 44.1/48 kHz での例。 PURE DRIVE OCTO User Guide...

  • Page 24: Safe Mode For Ø, +48V, Hpf And Line Push Functions

    CLK ボタンを押しながら電源をオンにし、 設定モードに入ります。 チャンネル６の DRIVE ボタンを使用して、 お好みのメーターリリース設定を選択します (以下 のリストを参照)。 設定を保存し、 STANDBY ボタンを押したままにして設定モードを終了します。 または、 この手順を実行する前に、 他の設定の調整を続けてください。 チャンネル６ の DRIVE チャンネル６ トグル メーターリリース : DRIVE で メーターリリースを切り替える 緑色 : 遅め Green オレンジ色 : 標準 (デフォルト) Orange 赤色 : 高速 PURE DRIVE OCTO User Guide...

  • Page 25: Factory Reset

    ファク トリーリセッ トによって影響を受ける設定 ： • スイッチの状態 • シャフトスイッチの状態 • ボタンの明るさ (デフォルト ： ８段階中の５番目) • メーターの明るさ (デフォルト ： ８段階中の８番目) • リレーフィードバック (デフォルト ： オン) • オートパワーオン (デフォルト ： 有効) • オートスタンバイモード (デフォルト ： 無効) • オートスタンバイモードのタイムアウト (デフォルト ： 分) PURE DRIVE OCTO User Guide...

  • Page 26: Troubleshooting

    Troubleshooting & FAQs Troubleshooting (トラブルシューティング) UID Display (UID 表示 表示モードでは、 メイン ・ カードとフロント ・ パネル ・ カードの両方について、 現在使用中のフ ァームウェアの 番号とハードウェアのリビジョンが表示されます。 表示モードに入るに は、 電源投入時に RATE ボタンを長押しします。 各項目の桁数 : • ファームウェア : ５桁の数字 • メインボードハードウェアリビジョン : １桁の数字 • フロントパネルハードウェアリビジョン : １桁の数字 桁数はメーター上に 進数...
  • Page 27 Troubleshooting & FAQs Soak and Potentiometer Test Mode ソークとポテンショメーター ・ テスト ・ モード ソーク ・ モードは、 フロント ・ パネルのすべてのライトとインジケーターが正しく動作しているかチェックするために使用します。 以下のフェーズを繰り返します。 ソークモードに入るには、 電源投入時にチャンネル１の ZΩ と DRIVE ボタンを押し続けます。 すべてのスイッチが白色に点灯します。 すべてのスイッチが赤色に点灯します。 全スイッチ、 あれば緑点灯 (なければ薄白) ＋ メーターパターン 全インジケーター点灯 (機能により緑または赤) ＋ メーターパターン 5. 1. と同じだが、 メーターがフル点灯 6.

  • Page 28: Specifications

    Optical TOSLINK Port x2 Wordclock Input and Output BNC connector x 2 'C' Type USB Port x1 Environmental (動作環境) 温度 ： 稼働時 ： +1 ℃ 〜 30 ℃ 保管 ・ 運送時 ： -20 ℃ 〜 50 ℃ PURE DRIVE OCTO User Guide...
  • Page 29 Input Impedance 10 kΩ ADC Line-Up 24.0 dBu Frequency Response ±0.1 dB 20 Hz to 20 kHz THD+N Ratio 0.0005% typical 20 dBu, 1 kHz gain Dynamic Range 117 dB 20 Hz to 20 kHz, A-weighted PURE DRIVE OCTO User Guide...
  • Page 30 Appendices This Page Is Intentionally Almost Blank! PURE DRIVE OCTO User Guide...

  • Page 31: Block Diagram

    Appendices Block Diagram Block Diagram PURE DRIVE OCTO User Guide...

  • Page 32: Safety Notices

    ● 本製品を湿気にさらさないでください。 本機が正常に動作しないことがあります。 ● 本製品を落下させないでください。 本機が正常に動作しないことがあります。 ● 火災や感電の危険を避けるため、 本機を雨や湿気にさらさないでください。 ● 本製品に添付されているシール類をはがさないでください。 ● 本製品を設置する際は、 水平な場所に置いてください。 ● キャスター付きの台や振動がある場所、 不安定な場所に設置しないでください。 ● 本製品を安全に正しく ご使用いただくために、 次のような場所への設置は避けてください。 　- 振動が多い場所。 　- 気化した薬品が充満した場所や薬品に触れる場所。 　- 電気製品 ・ ・ 機器などの磁気を帯びている場所や電磁波が発生している場所。 　- 高周波雑音を発生する場所 　- 製氷庫や冷蔵庫、 冷凍庫など特に気温が下がる場所。 PURE DRIVE OCTO User Guide...
  • Page 33 ● 本製品のプラスチック部分の一部が光の具合によってキズのように見える場合があります。 プラスチック製品の製造過程で生じる ことがありますが構造上及び機能上の問題はありません。 ● 本機に接続されているケーブルに負担がかからないようにしてください。 また、 ケーブル類は踏んだり引っ張ったり、 つまずいた りすることのないよう注意してください。 指示 ● 本体にほこりをためないようにし、 清潔な環境で使用してください。 ● メーカーが推奨するアタッチメント アクセサリのみを使用してください。 ● 電源が入らないなど本機が正常な動作をしない場合、 また、 変なにおいがする、 煙が出ているなど異常がある場合は、 電源プラ グを抜き、 お買い求めの販売店に点検 ・ 修理を依頼してください。 ● インチラックに取り付ける場合は、 必ず全てのネジを締め付け固定してください。 また、 上下に の隙間を開け、 換気口を塞が ないようにしてください。 PURE DRIVE OCTO User Guide...
  • Page 34 ● 電源ケーブル、 電源アダプタを風呂場や加湿器のそばなど湿度の高いところに設置しないでください。 指示 ● 必ず付属の電源コード、 もしくは電源アダプタを使用してください。 ● 電源プラグは根本まで差し込んでください。 ● 電源プラグにほこりやゴミなどが付着している場合は、 乾いた布でふき取ってください。 ● 100V(50Hz/60Hz) 本製品、 また本製品同梱の電源アダプタは日本国内 の電源専用です。 100V 必ず交流 のコンセントを単独で使用してください。 他の電源で使用すると火災、 感電、 故障の原因となります。 ● 本製品の電源プラグとコンセントの間のほこりは、 定期的に取り除いてください。 火災の原因となることがあります。 ● 移動させる場合は、 本製品の電源ケーブル （もしくは電源アダプタ） をコンセントから抜き、 すべてのケーブルを外したことを確認 のうえ、 行って下さい。 PURE DRIVE OCTO User Guide...
  • Page 35 Appendices This Page Is Intentionally Almost Blank! PURE DRIVE OCTO User Guide...
  • Page 36 PURE DRIVE OCTO...
