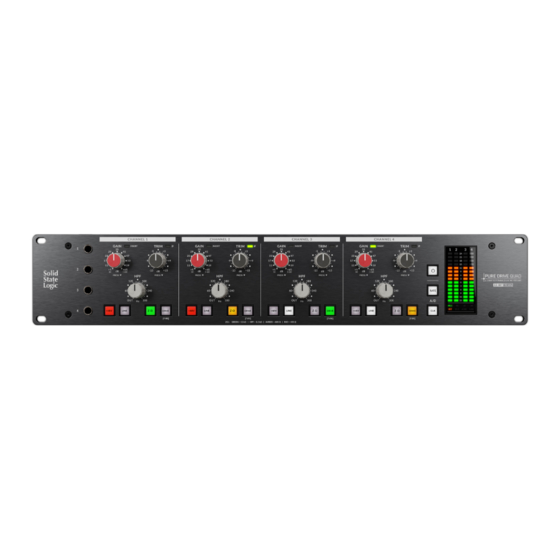

Solid State Logic PURE DRIVE QUAD User Manual

Hide thumbs Also See for PURE DRIVE QUAD:
Table of Contents

Advertisement

Quick Links

Download this manual
www.solid-state-logic.co.jp
PURE DRIVE QUAD
User Guide
(日本語版)
PURE DRIVE QUAD

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PURE DRIVE QUAD and is the answer not in the manual?

Questions and answers

Related Manuals for Solid State Logic PURE DRIVE QUAD

Summary of Contents for Solid State Logic PURE DRIVE QUAD

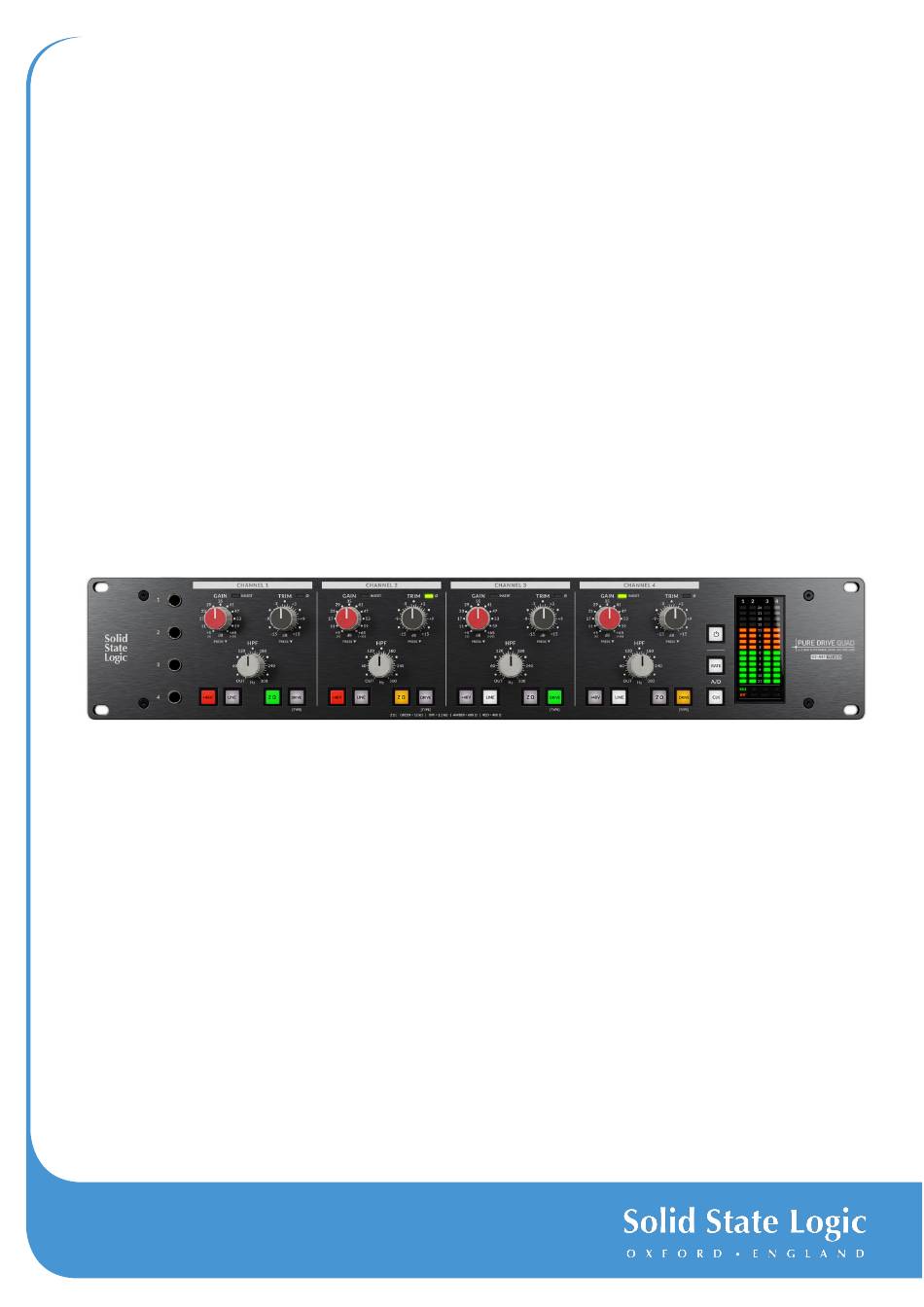

  • Page 1 PURE DRIVE QUAD User Guide (日本語版) PURE DRIVE QUAD...
  • Page 2 As research and development is a continual process, Solid State Logic reserves the right to change the features and specifications described herein without notice or obligation. Solid State Logic cannot be held responsible for any loss or damage arising directly or indirectly from any error or omission in this manual.

  • Page 3: Table Of Contents

    Auto Standby (Sleep) Mode Enable Auto Standby (Sleep) Timeout Re-purposing the Digital Outputs as DAW Outputs Safe Mode for INSERT and Ø Push Functions Peak Hold Meter Release Factory Reset Troubleshooting Specifications Block Diagram Safety Notices PURE DRIVE QUAD User Guide...

  • Page 4: Overview

    オーディオ ・ インターフェースから からの出力として 個別に利用することもできます。 デジタル面では、 堅牢なデジタ ル ・ クロッキングのためのオートレンジ ・ ワードクロック入出力があります。 VHD™ ( バリアブル ・ ハーモニック ・ ドライブ は、 2006 年に大型コンソール SuperAnalogue™ Duality l に採用された もので、 革新的な ベースの回路を搭載し、 ｢バルブの暖かさ｣ から ｢トランジスタの硬質さ｣ まで、 さまざまな音色の オプションを提供する回路です。 PURE DRIVE QUAD User Guide...

  • Page 5: Features

    ADAT、 AES、 USB によるアナログ / デジタル接続 DAW 出力 (USB) から ADAT と AES へデジタルオーディオを出力する機能 • ADAT LINK IN 接続による 2 台の PURE DRIVE QUAD のカスケード接続 • • 44.1 / 48kHz で 12 イン / 12 アウト ( 4 アナログ + 8 ADATインプッ ト (リンク ・ イン経由) / 4 AES + 8 ADAT アウトプッ ト) を提供する...

  • Page 6: Hardware Overview

    Hardware Overview Hardware Overview (ハードウェアの概要) このページでは PURE DRIVE QUAD ハードウェアの概要を説明します。 チュートリアルセクションでは、 各コントロールの詳細を説明 します。 Front Panel フロントパネル 4 x HI-Z/DI INSTRUMENT GAIN (COARSE) TRIM (FINE) METERING AND STATUS +/-15dB INPUTS ポジションの 刻みで の セグメント ・ メーター、 ギター/ベース/キーボードを ステップコントロールで ゲインを持つ ポジション サンプル ・ レート...

  • Page 7: Connections Overview

    4 - 2 台目の PURE DRIVE クワッ ドユニッ トの ADAT OUT を ADAT LINK IN に接続 2 台目の PURE DRIVE QUAD の ADAT OUT を 1 台目の ADAT LINK に接続します。 これにより、 最大 8 チャンネルのオーディオを ADAT OUT 経由で 1 x ADAT オプティカルケーブルで送信する事ができます。...

  • Page 8: Tutorial

    Tutorial Tutorial (チュートリアル) Power On 電源オン リアパネルのロッカースイッチをオンの位置に動かして電源を入れます。 起動シーケンスが実行され、 +48V ボタンが数秒間点滅後、 通常の状態で起動します。 Front Panel Controls フロントパネルのコントロール Pure Drive QUAD には 4 チャンネルのプリアンプがあり、 各チャンネルに同一のコントロールがあります。 Ø POLARITY INSERT LED FLIP LED GAIN TRIM HIGH PASS FILTER +48V PHANTOM DRIVE [TYPE] POWER ZΩ MIC/LINE...
  • Page 9 (12kΩ) のままにしておく ことをお 勧 めします。 リボンマイクやダイナミックマイクの場合、 イン Green ピーダンスは個々のマイクの固有のトーンに影響するため、 のような強力なトーンシェーピングツールとして使用できます。 これは マイクロホンの出力インピーダンスが全周波数帯域で一定ではないという原理に基づいています。 • 高い入力インピーダンスを選ぶと、 マイクロホンの自然なレスポンスからの偏差が少なくなり、 その結果、 よりバランスのとれた自 然な響きの周波数レスポンスが得られます。 一般的な経験則では、 プリアンプの入力インピーダンスは、 マイクロホンの出力イン ピーダンスの少なく とも 倍が望ましいとされています。 • 入力インピーダンスが低いほど、 マイクからのレスポンスが強調されそれぞれのマイクの音色や特徴が引き立ちます。 マイクの出 力インピーダンスが平均より高い周波数は減衰し、 インピーダンスが低い周波数はブーストされます。 • 入力インピーダンスの高い設定から低い設定に変えるとレベルがわずかに下がります。 これは正常であり、 マイクの出力インピー ダンスとプリアンプの入力インピーダンスの比が大きくなった結果です。 PURE DRIVE QUAD User Guide...
  • Page 10 高調波は Classic Drive 設定によるもので、 赤い高調波は Red) Asymmetric Drive モードによるものです。 Asymmetric Drive モードでは、 次高調波がより顕著であることに注意してください。 • Test tone 200 Hz, 29 dB Gain, input level -14.35 dBu. Prominent even Prominent odd harmonic harmonic (Asymmetric Drive) (Classic Drive) PURE DRIVE QUAD User Guide...

  • Page 11: Power, Digital Clock Setup & Metering

    Power, Digital Clock Setup & Metering 電源、 デジタルクロック設定、 メーター METERING STANDBY MODE SAMPLE RATE CLOCK SOURCE STATUS Metering メーター セグメント メーターは、 アナログ デジタル ・ コンバーター段の信号レベルを 単位で表示します。 ピークホールド ・ セグメントとリリースは、 お好みに合わせて調整できます。 詳細については、 このユーザーガイドの ｢設定｣ セクション を参照してください。 PURE DRIVE QUAD User Guide...
  • Page 12 48 + x4 CLOCK クロック CLK ボタンを押すとクロック ・ ソースを変更できます。 INT (インターナル)、 W/C (ワードクロック)、 ADAT から選択し ます。 CLK ボタンを長押しすると、 クロック ・ ソースのオプションが逆順に選択できます。 現在のクロック ・ ソースは、 ステータス ・ エリアの INT、 W/C、 ADAT マークの点灯で示されます。 ワードクロックが正常にロックしていない場合、 フロントパネルのサンプルレート表示が点滅し、 ソースが存在しない か、 使用可能なレートでないことを知らせます。 PURE DRIVE QUAD User Guide...
  • Page 13 Tutorial (USB 表示 緑色 本機が 経由でホスト ・ コンピュータに正常に接続されると緑色に点灯します。 接続時は、 フロントパネルの RATE ボタンと CLK ボタンは無効となります。 サンプルレートとクロックソースの調整はホストコンピュータで行ってください。 内蔵 オーディオインターフェースの詳細につい ては、 このユーザーガイドの オーディオインターフェースのセクションを参照してください。 PURE DRIVE QUAD User Guide...

  • Page 14: Rear Panel Connections

    からバランス ・ アナログ出力にアクセスでき、 外部プロセッシング ・ デバイス 、 コンプレッサー等 に接続する ためのインサート ・ センドとしても使用できます。 Insert Returns & Line Inputs インサートリターンとライン入力 リアパネルの D-Sub コネクタから、 インサートリターンと 専用ラインレベル入力にアクセスできます。 コンボ を抜き差しする手間 D-Sub を省くため、 ライン入力をこのコネクタで接続する方が便利です。 これらの接続にアクセスするには、 からメス へのブレー クアウトケーブルをご使用ください。 DB25 と は並列に配線されています。 どちらか一方のみを使用し、 両方を同時に使用することは避けてください。 PURE DRIVE QUAD User Guide...
  • Page 15 - 176.4/192 kHz (S/MUX) の場合、 チャンネルのデジタル伝送が可能です。 LINK IN リンク PURE DRIVE QUAD 台の をカスケード接続することで、 １本の ADAT オプティカルケーブルを接続 先のデバイスに接続することができます。 フロントパネルの ボタンで ADAT をクロックソースとし て選択してください。 AUDIO INTERFACE 1st PURE DRIVE QUAD (Clock Follower) 2nd PURE DRIVE QUAD (Master) PURE DRIVE QUAD User Guide...
  • Page 16 ワードクロック オートレンジのワードクロック入力と出力は、 コネクタで提供されます。 75Ω TERM ボタンはワードクロック入力を終端するスイッチです。 ワードクロック入 力を使用して、 それがクロッキングチェーンの最後のデバイスである場合はこのボ タンをオンにします。 IEC Mains Inlet (IEC メインインレット PURE DRIVE はオートレンジ電源を採用しています。 を主電源ソケッ トに接続しスイッチで電源のオン オフを切り替えるだけです。 USB 'C' タイプのコネクターから、 内蔵 オーディオ ・ インターフェー /DAW スにアクセスできます。 ホスト ・ コンピューター システムに接続して ください。 PURE DRIVE QUAD User Guide...

  • Page 17: Usb Audio Interface

    SSL USB Control Panel PURE DRIVE ダウンロードが完了したら、 アプリケーションを開き、 デバイスを選択します。 Step 2 ステップ ASIO Device PURE DRIVE QUAD ASIO お使いのデバイスを選択した状態で、 タブを開き、 を つの ドライバーのいずれかにリンク します。 Step 3 ステップ ASIO で、 オーディオインターフェイスと同じ ドライバを選択します。 この例では、 SSL ASIO Driver 1 を選択します。 PURE DRIVE QUAD User Guide...

  • Page 18: Aggregate Soundcard (Mac Only)

    ADAT In 3 ADAT In 4 176.4/192 kHz SOURCE TYPE SOURCE NAME DAW Input (via USB) Mic/Line/Inst Analogue In 1 Mic/Line/Inst Analogue In 2 ANALOGUE CHANNELS 1-4 Mic/Line/Inst Analogue In 3 Mic/Line/Inst Analogue In 4 PURE DRIVE QUAD User Guide...

  • Page 19: Re-Purposing The Digital Outputs As Daw Outputs

    AES EBU Out 3/4 ADAT Out 1 ADAT Out 2 ADAT OUT ADAT Out 3 ADAT Out 4 176.4/192 kHz DAW Output (via USB) PURE DRIVE CONNECTOR AES EBU Out 1/2 AES/EBU XLR OUTPUTS AES EBU Out 3/4 PURE DRIVE QUAD User Guide...

  • Page 20: Firmware Updates

    Tutorial Firmware Updates (ファームウェアアップデート) SSL USB Audio Firmware Updater Mac/Windows アプリケーション ( ) を通じて、 ファームウェアのアップデートが行われることが あります。 このようなアップデートは サポートサイト SSL Support site ) に記載されています。 ファームウェアのアップデートを行う際は、 ハブの使用を避け、 PURE DRIVE とコンピューターを直接 接続することをお勧 めします。 PURE DRIVE QUAD User Guide...

  • Page 21: Settings

    Settings Mode & Factory Reset Settings (設定) PURE DRIVE QUAD には設定可能な項目がいくつかあります。 これらの設定にアクセスするには、 CLK ボタンを押しながら電源をオンにします。 CLK を長押ししながら どのスイッチがどの設定に影響するかを理解するために、 以下のページの情報をお読みください。 電源を にして セッテイングモードに入る 設定を調整し終えたら、 STANDBY ボタンを長押しすると、 通常の動作モードに戻ります。 STANDBY を長押しで セッティングモードから出る Settings Layout - Overview Map 設定レイアウト — 概要マップ 以下は、 どのコントロール ボタンが各設定に影響するかを一目で確認するための簡単な図です。 PURE DRIVE QUAD User Guide...

  • Page 22: Button Brightness

    TRIM コントロールを押します。 Ø LED が 緑色 に点 GREEN 灯している場合、 リレー ・ フ ィードバックが有効になっています (デフォルト)。 Ø LED が消灯している場合、 リレー ・ フィードバックが無効になっています。 1 TRIM 1 TRIM 設定を保存し、 STANDBY ボタンを押したままにして設定モードを終了しま チャンネル チャンネル す。 または、 この手順を実行する前に、 他の設定の調整を続けてください。 リレー有効 リレー無効 PURE DRIVE QUAD User Guide...

  • Page 23: Autopower On Enable

    ムアウト時間 (自動的にスタンバイモードになるまでの時間) を増減することができます。 初期 設定は 分です。 チャンネル４ボタン Ω は CLK ボタンを押しながら電源をオンにし、 設定モードに入ります。 タイムアウトを減らし、 オートスタンバイモードイネーブルが 有効になっていることを確認します (前の設定の説明 DRIVE はタイムアウトを増やす を参照)。 チャンネル４の ZΩ ボタンと DRIVE ボタンでオートスタンバイタイムアウトを増減します。 設定を保存し、 STANDBY ボタンを押したままにして設定モードを終了します。 または、 この手順を実行する前に、 他の設定の調整を続けてください。 現在のタイムアウト設定は、 メーターの下部に 進法で表示されます。 オプションの詳細は次ページの表を参照してください。 メーター の最下段は タイムアウト設定を示します PURE DRIVE QUAD User Guide...

  • Page 24: Re-Purposing The Digital Outputs As Daw Outputs

    チャンネル２ LINE ボタンの色: Dim White 薄暗い白 = 内蔵 ソース (デフォルト) チャンネル２ LINE ボタンの色: Bright White 明るい白 DAW USB ソース ADAT 通常モード ： コンバーターから供給される と 出力 はデジタル出力モードを供給 ： ADAT 44.1/48 kHz から供給される と 。 例 ： PURE DRIVE QUAD User Guide...

  • Page 25: Safe Mode For Insert And Ø Push Functions

    CLK ボタンを押しながら電源をオンにし、 設定モードに入ります。 チャンネル３の DRIVE ボタンを使用して、 お好みのメーターリリース設定を選択します (以下 のリストを参照)。 設定を保存し、 STANDBY ボタンを押したままにして設定モードを終了します。 または、 この手順を実行する前に、 他の設定の調整を続けてください。 DRIVE チャンネル３ トグル メーターリリース : チャンネル３ の 緑色 : 遅め DRIVE で Green メーターリリースを切り替える オレンジ色 : 標準 (デフォルト) Orange 赤色 : 高速 PURE DRIVE QUAD User Guide...

  • Page 26: Factory Reset

    ファク トリーリセッ トによって影響を受ける設定 ： • スイッチの状態 • シャフトスイッチの状態 • ボタンの明るさ (デフォルト ： ８段階中の５番目) • メーターの明るさ (デフォルト ： ８段階中の８番目) • リレーフィードバック (デフォルト ： オン) • オートパワーオン (デフォルト ： 有効) • オートスタンバイモード (デフォルト ： 無効) • オートスタンバイモードのタイムアウト (デフォルト ： 分) PURE DRIVE QUAD User Guide...

  • Page 27: Troubleshooting

    上から１行目から５行目まで ： ファームウェア １ ～ ５桁目 下から : １行目 メインボードリビジョン桁 ２行目 フロントパネルリビジョン桁 点灯していない場合は “0”、 点灯している場合は “1” を意味します。 以下の表を参照ください ： 1st LED 2nd LED 3rd LED 4th LED Digit ユニッ トの電源が通常動作に戻るまで、 STANDBY ボタンを押し続けて 表示モードを終了します。 もし情報の見方が分からない場合は 表示された数字を写真に撮っておいてください。 のサポートエンジニアがお手伝いします。 PURE DRIVE QUAD User Guide...
  • Page 28 全インジケーター点灯 (機能により緑または赤) ＋ メーターパターン 5. 1. と同じだが、 メーターがフル点灯 6. 2. と同じだが、 メーターがフル点灯 7. 3. と同じだが、 メーターがフル点灯 8. 4. と同じだが、 メーターがフル点灯 このモードでは、 ポテンショメーターの正しい動作をテストすることも可能です。 ポテンショメーターのポジションを変更すると、 確認のフィードバックとしてリレーがクリックします。 チャンネル１の GAIN は、 パターンを循環させるスピードをコントロールします。 左に回し切り (反時計回り) フルポジションは、 パターン循環を一時停止します。 ノブを時計回り方向に回すと、 パターンの速度が上がります。 STANDBY ボタンを押したままにすると通常動作に戻り、 ソークとポテンショメーターのテストモードモードを終了します。 PURE DRIVE QUAD User Guide...

  • Page 29: Specifications

    Optical TOSLINK Port x2 Wordclock Input and Output BNC connector x 2 'C' Type USB Port x1 Environmental (動作環境) 温度 ： 稼働時 ： +1 ℃ 〜 30 ℃ 保管 ・ 運送時 ： -20 ℃ 〜 50 ℃ PURE DRIVE QUAD User Guide...
  • Page 30 Input Impedance 10 kΩ ADC Line-Up 24.0 dBu Frequency Response ±0.1 dB 20 Hz to 20 kHz THD+N Ratio 0.0005% typical 20 dBu, 1 kHz gain Dynamic Range 117 dB 20 Hz to 20 kHz, A-weighted PURE DRIVE QUAD User Guide...

  • Page 31: Block Diagram

    Appendices Block Diagram PURE DRIVE QUAD User Guide...

  • Page 32: Safety Notices

    ● 本製品を湿気にさらさないでください。 本機が正常に動作しないことがあります。 ● 本製品を落下させないでください。 本機が正常に動作しないことがあります。 ● 火災や感電の危険を避けるため、 本機を雨や湿気にさらさないでください。 ● 本製品に添付されているシール類をはがさないでください。 ● 本製品を設置する際は、 水平な場所に置いてください。 ● キャスター付きの台や振動がある場所、 不安定な場所に設置しないでください。 ● 本製品を安全に正しく ご使用いただくために、 次のような場所への設置は避けてください。 　- 振動が多い場所。 　- 気化した薬品が充満した場所や薬品に触れる場所。 　- 電気製品 ・ ・ 機器などの磁気を帯びている場所や電磁波が発生している場所。 　- 高周波雑音を発生する場所 　- 製氷庫や冷蔵庫、 冷凍庫など特に気温が下がる場所。 PURE DRIVE QUAD User Guide...
  • Page 33 ● 本製品のプラスチック部分の一部が光の具合によってキズのように見える場合があります。 プラスチック製品の製造過程で生じる ことがありますが構造上及び機能上の問題はありません。 ● 本機に接続されているケーブルに負担がかからないようにしてください。 また、 ケーブル類は踏んだり引っ張ったり、 つまずいた りすることのないよう注意してください。 指示 ● 本体にほこりをためないようにし、 清潔な環境で使用してください。 ● メーカーが推奨するアタッチメント アクセサリのみを使用してください。 ● 電源が入らないなど本機が正常な動作をしない場合、 また、 変なにおいがする、 煙が出ているなど異常がある場合は、 電源プラ グを抜き、 お買い求めの販売店に点検 ・ 修理を依頼してください。 ● インチラックに取り付ける場合は、 必ず全てのネジを締め付け固定してください。 また、 上下に の隙間を開け、 換気口を塞が ないようにしてください。 PURE DRIVE QUAD User Guide...
  • Page 34 ● 電源ケーブル、 電源アダプタを風呂場や加湿器のそばなど湿度の高いところに設置しないでください。 指示 ● 必ず付属の電源コード、 もしくは電源アダプタを使用してください。 ● 電源プラグは根本まで差し込んでください。 ● 電源プラグにほこりやゴミなどが付着している場合は、 乾いた布でふき取ってください。 ● 100V(50Hz/60Hz) 本製品、 また本製品同梱の電源アダプタは日本国内 の電源専用です。 100V 必ず交流 のコンセントを単独で使用してください。 他の電源で使用すると火災、 感電、 故障の原因となります。 ● 本製品の電源プラグとコンセントの間のほこりは、 定期的に取り除いてください。 火災の原因となることがあります。 ● 移動させる場合は、 本製品の電源ケーブル （もしくは電源アダプタ） をコンセントから抜き、 すべてのケーブルを外したことを確認 のうえ、 行って下さい。 PURE DRIVE QUAD User Guide...
  • Page 35 Appendices This Page Is Intentionally Almost Blank! PURE DRIVE QUAD User Guide...
  • Page 36 PURE DRIVE QUAD...
