Download
Share
Print this page
  1. Manuals
  2. Brands
  3. BOERPLAY Manuals
  4. Play Sets & Playground Equipment
  5. Structure multi-jeux Aquamarin 1,5m
  6. Installation instructions manual

BOERPLAY Structure multi-jeux Aquamarin 1,5m Installation Instructions Manual

Hide thumbs Also See for Structure multi-jeux Aquamarin 1,5m:

Advertisement

Quick Links

Download this manual
Structure multi-jeux Aquamarin 1,5m
BBPE112.7UP

Advertisement

loading
Need help?

Need help?

Do you have a question about the Structure multi-jeux Aquamarin 1,5m and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BOERPLAY Structure multi-jeux Aquamarin 1,5m

Summary of Contents for BOERPLAY Structure multi-jeux Aquamarin 1,5m

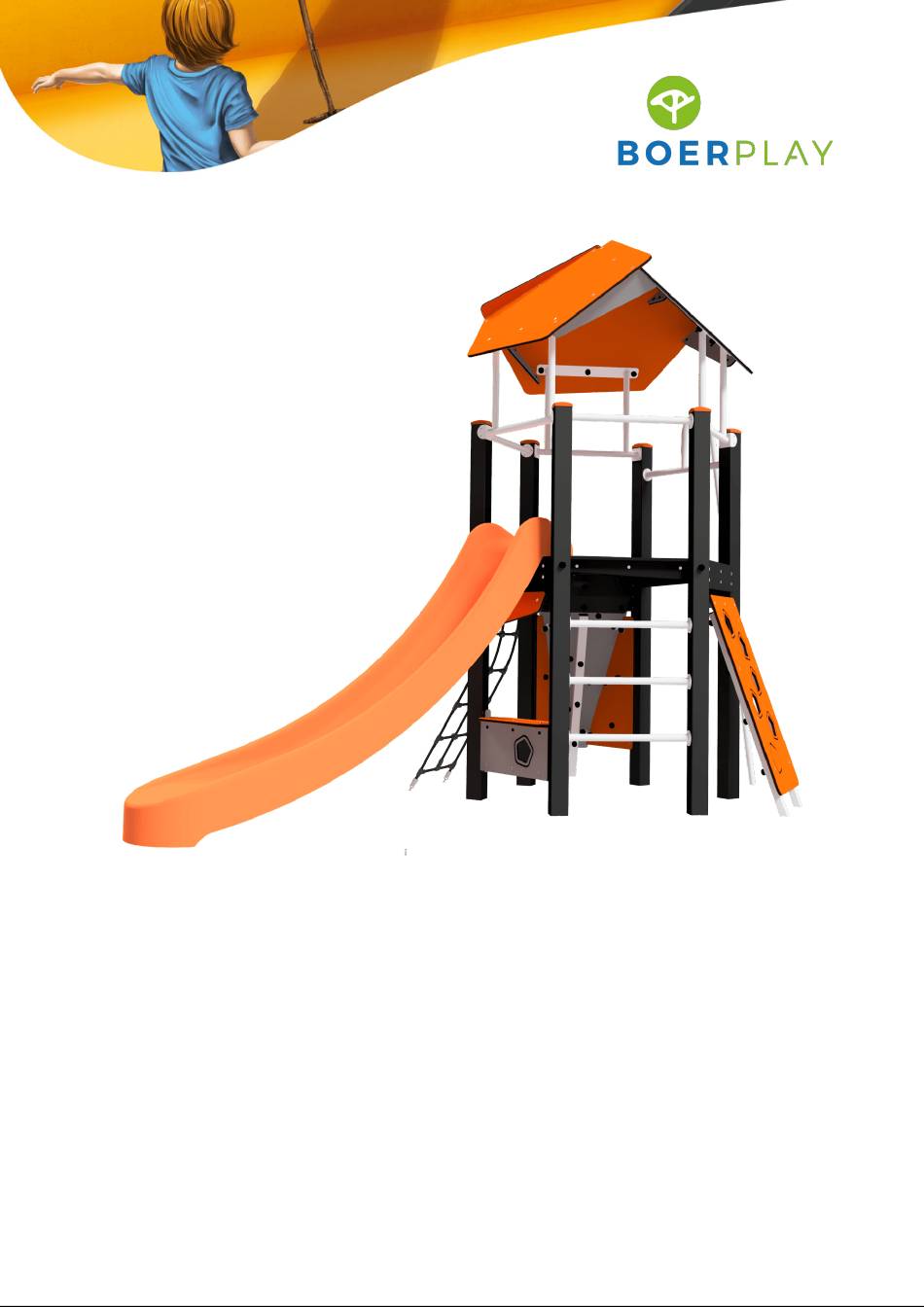

  • Page 1 Structure multi-jeux Aquamarin 1,5m BBPE112.7UP...
  • Page 2 Il est conseillé de ne pas orienter de FR - Important ! l’équipement avec toboggans vers le sud. Si le sol ne contribue pas à la stabilité de l’équipement à placer, versez 50L de béton par poteau. BBP 112 7UP © Copyright BOERplay 25-9-2023 Revision:...
  • Page 3 Hoofdafmetingen Hauptabmessungen Dimensiones principales Dimensions principales 4,37 m 3,47 m 2,32 m 1,45 m 0,00 m BBP 112 7UP © Copyright BOERplay 25-9-2023 Revision:...
  • Page 4 Zona libre de obstáculos Zone libre d’obstacles 5,25 m Impact area Opvangzone Ausprallbereich Zona de impacto Zone d‘impact Obstacle free zone Obstakelvrije zone Hindernissfreie raum Zona libre de obstáculos Zone libre d’obstacles BBP 112 7UP © Copyright BOERplay 25-9-2023 Revision:...
  • Page 5 Detail (1x) Detail (1x) 0,8 m 0,8 m 0,3 m 0,6 m 0,35 m 0,4 m 0,3 m 0,3 m 0,3 m 0,7 m 0,6 m 0,6 m 0,5 m 0,7 m BBP 112 7UP © Copyright BOERplay 25-9-2023 Revision:...

  • Page 6: Table Of Contents

    Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD.BBP.009.x MOD.BBP.015.x MOD.BBP.046.x MOD.BBP.203.x MOD.BBP.742.x MOD.BBP.775.x MOD.BBP.776.x MOD.BBP.778.x MOD.BBP.782.x MOD.BBP.783.x MOD.BBP.785.x MOD.BBP.786.x MOD.BBP.787.x MOD.BBP.808 7 x 25L MOD.BBP.809.x BBP 112 7UP © Copyright BOERplay 25-9-2023 Revision:...
  • Page 7 Ø12 mm 80 kg > 4,0 m Ø4.8 mm Only for metal posts Alleen voor metalen staanders Nur für Pfosten aus Metall Solo para postes de metal Seulement pour poteaux en métal BBP 112 7UP © Copyright BOERplay 25-9-2023 Revision:...

  • Page 8: Mod.bbp.009

    Montagevolgorde Montagereihenfolge / 10 Orden de esemblado Ordre de montage MOD.BBP.046.G22 MOD.BBP.775.G22 MOD.BBP.742.K 2,98 m / 10 MOD.BBP.009.G MOD.BBP.778.G90 1,81 m 1,49 m 1,17 m MOD.BBP.786.G90 0,00 m BBP 112 7UP © Copyright BOERplay 25-9-2023 Revision:...

  • Page 9: Mod.bbp.203

    / 10 MOD.BBP.009.G MOD.BBP.778.G90 MOD.BBP.785.G22 MOD.BBP.203.G MOD.BBP.776.G22 2,98 m 2,04 m 0,00 m BBP 112 7UP © Copyright BOERplay 25-9-2023 Revision:...
  • Page 10 Nivel del suelo para postes de metal Nivel del suelo para postes de plástico o madera Niveau au sol pour poteaux en métal Niveau au sol pour poteaux en plastique ou en bois BBP 112 7UP © Copyright BOERplay 25-9-2023 Revision:...

  • Page 11: Mod.bbp.782

    / 10 MOD.BBP.787.G22 80 kg 4,0 m > MOD.BBP.809.A / 10 MOD.BBP.783.G22 MOD.BBP.782.G22 BBP 112 7UP © Copyright BOERplay 25-9-2023 Revision:...
  • Page 12 / 10 MOD.BBP.015.G BBP 112 7UP © Copyright BOERplay 25-9-2023 Revision:...
  • Page 13 ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou / 10 BOER PLAY xxx.xxx.xxx EN 1176 www.boerplay.com BBP 112 7UP © Copyright BOERplay 25-9-2023 Revision:...
  • Page 14 JOURNAL DE BORD Type d'indication Rocks Numéro d'article BBPE112.7UP Nom d'article Structure multi-jeux Aquamarin 1,5m Hauteur de chute maximale 1,5 m Année de construction 2023 Certificate 148792 Autorité d'inspection Keurmerkinstituut Groeneweg 2e, Zoetermeer 2718AA Zoetermeer Nom du fabricant Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk N°...
  • Page 15 N° de tél.: _______________________________________________________...
  • Page 16 JOURNAL DE BORD Inspection et entretien Date Temps Nom de Nom de Inspection Inspection l’opérateur de Défauts trouvés Pièces à remplacer l'inspecteur entretien entretien maintenance Accidents Mesures prises en Date de Âge de la Cause probable de Blessure corporelle survenue réponse à...
  • Page 17 Intervalles d'inspection et de maintenance Mois entre N° Inspection Maintenance inspections Vérifiez la stabilité de l'équipement, les joints Fixez les pièces manquantes et les et les pièces manquantes. Vérifiez les boulons, joints, appliquez du produit de les vis et les écrous pour absence ; des fixation manquant et remplacez des bourrages, de la corrosion et de l'usure.
  • Page 18 Remarques 1. En cas d'utilisation intensive, tous les points nécessitent de l’attention additionnelle. 2. Des conditions météorologiques extrêmes et l’emplacement peuvent nécessiter une fréquence d'inspection plus élevée. Discutez-les avec le fournisseur. 3. Des sites sensibles au vandalisme nécessitent des inspections plus strictes, éventuellement quotidiennes. 4.
  • Page 19 BOERplay Postbus 10 4255 ZG Nieuwendijk The Netherlands Equipment type: Playground equipment with a tower, slide and climbing walls Manufacturer: BOERplay, Nieuwendijk, The Netherlands Year of production: 2022 Supplier: BOERplay, Nieuwendijk, The Netherlands Year of delivery: 2022 Approval date: 11-04-2022...
  • Page 20 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 203 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 21 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 203 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 22 Detail B (3x) SME.BBP.077.xxx xxx: 320 Red Rood / Rot / Rojo / Rouge xxx: 905 Black Zwart / Schwarz / Negro / Noir BSR.011.006.012 BSR.011.006.012 BSR.030.006.002 BSR.025.006.030 BSR.030.006.002 SME.BBP.077.xxx BSR.030.006.002 SNT.BBP.057.xxx BSR.025.006.030 MOD BBP 203 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 23 Detail C (2x) BSV.020.006.040 BSV.035.006.020 BSV.035.006.020 BSV.010.006.006 KST.APL.075 BSV.010.006.006 BSV.020.006.040 BSV.035.006.020 KST.APL.075 MOD BBP 203 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 24 ✔ 0,49 m MOD BBP 203 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 25 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module © Copyright BOERplay 31-1-2023 Revision: MOD BBP 809 A...
  • Page 26 Ø11mm(3x) 20 mm KST.BBP.003.203 A = A A mm A mm 0 mm © Copyright BOERplay 31-1-2023 Revision: MOD BBP 809 A...
  • Page 27 Ø11 mm (3x) A (3x) Detail A (3x) BSR.023.010.050 BSR.030.010.002 BSR.035.010.030 BSR.011.010.020 BSR.011.010.020 BSR.023.010.050 BSR.030.010.002 BSR.035.010.030 © Copyright BOERplay 31-1-2023 Revision: MOD BBP 809 A...
  • Page 28 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 009 x © Copyright BOERplay 22-2-2022 Revision: A...
  • Page 29 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 009 x © Copyright BOERplay 22-2-2022 Revision: A...
  • Page 30 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 046 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 31 Poteaux en plastique ou en bois OME.KAP.100.xxx xxx: 204 Orange RAL2004 Oranje / Orange / Naranja / Orange xxx: 524 Light blue RAL5024 Licht blauw, Hellblau, Azul claro, Bleu clair BSR.002.005.050 OME.KAP.100.xxx MOD BBP 046 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 32 Manuel de montage - module Kunststoff Plastico Plastique ORE.BBP.080 Ground level Maaiveld Bodennahe Nivel del suelo Niveau au sol Detail A 50 mm ø3mm x 30 BSR.002.005.050 BSR.002.005.050 OME.VRB.903.VZP OME.VRB.903.VZP ORE.BBP.080 MOD BBP 742 x © Copyright BOERplay 19-1-2022 Revision:...
  • Page 33 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 783 G22 © Copyright BOERplay 21-9-2023 Revision:...
  • Page 34 KST.LAM.060.040 OPE.BBP.290.022 OME.BBP.500.916 OME.BBP.500.916 Detail A (8x) 80 mm BSR.024.010.080 BSR.010.010.010 BSR.024.010.080 KST.DOP.010.060 BSR.030.010.002 BSR.010.010.010 KST.DON.010.060 BSR.030.010.002 KST.DOP.010.060 KST.LAM.060.040 OME.BBP.500.916 KST.DON.010.060 OPE.BBP.290.xxx MOD BBP 783 G22 © Copyright BOERplay 21-9-2023 Revision:...
  • Page 35 ORE.BBP.071 B (2x) Detail B (2x) BSR.030.010.002 BSR.030.010.002 BSR.010.010.010 BSR.010.010.010 BSR.021.010.130 BSR.030.010.002 BSR.021.010.130 ORE.BBP.071 MOD BBP 783 G22 © Copyright BOERplay 21-9-2023 Revision:...
  • Page 36 C (3x) ✔ Detail C (3x) 40 mm BSR.024.010.040 KST.DON.010.060 BSR.030.010.002 BSR.010.010.010 BSR.010.010.010 BSR.024.010.040 KST.DOP.010.060 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 MOD BBP 783 G22 © Copyright BOERplay 21-9-2023 Revision:...
  • Page 37 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 808 © Copyright BOERplay 3-8-2022 Revision:...
  • Page 38 BSV.015.016.045 OPE.BBP.332.xxx BSR.030.016.003 BSR.021.016.040 BSV.015.016.045 BSR.021.016.040 BSR.030.016.003 OPE.BBP.332.xxx MOD BBP 808 © Copyright BOERplay 3-8-2022 Revision:...
  • Page 39 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module © Copyright BOERplay 22-9-2023 Revision: MOD BBP 786 G90...
  • Page 40 OPE.BBP.302.090 A (3x) SME.BBP.165.905 Detail A (3x) BSR.024.010.040 KST.DON.010.060 BSR.030.010.002 BSR.010.010.010 BSR.010.010.010 BSR.024.010.040 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 KST.DOP.010.060 OPE.BBP.302.xxx SME.BBP.165.905 © Copyright BOERplay 22-9-2023 Revision: MOD BBP 786 G90...
  • Page 41 ✔ Detail A (3x) BSR.024.010.040 KST.DON.010.060 BSR.030.010.002 BSR.010.010.010 BSR.010.010.010 BSR.024.010.040 BSR.030.010.002 KST.DOP.010.060 KST.DON.010.060 KST.DOP.010.060 © Copyright BOERplay 22-9-2023 Revision: MOD BBP 786 G90...
  • Page 42 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 Ø3 x 30mm Ø5mm KST.ROR.006.000 BSR.002.005.050 BSR.014.005.052 © Copyright BOERplay 22-9-2023 Revision: MOD BBP 786 G90...
  • Page 43 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 775 G22 © Copyright BOERplay 21-9-2023 Revision:...
  • Page 44 ✔ KST.BBP.082.LPE A (33x) SME.BBP.164.905 Detail A (33x) BSR.024.010.035 BSR.030.010.002 BSR.011.010.020 BSR.011.010.020 BSR.024.010.035 BSR.030.010.002 KST.BBP.082.LPE SME.BBP.164.905 MOD BBP 775 G22 © Copyright BOERplay 21-9-2023 Revision:...
  • Page 45 A (6x) OPE.BBP.300.022 Detail A (6x) BSR.024.010.035 BSR.030.010.002 BSR.011.010.020 BSR.011.010.020 BSR.024.010.035 BSR.030.010.002 OPE.BBP.300.xxx MOD BBP 775 G22 © Copyright BOERplay 21-9-2023 Revision:...
  • Page 46 B (6x) ! Max 12 Nm ! Detail B (6x) KST.DON.010.060 BSR.030.010.002 KST.DOP.010.060 BSR.021.010.130 BSR.010.010.010 BSR.030.010.002 KST.DOP.010.060 KST.DON.010.060 BSR.010.010.010 BSR.021.010.130 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 MOD BBP 775 G22 © Copyright BOERplay 21-9-2023 Revision:...
  • Page 47 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 776 G22 © Copyright BOERplay 21-9-2023 Revision:...
  • Page 48 OPE.BBP.296.022 A (3x) OPE.BBP.295.072 Detail A (3x) ✔ BSR.010.008.008 OME.BBI.021 BSR.010.008.008 BSR.052.008.060 BSR.052.008.060 OME.BBI.021 OPE.BBP.295.xxx OPE.BBP.296.xxx MOD BBP 776 G22 © Copyright BOERplay 21-9-2023 Revision:...
  • Page 49 OPE.BBP.310.072 Detail A (3x) ✔ BSR.010.008.008 OME.BBI.021 BSR.010.008.008 BSR.052.008.060 BSR.052.008.060 OME.BBI.021 OPE.BBP.310.xxx MOD BBP 776 G22 © Copyright BOERplay 21-9-2023 Revision:...
  • Page 50 OPE.BBP.308.072 OPE.BBP.308.072 Detail A (4x) ✔ BSR.010.008.008 OME.BBI.021 BSR.010.008.008 BSR.052.008.060 BSR.052.008.060 OME.BBI.021 OPE.BBP.308.xxx MOD BBP 776 G22 © Copyright BOERplay 21-9-2023 Revision:...
  • Page 51 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 30 mm 70 mm BSR.014.005.053 BSR.002.005.070 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.070 BSR.014.005.053 KST.ROR.006.000 MOD BBP 776 G22 © Copyright BOERplay 21-9-2023 Revision:...
  • Page 52 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 778 G90 © Copyright BOERplay 21-9-2023 Revision:...
  • Page 53 ✔ Detail A (3x) BSR.024.010.040 OPE.BBP.298.090 KST.DON.010.060 BSR.030.010.002 BSR.010.010.010 BSR.010.010.010 BSR.024.010.040 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 KST.DOP.010.060 OPE.BBP.298.xxx MOD BBP 778 G90 © Copyright BOERplay 21-9-2023 Revision:...
  • Page 54 For this module concrete is required Voor deze module is beton vereist Für dieses Modul wird Beton benötigt Para este módulo se requiere hormigón Pour ce module, du béton est requis © Copyright BOERplay 21-9-2023 Revision: MOD BBP 782 G22...
  • Page 55 KST.LAM.060.040 OPE.BBP.292.072 A (4x) OME.BBP.500.916 Detail A (4x) 80 mm BSR.024.010.080 BSR.010.010.010 BSR.024.010.080 KST.DOP.010.060 BSR.030.010.002 BSR.010.010.010 KST.DON.010.060 BSR.030.010.002 KST.DOP.010.060 KST.LAM.060.040 OME.BBP.500.916 KST.DON.010.060 OPE.BBP.292.xxx © Copyright BOERplay 21-9-2023 Revision: MOD BBP 782 G22...
  • Page 56 OPE.BBP.293.022 OPE.BBP.306.022 OME.BBP.512.320 B (12x) Detail B (12x) 40 mm BSR.024.010.040 KST.DON.010.060 BSR.030.010.002 BSR.010.010.010 BSR.010.010.010 BSR.024.010.040 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 OME.BBP.512.320 KST.DOP.010.060 OPE.BBP.293.xxx OPE.BBP.306.xxx © Copyright BOERplay 21-9-2023 Revision: MOD BBP 782 G22...
  • Page 57 B (9x) Detail C (9x) 55 mm KST.DOP.006.030 BSR.024.010.055 BSR.002.005.030 KST.KNP.010.090 KST.DON.010.060 BSR.030.010.002 BSR.002.005.030 BSR.010.010.010 BSR.024.010.055 BSR.010.010.010 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 KST.DOP.006.030 KST.DOP.010.060 KST.KNP.010.090 © Copyright BOERplay 21-9-2023 Revision: MOD BBP 782 G22...
  • Page 58 Detail D (1x) BSR.017.010.008 BSR.030.010.002 BSR.070.010.200 BSR.030.010.002 BSR.017.010.008 BSR.017.010.008 BSR.030.010.002 BSR.070.010.200 © Copyright BOERplay 21-9-2023 Revision: MOD BBP 782 G22...
  • Page 59 ✔ Detail C (3x) 40 mm BSR.024.010.040 KST.DON.010.060 BSR.030.010.002 BSR.010.010.010 BSR.010.010.010 BSR.024.010.040 KST.DOP.010.060 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 © Copyright BOERplay 21-9-2023 Revision: MOD BBP 782 G22...
  • Page 60 Pfosten aus Kunststoff oder Holz Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 30 mm 70 mm BSR.014.005.053 BSR.002.005.070 KST.ROR.006.000 ø5mm ø3mm x 30 © Copyright BOERplay 21-9-2023 Revision: MOD BBP 782 G22...
  • Page 61 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 21-9-2023 Revision:...
  • Page 62 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module © Copyright BOERplay 22-9-2023 Revision: MOD BBP 785 G22...
  • Page 63 OPE.BBP.302.090 SME.BBP.165.905 A (6x) OPE.BBP.294.022 Detail A (6x) BSR.024.010.040 KST.DON.010.060 BSR.030.010.002 BSR.010.010.010 BSR.024.010.040 BSR.010.010.010 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 OPE.BBP.294.xxx OPE.BBP.302.xxx KST.DOP.010.060 SME.BBP.165.905 © Copyright BOERplay 22-9-2023 Revision: MOD BBP 785 G22...
  • Page 64 ✔ Detail A (3x) BSR.024.010.040 KST.DON.010.060 BSR.030.010.002 BSR.010.010.010 BSR.010.010.010 BSR.024.010.040 BSR.030.010.002 KST.DOP.010.060 KST.DON.010.060 KST.DOP.010.060 © Copyright BOERplay 22-9-2023 Revision: MOD BBP 785 G22...
  • Page 65 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 Ø3 x 30mm Ø5mm BSR.002.005.050 KST.ROR.006.000 BSR.014.005.052 © Copyright BOERplay 22-9-2023 Revision: MOD BBP 785 G22...
  • Page 66 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 787 G22 © Copyright BOERplay 22-9-2023 Revision:...
  • Page 67 (2x) OPE.BBP.304.022 OPE.BBP.304.072 OPE.BBP.304.xxx MOD BBP 787 G22 © Copyright BOERplay 22-9-2023 Revision:...
  • Page 68 A (3x) B (6x) Detail A (3x) C (4x) Detail C (24x) OPE.BBP.305.072 ✔ Detail B (6x) BSR.010.008.008 C (2x) OPE.BBP.309.072 OME.BBI.021 OPE.BBP.305.xxx BSR.052.008.060 OPE.BBP.309.xxx OME.BBI.021 BSR.010.008.008 BSR.052.008.060 MOD BBP 787 G22 © Copyright BOERplay 22-9-2023 Revision:...
  • Page 69 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 787 G22 © Copyright BOERplay 22-9-2023 Revision:...
  • Page 70 MOD.BBP.808 ... m 80 kg > Check 'order of assembly' controleer 'Montagevolgorde' überprüfen Sie die ,Montagereihenfolge' verifica el 'Orden de esemblado'   vérifiez Ordre de montage MOD BBP 787 G22 © Copyright BOERplay 22-9-2023 Revision:...
  • Page 71 Detail D (9x) D (9x) BSR.024.010.040 KST.DON.010.060 BSR.030.010.002 BSR.010.010.010 KST.DOP.010.060 BSR.010.010.010 BSR.024.010.040 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 Remove NL Verwijder DE Entfernen ES Eliminar FR Supprimez MOD BBP 787 G22 © Copyright BOERplay 22-9-2023 Revision:...
  • Page 72 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 015 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 73 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 015 x © Copyright BOERplay 24-2-2022 Revision:...

This manual is also suitable for:

Bbpe112.7up
