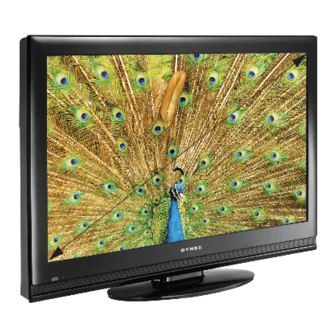

Dynex DX-32L200A12 Service Manual

Ms chassis
Hide thumbs Also See for DX-32L200A12:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Distributed by Xiamen Overseas Chinese Electronic Co.,LTD (XOCECO)
SERVICE MANUAL
Product Type: LCD TV
Chassis: MS Chassis
Manual Series:FY12 DYNEX
Manual Part#: 9232MS7016
Model Line:
Product Year:
Product Safety Servicing Guidelines .................................................1
Remote Control Unit..........................................................................2
Main Unit (Front View/Side View/Rear View) .....................................3
Specifications ...................................................................................5
Alignment Instructions ......................................................................6
Block Diagram ................................................................................14
Troubleshooting Guides..................................................................15
Exploded View Parts List .................................................................18
Wiring Diagram ...............................................................................19
Appendix: Schematic Diagram
CONTENTS
Printed Circuit Board Layouts

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Dynex DX-32L200A12

Summary of Contents for Dynex DX-32L200A12

  • Page 1: Table Of Contents

    Distributed by Xiamen Overseas Chinese Electronic Co.,LTD (XOCECO) SERVICE MANUAL Product Type: LCD TV Chassis: MS Chassis Manual Series:FY12 DYNEX Manual Part#: 9232MS7016 Model Line: Product Year: CONTENTS Product Safety Servicing Guidelines ..........1 Remote Control Unit................2 Main Unit (Front View/Side View/Rear View) ........3 Specifications ...................5...

  • Page 2: Product Safety Servicing Guidelines

    Product Safety Servicing Guidelines ATTENTION: 6. Should there be smoke, abnormal smell or sound from the module, This service manual is only for service personnel to take please shut the power off at once. Likewise, if the screen is not reference with.

  • Page 3: Remote Control Unit

    Remote Control Unit Remote control Button Description Press to mute the sound. Press again to MUTE restore the sound. POWER INPUT Press to increase or decrease the volume. VOL +/VOL – Press to select the input source. VIDEO —Press to select the device connected to the AV IN jacks.

  • Page 4: Main Unit (Front View/Side View/Rear View)

    Main Unit (Front View/Side View/Rear View) TV components Front Item “ For more information, see Turning your TV on or off” on page 16. Item Description Press to open the on-screen menu. For MENU more information, see “Navigating the MENU menus”...
  • Page 5 Main Unit (Front View/Side View/Rear View) Back SERVICE PORT COMPON ENT AUDIO AV IN Y/ VIDEO COAXIAL HDMI 1 HDMI 2 ANT/ CABLE IN Item Description Item Description Service Port For software update only. Do not use. Connect an HDMI device to this jack. An HDMI cable carries both video and HDMI1/2 The component video jacks (COMPONENT...

  • Page 6: Specifications

    Specifications Specifications Inputs DX-32L200A12 Specifications are subject to change without notice. HDMI/DVI 2 (side) Warranty E-EDID compliant HDCP compliant DX-32L200A12 Component video 1 (side) Parts: 1 year Composite video 1 (side) Labor: 1 year Shared audio (component and composite) Dimensions and weight...

  • Page 7: Alignment Instructions

    Aligment Instructions Alignment instructions Test equipment VG-848 (YPbPr, VGA signal generator) VG-849 (HDMI signal generator) CA210 (color analyzer) Alignment flow 1.1 Voltage of power supply test According to the wiring diagram specified by product specification, connect all the boards correctly; then power on and press key “standby” to turn on the TV. 1.1.1 For models of LC-32/37/42/46MS70 a) Test the pin voltage of socket X508 on power board, the value is listed in Table 1.
  • Page 8 Aligment Instructions 1.2 Alignment flow-chart The Alignment flow-chart is shown as Fig.1 Check if DDC and FLASH have been burned? Produce data processing board on line General assembly and combination alignment (Check if the power is120V?) White balance adjustment Connect to the central signal source, check if TV functions (such as channel leaking, analog parameters control, etc.,) are normal? Check if output of earphone and speakers are normal? Input AV/SVIDEO signal, check if every function is normal?
  • Page 9 Aligment Instructions factory menu; Press keys “CH+” and “CH-” can move cursor to each page of initial factory menu, then press key “OK” to enter into adjustment menu of each page; Press keys “CH+” and “CH-” can move cursor upwards and downwards within one adjustment page;...
  • Page 10 Aligment Instructions till the chromatic coordinates of both steps are (285, 293), then press MENU to return to the previous menu or select SAVE TO EEPROM to save the data. Check if color temperature of COOL and WARM meet the requirement, if not, adjust GAIN RED, GAIN BLUE, OFFSET RED and OFFSET BLUE to make them meet requirement, then save the data.
  • Page 11 Aligment Instructions 3 Performance check 3.1 TV functions Connect RF port to central signal source, first enter into menu Channel, then search programs automatically, check if there is any omitted program, check if the output of speakers is normal, check if the picture is normal. Especially pay attention that the signals should include NTSC and ATSC.
  • Page 12 Aligment Instructions 3.4 HDMI port Input HDMI signal from signal generator VG849 with the formats as Table 6, check if the display and the sound are normal. 4 User menu preset before leaving factory Enter into factory menu, select Other Setting→ SHIPMENT, the TV set will perform preset automatically, and the step must be done after the factory alignments have been completed, main operations of SHIPMENT are described as below: Clear out all programs information;...
  • Page 13 Aligment Instructions (1) Copy the corresponding software to the root directory of U disk. For example: software 568MS0005A is for model LE-15MS75, be sure that if the software doesn’t match the TV model, the TV can not detect the software. (2) Insert U disk to TV USB port, the TV set will detect the upgrade software automatically.
  • Page 14 Aligment Instructions 7 Burning steps of HDCP KEY (1) Connecting the burning tool; (2) Run ISP_ToolV1.04.exe, the interface is shown as fig2: message Fig2 ISP tool (3) Click “open” to load document KEY which has been encrypted. (4) Click “Run” to begin burning KEY, the burning information will be shown on message box after the burning program is complete.

  • Page 15: Block Diagram

    Block Diagram DDR2 SPI FLASH K4T51163QI MX25L3206E POWER 12V、5V、3.3V、1.8V、1.2V、STB5.0V Panel LVDS TNUER ENV56U02D8F Video SPEAKER Audio TDA7266SA YPrPb MSD339QT COMPONENT Audio SERVICE PORT HDMI 1 HDMI 2 Coaxial...

  • Page 16: Troubleshooting Guides

    Troubleshooting Guides 1. No sound and no picture Press POWER Connect the Check if the KEYPAD power, check if voltage of Check if 24V on turn on the TV indicator lights Check power X601-13# on power board is and check if the red in board main board is...
  • Page 17 Troubleshooting Guides 2. No picture No picture Check if the TV set can be Replace the operated by main board RC or keypad? Is there 24V Check the Has back on power power board light? board? Press MENU Check if the Replace the Replace the button, check...
  • Page 18 Troubleshooting Guides 3. No sound (take TV as an example) No sound Check if there is Check if the Check NV01 and in put wave at voltage of X601- its periphery NV01-15#, 20#, 1#,2# is normal? 21#, 22#? Check if there is Check the power output wave at board...

  • Page 19: Exploded View Parts List

    Exploded View Parts List Exploded View (DX-32L200A12) PART LIST Part No. DESCRIPION Front cabinet assembly 6632700110 Display panel 5203325516 Power board assembly 6MS00120C0 Key board assemlby 635MS00104 Back cover assembly 673270H010 Pedestal assembly 615123900A tanding pole 58D0030810 Speakers 5500516010 Main board assembly...

  • Page 20: Wiring Diagram

    Wiring...
  • Page 21 Distribuido por Xiamen Overseas Chinese Electronic Co., Ltd.(XOCECO) Manual de Servicio Tipo de producto: LCD TV Chasis: MS Chassis Manual de la Serie:FY12 DYNEX Manual Part#: 9232MS7016 Línea de modelo: El a o de producción: ñ Índice Gu a de Seguridad de Productos de Mantenimiento......1 í...
  • Page 22 Guía de Seguridad de Productos de Mantenimiento _______________________________________________________________________ ATECIÓN: 6.En caso de que el humo, olores anormales o el sonido del módulo, por favor, apague el motor enseguida,Del mismo modo, si la pantalla Este manual de servicio es sólo para las personas de servicio y lo no está...

  • Page 23: Unidad De Control Remoto

    Unidad del Control Remoto Botón Descripción Control Remoto Pulse para confirmar las selecciones o los ⑦ ENTER cambios. ⑧ MENU Pulse para abrir los menús en pantalla. Pulse para silenciar el sonido. Pulse de nuevo ⑨ MUTE para restaurar el sonido. ⑩...

  • Page 24: Elementos Principales(Vista Frontal/Vista Lateral/Vista Posterior)

    Unidad Principal (Vista Frontal/Vista Lateral/Vista Posterior) Componentes de TV Frontal ÍTEM Descripción Sensor remoto Recibe las señales del control ① remoto. No bloquee. Indicador Se ilumina en rojo cuando el ② alimentación TV está en modo de espera. Para obtener más información, consulte la sección "Encender o apagar su TV"...
  • Page 25 Unidad Principal (Vista Frontal/Vista Lateral/Vista Posterior) Posterior Ítem Descripción Ítem Descripción ① Service Port ⑤ HDM1/2 Para actualización software Conecte un dispositivo HDMI a este gato. solamente. No utilice. Un cable de HDMI lleva video y sonido. ② L/R AUDIO No es necesario hacer una conexión de Los gatos de vídeo por componentes audio de un dispositivo HDMI.

  • Page 26: Especificaciones

    Especificaciones Especificaciones Entradas Las especificaciones están sujetas a cambios sin previo aviso. DX – 32L200A12 Garantía HDMI/DVI 2 (lado) E-EDID compatible HDCP compatible DX – 32L200A12 Partes: 1 año Vídeo por componentes 1 (lado) Trabajo: 1 año Vídeo compuesto 1 (lado) Audio compartido (componente y Sí...

  • Page 27: Instruciones De Alineación

    Alineación de las instrucciones ________________________________________________________________________ Los equipos de prueba VG-848 (YPbPr, generador de señal VGA) VG-849 (generador de señal HDMI) CA210 (analizador de color) 1 Alineación de flujo 1.1 Prueba del voltaje de fuente de alimentación Segun el diagrama de cableado especificado por las especificaciones, conecte bien todas placas del circuito, a continuación, presione la tecla "standby"...
  • Page 28 Alineación de las instrucciones ________________________________________________________________________ 1.2 Alineación diagrama de flujo El flujo de alineación-gráfico se muestra como Fig. 1 Compruebe si DDC y FLASH se han quemado? ↓ Sale los datos de la operación de placa en línea ↓ Asamblea General y la alineación de combinación (Verifique si la energía is120V?) ↓...
  • Page 29 Alineación de las instrucciones ________________________________________________________________________ c) Presione las teclas "CH +" y "CH-" puede mover el cursor hacia arriba y hacia abajo dentro de una página de ajuste; d) Mover el cursor a un elemento de ajuste, a continuación, presione las teclas "VOL-" y "VOL +" puede ajustar;...
  • Page 30 Alineación de las instrucciones ________________________________________________________________________ temperatura de color de COOL y WARM cumplir con el requisito, en caso contrario, ajustar GAIN RED,GAIN BLUE, OFFSET RED y OFFSET BLUE para hacerlos cumplir con el requisito, a continuación, guardar los datos. 2.2.2.2 Ajuste del canal DTV (HDMI tiene los mismos datos de balance de blancos con DTV) En el modo de TV, seleccionar la fuente de TV como Antena y cambiar al canal 26, la imagen es de 11 en escala de grises, introduzca fábrica menúColor Temp, y establecer Color Mode a NORMAL, fijar GAIN GREEN, ajustar GAIN RED, GAIN BLUE para coordinar la cromática de 9 pasos para ser (285,...
  • Page 31 Alineación de las instrucciones ________________________________________________________________________ 3.2 Puerto de AV / S-Video Entrada AV / S de la señal, compruebe si la imagen y el sonido son normales. 3.3 Puerto de YPbPr/YCbCr Señal de entrada YUV de VG848 generador de señal con los formatos en la tabla 5, respectivamente, comprobar si la pantalla y el sonido son normales.
  • Page 32 Alineación de las instrucciones ________________________________________________________________________ 3.4 Puerto de HDMI Entrada de señal HDMI desde VG849 generador de señal con los formatos de la Tabla 6, comprobar si la pantalla y el sonido son normales. 4 Preset de usuario antes de salir de la fábrica de menú Enter into factory menu, select Other Setting→...
  • Page 33 Alineación de las instrucciones ________________________________________________________________________ 6. Actualización de software del disco de U El software puede ser actualizado desde el disco de U después de que el televisor es salir de la fábrica, por favor refiérase a las opciones abajo para más detalles: (1) Copia del software correspondiente al directorio raíz del disco de U.
  • Page 34 Alineación de las instrucciones ________________________________________________________________________ 7. Los pasos para quemar HDCP CLAVE (1) Conexión de la herramienta de grabación; (2) Ejecutar ISP_ToolV1.04.exe, la interfaz se muestra como fig2: (3) Selecióne en "open" para cargar CLAVE documento en el que se ha cifrado. (4) Selecióne en "Run"...

  • Page 35: Diagrama De Bloques

    Diagrama de bloques DDR2 SPI FLASH POTENCIA K4T51163QI MX25L3206E 12V, 5V, 3.3V, 1.8V, 1.2V, STB5.0V Panel LVDS SINTONIZADOR ENV56U02D8F Vídeo ALTAVOZ Audio TDA7266SA YPrPb MSD339QT Audio COMPONENTE PUERTO DE SERVICIO HDMI 1 HDMI 2 Coaxial...

  • Page 36: Guías De La Solución De Problemas

    Guías de la solución de problemas ________________________________________________________________________ 1. No hay sonido ni imagen Presione POWER en RC Conecte la red, teclado comprobar si las Check power Compruebe si la Examine si 24V para encender luces indicadoras tensión board placa el televisor y de color rojo en X601-13 # en la fuente...
  • Page 37 Guías de la solución de problemas ________________________________________________________________________ 2. No hay imagen No hay imagen Compruebe que el televisor Vuelva a puede colocar la operado placa base teclado? Examine la ¿Hay 24 V de Ha salido la placa de corriente en fuente de la placa de luz?
  • Page 38 Guías de la solución de problemas ________________________________________________________________________ 3. No hay sonido (Use la television como un ejemplo) No hay sonido Examine si el Examine si hay Compruebe NV101 voltaje de en la onda poner X601-1#,2# esta NV01-15#, y su periferia normal? 20#, 21#, 22#? Examine la placa de...

  • Page 39: Lista Del Imagen De La Descomposición De Piezas

    Lista de Piezas de Vista Rebentada Vista Rebentada (DX-32L200A12) LISTA DE PIEZAS No. de la Pieza DESCRIPCIÓN 6632700110 Conjunto de armario frontal 5203325516 Panel de visualización Conjunto placa 6MS00120C0 alimentación 635MS00104 Conjunto de teclado 673270H010 Conjunto de cubierta trasera 615123900A...

  • Page 40: Diagrama De Cableado

    Panel Placa base Placa de Clave Placa de IR Numero de OMG: TÍTULO： 9232MS7010JL escribiendo DRAMN DE Revisión:A1.0 Hoja 1 a 1 APROVADA DE XOCECO Xiamen Overseas Chinese Electronic Co., Ltd.
  • Page 41 5V_HDMI-1_IN 5V_HDMI-1_IN 5V_HDMI-1_IN RA02 HOTPLUG_HDMI-1_OUT VA01 5V_Normal 2SC4081 005:B3 GND-H HDMI_CEC_0 STB_3.3V STB_3.3V SDA_HDMI-1 005:B3 VA04 005:B3 SCL_HDMI-1 RA24 HDMI_CEC RA16 RA27 HDMI-1_RXC- 005:B3 2N7000 HDMI-1_RXC+ 005:B3 RA17 RA18 RA25 HDMI-1_RX0- 005:B3 RA19 HDMI-1_RX0+ 005:B3 RA20 HDMI-1_RX1- 005:B3 RA21 HDMI-1_RX1+ 005:B3 RA22 HDMI-1_RX2-...
  • Page 42 5VUSB RB55 HOST_1DP 005:E2 005:B4 HOST_1DM 005:B4 RB56 005:E2 GND-H GND-H 005:E2 5V_Normal GND-H GND-H CB01 RB06 100n 005:E4 SPDIF_O RB08 RB24 005:E3 HD1_LIN STB_5V STB_5V HD1_RIN STB_5V 005:E3 RB23 RB09 VB02 BC847AW RB13 RB17 BC847AW VB03 VB01 BC847AW GND-H TITLE: DWG NO.
  • Page 43 STB_5V 5V_Normal STB_5V 1482(2A)/1484(3A)/MP2309(1A) VCC_12V 5VUSB N605 MP1482-18V GND-H VCC_12V 4.7K BLK_ON 100n N608 5V_RF 2SC4081 005:B1 GND-H 5V_Normal AP1117-ADJ L605 STPB3216-310PT PW_ON 001:A1;002:D6;004:A1;004:E3 COMP GND-H 5V_Normal PW_ON 003:F3;003:F1;005:A1 3.3V_Normal GND-H VCC_12V GND-H GND-H GND-H PANEL_5V VCC_12V_AMP GND-H GND-H NR6045T100M 4.7K ADJ_PWM GND-H...
  • Page 44 N612 MSD339QT MIUA MDATA6_M MDATA6 MDATA0_M PAD_IO[14](A_DQ0) MDATA1_M MDATA1 MDATA1_M MDATA3_M MDATA3 PAD_IO[32(A_DQ1) PAD_IO[15](A_DQ2) MDATA2_M MDATA4_M MDATA4 MDATA3_M MDATA14_M PAD_IO[33](A_DQ3) MDATA14 N612 MSD339QT MDATA4_M MDATA9_M MDATA9 PAD_IO[34](A_DQ4) PAD_IO[13](A_DQ5) MDATA5_M MDATA12_M MDATA12 MDATA6_M PAD_IO[31](A_DQ6) MDATA11_M MDATA11 MDATA7_M PAD_IO[17](A_DQ7) MDATA13_M MDATA13 MDATA8_M PAD_IO[18](A_DQ8) MDATA10_M MDATA10...
  • Page 45 STB_5V 3.3V_Normal VDDP AVDD_MEMPLL STB_5V N612 MSD339QT 003:A1;003:F3;003:F1 RS54 PW_ON LS07 LS09 V604 RS59 2SC4081 VS02 2SC4081 SPI_CZ 004:D5 SPI_CSZ 004:D4 SPI_D0 SPI_DO SPI_D1 004:D4 SPI_DI GND-H 004:D4 SPI_CK SPI_CK GND-H 003:C1 BLK_ON GND-H UPDATE 002:I4 GPIO_PM0 STB_3.3V GPIO_PM1 N612 MSD339QT N612 MSD339QT...
  • Page 46 POWER...
  • Page 47 BACKLIGHT...
