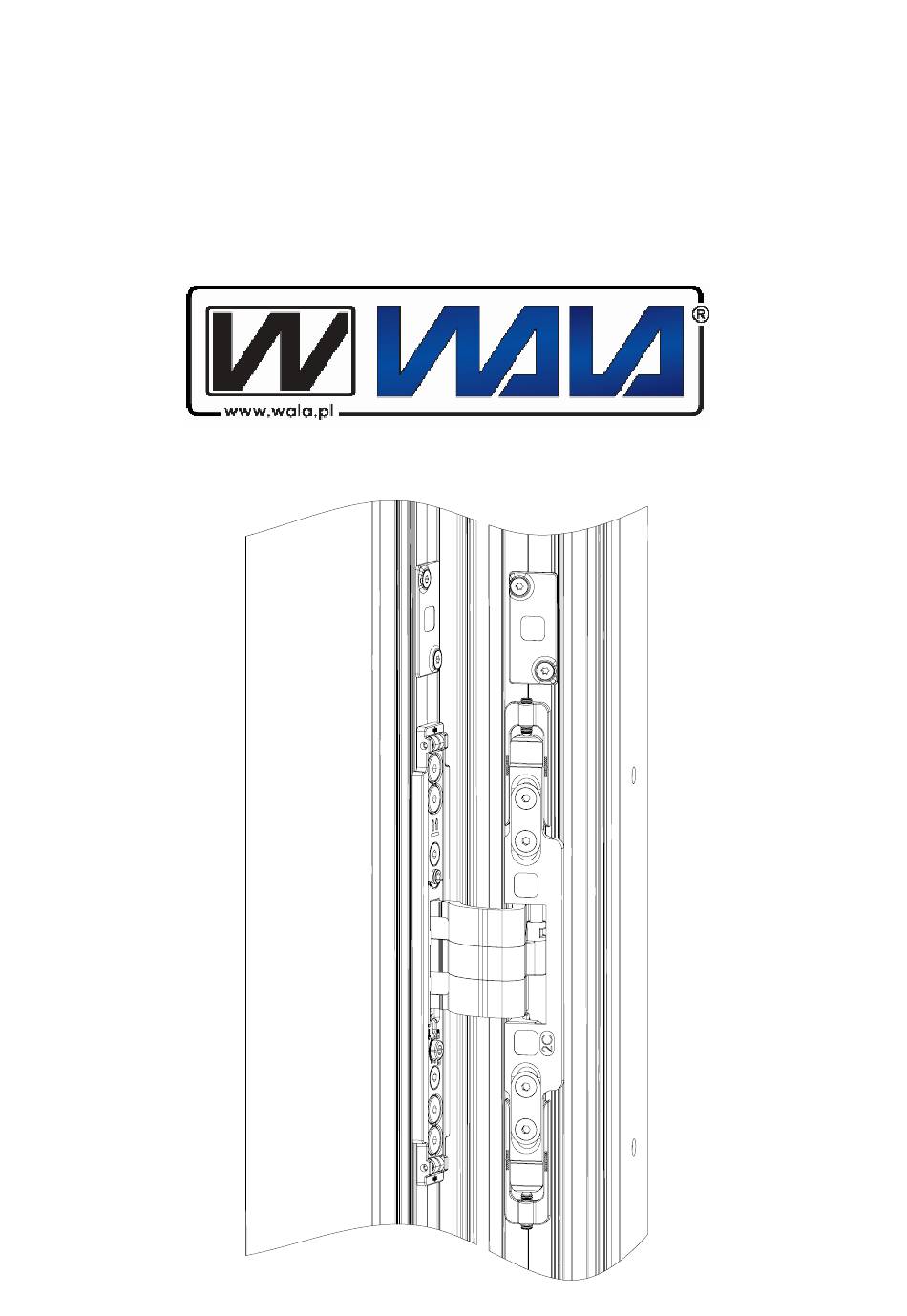

- Page 1 INSTRUKCJA MONTAŻU ZAWIASU UKRYTEGO "WU1R E" ELECTRO WALA " WU1R E" ELECTRO WALA HIDDEN HINGE ASSEMBLY INSTRUCTIONS " WU1R E" ELECTRO WALA VERDECKTE SCHARNIERE MONTAGEANLEITUNG...
- Page 2 MONTAŻ W OŚCIEŻNICY: OŚCIEŻNICA INSTALLATION IN THE DOOR FRAME: DOOR FRAME MONTAGE IM TÜRRAHMEN: TÜRRAHMEN 2 / 8...
- Page 3 RODZAJ KLUCZA I SIŁA PRZYKRĘCANIA KEY TYPE AND THE TORQUE SCHLÜSSELTYP UND ANZUGSDREHMOMENT 4 x M6 imbus 4: 4-6Nm Pozycja "0" regulacji The "0" position of the adjustment „0“-Stellung der Verstellung * OTWÓR REWIZYJNY | INSPECTION HOLE | INSPEKTIONSBOHRUNG Przed przykręceniem maskownicy kanału przewodu należy sprawdzić dodatkowe informacje - str. 8/8. Before the cable duct cover montage check additional info - page 8/8.
- Page 4 MONTAŻ W SKRZYDLE DRZWIOWYM: SKRZYDŁO DRZWIOWE INSTALLATION IN A DOOR LEAF: DOOR LEAF EINBAU IN EIN TÜRBLATT: TÜRBLATT DO GÓRY HOCH WAŻNE! Pozycja śrub dociskowych IMPORTANT! Set screw position WICHTIG! Passen Sie die Position der Schraube an 4 / 8...
- Page 5 RODZAJ KLUCZA I SIŁA PRZYKRĘCANIA KEY TYPE AND THE TORQUE SCHLÜSSELTYP UND ANZUGSDREHMOMENT 2 x M6 imbus 4: 4-6Nm 4 x M6 imbus 4: 4-6Nm Pozycja "0" regulacji The "0" position of the adjustment „0“-Stellung der Verstellung * OTWÓR REWIZYJNY | INSPECTION HOLE | INSPEKTIONSBOHRUNG Przed przykręceniem maskownicy kanału przewodu należy sprawdzić...
- Page 6 MONTAŻ KOŃCOWY SKRZYDŁA Z OŚCIEZNICĄ: FINAL ASSEMBLY OF THE LEAF WITH THE FRAME: ENDMONTAGE DES FLÜGELS MIT DEM RAHMEN: CLICK Regulować krótszą częścią imbusa aby nie porysować profilu. Regulate the shorter part. Allen wrench to avoid scratching profile. Regulieren Sie den kürzeren Teil. Inbusschlüssel um Kratzer zu vermeiden Profil. BLOKADA BLOCKADE BLOCKADE...
- Page 7 INSTRUKCJA DEMONTAŻU SKRZYDŁA DRZWIOWEGO ZAWIASU UKRYTEGO "WU1R E" ELECTRO INSTRUCTIONS FOR DISASSEMBLING THE DOOR LEAF HIDDEN HINGE "WU1R E" ELECTRO ANLEITUNG ZUR DEMONTAGE DES TÜRBLATTS VERDECKTES SCHARNIER „WU1R E“ ELECTRO ODBLOKUJ UNLOCK ENTSPERREN Specialny imbus Special imbus Spezielles imbus UNIEŚ I WYSUŃ...
- Page 8 DODATKOWE INFORMACJE ADDITIONAL INFO WEITERE INFORMATIONEN Przewód Helukabel 18089 tronic 6x0,5, sugerujemy połączenie przewodów szybkozłączkami żelowymi UY2. The Helukabel 18089 tronic 6x0.5 cable, we suggest connecting the wires with UY2 gel quick connectors. Das Helukabel 18089 tronic 6x0,5 Kabel, wir empfehlen, die verbindend Drähte mit UY2 Gel-Schnellkupplungen zu verbinden.
