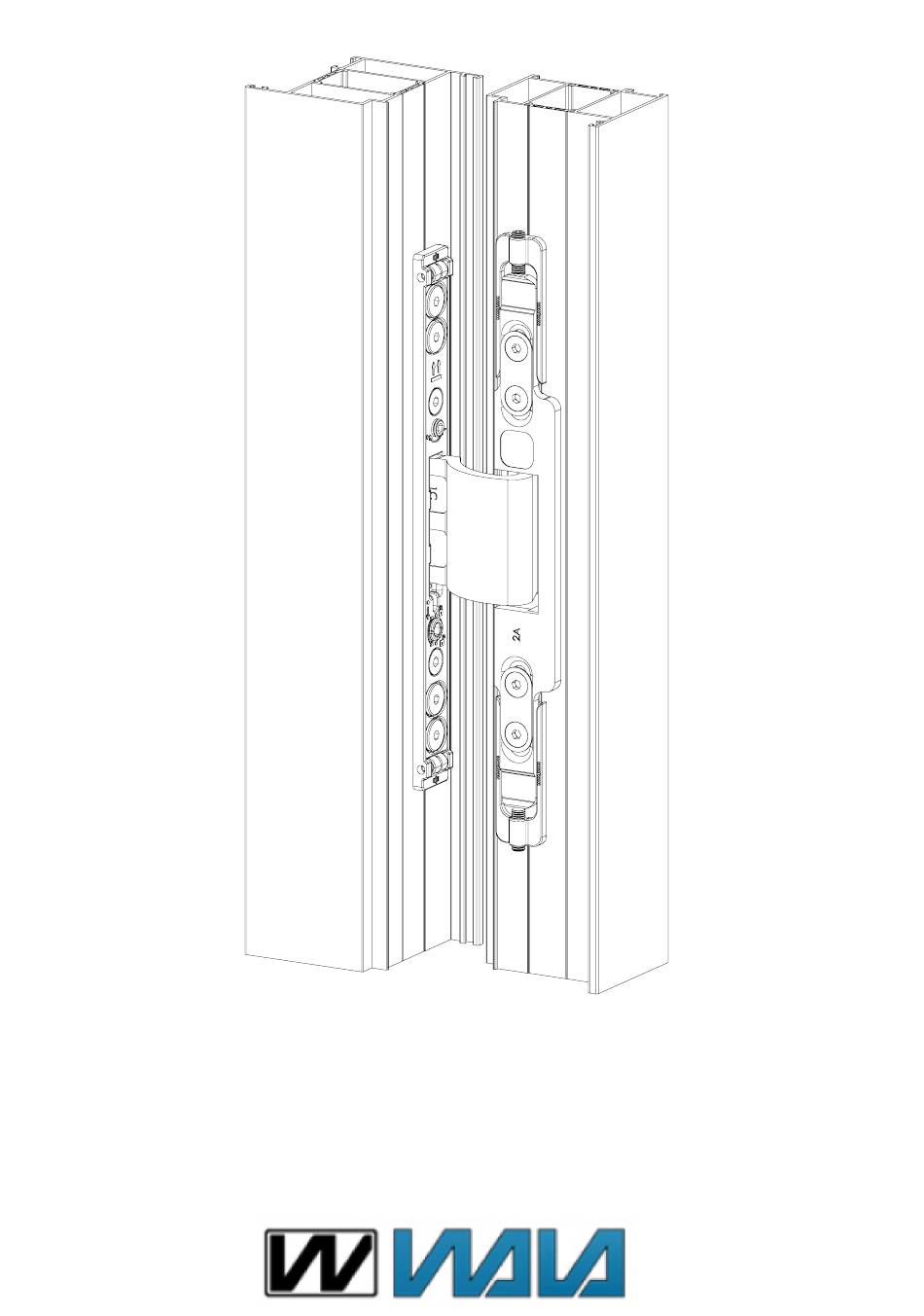

- Page 1 INSTRUKCJA MONTAŻU ZAWIASU UKRYTEGO WU 1R WALA WU 1R WALA HIDDEN HINGE ASSEMBLY INSTRUCTIONS WU 1R WALA VERDECKTE SCHARNIERE MONTAGEANLEITUNG...
- Page 2 MONTAŻ W OŚCIEŻNICY: OŚCIEŻNICA INSTALLATION IN THE DOOR FRAME: DOOR FRAME MONTAGE IM TÜRRAHMEN: TÜRRAHMEN Kontrpłyty pozycjonować na części aluminiowej profilu. Counter plates position on aluminum part profile. Gegenpositionieren Sie die Platten auf dem Aluteil Profil.
- Page 3 RODZAJ KLUCZA I SIŁA PRZYKRĘCANIA KEY TYPE AND THE TORQUE SCHLÜSSELTYP UND ANZUGSDREHMOMENT 4 x M6 imbus 4: 4-6Nm Pozycja "0" regulacji The "0" position of the adjustment „0“-Stellung der Verstellung...
- Page 4 Montaż w skrzydle drzwiowym: SKRZYDŁO DRZWIOWE INSTALLATION IN A DOOR LEAF: DOOR LEAF EINBAU IN EIN TÜRBLATT: TÜRBLATT Kontrpłyty pozycjonować na części aluminiowej profilu. Counter plates position on aluminum part profile. DO GÓRY Gegenpositionieren Sie die Platten auf dem Aluteil HOCH Profil.
- Page 5 RODZAJ KLUCZA I SIŁA PRZYKRĘCANIA KEY TYPE AND THE TORQUE SCHLÜSSELTYP UND ANZUGSDREHMOMENT 2 x M6 imbus 4: 4-6Nm 4 x M6 imbus 4: 4-6Nm Pozycja "0" regulacji The "0" position of the adjustment „0“-Stellung der Verstellung...
- Page 6 Montaż końcowy skrzydła z ościeznicą: Final assembly of the leaf with the frame: Endmontage des Flügels mit dem Rahmen: CLICK Specialny imbus Special imbus BLOKADA Spezielles imbus BLOCKADE BLOCKADE Regulować krótszą częścią imbusa aby nie porysować profilu. Regulate the shorter part Allen wrench to avoid scratching profile Regulieren Sie den kürzeren Teil Inbusschlüssel um Kratzer zu vermeiden Profil.
- Page 7 INSTRUKCJA DEMONTAŻU SKRZYDŁA DRZWIOWEGO ZAWIASU UKRYTEGO "WU 1R" INSTRUCTIONS FOR DISASSEMBLING THE DOOR LEAF HIDDEN HINGE "WU 1R" ANLEITUNG ZUR DEMONTAGE DES TÜRBLATTS VERDECKTES SCHARNIER „WU 1R“ ODBLOKUJ UNLOCK ENTSPERREN Specialny imbus Special imbus Spezielles imbus UNIEŚ I WYSUŃ LIFT AND REMOVE...
