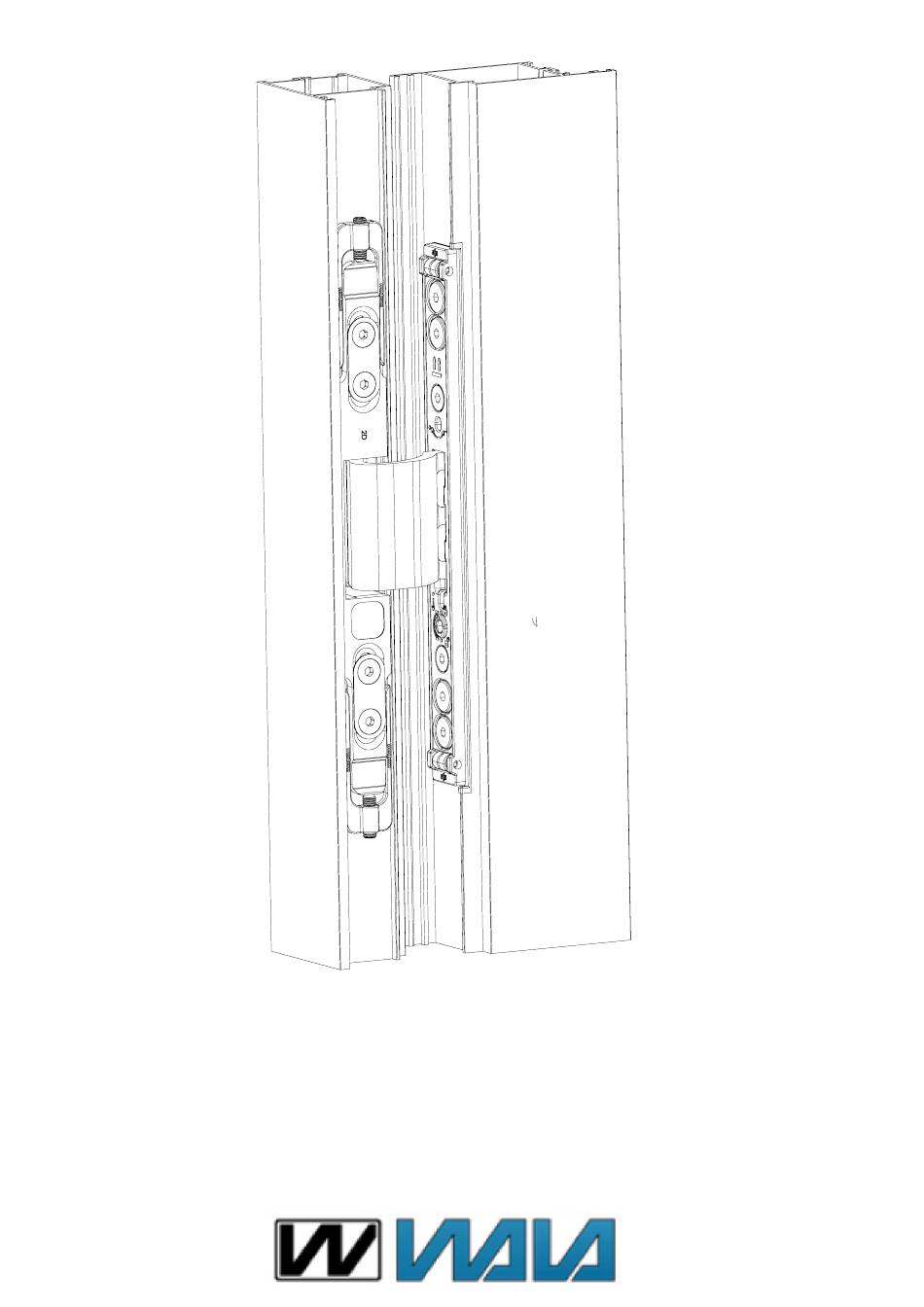

- Page 1 INSTRUKCJA MONTAŻU ZAWIASU UKRYTEGO WU 1R MB45 WALA WU1R MB45 WALA HIDDEN HINGE ASSEMBLY INSTRUCTIONS WU1R MB45 WALA VERDECKTE SCHARNIERE MONTAGEANLEITUNG...
- Page 2 MONTAŻ W OŚCIEŻNICY: NITONAKRĘTKI OŚCIEŻNICA INSTALLATION IN THE DOOR FRAME: RIVET NUTS DOOR FRAME MONTAGE IM TÜRRAHMEN: NIETMUTTERN TÜRRAHMEN Zagnieść nitonakrętki Knead the rivet nuts die Nietmuttern kneten...
- Page 3 RODZAJ KLUCZA I SIŁA PRZYKRĘCANIA KEY TYPE AND THE TORQUE SCHLÜSSELTYP UND ANZUGSDREHMOMENT 4 x M6 imbus 4: 4-6Nm Pozycja "0" regulacji The "0" position of the adjustment "0" -Stellung der Verstellung...
- Page 4 MONTAŻ W OŚCIEŻNICY: KONTRPŁYTA OŚCIEŻNICA INSTALLATION IN THE DOOR FRAME: COUNTERPLATE DOOR FRAME MONTAGE IM TÜRRAHMEN: GEGENPLATTE TÜRRAHMEN...
- Page 5 RODZAJ KLUCZA I SIŁA PRZYKRĘCANIA KEY TYPE AND THE TORQUE SCHLÜSSELTYP UND ANZUGSDREHMOMENT 4 x M6 imbus 4: 4-6Nm Pozycja "0" regulacji The "0" position of the adjustment "0" -Stellung der Verstellung...
- Page 6 Montaż w skrzydle drzwiowym: SKRZYDŁO DRZWIOWE INSTALLATION IN A DOOR LEAF: DOOR LEAF EINBAU IN EIN TÜRBLATT: TÜRBLATT DO GÓRY HOCH Zagnieść nitonakrętki Knead the rivet nuts die Nuetmuttern kneten...
- Page 7 WAŻNE! Pozycja śrub dociskowych IMPORTANT! Set screw position WICHTIG! Passent Sie die Position der Schraube an RODZAJ KLUCZA I SIŁA PRZYKRĘCANIA KEY TYPE AND THE TORQUE SCHLÜSSELTYP UND ANZUGSDREHMOMENT 2 x M6 imbus 4: 4-6Nm 4 x M6 imbus 4: 4-6Nm Pozycja "0"...
- Page 8 Montaż końcowy skrzydła z ościeznicą: Final assembly of the leaf with the frame: Endmontage des Flügels mit dem Rahmen: CLICK BLOKADE Specjalny imbus BLOCKADE Special imbus BLOCKADE Spezielles imbus Regulować krótszą częścią imbusa aby nie porysować profilu Regulate with shorter part of the allen wrench to avoid scratching to the profile Regulieren Sie den kürzeren Teil Inbusschlüssel um Kratzerzu vermeiden Profil.
- Page 9 INSTRUKCJA DEMONTAŻU ZAWIASU UKRYTEGO WU1R MB45 WALA DISASSEMBLY INSTRUCTION FOR WU1R - MB45 ANLEITUNG ZUR DEMONTAGE VERDECKTER SCHARNIER WU1R - MB45 ODBLOKUJ UNLOCK ENTSPERREN Regulować krótszą częścią imbusa aby nie porysować profilu Regulate with shorter part of the allen wrench to avoid scratching to the profile Regulieren Sie den kürzeren Teil Inbusschlüssel...
