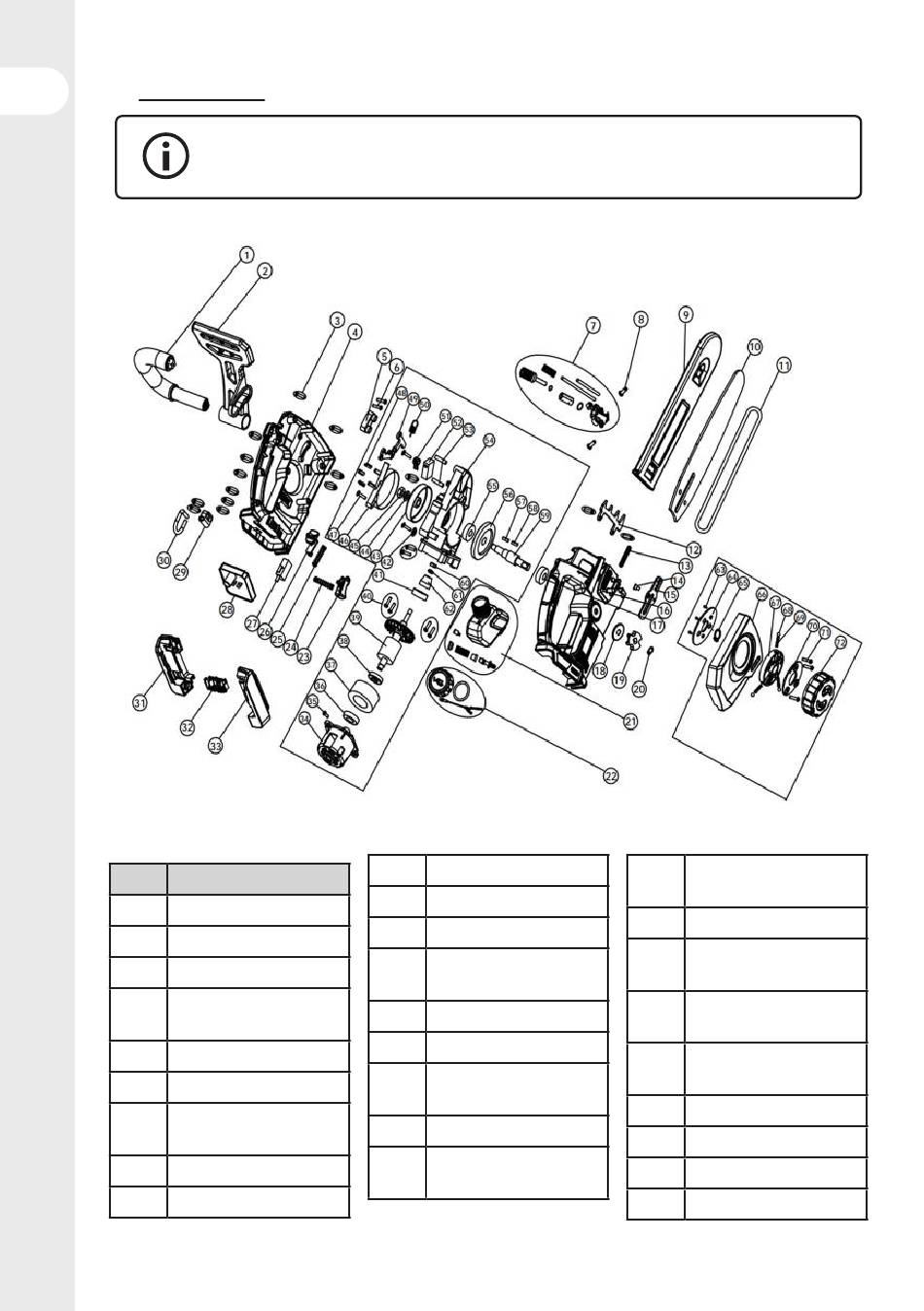

7.4 VUE ÉCLATÉE
ES
PT
IT
EL
PL
RU
KZ
UA
RO
POS
EN
1 Poignée avant
2 Protège-main avant
3 Vis
Partie gauche du
4
boîtier
5 Bloc de frein
6 Vis
Composants de
7
pompe à huile
8 Vis
9 Fourreau de chaîne
LES PIÈCES DÉTACHÉES REMPLAÇABLES SONT DISPONIBLES JUSQU'À
5 ANS APRÈS L'ACHAT DU PRODUIT.
DESCRIPTION
10 Bar
11 Chaîne
12 Griffe d'abattage
Bague en
13
caoutchouc
14 Rivet
15 Plaque de régulation
Partie droite du
16
boîtier
17 Palier
Capuchon
18
antipoussières
16
Pignon
19
d'entraînement
20 Anneau ouvert
Composants du
21
réservoir d'huile
Bouchon du
22
réservoir d'huile
Interrupteur-
23
gâchette
24 Ressort
25 Ressort
26 Interrupteur
27 Microrupteur
