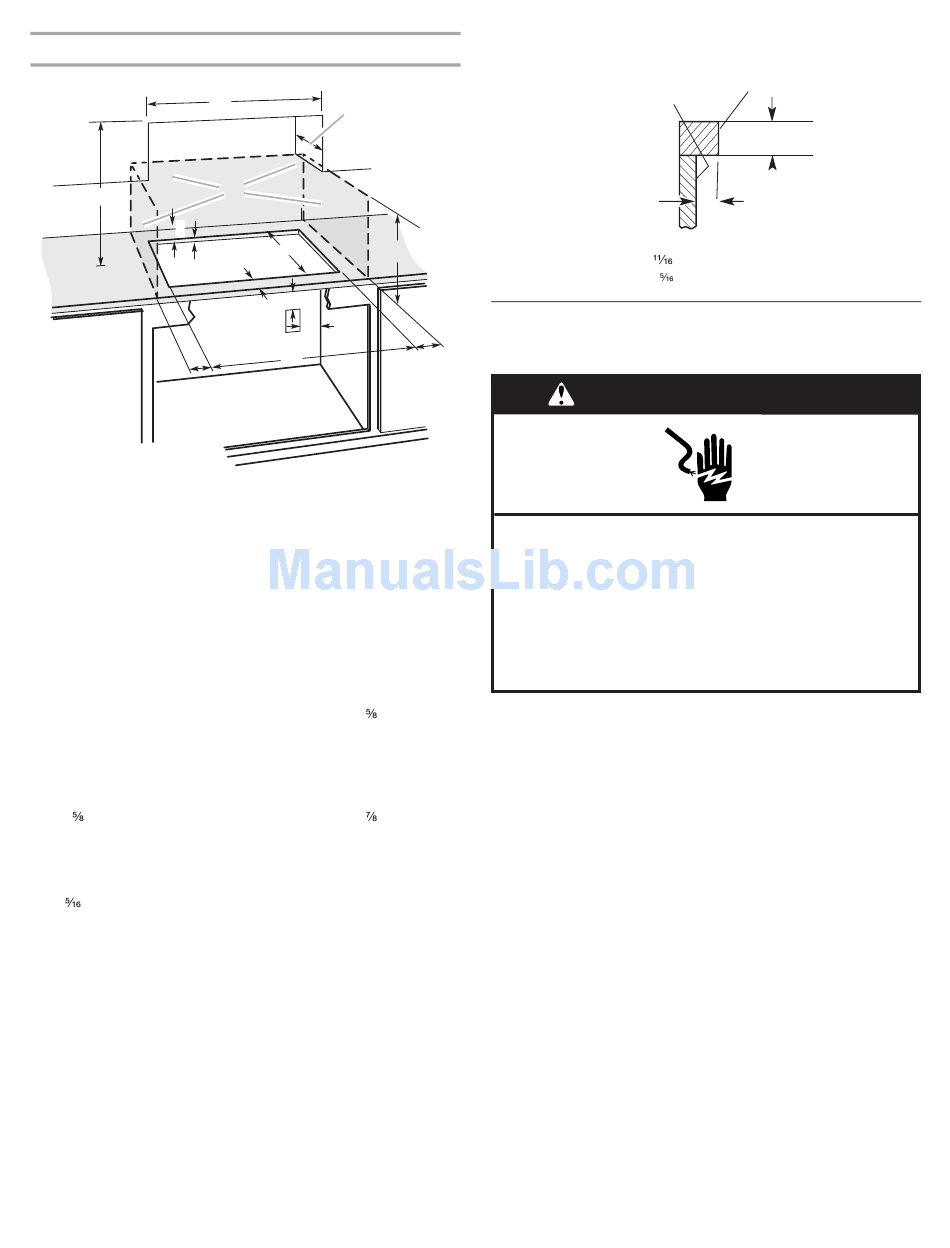

Dégagements de séparation à respecter
C
L
K
J
A. 21" (53,3 cm) sur les modèles de 21" (53,3 cm); 30" (76,2 cm) sur
les modèles de 30" (76,2 cm); 36" (91,4 cm) sur les modèles de 36"
(91,4 cm)
B. Zone de matière combustible au-dessus du plan de travail (espace
délimité par des lignes pointillées ci-dessus)
C. Distance de séparation de 30" (76,2 cm) ou plus entre la partie
supérieure de la plate-forme de la table de cuisson et le fond d'un
placard métallique ou de bois non protégé (distance de séparation
de 24" [61 cm] ou plus si le fond du placard de métal ou de bois est
protégé par une plaque de ¼" [0,6 cm] ou plus de matériau
résistant aux flammes recouvert d'une feuille métallique
d'épaisseur égale ou supérieure à calibre 28 pour l'acier, 0,015"
[0,04 cm] pour l'acier inoxydable, ou 0,024" [0,06 cm] pour
l'aluminium ou 0,020" [0,05 cm] pour le cuivre)
D. Profondeur recommandée des placards muraux 13" (33 cm)
E. 3" (7,6 cm)
F. 15½" (34,4 cm) sur les modèles de 21" (53,3 cm); 18 " (45,7 cm)
sur les modèles de 30" (76,2 cm) et les modèles de 36" (91,4 cm)
G. Distance de séparation de 18" (45,7 cm) ou plus entre placards
muraux et plan de travail avec distance minimale de séparation
horizontale pour la table de cuisson
H. Boîte de connexion ou prise; 12" (30,5 cm) minimum à partir du bas
du plan de travail; 10" (25,4 cm) à partir du côté droit du placard
I. 18 " (33,7 cm) sur les modèles de 21" (53,3 cm); 28 " (47,3 cm)
sur les modèles de 30" (76,2 cm); 35" (90,2 cm) sur les modèles de
36" (91,4 cm)
J. Distance de séparation de 1" (2,5 cm) ou plus par rapport à la
surface de matériau combustible la plus proche, à gauche ou à
droite au-dessus de la table de cuisson
K. 1
" (3,4 cm) max. d'épaisseur du plan de travail sur les modèles
de 21" (53,3 cm). Voir l'illustration ci-dessous.
L. Distance de séparation de 1" (2,5 cm) ou plus entre la paroi arrière
et le plan de travail
REMARQUES : Après le découpage de l'ouverture dans le plan
de travail, dans certaines configurations d'installation il sera
nécessaire d'entailler les parois latérales du placard inférieur pour
le passage de la boîte des brûleurs. Pour éviter cette modification,
utiliser un placard inférieur dont la largeur des parois latérales est
supérieure à celle de l'ouverture découpée.
Si le placard comporte un tiroir, on devra ménager une distance
de séparation de 3" (7,6 cm) ou plus entre le plan de travail et le
sommet du tiroir (ou autre obstruction) dans le placard inférieur.
En cas d'installation d'une hotte au-dessus de cette table de
cuisson, suivre les instructions d'installation fournies avec la
hotte.
A
D
B
F
G
E
H
H
I
Pour le modèle de 21" (53,3 cm) seulement :
arrière du placard
ou paroi arrière
sous le plan de travail
A.
B. 1 " (3,4 cm) max.
Spécifications électriques
Table de cuisson de 240 volts :
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'entreprendre le travail.
Utiliser du fil de cuivre de calibre 8.
Relier la table de cuisson à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
Si on utilise un conducteur distinct de liaison à la terre lorsque les
codes le permettent, il est recommandé qu'un électricien qualifié
vérifie que la liaison à la terre et le calibre pour fils sont conformes
aux codes locaux.
Ne pas utiliser une tuyauterie de gaz pour le raccordement à la
terre.
Vérifier avec un électricien qualifié si vous avez des doutes quant
à la qualité de la liaison à la terre de la table de cuisson.
Ne pas installer un fusible dans le conducteur neutre ou le
conducteur de liaison à la terre.
S'assurer que la connexion électrique et le calibre des fils sont
appropriés et conformes au National Electrical Code, aux normes
ANSI/NFPA 70 - dernière édition, ou aux normes CSA C22.1-94,
au Code canadien de l'électricité, Partie 1 et C22.2 N° O-M91 -
dernière édition, et à tous les codes et règlements locaux.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
bord arrière
de l'ouverture
B
A
" (1,7 cm) min.
