SC 6WP-22 Original operating instructions ........Notice d'utilisation originale .
Page 7: En Original Operating Instructions
Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Liion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.
Page 8 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information...
Page 9 Safety General power tool safety warnings WARNING Read all safety warnings, instructions, illustrations and specifications provided with this power tool. Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury. Save all warnings and instructions for future reference. The term "power tool"...
Page 10 ▶ Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users. ▶ Maintain power tools and accessories. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation.
Page 11 Kickback causes and related warnings • kickback is a sudden reaction to a pinched, jammed or misaligned saw blade, causing an uncontrolled saw to lift up and out of the workpiece toward the operator; • when the blade is pinched or jammed tightly by the kerf closing down, the blade stalls and the motor reaction drives the unit rapidly back toward the operator;...
Page 12 ▶ Make sure that the path of the saw is free of obstructions such as nails, screws and other metal objects. ▶ Use only saw blades recommended by Hilti that comply with the EN 847-1 standard. ▶ When cutting plastic, make sure that the workpiece does not become too hot and melt.
Page 13 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Consult Hilti Service or read the document entitled "Instructions on safety and use for Hilti Li-ion batteries".
Page 14 Saw only flat workpieces that offer a big enough contact surface to accommodate the whole of the base plate. • For this product, use only Hilti lithiumion batteries of the B 22 series. For this product, Hilti recommends the use of the batteries stated in the table at the end of these operating instructions.
Page 15 Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group Status indicators of the Liion battery Hilti Nuron Li-ion batteries can indicate state of charge, fault messages and the battery's state of health.
Page 16 Technical data Product properties SC 6WP-22 Weight 3.3 kg (in accordance with EPTA-Procedure 01 without battery) Weight (parallel guide) 0.45 kg Dimensions (L×W×H) 360 mm × 200 mm × 237 mm Saw blade arbor size 20 mm Saw blade diameter 160 mm …...
Page 17 Comply with the national regulations for working at heights. As drop arrester for this product, use only the Hilti tool tether #2261971. ▶ Use the loop to secure the tool tether to the product as shown in the illustration. Check that it holds securely.
Page 18 ▶ Secure the carabiner to a load-bearing structure. Check that the carabiner holds securely. Comply with the operating instructions of the Hilti tool tether. Bringing plunge unit to installation position The plunge unit has an installation position at which the clamping screw is accessible through the installation window.
Page 19 9. Check that the saw blade is seated correctly. 10. Hold the product by the main grip. 11. Set the latching lever to the basic position and swivel the plunge unit back to the basic position (7). 12. Close the installation flap for saw blade installation. Movable dust shield window For optimum dust and chip extraction, always position the dust shield window as near as possible to the workpiece.
Page 20 5.13 Setting product on guide rail 1. Place the product with the groove in the base plate on the guide rib. 2. Check the play between guide rail and base plate. 3. Adjust play by turning the eccentric screws (1): ▶...
Page 21 2. Set the cutting depth. → page 13 3. Position the product with the adaptive cutting line indicator aligned with the marked line. 4. Switch the product on. → page 14 ▶ The plunge movement of the product is possible only with the on/off switch unlocked. 5.
Page 22 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group Cleaning the guard 1.
Page 23 ▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
Page 24: Fr Notice D'utilisation Originale
Respecter le manuel d'utilisation Pour des conseils d'utilisation et autres informations utiles Maniement des matériaux recyclables Ne pas jeter les appareils électriques et les accus dans les ordures ménagères Hilti Accu Li-Ion Hilti Chargeur 1.2.3 Symboles dans les illustrations Les symboles suivants sont utilisés dans les illustrations : Ces chiffres renvoient à...
Page 25 Les numéros de position sont utilisés dans l'illustration Vue d’ensemble et renvoient aux numé- ros des légendes dans la section Vue d'ensemble du produit. Ce signe doit inviter à manier le produit en faisant particulièrement attention. Symboles spécifiques au produit 1.3.1 Symboles généraux Symbole utilisés en liaison avec le produit.
Page 26 Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité et instructions, illustrations et caractéris- tiques techniques, qui accompagnent cet outil électroportatif. Tout manquement à l'observation des instructions suivantes risque de provoquer une électrocution, un incendie et/ou de graves blessures.
Page 27 ▶ S'habiller de manière adaptée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des parties en mouvement. ▶...
Page 28 Service ▶ L'outil électroportatif doit uniquement être réparé par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil. ▶ Ne jamais entretenir d'accus endommagés. Toutes les opérations d'entretien sur des accus doivent exclusivement être réalisées par le fabricant ou un prestataire de service client agréé.
Page 29 ▶ Avant le sciage, vérifier le serrage des réglages de la profondeur de coupe et de l'angle de coupe. Si les réglages varient pendant la coupe, cela peut provoquer un grippage et un recul. ▶ Travailler avec d'autant plus de prudence pour découper des parois existantes ou d'autres zones sans visibilité.
Page 30 ▶ Vérifier qu'il n'y a pas d'obstacles dans la surface de coupe, tels que des clous, vis ou autres pièces métalliques. ▶ Utiliser exclusivement des lames de scie recommandées par Hilti, conformes à la norme EN 847-1. ▶ Lors du sciage de matière plastique, veiller à ce que la pièce ne devienne pas trop chaude et ne fonde pas.
Page 31 Respecter les directives spécifiques pour le transport, le stockage et l'utilisation d'accus Li-Ion. → Page 34 Lire les remarques relatives à la sécurité et à l'utilisation des accus LiIon Hilti que vous trouverez en scannant le code QR à la fin de ce mode d'emploi.
Page 32 à la fin de ce manuel d'utilisation. • Pour ces accus, n'utiliser que des chargeurs Hilti des séries indiquées à la fin de ce manuel d'utilisation. Éléments livrés Scie circulaire sans fil, lame de scie, mode d'emploi.
Page 33 à 50 %. Si un produit raccordé ne peut plus être utilisé, l'accu est arrivé à la fin de sa durée de vie et doit être remplacé. Merci de s'adresser au S.A.V Hilti. Caractéristiques techniques Propriétés du produit SC 6WP-22...
Page 34 Température de stockage et de service Température de stockage −20 ℃ … 70 ℃ Température de service en cours de service −17 ℃ … 60 ℃ Batterie Tension nominale de l'accu 21,6 V Poids de l'accu Voir à la fin de ce mode d'em- ploi Température de service en cours de service −17 ℃...
Page 35 Respecter les directives nationales en vigueur pour les travaux en hauteur. Comme protection anti-chute pour ce produit, utiliser exclusivement la longe porte-outil Hilti #2261971. ▶ Fixer la longe porte-outil au produit avec la boucle, comme illustré. Vérifier qu'elle tient bien.
Page 36 1. Amener l'unité plongeante dans la position de montage. → Page 29 2. Appuyer sur le blocage de la broche (1) et le maintenir enfoncé. 3. Desserrer la vis de serrage (2) à l'aide de la clé pour vis à six pans creux. Observer la flèche indiquant le sens de rotation : la vis de serrage est desserrée dans le sens de rotation de la lame de scie.
Page 37 2. Orienter le produit dans l'angle de coupe souhaité. ▶ Pour régler des angles de -1° ou supérieurs à 45° (jusqu'à 47° maximum), appuyer sur le bouton de déverrouillage et le maintenir enfoncé (2). 3. Serrer l'une des deux vis de serrage du réglage de l'angle de coupe. 4.
Page 38 Mettre en marche ou arrêter Mise en marche 1. Pousser sur le dispositif de blocage vers le haut et le maintenir. 2. Appuyer sur l'interrupteur Marche/Arrêt et le maintenir actionné. 3. Relâcher le dispositif de blocage. Le dispositif de blocage reste en position déverrouillée tant que l'interrupteur Marche/Arrêt est maintenu enfoncé...
Page 39 • Ne pas utiliser le produit en cas d'endommagements et/ou de dysfonctionnements. Faire immédiatement réparer le produit par le S.A.V. Hilti. • Après des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien en place et fonctionnent parfaitement.
Page 40 Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group Nettoyage de l'équipement de protection...
Page 41: Da Original Brugsanvisning
▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.
Page 42 Der benyttes følgende symboler i denne brugsanvisning: Se brugsanvisningen Anvisninger for anvendelse og andre nyttige oplysninger Håndtering af genvindbare materialer Elektriske maskiner og batterier må ikke bortskaffes som almindeligt husholdningsaffald Hilti Lithium-ion-batteri Hilti Lader 1.2.3 Symboler i illustrationer Følgende symboler anvendes på illustrationer: Disse tal henviser til den pågældende illustration i begyndelsen af denne brugsanvisning.
Page 43 Sidst i dette dokument finder du et bilede af overensstemmelseserklæ- ringen. Den tekniske dokumentation er arkiveret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhed Generelle sikkerhedsanvisninger for elværktøj ADVARSEL Læs alle sikkerhedsanvisninger, henvisninger, billedtekster og tekniske data på...
Page 44 ▶ Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når elværktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. Elektrisk sikkerhed ▶ Elværktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundne elværktøj.
Page 45 ▶ Anvend elværktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse anvisninger. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. I tilfælde af anvendelse af maskinen til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer. ▶...
Page 46 • Hvis savklingen drejes eller vendes forkert i savsporet, kan tænderne på savklingens bageste kant sætte sig fast i emnet, så savklingen kravler op af savsporet, og saven springer tilbage mod brugeren. Et tilbageslag er resultatet af ukorrekt eller fejlagtig brug af saven. Det kan forhindres ved at træffe passende forholdsregler som beskrevet i det følgende.
Page 47 ▶ Kontrollér, at der ikke befinder sig nogen forhindringer i skærelinjen, f.eks. søm, skruer eller andre metaldele. ▶ Anvend altid savklinger, som anbefales af Hilti, og som opfylder standarden EN 847-1. ▶ Ved savning af kunststof skal du være opmærksom på, at emnet ikke bliver for varmt og smelter.
Page 48 Lad batteriet køle af. Hvis batteriet efter en time fortsat er for varmt til at kunne røres, er det er defekt. Kontakt Hilti Service eller læs dokumentet "Anvisninger om sikkerhed og anvendelse af Hilti Li-ion-batterier".
Page 49 Sav kun plane emner, som har en tilstrækkelig stor støtteflade for grundpladen. • Brug kun Hilti Liion-batterier fra serie B 22 til dette produkt. Hilti anbefaler at bruge de batterier, der er anført i tabellen i slutningen af denne brugsanvisning, til dette produkt.
Page 50 Andre systemprodukter, som er godkendt til dit produkt, finder du i Hilti Store eller på: www.hilti.group Li-ion-batteriets indikatorer Hilti Nuron Li-ion-batterier kan vise ladetilstand, fejlmeddelelser og batteriets tilstand. 3.4.1 Visning af ladetilstand og fejlmeddelelser ADVARSEL Fare for personskader på grund af batteri, der falder på gulvet! ▶...
Page 51 Tekniske data Produktegenskaber SC 6WP-22 Vægt 3,3 kg (iht. EPTA-Procedure 01 uden batteri) Vægt (parallelanslag) 0,45 kg 360 mm × 200 mm × 237 mm Mål (L×B×H) 20 mm Savklingeboring 160 mm … 165 mm Savklingediameter 1 mm … 1,5 mm Stamklingetykkelse 57 mm Maks.
Page 52 Faldsikring ADVARSEL Fare for personskader som følge af nedfaldende værktøj og/eller tilbehør! ▶ Anvend kun den Hilti-værktøjssikkerhedsline, som er beregnet til dit produkt. ▶ Kontrollér værktøjssikkerhedslinens fastgørelsespunkt for mulige skader før hver brug. Overhold nationale retningslinjer for opgaver i højden.
Page 53 Placering af dykenheden i montagestilling Dykenheden er udstyret med en montagestilling, hvor der er adgang til spændeskruen gennem montagevinduet. Montagestillingen kan indstilles ved hjælp af låsegrebet. Når du vipper låsegrebet tilbage (i grundstillingen), kører dykenhed hurtigt tilbage. Hold fast i produktet på...
Page 54 Skydevindue til støvbeskyttelse For at opnå optimal spånudsugning skal du altid skubbe skydevinduet til støvbeskyttelse så tæt som muligt hen til emnet. Indstilling af skæredybde Den indstillede skæredybde bør altid være ca. 5 til 10 mm større end tykkelsen på det materiale, der skal saves.
Page 55 5.13 Placering af produktet på styreskinnen 1. Sæt grundpladen med noten i styreskinnen på styreribben. 2. Kontrollér sløret mellem styreskinnen og grundpladen. 3. Indstil sløret med excenterskruerne (1): ▶ Drej excenterskruerne med uret, hvis sløret skal reduceres. ▶ Drej excenterskruerne mod uret, hvis sløret skal øges. 4.
Page 56 3. Placer produktet med den adaptive snitindikator på opmærkningslinjen. 4. Tænd produktet. → Side 49 ▶ Produktets dykkebevægelse er kun mulig, når afbryderen er frigjort. 5. Dyk dykenheden ned i emnet til anslag (1). 6. Før produkt gennem emnet med en egnet arbejdshastighed. 7.
Page 57 Monter alle beskyttelsesanordninger efter pleje- og vedligeholdelsesarbejder, og kontroller dem for korrekt funktion. Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som Hilti har godkendt, finder du i din Hilti Store eller under: www.hilti.group Rengøring af beskyttelsesanordning 1.
Page 58 ▶ Elværktøj, elektriske maskiner og batterier må ikke bortskaffes sammen med almindeligt hushol- dingsaffald! Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti- partner. Yderligere oplysninger Yderligere oplysninger vedrørende betjening, teknik, miljø og recycling finder du under følgende link: qr.hilti.com/manual?id=2276609&id=2276671...
Page 59: Sv Originalbruksanvisning
I den här bruksanvisningen används följande symboler: Observera bruksanvisningen Anmärkningar och annan praktisk information Hantering av återvinningsbara material Elverktyg och batterier får inte kastas i hushållssoporna Hilti Litiumjonbatteri Hilti Batteriladdare 1.2.3 Symboler i bilderna Följande symboler används i bilder: Dessa siffror hänvisar till motsvarande bild i början av bruksanvisningen.
Page 60 Härmed intygar tillverkaren med ensamt ansvar att produkten som beskrivs överensstämmer med gällande lagstiftning och standarder. En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland Svenska 2373233...
Page 61 Säkerhet Allmänna säkerhetsföreskrifter för elverktyg VARNING Läs noga igenom alla säkerhetsföreskrifter, anvisningar, avbildningar och tekniska data som medföljer detta elverktyg. Om nedanstående anvisningar inte följs, finns risk för elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsföreskrifter och anvisningarna på ett säkert ställe för framtida användning. Begreppet ”elverktyg”...
Page 62 ▶ Använd aldrig elverktyget om strömbrytaren är defekt. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. ▶ Dra ut elkontakten ur uttaget och/eller ta i förekommande fall bort det löstagbara batterier innan du gör inställningar, byter tillbehör eller lägger ifrån dig verktyget. Denna skyddsåtgärd förhindrar att du eller någon annan råkar sätta igång elverktyget av misstag.
Page 63 ▶ Använd alltid en sågklinga av rätt storlek och med lämpligt axelhål (t.ex. stjärnformat eller runt). Sågklingor som inte passar sågens monteringsdelar går ojämnt och gör att du får sämre kontroll. ▶ Använd aldrig skadade eller felaktiga distansbrickor eller mellanskruvar för sågklingan. Distans- brickorna och mellanskruvarna är specialkonstruerats för din såg för optimal effekt och driftsäkerhet.
Page 64 ▶ Kontrollera att det inte finns några hinder i sågbanan som t.ex. spikar, skruvar eller andra metalldelar. ▶ Använd uteslutande de sågklingor som Hilti rekommenderar och som uppfyller standarden EN 847-1. ▶ Var försiktig vid sågning av plast så att arbetsstycket inte överhettas och smälter.
Page 65 Låt batteriet svalna. Om batteriet efter en timme fortfarande är så hett att det inte går att ta i är det defekt. Kontakta Hilti-service eller läs dokumentet ”Säkerhetsanvisningar vid användning av Hilti litiumjonbatterier”.
Page 66 Såga endast jämna arbetsstycken som har en tillräckligt stor bäryta för bottenplattan. • Använd endast Hiltis litiumjonbatterier av typen B 22 med produkten. Hilti rekommenderar att de batterier som anges i tabellen i slutet av denna bruksanvisning används med produkten.
Page 67 Dessutom finns fler systemprodukter för din produkt både i närmaste Hilti Store och på nätet: www.hilti.group Indikering för litiumjonbatteriet Hilti Nuron litiumjonbatterier kan visa laddningsstatus, felmeddelanden och batteristatus. 3.4.1 Visning av laddningsstatus och felmeddelanden VARNING Risk för personskada på grund av nedfallande batterier.
Page 68 Teknisk information Produktegenskaper SC 6WP-22 Vikt 3,3 kg (enligt EPTA-Procedure 01 utan batteri) Vikt (parallellanslag) 0,45 kg 360 mm × 200 mm × 237 mm Mått (L×B×H) 20 mm Sågklingans axelhål 160 mm … 165 mm Sågklingans diameter 1 mm … 1,5 mm Stambladstjocklek 57 mm Maximalt skärdjup...
Page 69 VARNING Risk för personskada på grund av nedfallande verktyg och/eller tillbehör! ▶ Använd bara den Hilti-verktygslina som är rekommenderad för din produkt. ▶ Kontrollera om verktygslinans fästpunkt är skadad inför varje användning. Observera nationella föreskrifter för arbeten på höga höjder.
Page 70 Ställa sänkenheten i monteringsläge I sänkenhetens monteringsläge är det möjligt att komma åt spännskruven via monteringsfönstret. Monteringsläget kan ställas in med låsspaken. När du fäller tillbaka låsspaken (grundläget) skjuts sänkenheten tillbaka. Håll produkten i huvudhand- taget för att föra sänkenheten till utgångsläget på ett kontrollerat vis. 1.
Page 71 Skjutbart dammskyddsfönster För dammskyddsfönstret så nära arbetsstycket som möjligt för optimal dammuppsugning. Ställa in skärdjup Snittdjupet ska alltid vara ca 5 till 10 mm större än tjockleken på materialet som ska sågas. 1. Håll ner låsspärren för skärdjupsinställningen (1). 2. Skjut reglaget till önskat skärdjup (2). ▶...
Page 72 5.13 Positionera produkten på styrskenan 1. Sätt produkten med spåret i bottenplattan på styrskenans kam. 2. Kontrollera avståndet mellan styrskenan och bottenplattan. 3. Justera avståndet med excenterskruvarna (1): ▶ Minska avståndet genom att vrida excenterskruvarna medurs. ▶ Öka avståndet genom att vrida excenterskruvarna moturs. 4.
Page 73 2. Ställ in skärdjupet. → Sidan 65 3. Placera produkten med den adaptiva sågindikatorn mot ritslinjen. 4. Sätt på produkten. → Sidan 66 ▶ Produktens sänkrörelse kan bara utföras när strömbrytaren inte är spärrad. 5. Sänk ner sänkenheten i arbetsstycket ända till anslaget (1). 6.
Page 74 Efter skötsel- och underhållsarbeten ska alla skyddsanordningar monteras igen och kontrolleras. Använd endast originalreservdelar och förbrukningsmaterial för säker drift. Godkända reservdelar, förbrukningsmaterial och tillbehör till din produkt från Hilti hittar du i närmaste Hilti Store eller på: www.hilti.group Rengöring av skyddsanordning 1.
Page 75 är skadade. Felsökning Observera batteriets statusindikering vid alla störningar. Se kapitel Indikeringar för litiumjonbatteri. Kontakta Hilti-service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. Möjlig orsak Lösning...
Page 76: No Original Bruksanvisning
Følgende symboler benyttes i denne bruksanvisningen: Følg bruksanvisningen Bruksanvisninger og andre nyttige opplysninger Håndtering av resirkulerbare materialer Ikke kast elektriske apparater eller batterier i husholdningsavfallet Hilti liIon-batteri Hilti Lader 1.2.3 Symboler i illustrasjoner Følgende symboler brukes i illustrasjonene: Disse tallene viser til illustrasjonen i begynnelsen av denne bruksanvisningen.
Page 77 Du finner et bilde av samsvarserklæringen på slutten av denne dokumentasjonen. Den tekniske dokumentasjonen er lagret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2373233 Norsk...
Page 78 Sikkerhet Generelle sikkerhetsregler for elektroverktøy ADVARSEL Les alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som elektro- verktøyet er utstyrt med. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader. Overhold alle sikkerhetsanvisninger og instruksjoner i hele bruksperioden. Begrepet "elektroverktøy"...
Page 79 ▶ Ikke bruk elektroverktøy med defekt bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. ▶ Dra ut støpselet fra stikkontakten og/eller ta ut et uttakbart batteri før du foretar maskininnstillinger, bytter tilleggsutstyr eller legger bort verktøyet. Disse tiltakene forhindrer utilsiktet start av elektro- verktøyet.
Page 80 ▶ Bruk alltid anslag eller en rett kantfører ved langsgående skjæring. Dette gir mer nøyaktige snitt og reduserer muligheten for at sagbladet kommer i klem. ▶ Bruk alltid sagblad i riktig størrelse og med passende festehull (f.eks. stjerneformet eller rundt). Sagblad som ikke passer til sagens monteringsdeler, går ujevnt og fører til at du mister kontrollen.
Page 81 ▶ Forsikre deg om at det ikke er hindringer i snittbanen, for eksempel spiker, skruer eller andre metalldeler. ▶ Bruk bare sagblad som er anbefalt av Hilti, og som oppfyller normen EN 847-1. ▶ Ved saging i plast må du passe på at arbeidsstykket ikke blir for varmt og smelter.
Page 82 La batteriet kjølne. Hvis batteriet fremdeles er for varmt til at du kan ta på det etter en time, er det defekt. Kontakt Hilti service eller les dokumentet "Informasjon om sikkerhet og bruk av Hilti li-ion-batterier".
Page 83 Sag kun jevne arbeidsstykker som gir tilstrekkelig kontaktflate for grunnplaten. • Til dette produktet må det bare benyttes Hilti li-ion-batterier i serien B 22. Hilti anbefaler å benytte batteriene som er angitt i tabellen bakerst i bruksanvisningen til produktet. •...
Page 84 I tillegg finner du godkjente systemprodukter til produktet hos nærmeste Hilti Store eller under: www.hilti.group Indikatorer for li-ion-batteriet Hilti Nuron Li-ion-batterier kan indikere ladetilstand, feilmeldinger og batteriets tilstand. 3.4.1 Indikatorer for ladetilstand og feilmeldinger ADVARSEL Fare for personskader på grunn av batteri som faller ned! ▶...
Page 85 Tekniske data Produktegenskaper SC 6WP-22 Vekt 3,3 kg (iht. EPTA-Procedure 01 uten batteri) Vekt (parallellanlegg) 0,45 kg 360 mm × 200 mm × 237 mm Mål (L × B × H) 20 mm Festehull for sagblad 160 mm … 165 mm Sagbladdiameter 1 mm …...
Page 86 ▶ Kontroller festepunktet for verktøysnoren for mulige skader før hver bruk. Følg nasjonale retningslinjer for arbeid i høyden. Til fallsikring av dette produktet skal du bare bruke Hilti verktøysnor #2261971. ▶ Fest verktøysnoren til produktet med løkken slik som vist på bildet. Kontroller at den sitter forsvarlig fast.
Page 87 Sette dykkenhet i monteringsposisjon Dykkenheten har en monteringsposisjon der du kommer til spennskruen gjennom monteringsvinduet. Du kan stille inn monteringsposisjonen med sperrehendelen. Når du vipper sperrehendelen bakover (grunnposisjon), spretter dykkenheten tilbake. Hold produktet i hovedhåndtaket for å føre dykkenheten kontrollert til utgangsstillingen. 1.
Page 88 Forskyvbart støvbeskyttelsesvindu For at støvavsuget skal bli optimalt, skyver du alltid støvbeskyttelsesvinduet nærmest mulig arbeidsstykket. Stille inn kuttedybde Den innstilte kuttedybden bør alltid være ca. 5 til 10 mm større enn tykkelsen på materialet som skal kuttes. 1. Trykk på og hold inne utløseren for kuttedybdeinnstilling (1). 2.
Page 89 5.13 Sette produktet på ledeskinnen 1. Sett produktet med sporet i grunnplaten på styreribben. 2. Kontroller klaringen mellom ledeskinne og grunnplate. 3. Juster klaringen med eksenterskruene (1): ▶ For å redusere klaringen skrur du eksenterskruene med urviserne. ▶ For å øke klaringen skrur du eksenterskruene mot urviserne. 4.
Page 90 3. Plasser produktet med den adaptive snittindikatoren på streken. 4. Slå på produktet. → Side 83 ▶ Produktet kan bare senkes når av/på-bryteren er utløst. 5. Senk dykkenheten ned i arbeidsstykket til anslag (1). 6. Før produktet gjennom arbeidsstykket i egnet arbeidstempo. 7.
Page 91 Monter alle beskyttelsesinnretninger etter pleie- og vedlikeholdsarbeid, og kontroller at de fungerer feilfritt. Av hensyn til sikkerheten må du bare bruke originale reservedeler og forbruksmateriell. Reservedeler, forbruksmateriell og tilbehør som er godkjent av Hilti, finner du i nærmeste Hilti Store eller på: www.hilti.group Rengjøring av beskyttelsesinnretninger 1.
Page 92 Feilsøking Følg statusindikatoren på batteriet ved alle feil. Se kapittelet Indikatorer for li-ion-batteriet. Ved feil som ikke står i denne tabellen eller som du selv ikke kan utbedre, må du kontakte Hilti service. Feil Mulig årsak Løsning Av/på-bryteren kan ikke Ingen feil (sikkerhetsfunksjon).
Page 93: Fi Alkuperäiset Ohjeet
Tässä käyttöohjeessa käytetään seuraavia symboleita: Noudata käyttöohjetta Toimintaohjeita ja muuta hyödyllistä tietoa Kierrätyskelpoisten materiaalien käsittely Älä hävitä sähkölaitteita ja akkuja tavallisen sekajätteen mukana Hilti Litiumioniakku Hilti Laturi 1.2.3 Symbolit kuvissa Kuvissa käytetään seuraavia symboleita: Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa.
Page 94 Valmistaja vakuuttaa, että tässä kuvattu tuote täyttää sitä koskevien voimassa olevien lakien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Suomi 2373233...
Page 95 Turvallisuus Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset ja tekniset tiedot, jotka liittyvät tähän sähkötyökaluun. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja käyttöohjeet huolellisesti vastaisen varalle. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” tarkoittaa verkkokäyttöisiä sähkötyökaluja (joissa verk- kojohto) ja akkukäyttöisiä...
Page 96 ▶ Irrota pistoke pistorasiasta ja/tai irrota akku ennen kuin muutat säätöjä, vaihdat terää tai lisäva- rusteita ja kun lopetat koneen käyttämisen. Tämä turvatoimenpide estää sähkötyökalun tahattoman käynnistysriskin. ▶ Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna toisten henkilöiden käyttää...
Page 97 ▶ Tartu sähkötyökaluun vain sen eristetyistä kahvapinnoista, jos teet työtä, jossa terä saattaa osua rakenteen sisällä olevaan virtajohtoon. Jos terä osuu virtajohtoon, sähkötyökalun metalliosiin saattaa johtua virta, jolloin saatat saada sähköiskun. ▶ Käytä rajoitinta tai suoraa reunaohjainta aina kun teet pitkittäistä sahausta. Siten saat aikaan tarkempaa jälkeä...
Page 98 Muut turvallisuusohjeet Henkilöturvallisuus ▶ Älä koskaan tee sähkötyökaluun tai sen lisävarusteisiin minkäänlaisia muutoksia. ▶ Käytä sähkötyökalua vain, kun sen suojalaitteet ovat asianmukaisesti paikoillaan. ▶ Jos käytät sähkötyökalua ilman poistoimuria, pölyävää työtä tehtäessä on aina käytettävä hengityssuo- jainta. ▶ Pidä sähkötyökalusta aina kiinni käsikahvoista molemmin käsin. ▶...
Page 99 ▶ Jos akku on liian kuuma koskea, se saattaa olla vaurioitunut. Laita akku palovaarattomaan paikkaan ja riittävän etäälle syttyvistä materiaaleista. Anna akun jäähtyä. Jos akku vielä tunnin kuluttuakin on liian kuuma koskea, akku on vaurioitunut. Ota yhteys Hilti-huoltoon tai lue dokumentti "Hilti-litiumioniakkujen turvallisuuteen ja käyttöön liittyviä ohjeita".
Page 100 Sahaa vain tasaisia työkappaleita, jotka vastaavat pohjalevyn kosketuspintaan riittävän suurelta alalta. • Käytä tässä tuotteessa vain tyyppisarjan B 22 Hilti-litiumioniakkuja. Hilti suosittaa, että tässä tuotteessa käytetään tämän käyttöohjeen lopussa olevassa taulukossa mainittuja akkuja. Käytä näiden akkujen lataamiseen vain tämän käyttöohjeen lopussa mainittujen tyyppisarjojen Hilti- •...
Page 101 Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti Store -liikkeestä tai nettiosoitteesta: www.hilti.group Litiumioniakun näyttö Hilti Nuron -litiumioniakuissa on lataustilan, vikailmoitusten ja akun kunnon näyttö. 3.4.1 Lataustilan ja vikailmoitusten näyttö VAARA Loukkaantumisvaara akun putoamisesta aiheutuva! ▶ Varmista, että akku on kunnolla lukittunut tuotteeseen, jos akun paikalleen laittamisen jälkeen olet painanut lukituksen vapautuspainiketta.
Page 102 Tekniset tiedot Tuotteen ominaisuudet SC 6WP-22 Paino 3,3 kg (EPTA-Procedure 01 mukaan ilman ak- kua) Paino (reunaohjain) 0,45 kg Mitat (P × L × K) 360 mm × 200 mm × 237 mm Sahanterän kiinnitysreikä 20 mm Sahanterän halkaisija 160 mm … 165 mm Runkolevyn paksuus 1 mm …...
Page 103 ▶ Aina ennen käyttöä tarkasta työkaluliinan kiinnityspisteen mahdolliset vauriot. Noudata maassasi voimassa olevia korkealla tehtävien töiden määräyksiä ja ohjeita. Käytä tämän tuotteen putoamissuojana ainoastaan Hilti-työkaluliinaa #2261971. ▶ Kiinnitä työkaluliina lenkistään tuotteeseen kuvan mukaisesti. Tarkasta kunnollinen kiinnitys. ▶ Kiinnitä karbiinikoukku kantavaan rakenteeseen. Tarkasta, että karbiinikoukku on kunnolla kiinni.
Page 104 Upotusyksikön asettaminen kiinnitysasentoon Upotusyksiköllä on asennusasento, jossa kiinnitysruuviin pääsee käsiksi kiinnitysaukon kautta. Asen- nusasentoa voit säätää salpavivulla. Kun käännät salpavivun taaksepäin (perusasento), upotusyksikkö ponnahtaa takaisinpäin. Pidä tuotteesta kiinni pääkahvasta, jotta saat kontrolloidusti ohjattua upotusyksikön lähtöasentoonsa. 1. Aseta tuote siten, että voit upottaa sen maksimisyvyyteen (esimerkiksi pöydän reunalle). 2.
Page 105 Siirrettävä pölysuojuslasi Lastujen optimaaliseksi imuroinniksi työnnä pölysuojuslasi aina mahdollisimman lähelle työkappaletta. Sahaussyvyyden säätö Sahaussyvyys pitää aina säätää noin 5‒10 mm suuremmaksi kuin sahattavan materiaalin vahvuus. 1. Paina sahaussyvyyden säädön lukituksen vapautuspainiketta (1), ja pidä se painettuna. 2. Työnnä luisti tarvittavaan sahaussyvyyteen (2). ▶...
Page 106 5.13 Tuotteen asettaminen ohjainkiskoon 1. Aseta tuote pohjalevyn urastaan ohjainkiskon ohjainharjanteeseen. 2. Tarkasta ohjainkiskon ja pohjalevyn välinen välys. 3. Säädä välys epäkeskoruuveilla (1): ▶ Välyksen pienentämiseksi kierrä epäkeskoruuveja myötäpäivään. ▶ Välyksen suurentamiseksi kierrä epäkeskoruuveja vastapäivään. 4. Säädä välys mahdollisimman pieneksi, mutta siten, ettei liukuminen esty. Käyttö...
Page 107 2. Säädä sahaussyvyys. → Sivu 99 3. Aseta tuote adaptiivisella sahausosoittimella piirtolinjalle. 4. Kytke tuote päälle. → Sivu 100 ▶ Tuotteen upotusliike on mahdollinen vain, kun käyttökytkin ei ole lukittuna. 5. Upota upotusyksikkö vasteeseen saakka työkappaleeseen (1). 6. Ohjaa tuote sopivalla nopeudella työkappaleen läpi. 7.
Page 108 Kunnossapito • Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. Jos havaitset vaurioita ja/tai toimintahäiriöitä, älä käytä tuotetta. Korjauta tuote viipymättä Hilti-huollossa. • • Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet takaisin ja tarkasta niiden moitteeton toiminta.
Page 109 ▶ Tarkasta tuotteen ja akun mahdolliset vauriot aina ennen käyttöä sekä ennen pitkää varastointia ja sen jälkeen. Apua häiriötilanteisiin Kaikissa häiriötilanteissa tarkkaile akun tilanäyttöä. Ks. kappale Litiumioniakun merkkivalot. Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti- huoltoon. Häiriö Mahdollinen syy Ratkaisu Käyttökytkintä...
Page 110: Et Originaalkasutusjuhend
Käesolevas kasutusjuhendis kasutatakse järgmisi sümboleid: Järgige kasutusjuhendit Soovitused seadme kasutamiseks ja muu kasulik teave Taaskasutatavate materjalide käsitsemine Elektrilisi tööriistu ja akusid ei tohi visata olmejäätmete hulka Hilti Li-Ion-aku Hilti Laadimisseade 1.2.3 Joonistel kasutatud sümbolid Joonistel kasutatakse järgmisi sümboleid. Numbrid viitavad vastavatele joonistele kasutusjuhendi juhendi alguses.
Page 111 Seadme tootja kinnitab ainuvastutajana, et käesolevas kasutusjuhendis kirjeldatud seade vastab kehtivate õigusaktide nõuetele ja kehtivatele standarditele. Vastavusdeklaratsiooni koopia leiate käesoleva kasutusju- hendi lõpust. Tehnilised dokumendid on saadaval: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2373233 Eesti *2373233*...
Page 112 Ohutus Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS! Lugege kõiki selle elektrilise tööriista juurde kuuluvaid ohutusjuhiseid, nõuandeid, jooniseid ja tehnilisi andmeid! Järgmiste juhiste eiramise tagajärg võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles. Ohutusjuhistes kasutatud mõiste "elektriline tööriist" käib võrgutoitega (toitejuhtmega) elektriliste tööriistade või akutoitega (toitejuhtmeta) elektriliste tööriistade kohta.
Page 113 Elektrilise tööriista kasutamine ja käsitsemine ▶ Ärge koormake seadet üle! Kasutage konkreetseks tööks sobivat elektrilist tööriista. See töötab ettenähtud jõudluspiirides tõhusamalt ja ohutumalt. ▶ Ärge kasutage elektrilist tööriista, mille lüliti on rikkis! Elektriline tööriist, mida ei saa enam lülitist korralikult sisse ja välja lülitada, on ohtlik ning tuleb viia parandusse. ▶...
Page 114 ▶ Kui teete töid, mille puhul võib tarvik tabada varjatud elektrijuhtmeid, hoidke seadet ainult isoleeritud käepidemest. Kontakt pinge all oleva elektrijuhtmega pingestab ka seadme metallosad ja tekitab elektrilöögi. ▶ Kasutage pikilõigete tegemisel alati juhikut või sirget liistu. See parandab lõiketäpsust ja vähendab saeketta kinnikiilumisohtu.
Page 115 ▶ Vältige tolmueemaldiga saagimisel tolmukaitsekatte või imivooliku puudutamist. Tugeva tolmu tekkega materjalide puhul võib esineda kõrgenenud elektrostaatilise lahenduse oht. ▶ Veenduge, et lõikejoonel ei ole takistusi, nt naelu, kruvisid või teisi metalle. ▶ Kasutage üksnes Hilti soovitatud saelehti, mis vastavad standardile EN 847-1. 2373233 Eesti...
Page 116 Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Pöörduge Hilti hooldekeskusesse või lugege läbi dokument "Juhised Hilti liitiumioonakude ohutu käsitsemise ja kasutamise kohta".
Page 117 Saagige vaid ühetasaseid toorikuid, millel on alustalla jaoks piisavalt suur toetuspind. • Kasutage selle toote jaoks ainult Hilti B 22 tüüpi liitiumioonakusid. Hilti soovitab selle toote jaoks kasutada käesoleva kasutusjuhendi lõpus olevas tabelis loetletud akusid. Nende akude laadimiseks kasutage ainult kasutusjuhendi lõpus loetletud tüüpi Hilti laadimisseadmeid.
Page 118 Muud süsteemitooted leiate müügiesindusest Hilti Store või veebisaidilt: www.hilti.group Liitiumioonaku kuvamine Hilti Nuron liitiumioonakud saavad näidata laetuse astet, anda veateateid ja näidata aku olekut. 3.4.1 Laetuse astme ja veateadete kuvamine HOIATUS Vigastuste oht allakukkuva aku tõttu! ▶ Kui aku on paigaldatud, tehke vabastuslukule vajutamisega kindlaks, et aku on kasutatavasse tootesse õigesti sisse pandud.
Page 119 Tehnilised andmed Toote omadused SC 6WP-22 Kaal 3,3 kg (vastavalt EPTA-Procedure 01 ilma akuta) Kaal (paralleelrakis) 0,45 kg 360 mm × 200 mm × 237 mm Mõõtmed (P×L×K) 20 mm Saeketta siseava läbimõõt 160 mm … 165 mm Saeketta läbimõõt 1 mm …...
Page 120 ▶ Iga kord enne kasutamist kontrollige, et tarvikuhoidetrossi kinnituspunkt ei ole kahjustada saanud. Järgige riigis kehtivaid eeskirju kõrgustes töötamise kohta. Selle toote puhul kasutage kukkumiskaitsena üksnes Hilti tööriistatrossi #2261971. ▶ Kinnitage tööriistatross klambriga seadme külge, nagu näidatud joonisel. Kontrollige kindlat kinnitumist.
Page 121 Sukelseadme paigldusasendisse viimine Sukelseadmel on paigaldusasend, milles kinnituskruvi on paigaldusakna kaudu ligipääsetav. Paigal- dusasendi saate seadistada lukustushoovaga. Kui pöörate lukustushoova tagasi (algasend), liigub sukelseade tagasi. Sukelseadme kontrollitult algasendisse viimiseks hoidke toodet põhikäepidemest. 1. Asetage toode nii, et saate selle maksimaalse lõikesügavusega sukeldada (nt laua äärele). 2.
Page 122 Liigutatav tolmukaitseaken Optimaalse laastueemalduse tagamiseks lükake tolmukaitseaken alati toorikule võimalikult lähedale. Lõikesügavuse reguleerimine Väljareguleeritud lõikesügavus peaks olema saetava materjali paksusest alati 5 kuni 10 mm võrra suurem. 1. Vajutage ja hoidke lõikesügavuse reguleerimise vabastusnuppu (1). 2. Viige liugur soovitud lõikesügavusele (2). ▶...
Page 123 5.13 Toote asetamine juhtsiinile 1. Asetage toode alustalla soonega juhtrööpale. 2. Kontrollige juhtsiini ja alusalla vahelist lõtku. 3. Reguleerige lõtk ekstsentriliste kruvidega (1): ▶ Lõtku vähendamiseks pöörake ekstsentrilisi kruvisid päripäeva. ▶ Lõtku suurendamiseks pöörake ekstsentrilisi kruvisid vastupäeva. 4. Reguleerige lõtk nii väikeseks, kui see on võimalik ilma liugliikumist mõjutamata. Käsitsemine Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi.
Page 124 3. Asetage toode kohanduva lõikenäidikuga kontuurijoonele. 4. Lülitage seade sisse. → Lehekülg 117 ▶ Toote langetamine on võimalik ainult lukust vabastatud sisse/välja lüliti korral. 5. Viige sukelseade lõpuni toorikusse (1). 6. Juhtige toode sobiva töökiirusega läbi tooriku. 7. Viige sukelseade töötava saekettaga algasendisse tagasi (2). Nii väldite saeketta toorikusse takerdumist.
Page 125 • Kontrollige regulaarselt, kas kõik nähtavad osad on terved ja juhtelemendid töötavad veatult. • Ärge kasutage seadet kahjustuste ja/või tõrgete korral. Laske seade kohe parandada Hilti hooldekesku- ses. • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige, kas need töötavad veatult.
Page 126 ▶ Iga kord enne kasutamist ning enne ja pärast pikemaajalist seismist kontrollige seadet ja akusid kahjustuste suhtes. Rikkeabi Järgige kõigi tõrgete korral aku olekunäidikut. Vt ptk Li-ioon-aku näidud. Rikete korral, mis tabelis ei kajastu või mida Te ise kõrvaldada ei oska, pöörduge Hilti teeninduskes- kusse. Tõrge Võimalik põhjus Lahendus ▶...
Page 127: Lv Oriģinālā Lietošanas Instrukcija
Šajā lietošanas instrukcijā tiek izmantoti šādi simboli: Ievērojiet lietošanas instrukciju Norādījumi par lietošanu un cita noderīga informācija Rīcība ar otrreiz pārstrādājamiem materiāliem Neizmetiet elektroiekārtas un akumulatorus sadzīves atkritumos. Hilti Litija jonu akumulators Hilti Lādētājs 1.2.3 Attēlos lietotie simboli Attēlos tiek lietoti šādi simboli: Šie skaitļi norāda uz attiecīgajiem attēliem, kas atrodami šīs lietošanas instrukcijas sākumā.
Page 128 Ražotājs, uzņemoties pilnu atbildību, apliecina, ka šeit aprakstītais izstrādājums atbilst spēkā esošo tiesību aktu un standartu prasībām. Atbilstības deklarācijas attēls ir atrodams šīs dokumentācijas beigās. Tehnisko dokumentāciju glabā: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Latviešu 2373233...
Page 129 Drošība Vispārīgi drošības norādījumi par darbu ar elektroiekārtām BRĪDINĀJUMS! Iepazīstieties ar visiem drošības norādījumiem, instrukcijām, attēliem un tehnis- kajiem parametriem, kas attiecas uz šo elektroiekārtu. Turpmāk izklāstīto instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai nopietnas traumas. Saglabājiet visus drošības norādījumus un instrukcijas turpmākai lietošanai. Drošības norādījumos lietotais apzīmējums "elektroiekārta"...
Page 130 ▶ Nezaudējiet modrību un neatkāpieties no elektroiekārtu lietošanas drošības noteikumu ievēro- šanas arī tad, ja lietojat attiecīgo elektroiekārtu bieži un kārtīgi to pārzināt. Neuzmanība vienā sekundes daļā var novest pie smagām traumām. Elektroiekārtas lietošana un apkope ▶ Nepārslogojiet elektroiekārtu. Katram darbam izvēlieties piemērotu iekārtu. Elektroiekārta darbosies labāk un drošāk pie nominālās slodzes.
Page 131 ▶ Nesatveriet zāģējamo materiālu no apakšas. Aizsargs nepasargā no saskares ar zāģa asmeni apstrādājamā materiāla apakšpusē. ▶ Pieskaņojiet zāģējuma dziļumu apstrādājamā materiāla biezumam. Zem zāģējamā materiāla jābūt redzamam mazāk nekā vienam zobam pilnā augstumā. ▶ Nekādā gadījumā nemēģiniet pieturēt zāģējamo materiālu ar roku vai kāju. Nofiksējiet zāģējamo materiālu stabilā...
Page 132 ▶ Pārbaudiet pārsega atsperes stāvokli un funkcijas. Ja apakšējais pārsegs un atspere nefunkcionē nevainojami, pirms zāģa lietošanas lieciet tos izlabot. Bojātas detaļas, lipīgu materiālu nogulsnējumi vai skaidu sakrāšanās var aizkavēt apakšējā pārsega kustību. ▶ Izdarot "iegremdētus zāģējumus", kas netiek veikti taisnā leņķī, nodrošiniet zāģa vadotnes plāksni pret izslīdēšanu uz sāniem.
Page 133 ▶ Raugieties, lai zāģējuma vietā neatrastos nekādi šķēršļi, piemēram, naglas, skrūves vai citas metāla daļas. ▶ Lietojiet tikai un vienīgi Hilti ieteiktās zāģa ripas, kas atbilst standartam EN 847-1. ▶ Zāģējot plastmasu, pievērsiet uzmanību tam, lai zāģējamais materiāls nepārkarstu un nesāktu kust.
Page 134 Vērsieties servisā Hilti vai izlasiet dokumentu "Norādījumi par Hilti litija jonu akumulatoru drošību un lietošanu". Ievērojiet īpašos norādījumus, kas attiecas uz litija jonu akumulatoru transportēšanu, uzglabāšanu un lietošanu.
Page 135 Zāģējiet tikai gludus materiālus, kuriem ir pietiekami liela virsma, lai varētu atbalstīt pamatplāksni. • Lietojiet kopā ar šo izstrādājumu tikai sērijas B 22 Hilti litija jonu akumulatorus. Hilti iesaka lietot kopā ar šo izstrādājumu šīs lietošanas instrukcijas beigās atrodamajā tabulā norādītos akumulatorus.
Page 136 (1) LED konstanti deg sarkanā krāsā. kusī akumulatora kapacitāte ir mazāka nekā 50 %. Ja pievienoto izstrādājumu vairs nevar lietot, aku- mulators ir savu laiku nokalpojis un jānomaina pret citu. Lūdzu, vērsieties Hilti servisā. Tehniskie parametri Izstrādājuma īpašības SC 6WP-22...
Page 137 Informācija par troksni un vibrāciju saskaņā ar EN 62841 Šajās instrukcijās norādītie lielumi, kas raksturo skaņas spiedienu un vibrāciju, ir noteikti ar standartizētas mērījumu metodes palīdzību, un tos var izmantot elektroiekārtu savstarpējai salīdzināšanai. Tos var izmantot arī trokšņa un vibrācijas iedarbības pagaidu novērtējumam. Norādītie parametri attiecas uz elektroiekārtas galvenajiem lietošanas veidiem.
Page 138 ▶ Pirms katras lietošanas pārbaudiet, vai nav bojāts instrumentu drošības virves stiprinājuma punkts. Ievērojiet jūsu valstī spēkā esošos noteikumus par darbu augstumā. Šī izstrādājuma aizsardzībai pret kritieniem lietojiet tikai Hilti instrumentu drošības virvi #2261971. ▶ Nostipriniet instrumentu drošības virvi ar cilpu pie izstrādājuma, kā parādīts attēlā. Pārbaudiet, vai fiksācija ir droša.
Page 139 Pirms katras lietošanas vienmēr izvēlieties zāģa ripu, kas ir piemērota apstrādājamajam materiālam. 1. Novietojiet iegremdējamo daļu montāžas pozīcijā. → Lappuse 132 2. Notīriet stiprinājuma atloku un fiksācijas atloku (1). 3. Uzlieciet atbalsta atloku uz darba vārpstas, raugoties, lai tas būtu novietots pareizā virzienā. 4.
Page 140 5.12 Paralēlās atdures montāža Atkarībā no montāžas pie izstrādājuma paralēlajai atdurei var būt viena no divām funkcijām: • L veida mala ir pavērsta uz leju: paralēlā atdure ļauj veikt vienādus zāģējumus gar vienu malu. • L veida mala ir pavērsta uz augšu: pamatplāksnes palielināšana stabilākai zāģēšanai, neizmantojot vadsliedi.
Page 141 Aizsardzība pret putekļiem un skaidām • Zāģēšana, izmantojot putekļu nosūkšanu: savienojiet iesūkšanas šļūteni ar iesūkšanas īscauruli un ievērojiet putekļu nosūcēja lietošanas instrukcijā ietvertos norādījumus. • Zāģēšana, izmantojot putekļu maisiņu: Iespraudiet putekļu maisiņa adapteru putekļu nosūcēja iesūkšanas īscaurulē. Izstrādājumu var darbināt arī bez putekļu nosūcēja vai putekļu maisiņa. Raugieties, lai nebūtu traucēta zāģēšanas radīto putekļu un skaidu novadīšana.
Page 142 Lai izstrādājuma lietošana būtu droša, izmantojiet tikai oriģinālās rezerves daļas un patēriņa materiālus. Rezerves daļas, patēriņa materiālus un piederumus, kuru lietošanu kopā ar šo izstrādājumu akceptē Hilti, var atrast Hilti Store vai tīmekļvietnē: www.hilti.group Aizsargierīces tīrīšana 1. Uzmanīgi iztīriet aizsargierīci ar sausu birstīti.
Page 143 Traucējumu gadījumā ņemiet vērā akumulatora statusa indikāciju. Skat. nodaļu Litija jonu akumulatora indikācija. Ja izstrādājuma darbībā radušies traucējumi, kas nav uzskaitīti šajā tabulā vai ko jums neizdodas novērst saviem spēkiem, lūdzu, meklējiet palīdzību mūsu Hilti servisā. Traucējums Iespējamais iemesls Risinājums Ieslēgšanas / izslēgšanas slē-...
Page 144: Lt Originali Naudojimo Instrukcija
Hilti izstrādājumu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacī- jums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas kon- sultanta. ▶ Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos! Ražotāja garantija...
Page 145 Šioje naudojimo instrukcijoje naudojami tokie simboliai: Laikykitės naudojimo instrukcijos Naudojimo nurodymai ir kita naudinga informacija Rodo, kad juo paženklintą medžiagą galima perdirbti Elektrinių prietaisų ir akumuliatorių nemesti į buitines atliekas Hilti Ličio jonų akumuliatorius Hilti Kroviklis 1.2.3 Iliustracijose naudojami simboliai Iliustracijose naudojami šie simboliai: Šie skaitmenys nurodo atitinkamą...
Page 146 Gamintojas prisiimdamas visą atsakomybę pareiškia, kad čia aprašytas prietaisas atitinka galiojančių įstatymų ir standartų reikalavimus. Atitikties deklaracijos kopiją rasite šios instrukcijos gale. Techninė dokumentacija saugoma čia: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sauga Bendrieji saugos nurodymai dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus ant šio elektrinio įrankio esančius saugos nurodymus, instrukcijas,...
Page 147 ▶ Jeigu elektrinio įrankio naudojimo drėgnoje aplinkoje negalima išvengti, į elektros tinklą jį junkite per apsauginę nuotėkio relę. Apsauginė nuotėkio relė mažina elektros smūgio riziką. Žmonių sauga ▶ Dirbdami su elektriniu įrankiu, būkite atidūs, sutelkite dėmesį į darbą ir vadovaukitės sveika nuovoka.
Page 148 ▶ Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio atsitiktinai pateko ant odos, nuplaukite ją vandeniu, jei pateko į akis - gerai praplaukite jas vandeniu ir nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti arba chemiškai nudeginti odą.
Page 149 ▶ Jei ruošinyje esantį pjūklą norite įjungti iš naujo, nustatykite pjovimo diską pjovimo plyšio centre ir patikrinkite, ar pjūklo dantys neįstrigę ruošinyje. Jei pjūklo diskas stringa, pakartotinai įjungus, jis gali išslysti iš ruošinio arba dėl jo gali atsirasti atatrankos jėga. ▶...
Page 150 ▶ Įsitikinkite, kad pjūvio linijoje nėra kliūčių, pvz., vinių, varžtų arba kitų metalinių dalių. ▶ Naudokite tik Hilti rekomenduojamus pjovimo diskus, atitinkančius standartą EN 847-1. ▶ Pjaudami plastiką atkreipkite dėmesį, kad ruošinys per daug neįkaistų ir nesilydytų. Apsauga nuo elektros ▶...
Page 151 Leiskite akumuliatoriui atvėsti. Jei akumuliatorius po valandos vis dar yra per karštas paimti į rankas, jis yra sugedęs. Kreipkitės į Hilti techninės priežiūros centrą, arba perskaitykite šį dokumentą „Hilti ličio jonų akumuliatorių saugos ir naudojimo nurodymai“.
Page 152 (HSS). Pjaukite tik lygius ruošinius, kurie turi pakankamai didelį atraminį paviršių pagrindo plokštei. • Su šiuo prietaisu naudokite tik B 22 serijos Hilti ličio jonų akumuliatorius. Hilti rekomenduoja šiam prietaisui naudoti šios naudojimo instrukcijos gale esančioje lentelėje nurodytus akumuliatorius. •...
Page 153 (1) vienas šviesos diodas nuolat šviečia akumuliatoriaus talpa yra mažesnė kaip 50%. raudona spalva. Jei prijungto prietaiso toliau naudoti nebegalima, vadinasi akumuliatoriaus eksploatavimo laikas bai- gėsi ir jį reikia pakeisti. Kreipkitės į Hilti techninės priežiūros centrą. Techniniai duomenys Gaminio savybės SC 6WP-22...
Page 154 Laikymo ir darbinė temperatūros Laikymo temperatūra −20 ℃ … 70 ℃ Darbinė aplinkos temperatūra −17 ℃ … 60 ℃ Akumuliatorius Akumuliatoriaus darbinė įtampa 21,6 V Akumuliatoriaus svoris Žr. šios naudojimo instrukcijos gale. Darbinė aplinkos temperatūra −17 ℃ … 60 ℃ Laikymo temperatūra −20 ℃...
Page 155 ▶ Kiekvieną kartą prieš naudodami patikrinkite įrankio laikančiojo lyno tvirtinimo taško galimus pažeidimus. Laikykitės Jūsų šalyje galiojančių direktyvų dėl darbo aukštyje. Šiam prietaisui kaip apsaugą nuo nukritimo naudokite tik Hilti įrankių laikantįjį lyną #2261971. ▶ Įrankių laikantįjį lyną kilpa pritvirtinkite prie prietaiso, kaip pavaizduota paveikslėlyje. Patikrinkite, ar patikimai laikosi.
Page 156 2. Paspauskite ir laikykite veleno blokavimo mygtuką (1). 3. Vidiniu šešiabriauniu raktu atlaisvinkite fiksavimo varžtą (2). Orientuokitės pagal sukimosi krypties rodyklę: fiksavimo varžtą atsukite pjovimo disko sukimosi kryptimi. 4. Išimkite fiksavimo varžtą ir fiksavimo jungę. 5. Išimkite pjovimo diską žemyn iš apsauginio gaubto. Jeigu reikia, tvirtinimo jungę...
Page 157 2. Pasukite prietaisą į norimą pjovimo kampą. ▶ Jei norite nustatyti kampą -1° arba didesnį nei 45° (ne didesnį nei 47°), spauskite ir laikykite atblokavimo mygtuką (2). 3. Priveržkite vieną iš dviejų pjovimo kampo nustatymo įtaiso fiksavimo varžtus. 4. Priveržkite priešais esantį pjovimo kampo nustatymo įtaiso fiksavimo varžtą. 5.11 Pjovimo disko sukimosi greičio nustatymas Visada naudokite sukimosi greitį, kuris tinka naudojamam pjovimo diskui ir apdirbamai medžiagai.
Page 158 2. Paspauskite ir laikykite nuspaudę jungiklį. 3. Atleiskite įjungimo blokatorių. Įjungimo blokatorius lieka atblokuotoje padėtyje, kol jūs laikote nuspaudę jungiklį arba įleidimo blokas yra įleidimo padėtyje. Įjungimo blokatorius automatiškai šoka į blokuotą padėtį, kai įleidimo blokas yra pagrindinėje padėtyje ir jūs atleidžiate jungiklį. Išjungimas 4.
Page 159 Atlikę priežiūros ir remonto darbus uždėkite visus apsauginiai įtaisus ir patikrinkite, ar jie nepriekaištingai veikia. Kad eksploatacija būtų patikima, naudokite tik originalias atsargines dalis ir eksploatacines medžiagas. Hilti aprobuotas atsargines dalis, eksploatacines medžiagas ir reikmenis savo prietaisui rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group Apsauginio įtaiso valymas 1.
Page 160 Pagalba sutrikus veikimui Visais sutrikimų atvejais atkreipkite dėmesį į akumuliatoriaus būsenos rodmenį. Žr. skyrių Ličio jonų akumuliatoriaus rodmenys. Pasitaikius sutrikimų, kurie neaprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. Sutrikimas Galima priežastis Sprendimas Jungiklio negalima paspausti Gedimo nėra (apsauginė...
Page 161: Ru Перевод Оригинального Руководства По Эксплуатации
▶ Kad būtų išvengta trumpojo jungimo, jungtis uždenkite elektrai nelaidžia medžiaga. ▶ Akumuliatorius utilizuokite taip, kad jie negalėtų patekti į vaikų rankas. ▶ Akumuliatorių pristatykite utilizuoti į savo Hilti Store arba kreipkitės į vietinę kompetentingą utilizavimo įmonę. Didelė Hilti prietaisų dalis yra pagaminta iš medžiagų, kurias galima perdirbti. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų...
Page 162 Соответствующий сертификат можно найти по адресу: www.hilti.ru Специальных требований к условиям хранения, транспортировки и использования, кроме указанных в руководстве по эксплуатации, нет. Срок службы изделия составляет 5 лет. • Перед началом работы изучите это руководство по эксплуатации. Это является залогом безопасной...
Page 163 Настоящим фирма-изготовитель с полной ответственностью заявляет, что данное изделие соответ- ствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия 2373233 Русский *2373233*...
Page 164 Безопасность Общие указания по технике безопасности для электроинструментов ПРЕДУПРЕЖДЕНИЕ Изучите все указания по технике безопасности, инструкции, иллюстрации и технические данные, которые прилагаются к данному электроинструменту. Несоблюдение приводимых ниже указаний может привести к поражению электрическим током, пожару и/или тяжелым травмам. Сохраните все указания по технике безопасности и инструкции для следующего пользователя. Используемый...
Page 165 ▶ Старайтесь избегать неестественных поз при работе. Постоянно сохраняйте устойчивое положение и равновесие. Это позволит лучше контролировать электроинструмент в непредви- денных ситуациях. ▶ Носите спецодежду. Не надевайте очень свободную одежду или украшения. Оберегайте во- лосы, одежду и защитные перчатки от вращающихся узлов электроинструмента. Свободная одежда, украшения...
Page 166 ▶ Не подвергайте аккумулятор воздействию огня или слишком высоких температур. Огонь или температура свыше 130 °C могут спровоцировать взрыв аккумулятора. ▶ Соблюдайте все указания по зарядке и никогда не заряжайте аккумулятор или аккумулятор- ный инструмент вне температурного диапазона, указанного в руководстве по эксплатации. Неправильная...
Page 167 вынуть пилу из заготовки или оттянуть ее назад, пока вращается режущий круг — опасность появления отдачи! Установите и устраните причину заедания режущего круга. ▶ При повторном включении пилы, которая находится в заготовке, отцентрируйте режущий круг в пропиле и проверьте, нет ли зацепления зубьев пилы в заготовке. В случае заедания режущего...
Page 168 ▶ Убедитесь в отсутствии препятствий на линии пропила/реза, например, гвоздей, шурупов или других металлических деталей. ▶ Используйте только рекомендованные Hilti режущие круги, которые соответствуют стандарту EN 847-1. ▶ При резке пластика следите за тем, чтобы обрабатываемая деталь не перегрелась и не оплавилась.
Page 169 материалов в хорошо просматриваемом и пожаробезопасном месте. Дайте остыть аккумулятору. Если по истечении одного часа аккумулятор все еще остается таким горячим, что его нельзя взять в руки, это означает, что он неисправен. Обратитесь в сервисную службу Hilti или изучите документ «Указания по технике безопасности и использованию литий-ионных аккумуляторов Hilti».
Page 170 Описание Обзор изделия Дополнительная рукоятка Стопорный рычаг для замены режущего круга Кнопка блокировки включения Основная рукоятка Кнопка фиксации угла пропила/реза -1° и & 47° Регулятор-колесико для выставления за- зора (между направляющей шиной и направля- ющим пазом в опорной плите) Ключ-шестигранник Регулятор-колесико...
Page 171 • Для этого изделия используйте только литий-ионные аккумуляторы серии B 22 фирмы Hilti. Hilti рекомендует использовать для этого изделия аккумуляторы, указанные в таблице в конце настоящего руководства по эксплуатации. • Для зарядки этих аккумуляторов используйте только зарядные устройства Hilti указанных в конце...
Page 172 ным. оставшаяся емкость аккумулятора составляет ниже 50 %. Если подключенный электроинструмент больше использовать невозможно, ресурс аккумулятора исчерпан и аккумулятор следует заменить. Об- ратитесь в сервисный центр Hilti. Технические данные Характеристики изделия SC 6WP-22 Масса 3,3 кг (согласно EPTA-Procedure 01 без акку- мулятора)
Page 173 Температура окружающей среды при эксплуатации −17 ℃ … 60 ℃ Температура хранения −20 ℃ … 40 ℃ Температура аккумулятора в начале зарядки −10 ℃ … 45 ℃ Данные по шуму и вибрациям согласно EN 62841 Приводимые здесь значения уровня звукового давления и вибрации были измерены согласно стан- дартизированной...
Page 174 2. Извлеките аккумулятор из инструмента. Защита от падения ПРЕДУПРЕЖДЕНИЕ Опасность травмирования вследствие падения электроинструмента и/или принадлежности! ▶ Используйте только предусмотренный для этого электроинструмента удерживающий трос Hilti для инструментов. ▶ Перед каждым использованием проверяйте точку крепления удерживающего троса для инстру- ментов на возможные повреждения.
Page 175 2. Нажмите и удерживайте кнопку блокировки шпинделя (1). 3. С помощью ключа-шестигранника выкрутите зажимной винт (2). Ориентируйтесь по стрелке, указывающей направление вращения: отпустите зажимной винт в направлении вращения режущего круга. 4. Извлеките зажимной винт и снимите зажимной фланец. 5. Извлеките режущий круг из защитного кожуха движением вниз. При...
Page 176 2. Установите пилу на нужный угол пропила/реза. ▶ Для настройки угла -1° или больше 45° (макс. 47°) нажмите и удерживайте нажатой кнопку фиксации (2). 3. Затяните один из двух зажимных винтов для регулировки угла пропила/реза. 4. Затяните расположенный напротив зажимной винт для регулировки угла пропила/реза. 5.11 Регулировка...
Page 177 Включение или выключение Включение 1. Нажмите вверх и удерживайте кнопку блокировки включения. 2. Нажмите и удерживайте нажатым выключатель. 3. Отожмите кнопку блокировки включения. Кнопка блокировки включения остается разблокированной, пока удерживается нажатым выключатель или погружной блок находится в опущенном положении. Кнопка блокировки включения...
Page 178 подвергать аккумулятор чрезмерному воздействию влаги (например, опускать его в воду или оставлять под дождем). Если аккумулятор промокнет, обращайтесь с ним, как с поврежденным. Поместите его в контейнер из негорючего материала и обратитесь в сервисную службу Hilti. • Аккумулятор должен быть чистым, без следов масла и смазки.
Page 179 Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные Hilti запасные части, расходные материалы и принадлеж- ности для этого электроинструмента вы можете найти в Hilti Store или на: www.hilti.group Очистка защитных приспособлений 1. Осторожно очистите защитные приспособления сухой щеткой.
Page 180 Большинство материалов, из которых изготовлены устройства Hilti, подлежат вторичной перера- ботке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последую- щей переработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании электрических и электронных устройств (инструментов, приборов) для утилизации. Дополнительную...
Page 181: Uk Оригінальна Інструкція З Експлуатації
Дотримуйтеся вказівок, наведених в інструкції з експлуатації Указівки щодо експлуатації та інша корисна інформація Поводження з матеріалами, придатними для вторинної переробки Не викидайте електроінструменти і акумуляторні батареї у баки для побутового сміття Hilti Літій-іонна акумуляторна батарея Hilti Зарядний пристрій 1.2.3 Символи на ілюстраціях...
Page 182 Цей символ позначає аспекти, на які слід звернути особливу увагу під час застосування інструмента. Символи, що обумовлені типом інструмента 1.3.1 Загальні символи Символи, що пов'язані з виробом. Номінальна частота обертання під час холостого ходу Постійний струм Стрілка, що позначає напрям обертання Оберти...
Page 183 Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безпека Загальні вказівки з техніки безпеки при роботі з електроінструментами ПОПЕРЕДЖЕННЯ! Уважно прочитайте усі вказівки та інструкції з техніки безпеки, ознайомтеся з малюнками та технічними даними цього електроінструмента.
Page 184 ренесення електроінструмента тримати палець на вимикачі або приєднувати інструмент до джерела живлення увімкненим, це може призвести до нещасного випадку. ▶ Перш ніж вмикати електроінструмент, від'єднайте від нього все налагоджувальне приладдя або гайкові ключі. Приладдя або ключ, що знаходяться в обертовому вузлі інструмента, можуть стати...
Page 185 ▶ У разі неправильного застосування з акумуляторної батареї може пролитися рідина. Уникайте контакту з нею. У разі випадкового контакту цієї рідини зі шкірою негайно промийте уражене місце достатньою кількістю води. Якщо рідина потрапила в очі, рекомендується додатково звернутися по лікарську допомогу. Пролита з акумуляторної батареї рідина може призвести до подразнення...
Page 186 Віддача є наслідком неправильного або помилкового використання пилки. За умови дотримання відповідних заходів безпеки, що перераховані нижче, цього явища можна уникнути. ▶ Надійно тримайте пилку обома руками, вибравши таке положення тіла і рук, у якому Ви зможете амортизувати віддачу інструмента. Завжди...
Page 187 ▶ Вмикайте електроінструмент лише на робочому місці та тільки після того, як Ви встановили його у робоче положення. ▶ Від'єднуйте акумуляторну батарею у разі виникнення проблем з електроінструментом, під час заміни робочих інструментів або приладдя, а також на час зберігання або транспортування електроінструмента.
Page 188 ▶ Переконайтеся, що на траєкторії пиляння відсутні сторонні предмети, наприклад цвяхи, гвинти та інші металеві об'єкти. ▶ Використовуйте тільки ті пиляльні диски, які рекомендовані компанією Hilti і відповідають стандарту EN 847-1. ▶ Під час пиляння пластмаси слідкуйте за тим, щоб оброблювана деталь не нагрівалася занадто...
Page 189 спостерігати. Зачекайте, доки акумуляторна батарея не охолоне. Якщо через годину акумуляторна батарея все ще залишається гарячою на дотик, це свідчить про її несправність. Зверніться до сервісної служби компанії Hilti або ознайомтеся з указівками щодо техніки безпеки та належної експлуатації літій-іонних акумуляторних батарей Hilti.
Page 190 про які наведена наприкінці цієї інструкції з експлуатації. Комплект постачання Акумуляторна циркулярна пилка, пиляльний диск, інструкція з експлуатації Інше приладдя, допущене до експлуатації з Вашим виробом, Ви можете придбати у Hilti Store або на веб-сайті www.hilti.group Варіанти індикації літій-іонної акумуляторної батареї...
Page 191 Один (1) світлодіод швидко мигає червоним ко- Літій-іонна акумуляторна батарея заблокована та льором більше не може використовуватися. Будь ласка, зверніться до сервісної служби компанії Hilti. 3.4.2 Індикація стану акумуляторної батареї Щоб відобразити індикацію стану акумуляторної батареї, натисніть і утримуйте деблокувальну кнопку...
Page 192 Типи пиляльних дисків і способи їхнього застосування Тип пиляльного диска Зауваження щодо застосування Універсальний пиляльний диск Деревина та матеріали на основі деревини Пиляльний диск для тонкого пиляння Пиляльний диск для фіброцементу Фіброцемент або матеріали на основі фіброцементу Температура зберігання та експлуатації Температура...
Page 193 Захист від падіння з висоти ПОПЕРЕДЖЕННЯ Ризик отримання травм внаслідок падіння робочого інструмента та/або приладдя! ▶ Використовуйте тільки той страхувальний строп для інструментів Hilti, який рекомендований для Вашого інструмента. ▶ Перед кожним використанням перевіряйте точку кріплення страхувального стропа для інструментів...
Page 194 Переведення заглибного вузла в монтажне положення Конструкція виробу передбачає монтажне положення заглибного вузла, у якому затискний гвинт стає доступним через монтажне віконце. Монтажне положення можна відрегулювати за допомогою стопорного важеля. Коли оператор переміщує стопорний важіль назад (у базове положення), заглибний вузол швидко пересувається...
Page 195 8. Затягніть затискний гвинт (6) торцевим шестигранним ключем. Зверніть увагу на стрілку, що позначає напрям обертання: затискний гвинт затягується у напрямку, протилежному напрямку обертання пиляльного диска. 9. Перевірте, чи належним чином установлений пиляльний диск. 10. Тримайте виріб за основну рукоятку. 11.
Page 196 3. Установіть паралельний упор на відстань, необхідну для виконання потрібного прорізу. ▶ Переконайтеся, що з обох боків задані однакові значення відстані. 4. Затягніть два затискні гвинти. 5.13 Установлення виробу на напрямну шину 1. Установіть виріб пазом опорної плити на напрямне ребро. 2.
Page 197 Пиляння за розміткою Дозволяється пиляти лише рівні заготовки, які мають достатньо велику поверхню для встанов- лення опорної плити. 1. Закріпіть оброблювану заготовку, щоб уникнути її зміщення, та відмітьте на ній траєкторію різання (нанесіть розмітку). 2. Установіть глибину пропилу. → стор. 189 3.
Page 198 Щоб гарантувати належну роботу інструмента, використовуйте тільки оригінальні запасні частини та видаткові матеріали. Рекомендовані компанією Hilti запасні частини, видаткові матеріали та приладдя для інструмента Ви можете придбати у найближчому магазині Hilti Store або на веб- сайті www.hilti.group Чищення захисного пристрою...
Page 199 У разі виникнення будь-яких несправностей звертайте увагу на індикатор статусу акумуляторної батареї. Додаткова інформація наведена у розділі «Варіанти індикації літій-іонної акумуляторної батареї». У разі виникнення несправностей, які не зазначені у цій таблиці або які Ви не можете полагодити самостійно, зверніться до сервісної служби компанії Hilti. Несправність Можлива причина...
Page 200: Kk Түпнұсқа Пайдалану Бойынша Нұсқаулық
робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію, звертайтеся до сервісної служби компанії Hilti або до свого торго- вого...
Page 201 "ЭЙЧ-КОН" ЖШҚ, 0070, Ереван қ., Ерманда Кочар к-сі, 19/28 Өндірілген елі: жабдықтағы белгілеу тақтайшасын қараңыз. Өндірілген күні: жабдықтағы белгілеу тақтайшасын қараңыз. Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.
Page 202 1.2.3 Суреттердегі белгілер Суреттерде төмендегі белгілер қолданылады: Бұл сандар осы пайдалану бойынша нұсқаулықтың басындағы тиісті суретке сәйкес келеді. Нөмірлеу суреттегі жұмыс қадамдарының реттілігін білдіреді және мәтіндегі жұмыс қадамдарынан өзгешеленуі мүмкін. Позиция нөмірлері Шолу суретінде қолданылады және Өнімге шолу мақаласындағы шартты белгілердің...
Page 203 стандарттарға сәйкес екендігін толық жауапкершілікпен жариялайды. Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Қауіпсіздік Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар...
Page 204 қолданбаңыз. Электр құралын қолданған кездегі зейінсіздік ауыр жарақаттарға апарып соғуы мүмкін. ▶ Жеке қорғану құралдарын пайдаланыңыз және әрқашан міндетті түрде қорғауыш көзілдірікті киіңіз. Электр құралының түріне және пайдалану жағдайларына байланысты жеке қорғану құрал- дарын, мысалы, шаңнан қорғайтын респираторды, сырғымайтын аяқ киімді, қорғауыш шлемді, естуді...
Page 205 ▶ Аккумулятормен тиісті емес түрде жұмыс істегенде одан электролит ағып шығуы мүмкін. Оған тиюді болдырмаңыз. Кездейсоқ тигенде сумен шайыңыз. Электролит көзге тигенде дәрігер көмегіне жүгініңіз. Аккумулятордан ағып шыққан электролит тері тітіркенуін немесе күйіктерді тудыруы мүмкін. ▶ Зақымдалған не пішіні өзгертілген аккумуляторларды қолданбаңыз. Зақымдалған не пішіні өзгертілген...
Page 206 ▶ Аралау төсемі сыналанғанда немесе кесу басқа себеппен үзілсе, сөндіргішті жіберіңіз және араны бөлшекте жай, аралау төсемі толық тоқтағанша ұстаңыз. Айналып жатқанда немесе кері соққы пайда болуы мүмкін болса ешқашан аралау төсемін бөлшектен шығаруға, артқа жіберуге тырыспаңыз. Аралау төсемінің сыналану себебін табыңыз және сәйкес шаралармен кетіріңіз.
Page 207 ▶ Кесік жолында шегелер, бұрандалар немесе басқа металл бөліктер сияқты бөгеттердің жоқтығына көз жеткізіңіз. ▶ Тек қана EN 847-1 стандартына сәйкес келетін, Hilti компаниясы ұсынған ара төсемдерін қолданы- ңыз. ▶ Пластикті аралау кезінде дайындаманың тым ыстық болмағанына және балқымағанына көз...
Page 208 материалдардан жеткілікті қашықтықта орналасқан, жақсы көрінетін, тұтанбайтын жерге қойыңыз. Аккумуляторды суытыңыз. Аккумулятор бір сағаттан кейін әлі де қолға ыстық болып тұрса, бұл оның ақаулы екендігін білдіреді. Hilti қызмет көрсету орталығына жолығыңыз немесе «Қауіпсіздік және Hilti Li-Ion аккумуляторын пайдалану бойынша нұсқаулар» атты құжатты оқып шығыңыз.
Page 209 Сипаттама Өнімге шолу Қосымша тұтқыш Ара төсемін алмастыруға арналған бекіткіш иінтірек Іске қосу құлпы Басты тұтқыш -1° және 47° кесік бұрышының құлыптан & босату тұтқасы Саңылауды кетіруге арналған реттегіш дөңгелек (тірек тақтасындағы бағыттауыш шина мен бағыттауыш ойық арасындағы саңылау) Алты қырлы кілт Ара...
Page 210 • Бұл өнім үшін тек B 22 сериялы Hilti Li-Ion аккумуляторларын пайдаланыңыз. Hilti компаниясы бұл өнім үшін осы пайдалану бойынша нұсқаулықтың соңындағы кестеде көрсетілген аккумуляторларды пайдалануға кеңес береді. • Бұл аккумуляторлар үшін тек осы пайдалану бойынша нұсқаулықтың соңында белгіленген серияға...
Page 211 болса, бұл қалған аккумулятор қуатының 50% түспен тұрақты жанады. шамасынан төмен болғанын білдіреді. Жалғанған өнімді ары қарай пайдалану мүмкін болмаса, бұл аккумулятордың қызмет ету мерзімі аяқталғанын және оны алмастыру керек екендігін білдіреді. Hilti қызмет көрсету орталығына хабарласыңыз. Техникалық сипаттамалар Өнім сипаттары SC 6WP-22 Салмағы...
Page 212 Аккумулятор Аккумулятордың жұмыс кернеуі 21,6 В Аккумулятор салмағы Осы пайдалану бойынша нұсқаулықтың соңында қараңыз −17 ℃ … 60 ℃ Жұмыс кезіндегі қоршаған орта температурасы Сақтау температурасы −20 ℃ … 40 ℃ Зарядтаудың басындағы аккумулятор температурасы −10 ℃ … 45 ℃ EN 62841 стандарты...
Page 213 ▶ Құрал ұстағыш арқанның бекіту нүктесінде әр пайдалану алдында зақымдардың бар-жоғын тексеріп шығыңыз. Биік жерде жұмыс істеу бойынша ұлттық нұсқамаларды орындаңыз. Бұл өнім үшін биіктен құлаудан қорғаныс ретінде тек Hilti компаниясы ұсынған #2261971құрал ұстағыш арқанын қолданыңыз. ▶ Құрал ұстағыш арқанын ілмегімен суретте көрсетілгендей өнімге бекітіңіз.
Page 214 Төсемді алу ЕСКЕРТУ Ара төсемі, қыспа бұранда мен қыспа фланецтен күйіп қалу және кесіліп қалу қаупі бар Нәтижесінде күйіп қалуға және кесіліп қалуға болады. ▶ Ауыстырылатын аспапты ауыстырғанда қорғауыш қолғаптарды қолданыңыз. 1. Батырмалы блокты монтаждау күйіне келтіріңіз. → Бет 207 2.
Page 215 5.10 Қиғаш кесуге арналған кесік бұрышын реттеу • Бұрап бекіту кезінде қосымша тұтқышқа немесе араға қысым қолданбау арқылы алдыңғы мен артқы жақта әртүрлі бұрыш реттеулерінің орнатылуына жол бермеңіз. Бұрыш реттеулері әртүрлі болған жағдайда, кесу әрекеті бұдан былай түзу орындалмауы мүмкін. 1.
Page 216 Қызмет көрсету Осы құжаттамадағы және өнімдегі қауіпсіздік және ескерту нұсқауларын орындаңыз. Қосу немесе өшіру Қосу 1. Іске қосу құлпын жоғары қарай басып тұрыңыз. 2. Ажыратқышты басып тұрыңыз. 3. Іске қосу құлпын жіберіңіз. Ажыратқыш басылып тұрған немесе батырмалы блок батырылған күйде орналасқан кезде, іске...
Page 217 тиюіне ешқашан жол бермеңіз (мысалы, суға батыру немесе жаңбыр астына қою арқылы). Аккумулятор су болса, оны зақымдалған аккумулятор ретінде қарастырыңыз. Оны тұтанбайтын контейнерге оқшаулап, Hilti қызмет көрсету орталығына хабарласыңыз. • Аккумуляторды бөгде май мен майлағыштан таза ұстаңыз. Аккумуляторда шаң не кірдің қажетсіз жи- налуына...
Page 218 зақымдардың бар-жоғын тексеріп шығыңыз. Ақаулардағы көмек Кез келген ақау орын алған жағдайда, аккумулятордың күй индикаторына назар аударыңыз. LiIon аккумуляторының индикаторлары бөлімін қараңыз. Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Қазақ 2373233 *2373233*...
Page 219 ▶ Аккумуляторды Hilti Store дүкенінде кәдеге жаратыңыз немесе жергілікті кәдеге жарату кәсіпорнына хабарласыңыз. Hilti өнімдері қайта өңдеу үшін жарамды көптеген материалдардың санынан тұрады. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспаптарды кәдеге жарату үшін қабылдайды. Hilti қызмет көрсету орталығынан немесе дилерден сұраңыз.
Page 220: Tr Orijinal Kullanım Kılavuzu
Bu kullanım kılavuzunda aşağıdaki semboller kullanılmıştır: Kullanım kılavuzuna dikkat edilmelidir Kullanım uyarıları ve diğer gerekli bilgiler Geri dönüşümlü malzemeler ile çalışma Elektrikli aletleri ve aküleri evdeki çöplere atmayınız Hilti Lityum İyon akü Hilti Şarj cihazı 1.2.3 Resimlerdeki semboller Resimlerde aşağıdaki semboller kullanılmıştır: Bu sayılar, kullanım kılavuzunun başlangıcındaki ilgili çizime atanmıştır.
Page 221 Üretici burada tanımlanan ürünün geçerli yasalara ve standartlara uygun olduğunu kendi sorumluluğunda beyan eder. Bu dokümanın sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2373233 Türkçe...
Page 222 Güvenlik Elektrikli el aletleri için genel güvenlik uyarıları İKAZ Bu elektrikli el aletine yönelik tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve teknik verileri dikkatlice okuyunuz. Aşağıdaki talimatlara uyulmaması durumunda elektrik çarpması, yangın ve/veya ağır yaralanmalar söz konusu olabilir. Tüm güvenlik uyarılarını ve kullanım talimatlarını muhafaza ediniz. Güvenlik uyarılarında kullanılan "Elektrikli el aleti terimi, şebeke işletimli elektrikli el aletleri (şebeke kablosu ile) veya akü...
Page 223 ▶ Şalteri bozuk olan elektrikli el aletini kullanmayınız. Açılıp kapatılamayan bir elektrikli el aleti tehlikelidir ve tamir edilmesi gerekir. ▶ Alet ayarlarını yapmadan, aksesuar parçalarını değiştirmeden veya aleti bir yere koymadan önce fişi prizden ve/veya (çıkarılabilir) aküyü aletten çıkarınız. Bu önlem, elektrikli el aletinin istem dışı çalışmasını...
Page 224 ▶ Uzunlamasına kesimde her zaman bir destek veya düz bir kenar kılavuzu kullanınız. Bunlar kesimin daha düzgün olmasını sağlar ve testere bıçağının sıkışma ihtimalini azaltır. ▶ Testere bıçaklarını daima doğru büyüklükte ve doğru bağlantı deliği (örneğin yıldız biçimli veya yuvarlak) ile kullanınız. Testerenin montaj parçalarına uymayan testere bıçakları düz bir şekilde çalışmaz ve kontrolün kaybedilmesine neden olur.
Page 225 Ek güvenlik uyarıları Kişilerin güvenliği ▶ Elektrikli el aletinde veya aksesuarda kesinlikle manipülasyon veya değişiklik yapmayınız. ▶ Elektrikli el aletini yalnızca ilgili koruma tertibatları ile birlikte kullanınız. ▶ Elektrikli el aletini toz emme sistemi olmadan kullanırsanız, toz oluşumuna neden olan çalışmalarda daima bir hafif solunum koruma maskesi kullanınız.
Page 226 ▶ Akü tutulamayacak kadar sıcaksa arızalı olabilir. Pili, yanıcı malzemelere yeterli mesafede, görünür ve yanıcı olmayan bir yere yerleştiriniz. Aküyü soğumaya bırakınız. Akü bir saat sonra hala dokunulamayacak kadar sıcaksa, arızalı demektir. Hilti servisiyle irtibat kurunuz veya "Hilti Lityum İyon aküler için güvenlik ve kullanım uyarıları" dokümanını okuyunuz.
Page 227 Sadece ana plaka için yeterince geniş bir destek yüzeyi sunan düz iş parçalarını kesiniz. • Bu ürün için sadece B 22 tip serisi Hilti Lityum İyon aküleri kullanınız. Hilti bu ürün için bu kullanım kılavuzunun sonunda bulunan tabloda belirtilmiş olan akülerin kullanılmasını tavsiye eder.
Page 228 Ürün için uygunluğu bulunan diğer sistem ürünlerini Hilti Store'da veya şu adreste bulabilirsiniz: www.hilti.group Lityum İyon akü göstergeleri Hilti Nuron Lityum İyon aküler şarj durumunu, hata mesajlarını ve akünün durumunu gösterebilir. 3.4.1 Şarj durumu ve hata mesajları göstergeleri İKAZ Düşen akü nedeniyle yaralanma tehlikesi! ▶...
Page 229 Teknik veriler Ürün özellikleri SC 6WP-22 Ağırlık 3,3 kg (EPTA-Procedure 01'e göre akü olma- dan) Ağırlık (paralellik mesnedi) 0,45 kg Boyutlar (U × G × Y) 360 mm × 200 mm × 237 mm Testere bıçağını bağlama deliği 20 mm Testere bıçağı...
Page 230 ▶ Her kullanımdan önce alet bağlama ipinin sabitleme noktasını olası hasarlar bakımından kontrol ediniz. Yüksekteki çalışmalar için ulusal yönetmelikleri dikkate alınız. Bu ürün için devrilme emniyeti olarak sadece Hilti alet kordonunu #2261971 kullanınız. ▶ Aletin kordonunu resimde gösterildiği gibi ilmekle ürüne takınız. Güvenli tutuşu kontrol ediniz.
Page 231 Daldırma ünitesinin montaj konumuna getirilmesi Daldırma ünitesi, sıkma cıvatasına montaj penceresinden erişilebilen bir montaj konumuna sahiptir. Kilit kolunu kullanarak montaj konumunu ayarlayabilirsiniz. Kilit kolunu geri katladığınızda (ana konum), daldırma ünitesi geri yaylanır. Daldırma ünitesini kontrollü bir şekilde ana konuma yönlendirmek için ürünü ana tutamaktan tutunuz. 1.
Page 232 Sürgülü toz koruma penceresi Optimum talaş emişi için, toz koruma penceresini daima iş parçasına mümkün olduğunca yakın itiniz. Kesme derinliğinin ayarlanması Ayarlanmış kesme derinliği, kesilecek malzeme kalınlığından her zaman 5 ila 10 mm daha büyük seçilmelidir. 1. Kesme derinliği ayarı için kilit açma tuşuna basınız ve basılı tutunuz (1). 2.
Page 233 5.13 Ürünün kılavuz ray üzerine yerleştirilmesi 1. Ürünü, ana plakadaki olukla birlikte kılavuz nervürün üzerine yerleştiriniz. 2. Kılavuz ray ve ana plaka arasındaki boşluğu kontrol ediniz. 3. Eksantrik cıvataları (1) kullanarak boşluğu ayarlayınız: ▶ Boşluğu azaltmak için eksantrik cıvataları saat yönünde çeviriniz. ▶...
Page 234 2. Kesme derinliğini ayarlayınız. → Sayfa 226 3. Ürünü, uyarlanabilir kesme göstergesi yırtılma çizgisinde olacak şekilde yerleştiriniz. 4. Ürünü açınız. → Sayfa 227 ▶ Ürünün daldırma hareketi yalnızca açma/kapama şalterinin kilidi açıkken mümkündür. 5. Daldırma ünitesini iş parçasının içine dayanak noktasına kadar daldırınız (1). 6.
Page 235 Bakım ve onarım çalışmalarından sonra tüm koruma tertibatlarını yerleştiriniz ve bunların fonksiyonlarını sorunsuz olarak yerine getirmekte olup olmadıklarını kontrol ediniz. Güvenli çalışma için sadece orijinal yedek parçalar ve tüketim malzemeleri kullanınız. Hilti tarafından onaylanmış, yedek parçaları, aksesuarları ve sarf malzemelerini Hilti Store veya şu adreste bulabilirsi- niz: www.hilti.group...
Page 236 ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. Hilti ürünleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır.
Page 237 Diğer bilgiler Kullanım, teknoloji, çevre ve geri dönüşüm hakkında daha fazla bilgi aşağıdaki bağlantıda bulunabilir: qr.hilti.com/manual?id=2276609&id=2276671 Bu bağlantıya dokümanın sonunda bulunan QR kodu taratarak da ulaşabilirsiniz. 2373233 Türkçe *2373233*...
Page 238: ﻴ ﻟ‬ ‫ﺩ
‫ﺘ ﺗ‬ ‫ﻻ‬ ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺑ‬ Hilti ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ Hilti ‫ﺭ‬ ‫ﻮ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬...
Page 239 ‫ﺔ‬ ‫ﻇ‬ ‫ﻮ‬ ‫ﻔ‬ ‫ﺤ‬ ‫ﻣ‬ ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2373233 ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 2373233...
Page 240 ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬ ‫ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﻭ‬ ‫ﺩ‬ ‫ﻷ‬ ‫ﺎ ﺑ‬ ‫ﺔ‬ ‫ﻘ ﻠ‬ ‫ﻌ‬ ‫ﺘ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ ﺎ‬ ‫ﻌ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬...
Page 241 ◀ ‫ﻰ‬ ‫ﺘ ﺣ‬ ‫، ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬ ‫ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﻭ‬ ‫ﺩ‬ ‫ﻸ‬ ‫ﻟ‬ ‫ﺔ‬ ‫ﻴ ﻨ‬ ‫ﻌ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻌ‬ ‫ﻳ ﺮ‬ ‫ﺸ‬ ‫ﺗ‬...
Page 242 ‫ﺮ ﻴ‬ ‫ﺷ‬ ‫ﺎ ﻨ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻊ‬ ‫ﻴ‬ ‫ﻤ‬ ‫ﺠ ﻟ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﺎ‬ ‫ﺷ‬ ‫ﺭ ﺇ‬ ‫ﺮ‬ ‫ﺸ‬ ‫ﻨ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻴ ﻠ‬ ‫ﻤ‬ ‫ﻋ‬ ◀ ‫ﻢ‬ ‫ﺴ‬ ‫ﺟ‬...
Page 243 ◀ ‫ﻯ‬ ‫ﺮ‬ ‫ﺧ‬ ‫ﻷ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻗ‬ ‫ﺎ‬ ‫ﻄ‬ ‫ﻨ‬ ‫ﻟ ﺍ‬ ‫ﻭ‬ ‫ﺃ‬ ‫ﺔ‬ ‫ﻤ ﺋ‬ ‫ﺎ ﻘ‬ ‫ﻟ ﺍ‬ ‫ﻥ‬ ‫ﺍ ﺭ‬ ‫ﺪ‬ ‫ﺠ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﺭ ﺎ‬ ‫ﺸ‬ ‫ﻨ‬ ‫ﻤ ﻟ‬ ‫ﺎ ﺑ‬ ‫ﻊ‬...
Page 244 EN 847-1 ‫ﺔ‬ ‫ﻔ‬ ‫ﺻ‬ ‫ﺍ ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻖ‬ ‫ﺑ ﺎ‬ ‫ﻄ‬ ‫ﺗ‬ ‫ﻲ‬ ‫ﺘ ﻟ‬ ، ‫ﺍ‬ Hilti ‫ﺔ‬ ‫ﻄ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻮ ﺑ‬ ‫ﺎ ﻬ ﺑ‬ ‫ﻰ‬ ‫ﺻ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺮ ﻴ‬ ‫ﺷ‬ ‫ﺎ‬...
Page 245 ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﺖ‬ ‫ﻠ‬ ‫ﻇ‬ ‫ﺍ‬ ‫ﺫ‬ ‫ﺇ‬ ‫. ﺩ‬ ‫ﺮ‬ ‫ﺒ ﺗ‬ " . Hilti ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬...
Page 246 ‫ﻟ ﺎ ﺑ‬ ‫ﻞ‬ ‫ﻣ‬ ‫ﺎ ﻌ‬ ‫ﻟ ﺍ‬ ‫ﻱ‬ ‫ﺮ‬ ‫ﺋ ﺍ‬ ‫ﺪ‬ ‫ﻟ ﺍ‬ ‫ﺭ ﺎ‬ ‫ﺸ‬ ‫ﻨ ﻤ‬ ‫ﻟ ﺍ‬ Hilti Store ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﻚ‬...
Page 247 ‫ﻥ‬ ‫ﻮ‬ ‫ﻠ ﻟ ﺎ‬ ( ‫ﺑ‬ ‫ﺓ‬ ‫ﺪ‬ ‫ﺣ‬ ‫ﺍ ﻭ‬ ‫ﺔ‬ ‫ﺒ ﻤ‬ ‫ﻟ ء‬ ‫ﻲ‬ ‫ﻀ‬ ‫ﺗ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﻰ‬ ‫ﺟ ﺮ‬...
Page 248 ‫ﻞ‬ ‫ﻴ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﺘ‬ ‫ﻟ ﺍ‬ ‫ﻭ‬ ‫ﻦ‬ ‫ﻳ ﺰ‬ ‫ﺨ ﺘ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺭ‬ ‫ﺍ ﺮ‬ ‫ﺣ‬ ‫ﺔ‬ ‫ﺟ‬ ‫ﺭ‬ ‫ﺩ‬ ‫ﻡ‬ ° … ‫ﻡ‬ ° − ‫ﻦ‬ ‫ﻳ ﺰ‬ ‫ﺨ ﺘ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺭ‬ ‫ﺍ ﺮ‬ ‫ﺣ‬...
Page 249 ‫ﻹ ﺍ‬ ‫ﺮ‬ ‫ﻄ‬ ‫ﺧ‬ ◀ ‫ﻚ‬ ‫ﺠ‬ ‫ﺘ ﻨ‬ ‫ﻤ ﻟ‬ ‫ﻪ ﺑ‬ ‫ﻰ‬ ‫ﺻ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti ‫ﻦ‬ ‫ﻣ‬ ‫ﻞ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺓ ﺍ‬ ‫ﺩ‬ ‫ﺃ‬ ‫ﺖ‬ ‫ﻴ‬ ‫ﺒ ﺜ ﺗ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺰ ﺣ‬...
Page 250 ‫ﺭ ﺎ‬ ‫ﺸ‬ ‫ﻨ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﺼ‬ ‫ﻧ‬ ‫ﻚ‬ ‫ﻓ‬ ‫ﺮ ﻳ‬ ‫ﺬ‬ ‫ﺤ ﺗ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻚ‬ ‫ﻟ‬ ‫ﺫ‬ ‫ﻱ‬ ‫ﺩ‬ ‫ﺆ ﻳ‬ ‫ﺪ‬ ‫ﻗ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﺸ‬ ‫ﻧ‬ ‫ﻼ‬ ‫ﻓ‬ ‫ﻭ‬ ‫ﺪ‬...
Page 251 ‫ﻡ‬ ‫ﺯ‬ ‫ﻼ‬ ‫ﻟ ﺍ‬ ‫ﻊ‬ ‫ﻄ‬ ‫ﻘ‬ ‫ﻟ ﺍ‬ ‫ﻖ‬ ‫ﻤ‬ ‫ﻋ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﺝ‬ ‫ﻻ‬ ‫ﺰ ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻚ‬ ‫ﻳ‬ ‫ﺮ ﺤ‬ ‫ﺘ ﺑ‬ ‫ﻢ‬ ‫ﻗ‬ ◀ ‫ﺕ‬ ‫ﺎ ﻴ‬ ‫ﻠ ﻤ‬ ‫ﻋ‬ ‫ﻭ‬ ‫ﻲ‬ ‫ﻠ ﻴ ﻟ‬ ‫ﺩ‬...
Page 252 ‫ﻲ‬ ‫ﻠ‬ ‫ﻴ ﻟ‬ ‫ﺪ‬ ‫ﻟ ﺍ‬ ‫ﻯ‬ ‫ﺮ‬ ‫ﺠ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻰ‬ ‫ﻠ‬ ‫ﻋ‬ ‫ﺞ‬ ‫ﺘ ﻨ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻊ‬ ‫ﺿ‬ ‫ﻭ‬ ‫. ﻪ‬ ‫ﻴ ﺟ‬ ‫ﻮ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﻊ ﻠ‬ ‫ﺿ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﺯ‬ ‫ﺎ...
Page 253 ‫ﺪ‬ ‫ﻳ‬ ‫ﺪ‬ ‫ﺤ ﺘ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻣ‬ ‫ﻼ‬ ‫ﻌ‬ ‫ﻟ ً ﺎ‬ ‫ﻌ‬ ‫ﺒ ﺗ‬ ‫ﺮ‬ ‫ﺸ‬ ‫ﻨ‬ ‫ﻟ ﺍ‬ ‫. ﺯ‬ ‫ﺎ ﻜ‬ ‫ﺗ ﺭ‬ ‫ﻻ ﺍ‬ ‫ﺓ‬ ‫ﺪ‬ ‫ﻋ ﺎ‬ ‫ﻘ ﻟ‬ ‫ﻲ‬ ‫ﻔ‬ ‫ﻜ‬ ‫ﻳ...
Page 254 ‫ﺘ ﻠ ﻟ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
Page 255 ‫ﺍ ﻭ‬ ‫ﺮ‬ ‫ﻴ ﻏ‬ ‫ﺕ‬ ‫ﻻ‬ ‫ﻼ ﺘ‬ ‫ﺧ ﺍ‬ ‫ﺩ‬ ‫ﻮ‬ ‫ﺟ‬ ‫ﻭ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﻞ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻤ‬ ‫ﺘ ﺤ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺐ‬ ‫ﺒ‬ ‫ﺴ‬...
Page 256 ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ ﺨ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ ﺗ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬...
Page 257: Ja オリジナル取扱説明書
危険！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。警告警告！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。注意注意！ ▶ この表記は、身体の負傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 取扱説明書の記号この取扱説明書では、以下の記号が使用されています：取扱説明書に注意してください本製品を効率良く取り扱うための注意事項や役に立つ情報リサイクル可能な部品の取扱い電動工具およびバッテリーを一般ゴミとして廃棄してはなりません Hilti Li-Ion バッテリー Hilti 充電器 1.2.3 図中の記号図中では以下の記号が使用されています：この数字は本取扱説明書冒頭にある該当図を示しています。付番は図中の作業手順の順序に対応していて、本文の作業手順とは一致しない場合があります。概要図には項目番号が付されていて、製品概要セクションの凡例の番号に対応しています。この記号は、製品の取扱いの際に特に注意が必要なことを示しています。製品により異なる記号 1.3.1 一般的な記号本製品とともに用いられる記号。 2373233 日本語 *2373233*...
Page 258 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店やサービスセンターへお問い合わせの際には、製品データが必要になります。製品データ充電式プランジサーキュラーソー SC 6WP-22 製品世代製造番号適合宣言製造者は、単独の責任において本書で説明している製品が有効な法規と有効な標準規格に適合していることを宣言します。適合宣言書の複写は本書の末尾にあります。技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全電動工具の一般安全注意事項警告事項本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリーツール（コードレス）を指します。日本語 2373233 *2373233*...
Page 259 作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでください。電動工具から火花が飛散し、粉じんや揮発性ガスに引火する恐れがあります。 ▶ 電動工具の使用中、子供や無関係者を作業場へ近づけないでください。作業中に気がそらされると、本体のコントロールを失ってしまう恐れがあります。電気に関する安全注意事項 ▶ 電動工具の接続プラグは電源コンセントにきちんと適合しなければなりません。プラグは絶対に変更しないでください。保護接地した電動工具と一緒にアダプタープラグを使用しないでください。オリジナルのプラグと適切なコンセントを使用することにより、感電の危険を小さくすることができます。 ▶ パイプ、ラジエーター、電子レンジ、冷蔵庫などのアースされた面に体の一部が触れないようにしてください。体が触れると感電の危険が大きくなります。 ▶ 電動工具を雨や湿気から保護してください。電動工具に水が浸入すると、感電の危険が大きくなります。 ▶ 電動工具を持ち運んだり、吊り下げたり、コンセントからプラグを抜いたりするときは、必ず本体を持ち、電源コードを持ったり引っ張ったりしないでください。電源コードを火気、オイル、鋭利な刃物、可動部等に触れる場所に置かないでください。電源コードが損傷したり絡まったりしていると、感電の危険が大きくなります。 ▶ 屋外工事の場合には、必ず屋外専用の延長コードを使用してください。屋外専用の延長コードを使用すると、感電の危険が小さくなります。 ▶ 湿った場所で電動工具を作動させる必要がある場合は、漏電遮断器を使用してください。漏電遮断器を使用すると、感電の危険が小さくなります。作業者に関する安全 ▶ 電動工具を使用の際には、油断せずに十分注意し、常識をもった作業をおこなってください。疲れている場合、薬物、医薬品服用およびアルコール飲用による影響下にある場合には電動工具を使用しないでください。電動工具使用中の一瞬の不注意が重傷の原因となることがあります。 ▶ 個人用保護具および保護メガネを常に着用してください。負傷の危険を低減するために、電動工具の使用状況に応じた粉じんマスク、耐滑性の安全靴、ヘルメット、耳栓などの個人用保護具を着用してくだ...
Page 260 ▶ 先端工具は鋭利で汚れのない状態を保ってください。お手入れのゆきとどいた先端工具を使用すると、作業が簡単かつ、スムーズになります。 ▶ 電動工具、アクセサリー、先端工具などは、それらの説明書に記載されている指示に従って使用してください。その際は、作業環境および用途についてもご注意ください。指定された用途以外に電動工具を使用すると危険な状況をまねく恐れがあります。 ▶ グリップとグリップ面は乾燥した清潔な状態に保ち、オイルやグリスの付着がないようにしてください。グリップやグリップ面が滑りやすい状態になっていると、予期していない状況が発生した際に電動工具を安全に使用／制御できません。バッテリー工具の使用および取扱い ▶ バッテリーを充電する場合は、必ずメーカー推奨の充電器を使用してください。特定タイプのバッテリー専用の充電器を他のバッテリーに使用すると、火災の恐れがあります。 ▶ 電動工具には、必ず指定されたバッテリーを使用してください。指定以外のバッテリーを使用すると、負傷や火災の恐れがあります。 ▶ 使用されていないバッテリーの近くに、事務用クリップ、硬貨、キー、釘、ネジ、その他の小さな金属物を置かないでください。電気接点の短絡が起こることがあります。バッテリーの電気接点間が短絡すると、火傷や火災が発生する危険があります。 ▶ 正しく使用しないと、液漏れが発生することがあります。その場合、漏れた液には触れないでください。もしも触れてしまった場合は、水で洗い流してください。バッテリー液が眼に入った場合は、水で洗い流してから医師の診察を受けてください。流出したバッテリー液により、皮膚が刺激を受けたり火傷を負う恐れがあります。 ▶ 損傷したあるいは変更が加えられたバッテリーは使用しないでください。損傷したあるいは変更が加えられたバッテリーは、予測不可能な挙動により爆発あるいは負傷事故を発生させる危険があります。 ▶ バッテリーは火気あるいは高温に曝さないでください。火気あるいは 130 °C （265 °F）を超える高温は、爆発の原因となることがあります。 ▶ 充電に関するすべての指示事項に従い、バッテリーあるいはバッテリー工具は、決して取扱説明書に記載された温度範囲外で充電しないでください。正しくない充電あるいは許容温度範囲外での充電によ...
Page 261 反動 - 原因とそれに対する安全上の注意 • 反動は、ソーブレードが引っかかったり噛んだりしたときや、ソーブレードが正しく設置されていないときに起こる突然の反応動作で、制御不能になったソーが作業材料から浮き上がって作業者に向かって跳ね返ることがあります。 • ソーブレードが閉じたカットギャップで引っかかったり噛んだりすると、ソーブレードがブロックされ、モーター力でソーが作業者の方向に跳ね返ります。 • ソーブレードが切断時にずれたり正しく配置されていないと、後部のソーブレードエッジの歯が作業材料の表面に引っかかり、ソーブレードがカットギャップから外れて作業者の方に跳ね返ることがあります。ソーの取り扱いが正しくないと、反動が生じます。反動は、以下に示すような適切な予防措置を取ることで防止することができます。 ▶ ソーは両手でしっかりと支え、反力を受け止めることができるように腕を構えます。ソーブレードは必ず側部をつかみ、決してソーブレードが身体のすぐ前にくることのないようにしてください。反動がある場合、サーキュラーソーは後方に跳ね返ることがありますが、適切な予防措置を講じていれば反力を抑えることができます。 ▶ ソーブレードが噛んだ場合あるいは作業を中断する場合は、ソーをオフにしてソーブレードが停止するまでソーを静かに作業材料内に保持してください。ソーブレードが動いている間は、ソーを作業材料から離したり後方へ引いたりしないでください、そうしないと反動が発生する危険があります。ソーブレードが噛んでしまったことの原因を確認し、それを取り除いてください。 ▶ 作業材料に挿入されているソーを再び作動させる場合は、ソーブレードをカットギャップの中央に配置し、歯が作業材料に引っかかっていないかチェックします。ソーブレードが噛んでいると、切断を再開したときにソーブレードが作業材料から飛び出たり、反動が発生する可能性があります。 ▶ 噛んだソーブレードによる反動の危険を最小限に抑えるために、大型プレートは支持してください。大型プレートはそれ自身の重みでたわむことがあります。プレートは、カットギャップ付近と縁部の両側で支える必要があります。 ▶ 切れ味の悪くなったソーブレードや損傷したソーブレードは使用しないでください。ソーブレードの歯の切れ味が悪い場合やソーブレードが正しく合っていない場合、カットギャップが狭くなりすぎて、摩擦が大きくなったり、ソーブレードの噛みや反動が起こります。 ▶ 切断の前に、切り込み深さ調整および切り込み角度の調整を締め付けてください。切断中に調整が変化すると、ソーブレードが噛んだり反動が発生する可能性があります。...
Page 262 てください。 ▶ 電動工具の使用中は、ご自身および作業領域内のすべての人は、適切な保護メガネ、保護ヘルメット、耳栓、保護手袋および安全靴を着用してください。 ▶ 作業開始前に、作業場で発生する粉じんの危険有害度を調査してください。公的に承認された保護等級および地域の粉じんに関する規定を満たした工業用集じん機を使用してください。 ▶ 各国の労働安全衛生法に従ってください。 ▶ クランプあるいはその他の適切な方法により、作業材料を固定して安定した位置に保持してください。作業材料を手あるいは身体で保持することは不安定で、コントロールを失う危険があります。第三者に依頼して作業材料を作業位置に保持することはしないでください。 ▶ 未知の母材には切断を行わないでください。切断ラインの上面と下面から障害物を取り除いてください。ソーブレードが何らかの物体に当たると、電動工具に対して反力が作用することがあります。 ▶ 落下する先端工具および／またはアクセサリーによる負傷の危険。作業を開始する前に、取り付けたアクセサリーが確実に固定されていることを確認してください。 ▶ 吸じん装置と組み合わせて切断を行う際には、防じんフードやサクションホースに触れないようにしてください。多量の粉じんが発生する母材では、静電気ショックの危険が高まる可能性があります。 ▶ 切断ラインにネイル、ネジ、その他の部品などの障害物がないことを確認してください。 ▶ 必ず EN 847-1 規格に準拠したHilti の推奨するソーブレードを使用してください。 ▶ プラスチックの切断の際は、作業材料が熱くなりすぎて溶けることのないように注意してください。電気に関する安全注意事項 ▶ 作業を開始する前に、作業場に埋設された電線、ガス管や水道管がないかを探査機などで調査してください。例えば、作業中に誤って先端工具が電線に触れると、電動工具の金属部分とケーブルが通電する可能性があります。これにより、感電の危険が高まります。日本語 2373233 *2373233*...
Page 263 ▶ バッテリーは、決して直射日光、高温、火花の発生、裸火に曝さないでください。これを守らないと、爆発の原因となることがあります。 ▶ バッテリーの電極に、指、工具、装身具あるいはその他の導電性のある物体で触れないようにしてください。これを守らないと、バッテリーの損傷、物財の損傷および負傷の原因となることがあります。 ▶ バッテリーを雨、湿気、液体から保護してください。バッテリー内に湿気が入り込むと、短絡、感電、火傷、火災あるいは爆発の原因となることがあります。 ▶ 必ずご使用のバッテリータイプ用に指定された充電器と電動工具を使用してください。これについては、充電器や電動工具の取扱説明書の記述を確認してください。 ▶ バッテリーは、爆発の可能性がある場所で使用あるいは保管しないでください。 ▶ バッテリーが掴むことのできないほどに熱くなっている場合は、故障している可能性があります。バッテリーを、目視確認が可能で可燃物のない場所に、可燃性の資材から十分な距離を設けて置いてください。バッテリーを冷ます。1 時間の経過後にも掴むことのできないほどに熱い場合は、そのバッテリーは故障している可能性があります。Hilti サービスセンターにご連絡いただくか、あるいは「Hilti の Li-Ion バッテリーの安全と使用についての注意事項」をお読みください。 Li-Ion バッテリーの搬送、保管および使用に適用される特別の規則を遵守してください。 → 頁 266 本取扱説明書巻末の QR コードをスキャンして、Hilti の Li-Ion バッテリーの安全と使用についての注意事項をお読みください。 2373233 日本語 *2373233*...
Page 264 正しい使用本書で説明している製品は、充電式プランジサーキュラーソーです。本製品は、以下の母材の切断およびプランジカット専用に設計されています： • 木材および木製の材料 • プラスチック • 石膏ボード • ファイバーセメントボード • 非鉄金属本製品は、内装工事における切断作業およびその他の作業向けに設計されています。本ハンドサーキュラーソーにはオプションの吸じん装置用の接続ピースが装備されています、この接続ピースは一般的な吸じんホース用に設計されています。吸じん装置ホースをソーと接続するために、適切なアダプターが必要になる場合があります。必ず製品仕様の記載事項（直径、全負荷回転数、厚さ、材質など）に対応した、本製品用に許可されたソーブレードを使用してください。高合金高速度鋼（HSS）製の研磨およびカッティングディスク、ならびにソーブレードは許可されていません。ベースプレートとの接触面の大きさが十分な、凹凸のない作業材料のみを切断してください。 • 本製品には、必ずHilti の B 22 シリーズの Li-Ion バッテリーを使用してください。Hilti は、本製品に対してこの取扱説明書の巻末の表に記載されているバッテリーを使用されることをお勧めします。 • これらのバッテリーには、必ずこの取扱説明書の巻末に記載されているシリーズのHilti の充電器を使用してください。日本語 2373233 *2373233*...
Page 265 本体標準セット構成品充電式サーキュラーソー、ソーブレード、取扱説明書その他のご使用の製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group でご確認ください。 Li-Ion バッテリーのインジケーター Hilti Nuron Li-Ion バッテリーは、充電状態、エラーメッセージ、およびバッテリーの状態を表示することができます。 3.4.1 充電状態およびエラーメッセージの表示警告負傷の危険バッテリーの落下！ ▶ バッテリーを装着した状態でリリースボタンを押した後には、バッテリーを確実に正しく使用する製品に再ロックするようにしてください。次の表示を確認するには、バッテリーのリリースボタンを短く押してください。充電状態および不具合は、接続されている製品がオンになっている間常時表示されます。状態意味 4 個の LED （4）が常時緑色で点灯充電状態：100 %...71 % 3 個の LED （3）が常時緑色で点灯充電状態：70 %...51 % 2 個の...
Page 266 状態意味すべての LED がチェイサーライトとして点灯し、接続されている製品を引き続き使用できる場合、続いて 1 個の LED （1）が常時赤色で点灯。バッテリーの残り容量は 50% 未満です。接続されている製品を引き続き使用することができない場合、バッテリーは寿命に達していて交換の必要があります。Hilti サービスセンターにご連絡ください。製品仕様製品特性 SC 6WP-22 重量 3.3 kg （EPTA-Procedure 01 準拠、バッテリーを含まない）重量（平行ストッパー） 0.45 kg 寸法 (長さ × 幅 × 高さ) 360 mm ×...
Page 267 1. 充電の前に充電器の取扱説明書をお読みください。 2. バッテリーと充電器の電気接点は汚れがなく、乾燥していることを確認してください。 3. バッテリーは許可された充電器で充電してください。 → 頁 258 バッテリーを装着する警告負傷の危険短絡あるいはバッテリーの落下！ ▶ バッテリーを装着する前に、バッテリーの電気接点と製品の電気接点に異物がないことを確認してください。 ▶ バッテリーが正しくロックされていることを常に確認してください。 1. はじめてお使いになる前にバッテリーをフル充電してください。 2. ロックの音が聞こえるまでバッテリーを製品へとスライドさせます。 3. バッテリーがしっかりと装着されていることを確認してください。バッテリーを取り外す 1. バッテリーのリリースボタンを押します。 2. 製品からバッテリーを抜き取ります。転倒防止装置警告負傷の危険る先端工具および／あるいはアクセサリーの落下！ ▶ 必ずご使用の製品用に推奨されているHilti の工具保持ロープを使用してください。 ▶ 使用の前に毎回、工具保持ロープの固定ポイントに損傷がないか点検してください。 2373233 日本語 *2373233*...
Page 268 ご使用の国において適用される高所での作業に関する規則に注意してください。本製品の落下防止には、必ずHilti の工具保持ロープ#2261971 を使用してください。 ▶ 工具保持ロープは、図に示したように本製品のラグに固定してください。しっかりと固定されていることを確認してください。 ▶ 支持構造物にスナップフックを固定します。スナップフックがしっかりと固定されていることを確認してください。 Hilti 工具保持ロープの取扱説明書の記載に注意してください。プランジユニットを取り付け位置にするプランジユニットには取り付け位置があり、そこでは取り付け窓からテンションボルトに手が届くようになっています。ロックレバーにより取り付け位置を調整することができます。ロックレバーを後ろに倒すと（基本位置）、プランジユニットが元に戻ります。メインハンドルで本製品を保持し、適切な方法でプランジユニットを開始位置にガイドします。 1. 本製品を、最大の切り込み深さで切り込むことができる位置にします（テーブルの端など）。 2. ソーブレード取り付けフラップを開きます。 3. 切り込み深さ調整インジケーターを最大値(1)にします。 4. ロックレバーを上げます（取り付け位置）(2)。 5. スイッチオンロック(3) を押したままにして、プランジユニットを取り付け位置に取り付けます。 ▶ プランジユニットが取り付け位置にロックされる音が聞こえます。 ▶ 取り付け窓において、テンションボルトが中央位置にあることを目視確認できます。ソーブレードを取り外す警告ソーブレード、テンションボルトおよびテンションフランジでの火傷および切断の危険火傷および切創事...
Page 269 6. テンションボルトをねじ込みます。 7. スピンドルロックを押し、押した状態を維持します(5)。 8. アレンレンチでテンションボルトを締め付けます(6)。回転方向矢印をガイドとして使用してください：ソーブレードの回転方向と逆方向にテンションボルトを締め付けます。 9. ソーブレードが正しい位置にあるか点検してください。 10. メインハンドルで本製品を保持します。 11. ロックレバーを基本位置にし、プランジユニットを基本位置に戻します(7)。 12. ソーブレード取り付けフラップを閉じます。スライド式防じんウィンドウ切り屑を最適に吸引排出するには、常に防じんウィンドウをできるだけ作業材料に近づけてスライドさせてください。切り込み深さを調整する切り込み深さの調整値は常に、切断する材料の厚さより約 5...10 mm 大きくしてください。 1. 切り込み深さ設定のロック解除を押し続けます(1)。 2. スライダーを必要な切り込み深さまでスライドさせます(2)。 ▶ 切り込み深さインジケーターには、ガイドレールを使用しての切断用(3)、およびガイドレールを使用しないでの切断用(4) の個別のインジケーターがあります。. 3. 切り込み深さ設定のロック解除から指を離します。 5.10 斜め切断の切り込み角度を調整する • 締め付け時に補助グリップやソーに圧力をかけないようにして、前後の角度が異なる設定にならないようにしてください。角度設定が異なると、まっすぐに切断できないようになります。 1. 切り込み角度調整の 2 本のクランピングスクリューを緩めます(1)。 2.
Page 270 4. 両方のクランピングスクリューを締め付けます。 5.13 本製品をガイドレールにセットする 1. ベースプレートの溝に合わせて本製品をガイドリブにセットします。 2. ガイドレールとベースプレートの間の遊びを確認してください。 3. 偏心ネジ(1) で遊びを調整します。 ▶ 遊びを小さくするには、偏心ネジを時計方向に回します。 ▶ 遊びを大きくするには、偏心ネジを反時計方向に回します。 4. 遊びは、スライド動作に影響を与えない範囲で、できるだけ小さく調整してください。ご使用方法本書および製品に記載されている安全上の注意と警告表示に注意してください。スイッチをオンにする／オフにするスイッチオン 1. スイッチオンロックを上に押し続けます。 2. ON/OFF スイッチを押し続けます。 3. スイッチオンロックから指を離します。 ON/OFF スイッチを押し続けるか、プランジユニットがプランジ位置にある限り、スイッチオンロックはロック解除位置に留まります。プランジユニットが基本位置にあり、ON/OFF スイッチを放すと、スイッチオンロックは自動的にロック位置にジャンプします。スイッチオフ 4. プランジユニットを基本位置に戻します。 5. ON/OFF スイッチから指を離します。粉じんおよび切り屑の処理 •...
Page 271 1. 作業材料が動かないように固定し、切断経路（墨出し）をマークします。 2. 切り込み深さを調整します。 → 頁 263 3. アダプティブ切断インジケーターを使用して、本製品を墨出しラインに配置します。 4. 製品をオンにします。 → 頁 264 ▶ 本製品のプランジ動作は、ON/OFF スイッチがロック解除されている場合にのみ可能です。 5. プランジユニットを作業材料にに突き当たるまで切り込ませます(1)。 6. 本製品を適切な作業速度で作業材料全体にわたってガイドします。 7. ソーブレードを作動させながら、プランジユニットを回転させて基本位置に戻します(2)。こうすることで、ソーブレードが作業材料に噛んでしまうのを防ぎます。 8. プランジユニットが基本位置になったら、直ちに製品の電源を切ります。 → 頁 264 プランジカットを行う 1. 切り込み深さを調整します。 → 頁 263 2. 本製品を作業材料に乗せます。 3. 製品をオンにします。 → 頁 264 ▶...
Page 272 • 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨き粉はプラスチック部品をいためる可能性があるので使用しないでください。保守 • 目視確認可能なすべての部品については損傷の有無を、操作エレメントについては問題なく機能することを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。速やかにHilti サービスセンターに本製品の修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて、それらが問題なく作動するか点検してください。安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けにHilti が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group 安全機構の清掃 1. 安全機構を乾いたブラシを使用して注意深く掃除してください。 2. 安全機構内部の塵埃の堆積や切り屑は適切な工具を使用して除去してください。切り屑ダクトを清掃する 1. 吸引ピースに吸じん装置を取り付けている場合は、吸引ピースからサクションホースを取り外してください。 2. 切り屑ダクトをブラシで清掃します。バッテリー式工具およびバッテリーの搬送および保管搬送注意搬送時の予期しない始動！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で搬送してください！ ▶ バッテリーを取り外してください。...
Page 273 ない。て取り付けてください。バッテリーの LED に何も表示バッテリーの故障 ▶ Hilti サービスセンターにご連絡されないください。廃棄警告誤った廃棄による負傷の危険！漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されなければなりません。多くの国でHilti は、古い工具をリサイクルのために回収しています。詳細については弊社営業担当またはHilti 代理店・販売店にお尋ねください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。 2373233 日本語 *2373233*...
Page 274: Ko 오리지널 사용 설명서
본 사용 설명서에서 사용되는 기호는 다음과 같습니다. 사용 설명서에 유의하십시오 적용 지침 및 기타 유용한 사용정보 재사용이 가능한 자재 취급방법 전기 기기 및 배터리를 일반 가정의 쓰레기처럼 폐기해서는 안 됨 Hilti 리튬 이온 배터리 Hilti 충전기 1.2.3 그림에 사용된 기호 그림에 다음과 같은 기호가 사용됩니다.
Page 275 매겨진 숫자는 작업 단계의 순서를 나타내며, 텍스트에 매겨진 작업 단계와 차이가 있을 수 있습니 다. 항목 번호는 개요 그림에서 사용되며, 제품 개요 단락에 나와 있는 기호 설명 번호를 나타냅니다. 이 표시는 제품을 다룰 때, 특별히 주의할 사항을 나타냅니다. 제품 관련 기호 1.3.1 일반...
Page 276 Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 안전 전동 공구에 대한 일반적인 안전상의 주의사항 경고 해당 전동 공구와 함께 동봉된 모든 안전상의 주의 사항, 지침, 그림 및 기술자료를 숙지하십시오。 다 음과 같은 지침 내용을 준수하지 않으면 전기 충격, 화재가 발생하거나 그리고/또는 중상을 입을 수 있습니다。...
Page 277 ▶ 기기 세팅을 실행, 액세서리를 교환 또는 기기를 보관하기 전에 컨넥터를 전원소켓에서 그리고/또는 탈착 식 배터리를 기기에서 빼놓으십시오。 이러한 조치는 실수로 전동 공구가 작동하지 않도록 방지합니다。 ▶ 사용하지 않는 전동 공구는 어린이들의 손이 닿지 않는 곳에 보관하십시오。 기기 사용에 익숙치 않거나 또는...
Page 278 반동 현상의 원인과 안전상의 주의사항 • 반동력이란 고착되었거나 잘못 고정된 톱날로 인한 갑작스러운 반응으로, 이때 톱이 제어되지 않고 공작 물에서 빠져나와 작업자가 있는 방향으로 움직이게 됩니다. • 톱날이 틈에 걸리거나 끼이게 되면, 톱날이 끼어 움직이지 않게 되고 엔진력으로 인해 톱은 작업자가 있는 방향으로...
Page 279 소재의 경우 정전기 감전 위험이 높아질 수 있습니다. ▶ 절단 통로에 못, 나사 또는 다른 금속 부품 등과 같은 다른 장애물이 있는지 확인하십시오. ▶ Hilti에서 권장하는 EN 847-1 규격에 준하는 톱날만 사용하십시오. ▶ 플라스틱 톱 작업 시 공작물이 너무 뜨거워져 녹지 않도록 유의하십시오.
Page 280 하거나 "안전 및 Hilti 리튬 이온 배터리 작업 관련 지침" 문서 내용을 확인하십시오. 리튬 이온 배터리의 운반, 보관 및 사용 시 적용되는 특수 가이드라인에 유의하십시오. → 페이지 282 안전 및 Hilti 리튬 이온 배터리 작업 관련 지침은 본 사용 설명서의 끝부분에 제시된 QR 코드를 통해 확인할 수 있습니다.
Page 281 오. 연삭 및 컷팅 디스크와 고합급 고속도강(HSS 강) 소재의 톱날은 허용되지 않습니다. 베이스 플레이트의 접촉면 크기가 충분히 큰 공작물만 톱 작업하십시오. • 본 제품에는 모델시리즈 B 22의 Hilti 리튬이온 배터리만 사용하십시오. Hilti는 본 제품에 사용 설명서 끝 부분 표에 제시된 배터리를 사용할 것을 권장합니다. •...
Page 282 연결된 제품을 계속해서 사용할 수 없는 경우, 남아 적색으로 계속 점등됩니다. 있는 배터리 용량이 50% 미만입니다. 연결된 제품을 계속해서 사용할 수 없는 경우, 배터 리의 수명이 다 되어 교체해야 합니다. Hilti 서비스 센터에 문의해 주십시오. 기술자료 제품 특성 SC 6WP-22 3.3kg...
Page 283 EN 62841에 따른 소음 정보 및 진동값 이 지침에 제시된 음압 및 진동수준은 표준화된 측정방법에 따라 측정된 것이며, 전동 공구를 서로 비교하기 위한 용도로 사용할 수 있습니다. 음압 및 진동 수준은 노출 정도를 사전에 예측하는 데에도 유용하게 사용할 수 있도록 설계되어 있습니다. 제시된...
Page 284 ▶ 사용하기 전에 항상 공구 고정끈의 고정점에 손상된 곳이 없는지 확인하십시오. 공중 작업에 대한 국가별 규정에 유의하십시오. 본 제품에 맞는 추락 방지장치로 Hilti 공구 고정끈 #2261971만 사용하십시오. ▶ 그림에 제시된 바와 같이 공구 고정끈을 고리와 함께 제품에 고정시키십시오. 확실하게 고정되었는지 점...
Page 285 1. 플런지 유닛을 조립 위치로 옮기십시오. → 페이지 278 2. 마운팅 플랜지 및 고정 플랜지를 청소하십시오 (1). 3. 마운팅 플랜지를 정확한 방향으로 드라이브 스핀들에 끼우십시오. 4. 새 톱날을 끼우십시오 (2). ▶ 톱날 (3) 및 보호 커버 (4) 위에 표시된 회전방향 화살표에 유의하십시오. 두 회전방향 화살표의 방향이 일치해야...
Page 286 1. 양쪽 클램핑 볼트를 푸십시오. 2. 병렬 스톱을 베이스 플레이트 마운팅 서포트 안으로 미십시오. 3. 절단에 필요한 간격 만큼 병렬 스톱을 조절하십시오. ▶ 양쪽 간격이 동일한지 확인하십시오. 4. 양쪽 클램핑 볼트를 조이십시오. 5.13 가이드 레일 위에 제품 설치 1. 가이드 리브 위에 제품의 베이스 플레이트 홈 부분을 올려 놓으십시오. 2.
Page 287 절단선을 그은 후 톱 작업하기 베이스 플레이트의 접촉면 크기가 충분히 큰 공작물만 톱 작업하십시오. 1. 공작물이 움직이지 않도록 고정하고 절단 경로(스크라이브)를 표시하십시오. 2. 절단 깊이를 설정하십시오. → 페이지 279 3. 적응형 절단 표시기와 함께 제품을 스크라이브 선에 설치하십시오. 4. 제품의 전원을 켜십시오. → 페이지 280 ▶...
Page 288 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고, 조작요소가 문제 없이 작동하는지 점검하십 시오. • 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 즉시 Hilti 서비스 센터에 제품 수리 를 의뢰하십시오. • 관리 및 수리 작업 후 모든 보호장치를 가져와 기능에 이상이 없는지 점검하십시오.
Page 289 ▶ 제품 및 배터리를 사용하기 전에 그리고 장시간 보관한 후에는 항상 손상 여부를 점검하십시오. 문제 발생 시 도움말 장애 발생 시 항상 배터리 상태 표시기를 확인하십시오. 리튬이온 배터리 표시 단원을 참조하십시오. 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십시오. 장애...
Page 290: Zh 原始操作說明
已使用的符號解釋 1.2.1 警告警告您在操作或使用本產品時可能發生之危險。採用了以下標示文字：危險危險 ! ▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。警告警告 ! ▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。注意注意！ ▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。 1.2.2 操作說明中的符號本操作說明中採用以下符號：請遵照操作說明使用操作說明與其他資訊處理可回收的材料不可將電子設備與電池當作家庭廢棄物處置 Hilti 鋰電池 Hilti 充電器 1.2.3 圖解中的符號圖解中採用了以下符號：號碼對應操作說明的開始處的圖解。編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同。概覽圖解中使用位置編號，方便您對應到產品概覽段落中的圖例編號。這些特色是為了讓您在操作本產品時可以注意某些重點。繁體中文 2373233 *2373233*...
Page 291 產品資訊產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。類型名稱和序號都標示於額定銘牌上。 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。產品資訊 SC 6WP-22 充電式切入式圓鋸產品代別序號符合聲明基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。本文件結尾處有符合聲明之副本。技術文件已歸檔： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全性一般電動機具安全警告警示請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊事故、火災和 / 或嚴重的傷害。 2373233 繁體中文 *2373233*...
Page 292 妥善保存所有警示及說明，以供將來參考。注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能會引燃塵埃或煙霧。 ▶ 操作機具時，請與兒童及旁人保持距離。注意力不集中時容易發生失控的情形。電力安全 ▶ 機具插頭與插座須能互相搭配。勿以任何方式改裝插頭。勿將任何變壓器插頭和與地面接觸（接地）的電動機具搭配使用。未經改裝的插頭以及能互相搭配的插座可減少發生電擊的危險。 ▶ 避免讓身體碰觸到如管線、散熱器、爐灶與冰箱等與土地或地表接觸之物品。如果您的身體接觸到地表或地面，將增加電擊的危險。 ▶ 請勿將機具曝露在下雨或潮濕的環境中。若水氣進入機具中將增加觸電的危險。 ▶ 勿濫用電纜線。勿以電纜線吊掛、拖拉機具或拔下機具插頭。電纜線應避開熱氣、油、銳利的邊緣或移動性零件。電纜線損壞或纏繞會增加發生電擊事故的危險。 ▶ 於室外操作機具時，須使用適用於戶外的延長線。使用適合戶外使用的延長線可降低觸電的風險。 ▶ 如果無法避免在潮濕的地點操作機具，請使用漏電斷路器（RCD）保護電源供應器。使用漏電斷路器（RCD）可降低電擊的風險。人員安全 ▶ 操作機具時，請提高警覺，注意進行中的工作並善用常識。感到疲勞或受到藥物、酒精或治療的影響時勿使用機具。操作機具時稍不留神就可能會造成嚴重的人員傷亡。 ▶ 穿戴個人防護裝備。請隨時穿戴眼罩。適當使用防塵面罩、防滑鞋、安全帽及耳罩等安全防護配備可減少人員的傷害。 ▶ 避免不經意的啟動。在接上電源或電池組、抬起或攜帶機具之前，務必確認開關處於關閉的位置。攜帶機具時，如果把手指放在開關上，或在開關開啟時，將機具插上插頭容易發生意外。 ▶ 啟動機具前，應將所有調整鑰匙或扳手移開。將扳手或鑰匙留在機具的旋轉零件中可能會造成人員傷害。 ▶ 勿將手伸出過遠。隨時站穩並維持平衡。這可讓您在意外情況發生時，對機具有較好的控制。 ▶...
Page 293 ▶ 請勿使用損壞或改裝過的電池組或機具。受損或改裝過的電池可能會無法正常運作而造成起火、爆炸或受傷的風險。 ▶ 請勿將電池組或機具曝露在火源或極端的溫度環境中。曝露在火源或溫度超過130° C（265 °F）的環境下可能會造成爆炸。 ▶ 請遵守充電操作說明且不要在說明所載的溫度範圍之外為電池組或機具充電。不當充電或在指定溫度範圍外充電均可能造成電池損壞並提高起火的風險。維修服務 ▶ 請將機具交給合格的維修人員進行維修，並使用相同的替代零件。這可確保維護機具安全。 ▶ 請勿自行維修損壞的電池。損壞的電池僅可由製造商或授權的維修商進行維修。所有電鋸的安全說明切鋸過程 ▶ 危險：請保持雙手遠離切割區和鋸片。請用您的另一隻手握住輔助把手或馬達機殼。若以雙手握著電鋸，便不會被鋸片割傷。 ▶ 請勿將手伸到工件底下。若將手放在工件底下，則當鋸片突出工件下方時防護措施無法發揮作用。 ▶ 配合工件厚度，調整切割深度。工件底下保持不超過一個完整刀片鋸齒的距離。 ▶ 請勿將工件物件放在手上或腿上進行切割。使用結實的固定座固定工件。重要的是將工件適當地固定，以儘量降低身體接觸、鋸片卡住或失去控制的風險。 ▶ 在執行配件工具可能會接觸到隱藏線路之工作時，務必以握住絕緣握把的方式手持機具。接觸帶電的電線也會使電子機具的金屬部件帶電並導致觸電。 ▶ 在縱向切割時，請一律使用擋塊或直邊引導件。這可更準確的切割並減少鋸片被夾住的情況。 ▶ 請一律使用正確的鋸片尺寸和合適的軸孔（例如星形或圓形）。無法搭配電鋸硬體的刀片，會導致刀片偏移而失去控制。 ▶ 請勿使用損壞或錯誤的鋸片墊圈或螺栓。特別為電鋸設計的刀片墊圈和螺栓，可達到最佳效能並確保操作安全。反作用力 - 原因與適用的安全說明 •...
Page 294 ▶ 避免長時間接觸粉塵 ▶ 清除臉部和身體上的粉塵 ▶ 穿著防護衣，用水和肥皂清洗裸露在外的身體部位。 ▶ 在工作區域中，請您與所有其他人員保持配戴符合本應用要求的呼吸保護器。 ▶ 使用電動工具時，請您與工作區域中的所有其他人員均配戴合適的護目鏡、安全帽、耳罩、防護手套和防護鞋。 ▶ 在開始作業前，請先針對作業時所產生粉塵之危險等級進行檢查。使用符合當地粉塵防治條例，且經法定認可為保護等級之工業用吸塵器。 ▶ 遵守國家健康與安全要求。 ▶ 請使用夾具或其他實作方式將工件固定並支撐在穩定的平台上。以手或身體抵住的方式固定工件並不穩定，並可能失去控制。勿讓其他人將工件固定位置。 ▶ 請勿切割不明的基材，並確保工件上方與下方的切割線沒有障礙物。鋸片碰撞到物體時，可能會對電動工具產生彈回的反作用力。 ▶ 掉落的工具和配件有導致受傷的危險。開始作業前，請確認安裝的配件已確實固定。 ▶ 連接除塵器進行鋸切時，請避免接觸防塵罩或吸塵軟管。產生大量粉塵的材料可能會增加靜電電擊的風險。 ▶ 確保切割路徑中沒有障礙物，例如釘子、螺絲或其他金屬零件。 ▶ 僅可使用Hilti建議符合EN 847-1標準的鋸片。 ▶ 切割塑膠時，請確保工件不會過熱和融化。電力安全 ▶ 開始工作前，請先檢查工作區域是否有是否有隱藏的電纜線、瓦斯管或水管，例如使用探測器。例如，當電纜線意外受損時，電動工具外部的金屬零件可能會導電。如此將提高電擊的危險。繁體中文 2373233 *2373233*...
Page 295 ▶ 電池嚴禁修改或改裝！ ▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C（176°F）的環境中。 ▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。 ▶ 請勿使用回收或維修過的電池。 ▶ 請勿將電池或電池供電之機具作為鎚子使用。 ▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中，否則可能導致爆炸。 ▶ 請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱，否則可能導致電池損壞、財物損失和人員受傷。 ▶ 電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。 ▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。 ▶ 請勿在易爆炸環境中使用或存放電池。 ▶ 若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請洽詢Hilti維修中心或詳讀「Hilti鋰電池安全注意事項和使用」文件。請遵守適用於運輸、存放和使用鋰離子電池的專用指令。 → 頁次 297 請透過本操作說明書末尾的條碼取得並詳讀Hilti鋰電池安全注意事項和使用。說明產品總覽輔助握把鋸片更換止動機桿安全鎖主握把切割角度-1°和47°釋放鈕 &...
Page 296 所述產品為充電式的切入式圓鋸。它專門用於對以下材料進行鋸切和進刀切割： • 木材及仿木材料 • 塑膠 • 石膏板 • 纖維水泥板 • 非鐵金屬本產品專為木工工作和內部裝修而設計。手持型圓鋸配有一個選配除塵器的連接件，該連接件設計用於一般吸塵軟管。要將吸塵軟管連接至電鋸，可能需要使用合適的轉接器。僅可使用此產品專屬認可、且符合技術規格資料的鋸片（如直徑、轉速、厚度、材料等）。不許使用磨削及切割碟片，以及由高合金高速鋼（HSS）製成的鋸片。僅可切割能提供底座足夠支撐面積的平面工件。 • 本產品限使用B 22系列Hilti鋰電池。Hilti建議本產品使用本操作說明結尾處表格中所列的電池。 • 僅可使用本操作說明結尾處所列的Hilti系列電池充電器為電池充電。供貨內容充電式圓鋸、鋸片、操作說明關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的系統產品： www.hilti.group 鋰電池的顯示幕 Hilti Nuron鋰電池會顯示電池的電力、錯誤訊息和狀態。 3.4.1 電力和錯誤訊息的顯示警告有受傷的危險！因電池掉落 ▶ 電池已插入時，請在按下拆卸鈕後確保電池重新正確地卡入所使用的產品中。如欲獲得下列其中一個顯示畫面，請短按電池拆卸鈕。只要已連接的產品已啟動，也會持續顯示充電狀態和可能的功能故障。狀態...
Page 297 3.4.2 顯示電池狀態如欲檢查電池狀態，請按住拆卸鈕3秒鐘以上。系統無法偵測到電池因掉落、刺穿、外部熱損傷等錯誤使用造成的潛在功能故障。狀態意義所有LED以跑馬燈形式亮起，然後一個LED持續亮起電池仍可繼續使用。綠色。所有LED以跑馬燈形式亮起，然後一個LED快速閃爍無法完成有關電池狀態的查詢。請重複上述程序或洽黃色。詢Hilti維修中心。所有LED以跑馬燈形式亮起，然後一個LED持續亮起若連接之產品仍可繼續使用，剩餘的電池容量會低綠紅色。於50%。若連接之產品無法使用，表示電池已達最終使用壽命，應進行更換。請聯絡Hilti維修中心。技術資料產品特性 SC 6WP-22 重量 3.3 kg （根據EPTA-Procedure 01不含電池）重量（平行導規） 0.45 kg 規格 (長 x 寬 x 高) 360 mm × 200 mm × 237 mm 鋸片軸尺寸...
Page 298 1. 電池充電前，請閱讀充電器的操作手冊。 2. 確認電池的接點和充電器的接點清潔且乾燥。 3. 請使用經認可的充電器對電池充電。 → 頁次 290 置入電池警告有受傷的危險因短路或電池掉落！ ▶ 置入電池前，請確認電池的接點及產品的接點上無任何異物。 ▶ 確認電池已確實咬合。 1. 初次使用前，請將電池完全充電。 2. 將電池推入產品中，直到聽到卡入聲。 3. 請檢查電池是否安裝牢固。卸下電池 1. 按下電池拆卸鈕。 2. 將電池從產品卸下。防墜安全裝置警告受傷危險因工具和/或配件掉落所致！ ▶ 請您務必使用本公司建議與本產品搭配使用的Hilti工具繫繩吊環。 ▶ 每次使用前，應要檢查工具繫繩吊環的固定點有無損壞跡象。請您遵守各國的高處作業規範。繁體中文 2373233 *2373233*...
Page 299 請僅使用Hilti工具繫繩吊環#2261971，作為本產品的防墜保護。 ▶ 如圖所示，利用環圈將工具繫繩吊環固定在本產品上。檢查其是否確實牢固。 ▶ 將彈簧鈎扣固定在具支承功能的結構上。檢查彈簧鈎扣是否確實牢固。請遵守Hilti工具繫繩吊環的操作說明書。將切入式器具置於安裝位置切入式器具有一個安裝位置，在該位置可透過安裝窗口接觸到固定螺栓。可以透過止動機桿調整安裝位置。若將止動機桿折回（原位），切入式器具則會回彈。握住本產品的主握把，使切入式器具在受控的情況下引導回起始位置。 1. 將本產品定位在能夠以最大切割深度切入的位置（如一桌緣）。 2. 打開裝配蓋以進行鋸片安裝。 3. 將切割深度調整裝置指示器調到最大值(1)。 4. 將止動機桿向上折（安裝位置）(2)。 5. 按住安全鎖(3)並將切入式器具插入安裝位置。 ▶ 切入式器具在安裝位置卡入時可聽到聲音。 ▶ 固定螺栓會明顯位於安裝窗口中心。移除鋸片警告在鋸片、固定螺栓和夾緊凸緣上有造成燙傷、割傷的危險。可能導致燙傷和割傷。. ▶ 更換刀片時請配戴手套。 1. 請將切入式器具置於安裝位置。 → 頁次 293 2. 按住主軸鎖定開關(1)。 3. 使用內六角扳手將固定螺栓鬆開(2)。...
Page 300 11. 將鎖止機桿置於原位，並將切入式器具轉回原位(7)。 12. 關閉用於更換鋸片的裝配蓋。活動式防塵窗為了達到最佳排屑效果，請將防塵窗盡可能推動到靠近工件的位置。調整切割深度切割深度應該設定為比欲切割的基材厚約5到10 mm的深度。 1. 請按住釋放裝置(1)，以進行切割深度調整。 2. 將滑塊推至所需的切割深度(2)。 ▶ 切割深度指示器會分別顯示有導引滑軌(3)和無導引滑軌(4)的切割狀況。 3. 請放開切割深度調整裝置的釋放鈕。 5.10 設定斜切的切割角度 • 鎖定時不要對輔助握把或電鋸施加壓力，以避免前後角度設定不同。不同的角度設定會導致無法再筆直進行切割。 1. 鬆開切割角度調整裝置的2個固定螺栓(1). 2. 將產品旋轉至所需的切割角度。 ▶ 如欲從-1°調整角度或調整超過45°（最大47°），請按住釋放鈕(2)。 3. 旋緊兩個切割角度調整裝置的固定螺栓的其中一個。 4. 旋緊切割角度調整裝置對面的固定螺栓。 5.11 調整鋸片轉速使用與所用鋸片和加工材料相配的轉速。合適的轉速能夠避免鋸齒過熱，以及延長鋸片的使用壽命。 ▶ 將轉速調整器轉到適當位置。 5.12 安裝平行導規根據其在產品上的安裝方式，平行導規可以實現兩種功能的其中一種： •...
Page 301 5.13 將產品放置於導引滑軌上 1. 將本產品底座的凹槽放置在導引肋上。 2. 檢查導引滑軌和底座間的間隙。 3. 使用偏心螺絲(1)調整間隙： ▶ 請順時針旋轉偏心螺絲，以減少間隙。 ▶ 請逆時針旋轉偏心螺絲，以增加間隙。 4. 請在不影響滑動的情況下，盡可能將間隙調整到最小。操作請遵守本文件中與產品上的安全說明和警告。開啟或關閉電源開啟開關 1. 按住並往上推安全鎖開關。 2. 按住On/Off開關。 3. 鬆開安全鎖。只要按住On/Off開關，或是切入式器具處於切入位置，安全鎖則會保持在解鎖位置。當切入式器具處於原位，且您將On/Off開關放開時，安全鎖會自動跳至鎖定位置。關閉開關 4. 請將切入式器具放回原位。 5. 鬆開On/Off開關。粉塵與碎屑處理 • 搭配除塵器鋸切：將吸塵軟管接上吸塵接管，並注意除塵器操作說明中的注意事項。 • 搭配集塵袋鋸切：將帶有轉接器的集塵袋插入除塵器的吸塵接管。您也可以在沒有除塵器或集塵袋的情況下操作本產品。請確認鋸末和碎屑可以自由排出。沿線切割僅可切割能提供底座足夠支撐面積的平面工件。...
Page 302 3. 使用自適應切割指示器將本產品定位在切割線上。 4. 啟動產品。 → 頁次 295 ▶ 只有在On/Off開關解鎖時，產品才能進行切入運動。 5. 將切入式器具切入工件到底(1)。 6. 以適當的速度引導產品通過工件。 7. 鋸片運行的情況下，將切入式器具轉回原位(2)。這將防止鋸片卡在工件中。 8. 切入式器具處於原位後，請立即關閉產品。 → 頁次 295 執行進刀切割 1. 調整切割深度。 → 頁次 294 2. 將本產品放置在工件上。 3. 啟動產品。 → 頁次 295 ▶ 只有在On/Off開關解鎖時，產品才能進行切入運動。 4. 將產品切入工件到底。 5. 以適當的速度引導產品通過工件。 6.
Page 303 • 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。 • 避免電池沾上油脂。避免讓電池上積聚粉塵或髒污。請使用乾燥的軟刷或乾淨的乾布清潔電池。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。請勿觸摸電池的觸點或從觸點上去除出廠塗敷的油脂 • 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。維護 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象及 / 或任何零件功能故障，請不要運行本產品。請將產品交付Hilti維修中心進行維修。 • 維護及修復作業後，裝上所有保護裝置並檢查功能是否正常。為確保運作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或在以下網站選購 Hilti認可的備用零件、耗材和配件： www.hilti.group 清潔防護套 1. 用乾燥的刷子仔細清潔防護套的零件。 2. 使用合適的工具去除防護套零件內側表面附著的沉積物或切片。清潔碎屑排出槽 1. 若您安裝了一個除塵器在吸塵接管上，請將吸塵軟管從吸塵接管上拔除。 2. 使用刷子清潔碎屑排出槽。充電式機具和電池的運輸與存放搬運注意搬運時意外啟動 ! ▶ 搬運產品時務必卸下電池！ ▶ 取出電池。...
Page 304: Cn 原版操作说明
▶ 請勿以郵寄方式寄送電池。 ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。 Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。 ▶ 不可將電動工具、電動裝置和電池當成一般垃圾丟棄！製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 Hilti Taiwan Co., Ltd. 24F., No. 16, Xinzhan Rd., Banqiao Dist., New Taipei City 220, Taiwan (R.O.C.) Tel. 0800221036 其他資訊有關於操作、技術、環境和回收的更多資訊，請參訪以下連結： qr.hilti.com/manual?id=2276609&id=2276671 您也可在文件最後找到本連結的QR碼。原版操作说明关于本操作说明的信息...
Page 305 ▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。 -警告- 警告！ ▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。 -小心- 小心！ ▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。 1.2.2 操作说明中的符号本操作说明中使用下列符号：遵守操作说明使用说明和其他有用信息处理可回收材料不得将电气设备和电池作为生活垃圾处置 Hilti 锂离子电池 Hilti 充电器 1.2.3 图示中的符号图示中使用了下列符号：这些编号指本操作说明开始处的相应图示。图示中的编号反映操作顺序，可能与文本中描述的步骤不同。位置编号被用于概览图中并表示产品概览段落中的图例编号。这些字符旨在提醒您特别注意操作本产品时的某些要点。与产品相关的符号 1.3.1 一般符号与产品搭配使用的符号。额定空载转速直流电 (DC) 箭头指示的旋转方向...
Page 306 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息无绳切入式圆锯 SC 6WP-22 代次序列号符合性声明制造商全权负责声明，此处所述及的产品符合现行法规和标准。一致性声明副本位于本文档结尾处。技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全一般电动工具安全警告警告请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导致电击、火灾和/或严重人身伤害。请保存所有安全警告和操作说明，以供将来参考。在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。...
Page 307 人身安全 ▶ 保持警觉，注意您正在进行的工作，并在操作电动工具的过程中，应利用自己的判断能力。当您疲劳或受到药物、酒精或医疗影响时，请不要使用电动工具。当操作电动工具时，瞬间的分心都可能导致严重的人身伤害。 ▶ 使用个人防护装备。一定要戴上护目装置。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。 ▶ 防止电动工具意外启动。在连接至电源和/或电池组、拿起或搬运电动工具之前，应确保开关处于“关闭”位置。将手指放在开关上搬运电动工具或在开关处于“打开”位置时接通电源，都可能会导致事故发生。 ▶ 在打开电动工具之前，必须拿掉任何调整键或扳手。让扳手或调整键留在电动工具的旋转部件上可能会导致人身伤害。 ▶ 不要操之过急。应时刻保持正确的站姿和平衡。这在意外情况下能够更好地控制电动工具。 ▶ 应确保正确着装。不要穿着松垮的衣服或佩戴首饰。让头发和衣服远离运动部件。松垮的衣服、首饰或长发会卡在运动部件中。 ▶ 如果提供有用于连接除尘和集尘设施的装置，应确保将它们连接好并正确使用。使用除尘装置可以减少与灰尘相关的危险。 ▶ 经常使用工具能令您获得较高的熟练度，但不能因此掉以轻心和忽视工具安全准则。一次不慎操作就会在瞬间导致重伤。电动工具的使用和维护 ▶ 不要强制使用电动工具。针对您的应用场合使用正确的电动工具。正确的电动工具在其额定设计值范围内将能够更好和更安全地工作。 ▶ 如果通过开关不能使其打开和关闭，则请不要使用电动工具。任何不能通过开关进行控制的电动工具都是危险的，必须对其进行修理。 ▶ 在进行任何调整、更换配件或存放电动工具之前，应从电源上断开插头和/或从电动工具上拆下电池组 (若可拆卸)。此预防性安全措施可减少意外启动电动工具的危险。 ▶ 将不用的电动工具存放在儿童拿不到的地方，并且不要让不熟悉电动工具或其操作说明的人员操作电动工具。未经培训的用户操作电动工具是危险的。 ▶ 维护电动工具和配件。检查是否存在运动部件失调或卡滞、部件断裂和任何其它影响电动工具操作的情况。如果存在损坏，则在使用之前应修理电动工具。许多事故都是由于电动工具维护不良造成的。...
Page 308 ▶ 根据工件厚度调节锯切深度。在工件的下方应不能看到锯齿的全部长度。 ▶ 切勿单手或把持工件或放在腿上。应将工件固定在坚固的支架上。重要的是牢牢固定住工件，以最大限度地减少身体接触，降低锯片卡住或失控的风险。 ▶ 如果配套工具的工作区域可能接触到隐藏的线束，只能握住电动工具的绝缘把手表面进行操作。接触到带电导线会使电动工具的金属件带电，从而使操作者受到电击。 ▶ 纵向切割时，请始终使用挡块或直边导轨。这可改善切割的精度，并降低粘锯的可能性。 ▶ 请始终使用尺寸正确且带合适定位孔 (比如星形或圆形) 的锯片。与圆锯安装硬件不匹配的锯片将会离心运行，从而失去控制。 ▶ 切勿使用损坏或不正确的锯片垫圈或螺栓。锯片垫圈和螺栓专为您的圆锯而设计，以获得最佳的性能和操作安全。反冲 - 原因及相应安全说明 • 反冲是锯片被钩住、夹住或未对准的一种突然反应，这会导致圆锯失控地脱离工件朝操作人员方向移动； • 当锯片在封闭的锯口中被钩住或卡住时，圆锯会被锁止且被电动力推向操作人员； • 如果锯片在锯切中扭转或未对准，则锯片后边缘上的齿可能会卡在工件表面，从而导致锯片从锯口中移出，且圆锯朝操作人员方向弹回。锯片使用不当和/或操作程序或条件不正确都可能会导致反冲。反冲可以通过采取以下预防措施加以避免。 ▶ 双手紧紧握住圆锯，将手臂置于可以吸收反冲力的位置。身体应站在锯条的一侧，切勿与锯条在一条线上。发生反冲时，圆锯可能向后跳，但操作人员可以采取适当的预防措施来控制反冲力。 ▶ 如果锯片卡住，或出于任何原因中断操作时，请关闭圆锯，使其在物料中保持不动，直至锯片完全停下来。当锯条运动时，切勿试图从工件中移走锯或向后拔动锯，否则锯条会发生反冲。查找并采取正确的纠正措施消除锯片夹住的原因。 ▶ 在工件中重新启动锯时，将锯条置于锯口中心，检查并确认锯齿未切入工件中。如果锯片被夹住，则可能在重新启动圆锯时导致锯片从工件中移出或产生反冲。 ▶ 支撑住大型面板，以降低因锯片被夹住而产生反冲的风险。大型面板在其自身重量下有下陷的趋势。必须在靠近锯口和边缘的两侧都支撑住面板。...
Page 309 地适用的灰尘防护规定。 ▶ 注意本国劳动保护要求。 ▶ 使用夹子或者其他物理方式将工件固定并支撑在一个稳定的位置上。用手或者靠着身体持住工件，使工件处于不稳定状态，可能导致失控的危险。切勿让其他人固定工件。 ▶ 切勿切割未知材料，并确保工件上部和下部的切割线处无任何障碍物。如果锯片触碰到障碍物，本电动工具会发生反冲。 ▶ 工具和/或附件掉落会带来人身伤害的危险。在开始工作之前，检查安装的附件是否已固定牢固。 ▶ 使用除尘器进行锯切作业时，避免触碰防尘罩或吸尘软管。对于产生大量灰尘的材料，可能会增加静电触电的风险。 ▶ 请确保锯切路径上无障碍物，例如钉子、螺栓或者其它金属件。 ▶ 请仅使用 Hilti 推荐的符合 EN 847-1 标准的锯片。 ▶ 请在锯切塑料时避免工件过热并熔化。电气安全 ▶ 在开始工作之前，应检查工作区域 (例如使用探测器)，以确保没有隐藏的电缆或煤气管和水管。本电动工具的外部金属件可能带电，例如在电缆意外损坏时。这增加了电击的危险。小心处理和使用电池 ▶ 请遵守以下关于安全操作和使用锂离子电动工具电池的安全提示。若未能遵守，会导致皮肤刺激、严重的腐蚀伤、化学烫伤、火灾和/或爆炸。 ▶ 只有电池处于良好的技术状态时才能使用。 ▶ 请小心地处理电池，以防损坏电池和避免对健康极有害的液体泄漏！ ▶ 严禁改装或篡改电池！...
Page 310 自适应切割指示器电池电池状态指示器电池解锁按钮合规使用所述的产品是无绳切入式圆锯。它专门用于以下材料的锯切作业和切入式切割： • 木材或类似木材的材料 • 塑料 • 石膏板 • 纤维水泥板 • 有色金属本产品设计用于木工作业和室内装修工作。手持式圆据配有一个选装除尘设施连接头，可连接常见的吸尘器软管。必须使用合适的适配器以将吸尘器软管连接至圆锯。仅使用产品许用的且与技术数据中的信息相符的锯片 (比如直径、转速、厚度、物料等)。禁止使用由高合金高速钢 (HSS) 制成的磨削和切割砂轮。仅可锯切为底座提供足够大支撑面的平整工件。 • 本产品只能与 Hilti B 22 系列锂离子电池搭配使用。Hilti 建议为本产品使用本操作说明末尾表格中给出的电池。 • 此类电池仅限使用本操作说明末尾所述及型号系列的 Hilti 充电器充电。中文 2373233 *2373233*...
Page 311 包装清单无绳圆锯，锯片，操作说明经认证可配合本产品使用的其它系统产品，可以通过您当地的 Hilti Store 购买或通过以下网址订购： www.hilti.group 锂离子电池指示灯 Hilti Nuron 锂离子电池可以显示电池的充电状态、出错信息和状态。 3.4.1 充电状态和出错信息的显示 -警告- 人身伤害的危险！电池掉落的危险！ ▶ 在插入电池的情况下按压解锁按钮后，确保将电池重新正确锁定在所用的产品中。请短暂按压电池的解锁按钮，以获得下列指示灯指示之一。只要连接的产品已接通，便会持续显示充电状态和可能的故障。状态含义四个 (4) LED 灯持续亮起绿光充电状态：100 % 至 71 % 三个 (3) LED 灯持续亮起绿光充电状态：70 % 至 51 % 两个...
Page 312 技术数据产品特性 SC 6WP-22 重量 3.3 kg (根据EPTA-Procedure 01不含电池) 重量 (锯栅) 0.45 kg 360 mm × 200 mm × 237 mm 尺寸 (长×宽×高) 20 mm 锯片心轴尺寸 160 mm … 165 mm 锯片直径 1 mm … 1.5 mm 锯条圆盘厚度 57 mm 最大切深...
Page 313 ▶ 装入电池之前，确保电池和产品上的触点上均无异物。 ▶ 确保电池接合正确。 1. 在首次使用电池之前，要给电池完全充电。 2. 将电池推入产品，直至听到卡止声。 3. 检查并确认电池已可靠就位。拆下电池 1. 按下电池释放按钮。 2. 从产品中取出电池。防坠落装置 -警告- 人身伤害的危险会带来人身伤害的危险！ ▶ 请只是用为您的产品推荐的 Hilti 工具绳索。 ▶ 在使用前请检查工具绳索的固定点有无损坏。注意高空作业的国家法规。仅使用 Hilti 工具挂绳 #2261971 作为本产品的防坠落保护装置。 ▶ 如图所示，通过圆环将工具挂绳固定到产品上。检查是否已牢牢固定。 ▶ 将弹簧钩固定到支撑结构上。检查弹簧钩是否已牢牢固定。请遵守 Hilti 工具挂绳的操作说明。 2373233 中文 *2373233*...
Page 314 将切入单元调至装配位置切入单元有一个装配位置，在该位置上，可以通过装配窗接触到夹紧螺栓。可以通过锁定杆设置装配位置。折回锁定杆时 (基本位置)，切入单元会回弹。握住产品的主手柄，以可控的方式将切入单元引导至初始位置。 1. 将产品放置在能以最大切深切入的位置 (如工作台边缘)。 2. 打开锯片装配所需的装配翻板。 3. 将切深调节指示器调到最大值 (1)。 4. 将锁定杆向上翻折 (装配位置) (2)。 5. 按压并按住开机锁 (3)，然后将切入单元切入至装配位置。 ▶ 可以听到切入单元卡止在装配位置上。 ▶ 可以看见夹紧螺栓位于装配窗的中心位置。取下锯片 -警告- 锯片、夹紧螺栓和夹紧法兰有烧伤和割伤风险可能导致烧伤和割伤。 ▶ 更换锯片时应佩戴防护手套。 1. 将切入单元调至装配位置。 → 页码 308 2. 按住主轴锁止装置 (1)。 3. 使用内六角扳手松开夹紧螺栓 (2)。通过旋转方向箭头进行定位：沿锯片旋转方向松开夹紧螺栓。...
Page 315 调节切深切深应始终设置为比待切割材料的厚度厚约 5 至 10 mm。 1. 按压并按住切深调节解锁装置 (1)。 2. 将滑块移至所需切深 (2)。 ▶ 切深指示器分别显示带导轨 (3) 和不带导轨 (4) 的切深。 3. 松开切深调节解锁装置。 5.10 调节斜切的切割角度 • 拧紧时不要对辅助手柄或锯机施加压力，以避免前后角度设置不同。不同的角度设置会导致切割不再平直。 1. 松开 2 个切割角度设置夹紧螺栓 (1)。 2. 将产品旋转到所需的切割角度。 ▶ 如需设置 -1° 或超过 45° (最大 47°) 的角度，按压并按住解锁按钮 (2)。 3.
Page 316 5.13 将产品放置到导轨上 1. 将产品底板的凹槽对准导向槽。 2. 检查导轨和底板之间的间隙。 3. 通过偏心螺栓调节间隙 (1)： ▶ 如需缩小间隙，沿顺时针方向旋转偏心螺栓。 ▶ 如需增大间隙，沿逆时针方向旋转偏心螺栓。 4. 在不影响滑动的情况下，将间隙调得越小越好。操作请遵守本文档以及产品上的安全说明和警告。打开或关闭接通 1. 向上按压并按住开机锁。 2. 按压并按住电源开关。 3. 松开开机锁。只要您按住电源开关，或切入单元处于切入位置，则开机锁始终处于解锁位置。切入单元处于基本位置以及您松开电源开关时，开机锁会自动跳至解锁位置。关闭 4. 将切入单元调回基本位置。 5. 松开电源开关。灰尘与切屑管理系统 • 使用除尘器的锯切作业：将吸尘软管连接到吸尘管接头上，注意除尘器操作说明中的相应提示。 • 使用集尘袋的锯切作业：利用适配接头将集尘袋插入除尘器的吸尘管接头。您也可以在不带除尘器或集尘袋的情况下运行本产品。请确保锯尘与切屑可以自由排出。沿着划线切割...
Page 317 3. 将带有自适应切割指示器的产品放在划线上。 4. 接通产品。 → 页码 310 ▶ 仅当电源开关解锁后，才可以进行产品的切入运动。 5. 将切入单元切入工件直至限位 (1)。 6. 以合适的速度将产品穿过工件。 7. 在锯片运行期间，将切入单元转回基本位置 (2)。由此避免锯片卡在工件内。 8. 一旦切入单元处于基本位置，立即关闭产品。 → 页码 310 执行切入式切割 1. 调节切深。 → 页码 309 2. 将产品放置到工件上。 3. 接通产品。 → 页码 310 ▶ 仅当电源开关解锁后，才可以进行产品的切入运动。 4. 将产品切入工件，直至限位。 5.
Page 318 确保电池远离油和油脂。切勿让不必要的粉尘或脏污积聚在电池上。用干燥的软毛刷或干燥柔软的布清洁电池。不要使用含硅清洁剂，否则可能腐蚀塑料件。请勿触摸电池触点或从触点上去除出厂涂的油脂。 • 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。维护 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现产品有损坏和/或有功能故障，请不要使用。立即将本产品交给 Hilti 维修中心修复。 • 清洁和维护之后，安装所有护板或保护装置并检查其功能是否正常。为确保安全和可靠的操作，仅使用 Hilti 原装备件和耗材。经 Hilti 许可与产品搭配使用的备件、耗材和附件可到您当地的 Hilti Store 购买或访问： www.hilti.group 清洁防护罩 1. 使用干燥的刷子小心地清洁防护罩部件。 2. 使用适当的工具清除防护罩部件内表面的积垢或切屑。清洁排屑通道 1. 如果您在吸尘管接头上安装的是除尘器，则从吸尘管接头上取下吸尘软管。 2. 用刷子清洁切屑排出器通道。电池型工具和电池的运输及存储运输 -小心- 运输途中的意外启动！ ▶ 运输产品前务必将电池取出！...
Page 319 电池 LED 未亮起电池损坏 ▶ 联系 Hilti 维修中心。废弃处置 -警告- 废弃处理不当会有人身伤害的危险！漏出的气体或液体会带来健康危害。 ▶ 不得通过邮寄方式发送任何电池。 ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。制造 Hilti 产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。 ▶ 不要将电动工具、电子设备和电池扔进家庭垃圾中！制造商保修 ▶ 如对保修条件有任何疑问，请联系您当地的 Hilti 代表。更多信息关于操作、技术、环保和回收的更多信息请查看以下链接：qr.hilti.com/manual?id=2276609&id=2276671 文档末尾也提供二维码链接。...
Page 320: ת ו‬ ‫י ר‬ ‫ו ק‬ ‫מ‬ ‫ה‬ ‫ל‬ ‫ע‬ ‫פ‬ ‫ה‬ ‫ת‬ ‫ו א‬ ‫ר‬ ‫ו ה
‫י ל‬ ‫ש‬ ‫ה‬ ‫ל ן‬ ‫י א‬ ‫ן‬ - ‫ו י‬ ‫ם ו‬ ‫י ת‬ ‫י ל‬ ‫ת‬ ‫ל ל‬ ‫ו ס‬ Hilti ‫ן ע‬ ‫ט‬ ‫מ‬ Hilti ‫ם י‬ ‫ר ו‬ ‫י א‬ ‫ב‬ ‫ם‬ ‫י ל‬ ‫מ‬ ‫ס‬...
Page 321 ‫ו מ‬ ‫ש‬ ‫י‬ ‫נ כ‬ ‫ט‬ ‫ה‬ ‫ד‬ ‫ו ע‬ ‫י ת‬ ‫ה‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Germany ‫ת‬ ‫ו ח‬ ‫י ט‬ ‫ב‬ ‫ם י‬ ‫י ל‬ ‫מ‬ ‫ש‬ ‫ח‬...
Page 322 ‫ה‬ ‫ד‬ ‫ו ב‬ ‫ע‬ ‫ה‬ ‫ם‬ ‫ו ק‬ ‫מ‬ ‫ב‬ ‫ת‬ ‫ו ח‬ ‫י ט‬ ‫ב‬ ‫ם‬ ‫ו ר‬ ‫ג ל‬ ‫ם‬ ‫י ל ו‬ ‫ל ע‬ ‫ה ד‬ ‫ו ב‬ ‫ע‬ ‫ה‬ ‫ם‬ ‫ו ק‬ ‫מ‬ ‫ב‬ ‫ה‬ ‫י...
Page 323 ‫ם י‬ ‫נ ע‬ ‫ט‬ ‫נ‬ ‫ה‬ ‫ד‬ ‫ו ב‬ ‫ע‬ ‫י‬ ‫ל כ‬ ‫ב‬ ‫ל ו‬ ‫פ י‬ ‫ט ו‬ ‫ש‬ ‫ו‬ ‫מ י‬ ‫ש‬ ‫ר‬ ‫ח‬ ‫א‬ ‫ג‬ ‫ו ס‬ ‫מ‬ ‫ת ו‬ ‫ל ל‬ ‫ו ס‬ ‫ל‬ ‫ש‬...
Page 324 ‫, ר ו‬ ‫ס י‬ ‫נ ה‬ ‫ך‬ ‫ל ה‬ ‫מ‬ ‫ב ו‬ ‫נ ת‬ ‫ש י‬ ‫ה‬ ‫ל א‬ ‫ה‬ ‫ם‬ ‫י נ‬ ‫ו נ ו‬ ‫ו כ‬ ‫ה‬ ‫ם‬ ‫א‬ ‫. ב‬ ‫ט‬ ‫י ה‬ ‫ק‬ ‫ד‬ ‫ה‬ ‫ל...
Page 325 ◀ EN 847-1 ‫ן ק‬ ‫ת‬ ‫ה‬ ‫ת ו‬ ‫ש י‬ ‫ר ד‬ ‫ל ע‬ ‫ם‬ ‫י נ ו‬ ‫ע ו‬ Hilti ‫י ד י‬ ‫ל ע‬ ‫ו‬ ‫צ ל‬ ‫מ‬ ‫ו ה‬ ‫ש‬ ‫ר‬ ‫ו ס‬ ‫מ‬ ‫י ב‬...
Page 326 ‫ו מ‬ ‫ר‬ ‫ו ב‬ ‫ע‬ ‫ש‬ ‫מ‬ ‫ת‬ ‫ש‬ ‫ה ל‬ ‫ה‬ ‫צ‬ ‫י ל‬ ‫מ‬ ‫מ‬ B 22. Hilti ‫ם‬ ‫י מ‬ ‫ג‬ ‫ד ה‬ ‫ת‬ ‫ר‬ ‫ד ס‬ ‫מ‬ Hilti ‫ל‬ ‫ש‬ ‫ן‬ - ‫ו י‬ ‫ם ו‬...
Page 327 ‫ט‬ ‫ה‬ ‫ת‬ ‫מ‬ ‫ר‬ ‫ת‬ ‫א‬ ‫ג‬ ‫י צ‬ ‫ה ל‬ ‫ת‬ ‫ו ל‬ ‫ו כ י‬ Hilti Nuron ‫ל‬ ‫ש‬ ‫ן‬ - ‫ו י‬ ‫ם ו‬ ‫י ת‬ ‫י ל‬ ‫ת ו‬ ‫ל ל‬ ‫ו ס‬ ‫ה‬ ‫א‬...
Page 328 SC 6WP-22 ‫מ‬ ‫" מ‬ … ‫מ‬ ‫" מ‬ ‫ר‬ ‫ו ס‬ ‫מ‬ ‫ק‬ ‫ס‬ ‫י ד‬ ‫ר‬ ‫ט‬ ‫ו ק‬ ‫מ‬ ‫" מ‬ … ‫מ‬ ‫" מ‬ ‫ק‬ ‫ס‬ ‫י ד‬ ‫ה‬ ‫י ב‬ ‫ו ע‬ ‫מ‬ ‫" מ‬ ‫י‬...
Page 329 ‫ת‬ ‫נ כ‬ ‫ס‬ ‫ך ל‬ ‫ש‬ ‫ר צ‬ ‫ו מ‬ ‫ה‬ ‫ר‬ ‫ו ב‬ ‫ע‬ ‫ץ ל‬ ‫מ‬ ‫ו מ‬ ‫ה‬ Hilti ‫ל‬ ‫ש‬ ‫ה‬ ‫ח‬ ‫ט‬ ‫ב‬ ‫א‬ ‫ל ב‬ ‫ח‬ ‫ב‬ ‫ק ר‬ ‫ש‬ ‫מ‬ ‫ת‬ ‫ש‬...
Page 330 ‫( ה‬ ‫נ ק‬ ‫ת‬ ‫ה‬ ‫ם ו‬ ‫ק י‬ ) ‫מ‬ ‫ע‬ ‫ו ב‬ ‫י ק‬ ‫ה‬ ‫ף ו‬ ‫נ מ‬ ‫ת‬ ‫א‬ ‫ה‬ ‫ל ע‬ ‫מ‬ ‫ל‬ ‫ה‬ ‫ט‬ ‫ה‬ ‫. ה‬ ‫נ ק‬ ‫ת‬ ‫ה‬ ‫ה‬ ‫ם‬ ‫ו...
Page 331 ‫ת י‬ ‫ו ו ז‬ ‫י כ‬ ‫ו ת‬ ‫י ח‬ ‫ר‬ ‫ו ב‬ ‫ע‬ ‫ך‬ ‫ו ת‬ ‫י ח‬ ‫ה‬ ‫ת י‬ ‫ו ו ז‬ ‫ן ו‬ ‫נ ו‬ ‫ו כ‬ 5.10 ‫ת‬ ‫ו י‬ ‫ו ו ז‬ ‫. ק‬ ‫ו...
Page 332 ‫ל‬ ‫ו ע‬ ‫פ‬ ‫ת‬ ‫ר צ‬ ‫ו מ‬ ‫ה‬ ‫ל ע‬ ‫ת‬ ‫ו נ‬ ‫י ו צ‬ ‫מ‬ ‫ה‬ ‫ה‬ ‫ל א‬ ‫ל ו‬ ‫ה ז‬ ‫ד‬ ‫ו ע‬ ‫י ת‬ ‫ב‬ ‫ש‬ ‫ת ו‬ ‫ר ה‬ ‫ז א‬ ‫ה...
Page 333 ‫פ‬ ‫ה‬ ‫ך‬ ‫ר ו‬ ‫צ ל‬ www.hilti.group ‫: ת‬ ‫ב‬ ‫ו ת‬ ‫כ ב‬ ‫ו א‬ ‫ך ל‬ ‫ש‬ Hilti Store ‫- ב‬ ‫א‬ ‫צ‬ ‫מ‬ ‫ת‬ ‫ך ל‬ ‫ש‬ ‫ר צ‬ ‫ו מ‬ ‫ה‬ ‫ר‬ ‫ו ב‬ ‫ע‬...
Page 334 ‫ב צ‬ ‫מ‬ ‫ה‬ ‫י ו ו‬ ‫י ח‬ ‫ל‬ ‫ב ל‬ ‫ם‬ ‫י ש‬ ‫ה‬ ‫ל ק‬ ‫ת‬ ‫ל‬ ‫כ ב‬ Hilti ‫ל‬ ‫ש‬ ‫ת‬ ‫ו ר‬ ‫י ש‬ ‫ל‬ ‫ה‬ ‫נ פ‬ ‫, ך‬ ‫מ‬ ‫צ‬ ‫ע‬ ‫ב‬...
Page 335 ‫ח‬ ‫א‬ ‫ה‬ ‫ר ו‬ ‫ז ח‬ ‫י מ‬ ‫ה‬ ‫ת‬ ‫ר ב‬ ‫ח‬ ‫ל‬ ‫ה‬ ‫נ פ‬ ‫ו א‬ Hilti Store ‫- ב‬ ‫ה‬ ‫ל ל‬ ‫ו ס‬ ‫ה‬ ‫ת‬ ‫א‬ ‫ק ל‬ ‫ס‬ ◀ ‫ם‬ ‫י ר‬ ‫מ‬...
Page 336 ‫ת י‬ ‫ר ב‬ ‫ע‬ 2373233 2373233...
Page 340 *2373233* 2373233 Hilti = registered trademark of Hilti Corp., Schaan Pos. 8 | 20230925...

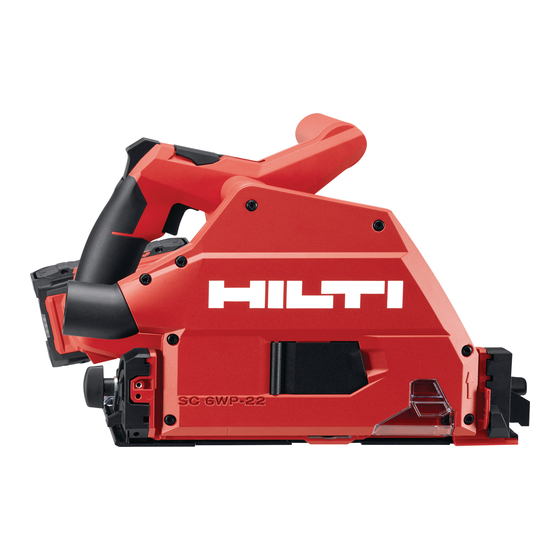

Hilti NURON SC 6WP-22 Operating Instructions Manual

Available languages

Quick Links

Need help?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Hilti NURON SC 6WP-22

Summary of Contents for Hilti NURON SC 6WP-22

Table of Contents
