iNels RFDW-71 Manual

RFDW-71, RFDW-271
Glass controller with dimmer
EN EN
Skleněný ovladač se stmívačem
CZ
Characteristics / Charakteristika
• The glass design controller with dimmer and touch buttons is used to control light sources:
R – classic lamps (resistive load)
L – halogen lamps with wound transformer (inductive load)
C – halogen lamps with electronic transformer (capacity load)
ESL – dimmable energy-effi cient fl uorescent lamps
LED – LED light sources (230 V) equipped with LED.
• The touch buttons on the circuit breaker allow you to directly control the integrated
dimmer as well or other components of the installation.
• The backlight intensity (white LED) of the buttons is automatically adjusted depending on
the ambient lighting.
• They can be combined with detectors, controllers, iNELS Wireless or system components
for output control from other locations.
• 8 light functions – smooth increase or decrease with time setting 2 s – 30 min. Function
description can be found on page 73.
• When switched off , the set level is stored in the memory, and when switched back on, it
returns to the most recently set value.
• Thanks to setting the min. brightness you will eliminate fl ashing of the LED and ESL light
sources.
• The universal dimmer may be controlled by up to 25-channels.
• Possibility to set the memory status in case of power failure.
• Range up to 160 m (in open space), if the signal is insuffi cient between the controller
and unit, use the signal repeater RFRP-20 or protocol component RFIO2 that support this
feature.
• Assigning the controller to the elements of the iNELS Wireless system is done using the
pairing button on the controller.
Description / Popis
Button PROG
Tlačítko PROG
Settings / Nastavení

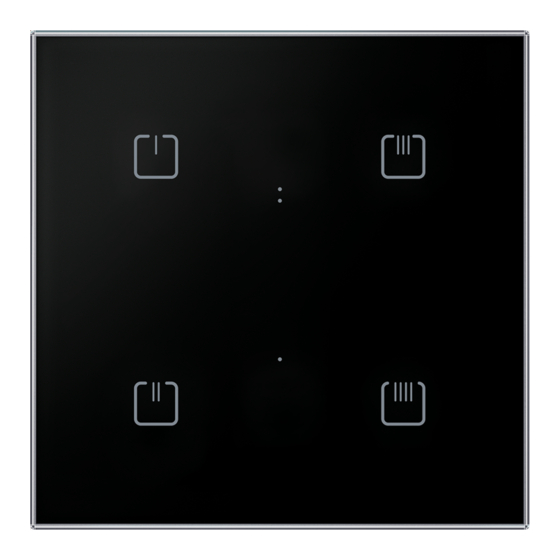

RFDW-71 consists of two independent units:
1. Glass control panel with 4 pushbuttons behaves as the RFWB-40 version RFIO
as the RFWB-40 pushbuttons to control other units or control of a RFDW-71 dimmer.
2. The lower part in the BOX is an independent dimmer with the RFDEL-71 functions; it can be
controlled using system elements (ELAN, RF Touch) or RFWB, RFKEY controllers or using the glass
control panel.
Pairing buttons with the built-in dimmer is done as described in section A
Pairing the controller buttons to other elements is done as described in section B
Setting the backlight, sound and light indication of the buttons,
selection of the load type
Hold the PROG pushbutton pressed and in a quick sequence, press the pushbuttons
Then release the PROG pushbutton. Green LED lights up
Quick pressing of the PROG pushbutton opens the backlight setting mode and clicking of the
pushbuttons. This mode is indicated by the red LED.
The pushbutton
switches on/off the adaptive backlight illumination of the pushbuttons.
The pushbutton switches on/off complete backlight illumination of the pushbuttons.
The pushbutton switches on/off the acoustic indication of pressing of the pushbuttons.
Other pressing of the PROG pushbutton opens the mode for setting of the load type and min. of
brightness. This mode is indicated by simultaneous lighting of the red and green LEDs.
Minimal brightness can be set using pushbuttons
The pushbutton selects control type RC, the pushbutton
Other pressing of the PROG pushbutton closes the SETUP mode.
Button 1, 2, 3, 4
Tlačítko 1, 2, 3, 4
2
and may be used
.
selects control type L.
• Skleněný designový ovladač se stmívačem a dotykovými tlačítky slouží k regulaci
světelných zdrojů:
R – klasické žárovky (odporová zátěž)
L – halogenové žárovky s vinutým transformátorem (induktivní zátěž)
C – halogenové žárovky s elektronickým transformátorem (kapacitní zátěž)
ESL – stmívatelné úsporné zářivky
LED – světelné zdroje vybavené LED
• Dotykové tlačítka vypínače umožňují přímo ovládat integrovaný stmívač nebo další prvky
v instalaci.
• Intenzita podsvícení (bílá LED) tlačítek se automaticky upravuje v závislosti na okolním
osvětlení.
• Lze je kombinovat s detektory, ovladači nebo systémovými prvky iNELS wireless.
• 8 světelných funkcí – plynulý náběh nebo doběh s časovým nastavením 2 s – 30 min. Popis
funkcí na str. 73.
• Při vypnutí se nastavená úroveň uloží do paměti a po opětovném sepnutí se vrátí na
poslední nastavenou hodnotu.
• Nastavení min. jasu eliminujete blikání LED a ESL světelných zdrojů.
• Univerzální stmívač může být ovládán až 25 kanály.
• Možnost nastavení stavu paměti při výpadku napájení.
• Dosah až 160 m (na volném prostranství), v případě nedostatečného signálu mezi
ovladačem a prvkem použijte opakovač signálu RFRP-20 nebo prvky s protokolem RFIO2,
které tuto funkci podporují.
• Přiřazení ovladače k prvkům systému iNELS Wireless se provádí s pomocí párovacího
tlačítka na ovladači.
Conection / Zapojení
L
N
RFDW-71 se skládá ze dvou samostatných jednotek:
1. Ovládací skleněný panel se 4 tlačítky se chová jako RFWB-40 verze RFIO
jako tlačítka RFWB-40 pro ovládání ostatních jednotek nebo pro ovládání stmívače RFDW-
71.
2. Spodní část v BOX krabičce je samostatný stmívač s funkcemi RFDEL-71, dá se ovládat po-
mocí systémových prvků (ELAN, RF Touch), ovladačů RFWB, RFKEY nebo pomocí skleněné-
ho tlačítkového panelu.
Párování tlačítek s vestavěným stmívačem se provádí způsobem popsaným v sekci A
Párování tlačítek ovladače k jiným prvkům se provádí způsobem popsaným v sekci B
Nastavení podsvitu, zvukové a světelné indikace tlačítek, výběr typu zátěže
.
Přidržet tlačítko PROG a v rychlém sledu postupně stisknout tlačítka
tlačítko PROG uvolnit. Svítí zelená LED.
Krátkým stiskem tlačítka PROG přejdeme do režimu nastavení podsvitu a klikání tlačítek. Tento
režim je indikován červenou LED.
Tlačítkem zapneme nebo vypneme adaptivní podsvit tlačítek.
Tlačítkem zapneme nebo vypneme plný podsvit tlačítek.
Tlačítkem zapneme nebo vypneme zvukovou indikaci stisku tlačítek.
Dalším stiskem tlačítka PROG přejdeme do režimu nastavení typu zátěže a min. jasu. Tento
režim je indikován současným svitem červené a zelené LED
Pomocí tlačítek nastavujeme minimální jas.
Tlačítkem zvolíme řízení typu RC, tlačítkem
Dalším stiskem tlačítka PROG režim SETUP ukončíme
1 / 4
02-00/2023
V L L N N N
2 a může být použit
řízení typu L.
. Potom
