HOMCOM 370-287V90 Manual page 37

Nota: alcune parti mostrate in figura sono assemblate da entrambi i lati del veicolo.
NO. Parte
1. Piantone dello sterzo
2. Carena
3. Controdado
4. Ruota anteriore
5. Coprimozzo anteriore
6. Vano batteria
7. Coperchio motore
8. Asse posteriore
9. Scatola del cambio

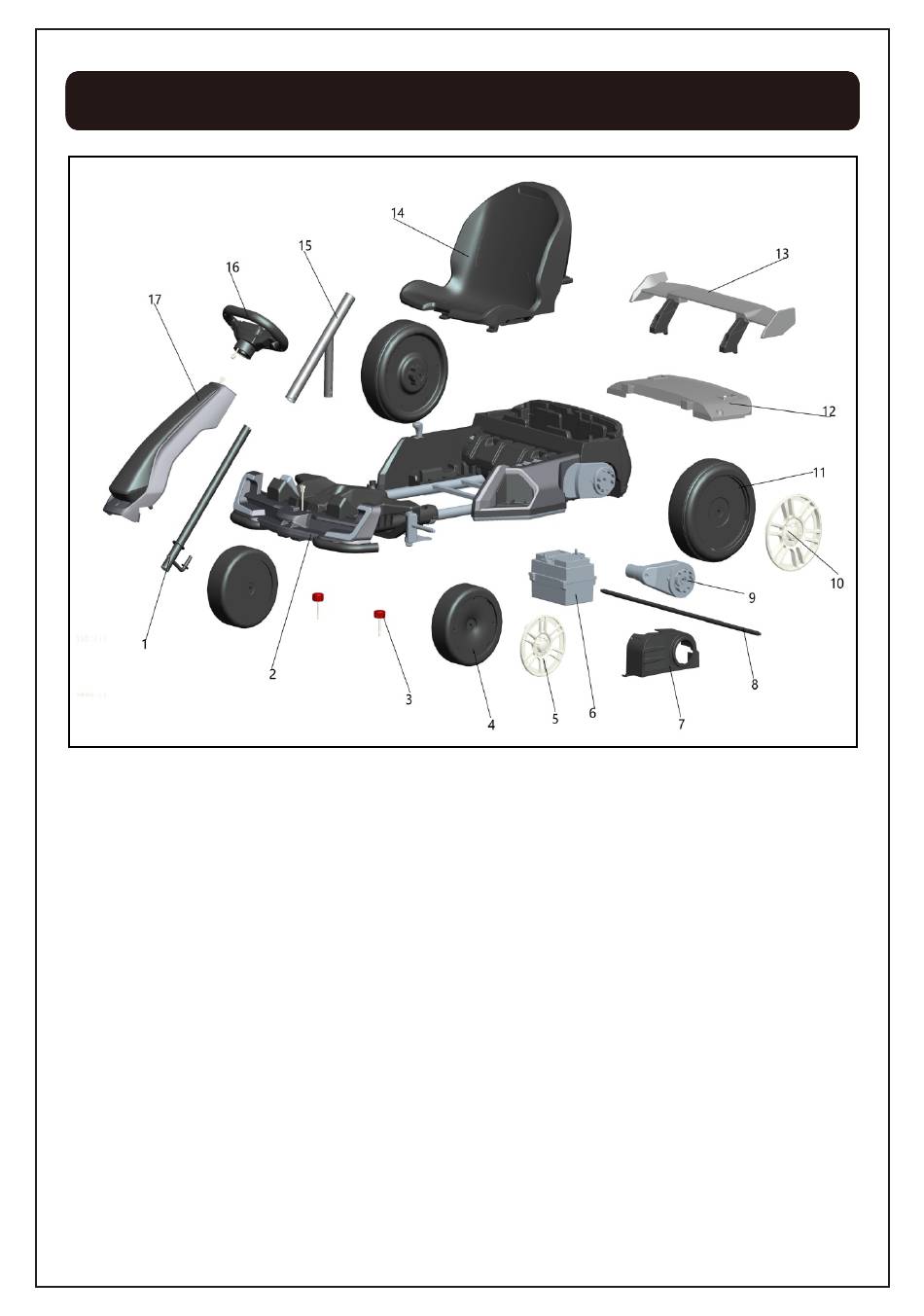

Diagramma delle parti Parts diagram
Quantità
1
1
2
2
2
1
2
1
2
NO. Parte
10. Coprimozzo posteriore
11. Ruota posteriore
12. Coperchio scatola attrezzi
13. Gruppo alettone
14. Sedile
14. Forcella dello sterzo
15. Volante
17. Protezione anteriore
37
Quantità
2
2
1
1
1
1
1
1
