HOMCOM 370-287V70 Owner's Manual

HOMCOM 370-287V70 Owner's Manual

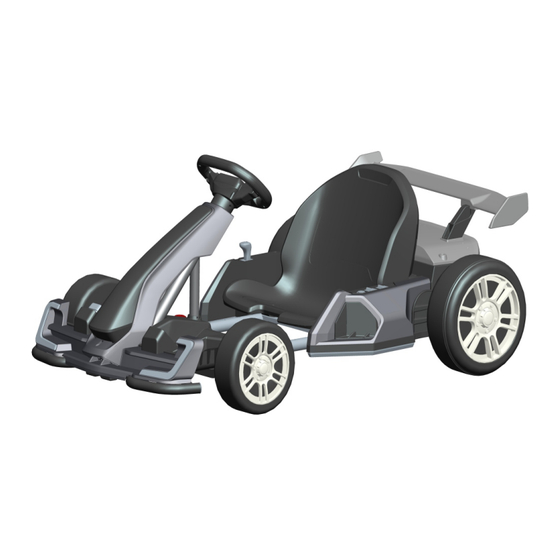

Children's electric drift go kart
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
CHILDREN'S ELECTRIC DRIFT GO KART
Please read entire manual before starting assembly.
Keep this manual along with your purchase receipt for future reference.
WARNING:
CHOKING HAZARD-Small parts.
Not for children under 6 years.
CAUTION
Screws contain potentially
hazardous sharp points or sharp
edges. Adult assembly required.
Contents, colors and decorations may vary from those shown.
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
OWNER'S MANUAL
IN230700076V02_UK_IT_DE
WARNING:
Toy must be assembled by adult before use.
WARNING
To reduce the risk of injury, adult
supervision is required. Never use on road
ways, near motor vehicles, on or near steep
inclines or steps,swimming pools or other
bodies of water. Always wear shoes, and
never allow more than one rider.
1
370-287V70
EN

Advertisement

loading
Need help?

Need help?

Do you have a question about the 370-287V70 and is the answer not in the manual?

Questions and answers

Related Manuals for HOMCOM 370-287V70

Summary of Contents for HOMCOM 370-287V70

  • Page 1 IN230700076V02_UK_IT_DE 370-287V70 CHILDREN'S ELECTRIC DRIFT GO KART Please read entire manual before starting assembly. Keep this manual along with your purchase receipt for future reference. WARNING: WARNING: CHOKING HAZARD-Small parts. Toy must be assembled by adult before use. Not for children under 6 years.
  • Page 2 Specifications: Battery： 24V/5AH*1 Motor: 24V 750# 150W*2 Suitable ages: 6 years + Maximum weight: 50kg Speed : 6-12km/h Power way: Charging type Charg: 12 hours ; Use: 83 hours Use of time: Charger: Input AC -240V, 50/60Hz, output DC 24V 1000 mA WARNING 1.The pictures in this instruction is only for explaining the operation and structure of the product, when there's any difference with the real product, please confirm with...
  • Page 3 STORAGE BATTERY INFORMATION AND MAINTENANCE ● Please charge hours before first time use. ● Please use the suitable adapter to charge storage battery, otherwise the ride-on will be damaged. ● Please charge the car once the speed is slower than normal, otherwise it will decrease storage battery life.
  • Page 4 PREVENT FIRE AND ELECTRIC SHOCK: - Use the only rechargeable battery and charger supplied with your vehicle. - NEVER substitute the battery or the charger with another brand. Using another battery or charger may cause a fire or explosion. - Do not use the battery or charger for any other product. Overheating, fire or explosion could occur.
  • Page 5 Charger Socket Charge the Battery The first charge will take about 12 hours. 1.Insert the charger connector into the charger port. 2.Plug the charger into a standard 120V or 230V wall outlet. 3.After charging it complete( at least 8-10 hours, but not more than 24 hours, with first charge taking about 12 hours)unplug the charger from the wall outlet and unplug the battery connector from the charger port.
  • Page 6 Spoiler Main body Faceguard Front Hub Caps-small Steering wheel Seat size Rear Hub Caps-big size Front Wheel Rear Wheel Rear Axle Steering Rod Steering Fork Toolbox Cover Fixed Part M4*12 M4*16...
  • Page 7 Note: • Please identify all parts before assembly and save all packaging material until assembly is completed to ensure that no parts are discarded. • Metal parts have been coated with lubricant for protection during shipment. Wipe all metal parts with a paper towel to remove any excess lubricant. Assembly tools required: Socket tool x2 Screwdriver...
  • Page 8 Front Fork Assembly 1.Put the fork to the right place of the body. 2.Lift the screw until it is aligned with the hole and nut, insert a M5X30 screw , and tighten a M5 nut on the opposite side. Faceguard Assembly...
  • Page 9 1.Lift the faceguard. 2.Plug the connector from the vehicle body into the connector on the faceguard. 3.Put the fixed part to the faceguard. 4.Tighten two M4x16 screws through the fixed part into the faceguard. 5.Tighten one M4x16 screw through the faceguard into the vehicle body. Steering Rod Assembly 1.
  • Page 10 1. Lift the steering wheel. 2. Plug the connector from the steering wheel into the terminal on the faceguard. 3. Lift the screw until it is aligned with the hole and nut, insert a M5X53 screw, and tighten a M5 nut on the opposite side. Rear Axle A ssembly Insert the rear axle to the main body from left to right ,make the two side with the same length.
  • Page 11 1. Slide the rear wheel onto the rear axel, and keep the rear wheel match up with the gear box. 2. Slide the M8X1.3 washer onto the rear axel. 3. Tighten a M8 screw nut to the end of the rear axle with a socket tool, take the same precedure on the other side at the same time.
  • Page 12 1.Put the seat to the main body in the right place. 2.Fasten the seat with two M4X16 screws(left& right) by the screwdriver (not included) Connect the Power Supply Plug the connector from the battery to the terminal from the vehicle body, match the same color.
  • Page 13 1.Fit the spoiler into the groove in the toolbox cover. 2.Fasten it with two M4X12 screws by the screwdriver(not included). 3.Fit the spoiler assembly into the groove at the back of the main body. Operating your vehicle...
  • Page 14 1. Power switch: Turns the product on and off. 2. Light Button 3. High/Low speed switch: Operates the product to move forward in high or low speed. 4. Drift/Sport Mode: Operates the product at the Sport Mode, press the Drift Mode if want to have the function.
  • Page 15 Troubleshooting Problem Possible Cause Solution Circuit breaker tripped Circuit breaker may "trip" and stop the vehicle if it is overloaded or the driving conditions too severe. The breaker will automatically reset after approximately 10 seconds, and the vehicle will operate normally.
  • Page 16 Problem Possible Cause Solution Check all wires and connectors. Make sure that the motor harness connector Loose wire or connectors is plugged into the battery tightly, and that there are no loose wires around the motor. Circuit breaker may "trip" and stop the vehicle if it is overloaded or the driving Car was conditions too severe.
  • Page 17 Problem Possible Cause Solution A new battery should have been charged for at least 12hours before using the vehicle for the first time. After that, it must Undercharged be recharge the battery for at least 8-10 battery hours after each use. Never charge longer than 24 hours.
  • Page 18 Parts diagram Parts diagram Note: Some parts shown are assembled to both sides of the vehicle. No. Part Quantity No. Part Quantity 1. Steering Rod 10. Rear Hub Cap 2. Main Body 11. Rear Wheel 3. Lock Nut 12. Toolbox Cover 4.
  • Page 19 IN230700076V02_UK_IT_DE 370-287V90 GO KART ELETTRICO PER BAMBINI Leggere il manuale per intero prima di iniziare il montaggio. Conservare questo manuale insieme alla ricevuta di acquisto per riferimenti futuri. AVVERTENZA: AVVERTENZA: Il giocattolo deve essere assemblato da un RISCHIO DI SOFFOCAMENTO-Parti adulto prima dell'uso.
  • Page 20 Specifiche: Batteria： 24V/5AH*1 Motore: 24V 750# 150W*2 Eta' Adatta: 6+ anni Peso Massimo: 50kg Velocita': 6-12km/h Alimentazione: Ricaricabile Ricarica: 8-12 ore ; Uso: 0.83 Tempistiche: Caricatore: Ingresso AC 100-240 V, 50/60Hz, produzione DC 24V 1000 AVVERTENZE 1.Le immagini in questo manuale servono solo per spiegare il funzionamento e la struttura del prodotto, se vi sono differenze con il prodotto reale, si prega di rifarsi a quest'ultimo.
  • Page 21 INFORMAZIONI SULLA CONSERVAZIONE E MANUTENZIONE DELLA BATTERIA ● Si prega di ricaricare da a 12 ore prima del primo utilizzo. ● Utilizzare l'apposito adattatore per ricaricare la batteria, altrimenti danneggerete il veicolo. ● Si prega di ricaricare il veicolo una volta che la velocità di moto è inferiore a quella normale, altrimenti cio' ridurrà...
  • Page 22 PREVENIRE INCENDI E SCOSSE ELETTRICHE: - Utilizzare solo la batteria ricaricabile e il carica batterie forniti con il veicolo. - NON sostituire MAI la batteria o il caricatore con quelli di un'altra marca. L'utilizzo di un'altra batteria o caricatore può causare un incendio o un'esplosione. - Non utilizzare la batteria o il carica batterie con altri prodotti.
  • Page 23 ● Ricaricare la batteria dopo ogni utilizzo. La batteria puo' essere maneggiata solo da un adulto. Ricaricarla almeno una volta al mese quando il veicolo non viene utilizzato a lungo. ● Non lavare il veicolo con una canna ad acqua. Non lavarlo con acqua e sapone. Non guidare il veicolo in caso di pioggia o neve, in quanto l'acqua ne danneggerà...
  • Page 24 Alimentatore Presa Caricare la batteria La prima ricarica richiederà circa 12 ore. 1. Inserire il connettore del caricatore nella porta del caricatore stesso. 2. Collegare il caricatore ad una presa di corrente a muro standard da 120 V o 230 V. 3.
  • Page 25 Alettone Carena Protezione anteriore Coprimozzo anteriore Volante Sedile piccolo Coprimozzo anteriore Ruota anteriore Ruota posteriore grande Asse posteriore Piantone sterzo Forcella sterzo Coperchio cassetta degli Morsetto attrezzi M4*12 M4*16...
  • Page 26 Avviso: • Identificare tutte le parti prima dell'assemblaggio e conservare tutto il materiale di imballaggio fino al completamento del montaggio per garantire che nessuna parte venga scartata. • Le parti metalliche sono state rivestite con lubrificante per proteggerle durante la spedizione.
  • Page 27 Assemblaggio forcella anteriore 1. Montare la forchetta in posizione corretta nella carena. 2. Sollevare la vite fino ad allinearla con il foro e il dado, inserire una vite M5X30 e stringere un dado M5 sul lato opposto. Assemblaggio protezione anteriore...
  • Page 28 1.Sollevare la protezione. 2. Inserire il connettore dalla carena del veicolo in quello della protezione. 3. Montare il morsetto sulla visiera. 4. Stringere due viti M4x16 attraverso il morsetto e alla protezione. 5. Stringere una vite M4x16 attraverso la protezione e alla carena. Assemblaggio del piantone dello sterzo 1.
  • Page 29 1. Sollevare il volante. 2. Inserire il connettore del volante nel terminale sulla protezione anteriore . 3. Sollevare la vite finché non è allineata con il foro e il dado, inserire una vite M5X53 e stringere un dado M5 sul lato opposto. Assemblaggio asse posteriore Inserire l'asse posteriore nella carena passando da sinistra a destra, mantenere la stessa lunghezza sui due lati.
  • Page 30 1. Far scorrere la ruota posteriore sull'asse posteriore e mantenerla allineata con la scatola del cambio. 2. Far scorrere la rondella M8X1,3 sull'asse posteriore . 3. Stringere un dado M8 all'estremità dell'asse posteriore con una chiave a bussola, eseguire la stessa procedura sull'altro lato contemporaneamente. 4.
  • Page 31 1. Montare il sedile sula carena in posizione corretta. 2. Fissare il sedile con due viti M4X16 (sinistra e destra) con il cacciavite (non incluso). Connettere l’alimentazione Collegare il connettore dalla batteria al terminale dalla carena del veicolo, connetterli dello stesso colore.
  • Page 32 1. Montare l’alettone nella scanalatura presente sul coperchio della cassetta degli attrezzi. 2. Stringere con due viti M4X12 usando il cacciavite (non incluso). 3. Fissare l’alettone nella scanalatura sul retro della carena. Utilizzare il veicolo...
  • Page 33 1. Interruttore di alimentazione: accende e spegne il veicolo. 2. Pulsante fanali. 3. Interruttore alta/bassa velocità: aziona il veicolo per avanzare a velocità alta o bassa. 4. Modalità Drift/Sport: azionare il veicolo in modalità Sport, premere la modalità Drift se si desidera attivare la relativa funzione.
  • Page 34 Dépannage Problema Possibile Causa Soluzione L'interruttore può "scattare" e fermare il E’ scattato l’interruttore veicolo se è sovraccarico o se le condizioni di guida sono troppo inadeguate. L'interruttore si ripristinerà automaticamente dopo circa 10 secondi e il veicolo riprendera’ a funzionare normalmente.
  • Page 35 Problema Possibile Causa Soluzione Controllare tutti i cavi e connettori. Assicurarsi che il cablaggio del motore sia collegato saldamente alla batteria e Cavi o connettori allentati che non vi siano fili allentati attorno al motore. L'interruttore può "scattare" e fermare il veicolo se è...
  • Page 36 Problema Possibile Causa Soluzione Una nuova batteria deve caricata per almeno 12 ore prima del primo utilizzo del veicolo. Quindi, è necessario ricaricare la batteria per almeno 8-10 ore dopo ogni utilizzo. Non ricaricarla mai più di 24 ore. Batteria scarica Controllare tutti i connettori;...
  • Page 37 Diagramma delle parti Parts diagram Nota: alcune parti mostrate in figura sono assemblate da entrambi i lati del veicolo. NO. Parte Quantità NO. Parte Quantità 1. Piantone dello sterzo 10. Coprimozzo posteriore 2. Carena 11. Ruota posteriore 3. Controdado 12. Coperchio scatola attrezzi 4.
  • Page 38 IN230700076V02_UK_IT_DE 370-287V90 ELEKTRISCHES DRIFT-GOKART FÜR KINDER Bitte lesen Sie das gesamte Handbuch, bevor Sie mit der Montage beginnen. Bewahren Sie diese Anleitung zusammen mit Ihrer Kaufquittung zum späteren Nachschlagen auf. ACHTUNG: ACHTUNG: Das Spielzeug muss vor dem Gebrauch von ERSTICKUNGSGEFAHR-Kleinteile. einem Erwachsenen zusammengebaut werden.
  • Page 39 Spezifikationen: Batterie: 24V/5AH*1 Motor: 24V 750# 150W*2 Geeignetes Alter: Maximales Gewicht: 50kg Geschwindigkeit : 6-12km/h Geschwindigkeit : Lademodus evorgang 8- 12 Stunden; Nutzungsdauer 0.83 Stunden Nutzungszeit: Eingang AC 100-240 V 50/60Hz , Ausgang DC 24V 1000 mA Ladegerät: ACHTUNG 1. Die Bilder in diesem Handbuch dienen nur zur Erläuterung der Funktionsweise und des Aufbaus des Produkts.
  • Page 40 INFORMATIONEN UND WARTUNG DES AKKUS ● Bitte laden Sie den Akku Stunden vor dem ersten Gebrauch auf. ● Bitte laden Sie den Akku mit dem geeigneten Stroma dapter auf, da sonst der Aufsitz beschädigt wird. ● Bitte laden Sie das Fahrzueg auf, sobald die Geschwindigkeit niedriger als die normale Geschwindigkeit ist.
  • Page 41 FEUER UND STROMSCHLAG VERHINDERN: - Verwenden Sie den einzigen mit Ihrem Fahrzeug gelieferten Akku und Ladegerät. - Ersetzen Sie den Akku oder das Ladegerät NIEMALS durch Akkus oder Ladegeräte anderer Marken. Die Verwendung eines anderen Akkus oder Ladegeräts kann einen Brand oder eine Explosion verursachen.
  • Page 42 ● Laden Sie den Akku nach jedem Gebrauch auf. Nur Erwachsene können den Akku handhaben. Laden Sie den Akku mindestens einmal im Monat auf, wenn das Fahrzeug lange nicht verwendet wird. ● Waschen Sie das Fahrzeug nicht mit einem Schlauch. Waschen Sie das Fahrzeug nicht mit Wasser und Seife.
  • Page 43 Ladegerät Steckdose Laden Sie den Akku auf Das erste Aufladen dauert etwa 12 Stunden. 1. Stecken Sie den Ladestecker in den Ladeanschluss. 2. Stecken Sie das Ladegerät in eine standardmäßige 120-V- oder 230-V-Steckdose. 3. Ziehen Sie nach Abschluss des Ladevorgangs (mindestens 8-10 Stunden, aber nicht mehr als 24 Stunden, wobei der erste Ladevorgang etwa 12 Stunden dauert) das Ladegerät aus der Steckdose und ziehen Sie den Akkustecker aus dem Ladeanschluss.
  • Page 44 Spoiler Hauptteil Gesichtsschutz Vorderradnabenkappen Lenkrad Sitz - kleine Größe Hinterradnabenkappen Vorderrad Hinterrad - große Größe Achse Rückseite Lenkstange Lenkgabel Abdeckung des Festes Teil Werkzeugkastens M4*12 M4*16...
  • Page 45 HINWEIS: • Bitte identifizieren Sie alle Teile vor der Montage und bewahren Sie sämtliches Verpackungsmaterial bis zum Abschluss der Montage auf, um sicherzustellen, dass keine Teile weggeworfen werden. • Metallteile wurden zum Schutz während des Transports mit Schmiermittel beschichtet. Wischen Sie alle Metallteile mit einem Papiertuch ab, um überschüssiges Schmiermittel zu entfernen.
  • Page 46 Montage der Vorderradgabel 1. Setze die Gabel an die richtige Stelle des Körpers. 2. Heben Sie die Schraube an, bis sie mit dem Loch und der Mutter ausgerichtet ist, setzen Sie eine M5X30-Schraube ein und ziehen Sie eine M5-Mutter auf der gegenüberliegenden Seite fest.
  • Page 47 1. Hebe den Gesichtsschutz an. 2. Stecken Sie den Stecker von der Fahrzeugkarosserie in den Stecker am Gesichtsschutz. 3.Setzen Sie das feste Teil auf den Gesichtsschutz. 4. Ziehen Sie zwei M4x16 Schrauben durch das Festteil in den Gesichtsschutz fest. 5. Ziehen Sie eine M4x16-Schraube durch den Gesichtsschutz in die Karosserie fest. Lenkstange Versammlung 1.
  • Page 48 1. Heben Sie das Lenkrad an. 2. Stecken Sie den Stecker vom Lenkrad in die Klemme am Gesichtsschutz. 3. Heben Sie die Schraube an, bis sie mit dem Loch und der Mutter ausgerichtet ist, setzen Sie eine M5X53-Schraube ein und ziehen Sie eine M5-Mutter auf der gegenüberliegenden Seite fest.
  • Page 49 1. Schieben Sie das Hinterrad auf die Hinterachse und halten Sie das Hinterrad auf einer Linie mit dem Getriebe. 2. Schieben Sie die Unterlegscheibe M8X1.3 auf die Hinterachse. 3. Ziehen Sie eine M8-Schraubenmutter mit einem Steckschlüssel am Ende der Hinterachse fest und gehen Sie gleichzeitig auf der anderen Seite genauso vor. 4.
  • Page 50 1. Setzen Sie den Sitz an der richtigen Stelle auf den Hauptkörper. 2. Befestigen Sie den Sitz mit zwei M4X16 Schrauben (links & rechts) mit dem Schraubendreher (nicht im Lieferumfang enthalten) Schließen Sie das Netzteil an Stecken Sie den Stecker von der Batterie in die Klemme der Fahrzeugkarosserie, entsprechend der gleichen Farbe.
  • Page 51 1. Den Spoiler in die Nut in der Abdeckung des Werkzeugkastens einbauen. 2. Befestigen Sie es mit zwei M4X12-Schrauben am Schraubendreher (nicht im Lieferumfang enthalten). 3.Montieren Sie die Spoilerbaugruppe in die Nut an der Rückseite des Hauptkörpers. Bedienung Ihres Fahrzeugs...
  • Page 52 1. Netzschalter: Schaltet das Produkt ein und aus. 2. Leuchttaste 3. Schalter für hohe / niedrige Geschwindigkeit: Betätigt das Produkt, um sich mit hoher oder niedriger Geschwindigkeit vorwärts zu bewegen. 4. Drift / Sport-Modus: Betreibt das Produkt im Sport-Modus, drücken Sie den Drift- Modus, wenn Sie die Funktion nutzen möchten.
  • Page 53 Fehlersuche Problem Mögliche Ursache Lösung Unterbrecher ausgelöst Der Schutzschalter kann „auslösen“ und das Fahrzeug anhalten, wenn es überlastet ist oder die Fahrbedingungen zu schwer sind. Der Unterbrecher wird nach ca. 10 Sekunden automatisch zurückgesetzt, und das Fahrzeug arbeitet normal. Um wiederholte automatische Abschaltungen zu vermeiden, überlasten Sie das Fahrzeug nicht, indem Sie die Gewichtsbegrenzung...
  • Page 54 Problem Mögliche Ursache Lösung Prüfen Sie alle Drähte und Stecker. Vergewissern Sie sich, dass der Stecker des Motorkabelbaums fest in den Akku Lose Kabel oder Stecker eingesteckt ist und dass keine losen Drähte um den Motor herum vorhanden sind. Der Schutzschalter kann „auslösen“ und das Fahrzeug anhalten, wenn es überlastet ist Das Auto oder die Fahrbedingungen zu schwer sind.
  • Page 55 Problem Mögliche Ursache Lösung Ein neuer Akku sollte vor der ersten Benutzung des Fahrzeugs mindestens 12 Stunden lang aufgeladen werden. Danach muss der Akku Zu wenig geladener nach jedem Gebrauch mindestens 8-10 Akku Stunden lang aufgeladen werden. Laden Sie niemals länger als 24 Stunden. Überprüfen Sie alle Anschlüsse;...
  • Page 56 Teile-Diagramm Parts diagram Hinweis: Einige der abgebildeten Teile sind an beiden Seiten des Fahrzeugs montiert. Nr. Teil Menge Nr. Teil Menge 1. Lenkstange 10. Hintere Nabenkappe 2. Hauptkörper 11. Hinterrad 3. Kontermutter 12 Toolbox-Abdeckung 4. Vorderrad 13.Montage des Spoilers 5. Vorderradnabenkappe 14.
  • Page 57 Model identifie 370-287V70_370-287V90 100-240~ Input voltage Input AC frequency 50/60 Output voltage DC 24 Output current Output power Average active efficiency 87.5 Efficiency at low load (10 %) 84.25 No-load power consumption 0.08 IMPORTATO DA/Produttore/REP: AOSOM Italy srl Centro Direzionale Milanofiori Strada 1 Palazzo F1 20057 Assago (MI) P.I.: 08567220960...
