Item # 1009 894 970
Model # LDO1601AX-01/MB
Item # 1009 894 950
Model # LDO1601AX-01/CP

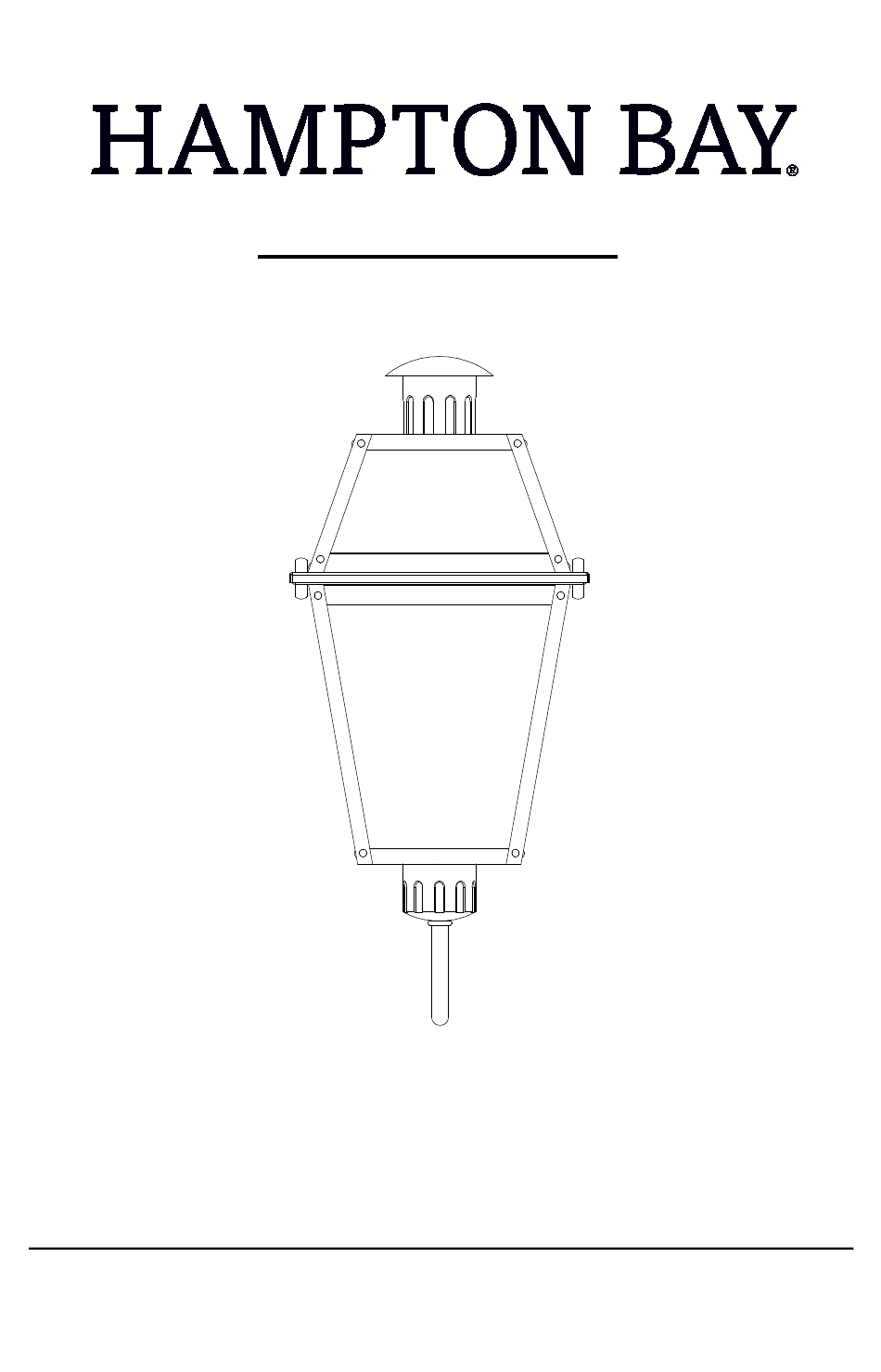

USE AND CARE GUIDE
NEWBERRY EXTERIOR WALL LANTERN
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this wall lantern.
We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of
products available for your home improvement needs. Thank you for choosing Hampton Bay!
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for HAMPTON BAY NEWBERRY LDO1601AX-01/CP
Summary of Contents for HAMPTON BAY NEWBERRY LDO1601AX-01/CP
- Page 1 THANK YOU We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this wall lantern. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of...
-
Page 2: Table Of Contents
Table of Contents Tools Required ........... 3 Table of Contents ......... 2 Hardware Included ........3 Safety Information ........ 2 Package Contents ........4 Warranty ..........2 Installation ........... 5 What is Covered ......... 2 Care and Cleaning ....... 7 What is Not Covered ........ -
Page 3: Tools Required
Pre-Installation PLANNING INSTALLATION Read all instructions before assembly. Before starting installation of this fixture or removal of a previous fixture, disconnect the power by turning off the circuit breaker or by removing the fuse from the fuse box. To avoid damaging this product, assemble it on a soft, non-abrasive surface such as carpet or cardboard. -
Page 4: Package Contents
Pre-Installation (continued) PACKAGE CONTENTS Part Description Quantity Wall Plate Top cover Lock Nut Set Screw Fixture Frame Socket... -
Page 5: Installation
Installation (continued) Attaching the mounting plate Making the electrical to the outlet box connections □ Ensure the wires from the outlet box are either □ Wrap the medium of the ground wire from the inside the outlet box, or through the hole in the fixture around the ground screw (BB) on the center of the mounting plate (AA). - Page 6 Installation (continued) Securing the fixture to the Installing the light bulbs wall □ Place the wall plate (A) against the mounting □ Install the 100-watt maximum, medium-base plate (AA). incandescent bulbs (sold separately) into the sockets (F). □ Use a Philips screwdriver to screw a pan screw (DD) through the hole on the left of the wall plate (A) and through the hole on the left of the mounting plate (AA).
-
Page 7: Care And Cleaning
Installation (continued) Attaching the top cover Applying caulk to the fixture frame □ Once the fixture is mounted on the wall, caulk the □ Carefully place the top cover (B) onto the fixture space between the wall and the upper 3/4 area of the frame (E). - Page 8 Questions, problems, missing parts? Before returning to the store, call Hampton Bay Customer Service 8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday 1-855-HD-HAMPTON HAMPTONBAY.COM Retain this manual for future use.
- Page 9 GRACIAS POR TU COMPRA Agradecemos la confianza que ha tenido en Hampton Bay a traves de de la compra de este lampara. Nos esforzamos para continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar.
- Page 10 Índice Herraminentas Necesarias....... 11 Índice ..........10 Hardware Includio ........11 Información de Seguridad ....10 Contenido del Paquete ......12 Garantía ..........10 Instalación ..........13 Lo que esta cubierto ........ 10 Mantenimiento y Limpieza ....15 Lo que (no) esta cubierto ......10 Solución de Problemas ......15 Pre-Instalación ........
-
Page 11: Herraminentas Necesarias
Pre-Instalatión PLANIFICACIÓN DE LA INSTALACIÓN Lee todas las instrucciones antes de ensamblar. Antes de comenzar la instalación o de quitar la instalación anterior, desconecte la alimentacion apagando el interruptor del circuito o quitando el fusible en la caja de fusible. Para evitar dañar el artículo, ensámblalo sobre una superficie suave, no abrasiva, como por ejemplo una alfombra o cartón. -
Page 12: Contenido Del Paquete
Pre-Instalación (continuación) CONTENIDO DEL PAQUETE Pieza Descripción Cantidad Placa de la Pared Cubierta Superior Tuerca de Cierre Tornillo de fijación Bastidor de Fijación Portalámpara... -
Page 13: Instalación
Instalación Coloque la placa de montaje en Hacer las conexiones la caja de salida eléctricos □ Envolver el medio de alambre de tierra en el □ Asegúrese de que los cables eléctricos en la Caja de accesorio alrededor del tornillo de toma de tierra salida estén dentro de la Caja de salida o pasen por (BB) en la placa de montaje (AA). - Page 14 Instalación (continuación) Fijar la instalación en la pared Instalar las bombillas □ Coloque la placa de la pared (A) contra la placa de □ Instale bombilla incandescentes de base montaje (AA). medio de 100 Vatios máximo (vendido □ Atornillar el tornillo de tornillo pan (DD) en el agujero porseparado) en el portalámpara (K).
-
Page 15: Mantenimiento Y Limpieza
Instalación (continuación) Fijación de la cubierta superior Aplicar el calafateado al bastidor de fijación □ Coloque cuidadosamente la cubierta superior (B) en □ Una vez que la instalación haya sido montada el bastidor de fijación (E). en la pared, calafatear el espacio entre la pared □... - Page 16 Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al Servicio al Cliente de Hampton Bay de lunes a Viernes entre 8 a.m. y 7 p.m.,，El sábado entre 9 a.m. y 6 p.m., (hora del Este de EE. UU.) 1-855-HD-HAMPTON HAMPTONBAY.COM...
- Page 17 HAMPTONBAY.COM MERCI Nous vous remercions de la confiance que vous avez place en Hampton Bay en achetant ce luminaire. Nous nous efforçons en permanence de créer des produits de qualité conçus pour perfectionner votre maison. Vous pouvez visiter notre site en ligne pour consulter notre gamme complète de produits pour vos besoins de rénovation...
- Page 18 Table des Matières Outils Requis ..........19 Table des Matières ......18 Materiel Inclus ......... 19 Consignes de Sécurité ....... 18 Contenu de l'Emballag ......20 Garantie ..........18 Installation ..........21 Ce qui est couvert ........18 Entretien et Nettoyage .......23 Ce qui est couvert (et pas) .......
-
Page 19: Outils Requis
Pré-Installation PLANIFICATION DE L'INSTALLATION Lisez toutes les instructions avant de procéder à l’assemblage. Avant de commencer à installer ce luminaire ou d’enlever l’ancien luminaire, déconnectez le courant en eteignant le disjoncteur ou en enlevant le fusible correspondent du coffret à fusibles. Pour éviter d’endommager ce produit, assemblez-le sur une surface molle et non abrasive telle qu’un tapis ou un carton. -
Page 20: Contenu De L'emballag
Pré-Installation (suite) CONTENU DE L'EMBALLAG Pièce Description Quantité Plaque Murale Cache Supérieur Écrou de Verrouillage Vis de Fixation Cadre du Luminaire Conectores... -
Page 21: Installation
Installation Connectez la plaque de Faire les connexions montage à la boîte de sortie électriques □ □ Assurez - vous que les fils dans la boîte de sortie Enrouler le support du fil de terre dans le sont à l'intérieur de la boîte de sortie ou à travers un support autour de la vis de terre (BB) sur la trou au centre de la plaque de montage (AA). - Page 22 Installation (suite) Fijar la instalación en la Installer ampoules pared □ Placez la plaque murale (A) contre la plaque de □ Placer l'ampoule à incandescence de 100 watt au montage (AA). maximum et de culot moyen (vendue séparément) □ Visser l'aide d'un tournevis cruciforme, vissez la dans l’assemblage de le conectores (F).
-
Page 23: Entretien Et Nettoyage
Installation (suite) Fixer le cache supérieur du Appliquer le calfeutrage cadre du luminaire □ □ Placez soigneusement le cache supérieur (B) sur Une fois le luminaire fixé au mur, calfeutrer le cadre du luminaire (E). l’espace entre le mur et la partie 3/4 supérieure de la plaque murale (A) pour empêcher □... - Page 24 Questions, problèmes, pièces manquantes? Avant de retourner au magasin, veuillez communiquez avec le service à la clientèle Hampton Bay entre 8h00 et 19h00 (HNE) du lundi au vendredi, entre 9h00 et 18h00 (HNE) du samedi 1-855-HD-HAMPTON HAMPTONBAY.COM Conservez ce guide pour un usage ultérieur.
