OWNER'S MANUAL
RL-MPDP Drill Pump Kit
This pump is designed to be used with a drill (1200 RPM
or higher) for liquid transfer applications and household
water removal.
Do NOT use this pump for:
• Gasoline or other highly flammable liquids
• Liquid above 110 °F (43 °C)
• Transferring potable water
• Effluent or sewage applications
• Applications where debris (gravel, sand, etc.), abrasives, or corrosives are present
• As a pond pump, or for pumping seawater
• Locations classified as hazardous according to the National Electrical Code (ANSI/NFPA)

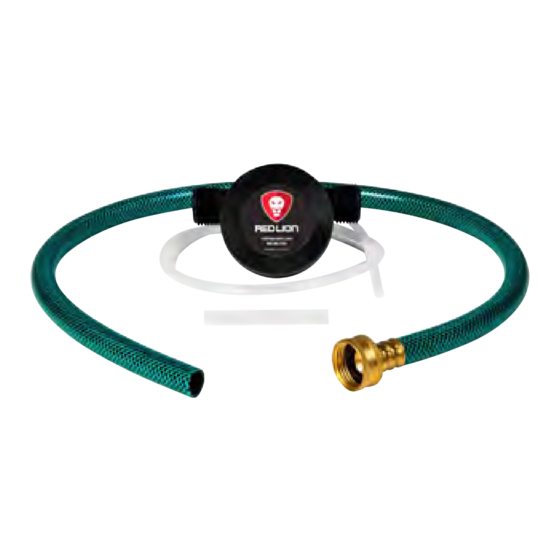

The drill pump kit is equipped with:
• Drill pump
• One 32 in (813 mm) x 3/4 in garden hose with FGHT brass coupling
• One 32 in (813 mm) x 1/4 in diameter tube with 3 in x 1/4 in adapter (packaged inside the garden
hose)
This product is covered by a Limited Warranty for a period of 90 days from the date of original purchase by
the consumer. For complete warranty information, refer to www.RedLion.com; or, call Technical Support for
a printed copy.
Specifications
Item
Model
Number
RLMPDP-
14942022
KIT
Discharge
Inlet Size
3/4" MGHT
3/4" MGHT
and 0.39"
I.D.
Pump
Volute Impeller Shaft Seal
Housing
Plastic
EN
English
Motor
Shaft
Stainless
Buna
Steel

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RL-MPDP and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Redlion RL-MPDP

Summary of Contents for Redlion RL-MPDP

  • Page 1 This product is covered by a Limited Warranty for a period of 90 days from the date of original purchase by the consumer. For complete warranty information, refer to www.RedLion.com; or, call Technical Support for a printed copy. Specifications...
  • Page 2 SAFETY INSTRUCTIONS SAFETY INSTRUCTIONS This equipment should be installed and serviced by technically qualified personnel who are familiar with the correct selection and use of appropriate tools, equipment, and procedures. Failure to comply with national and local electrical and plumbing codes and within Red Lion recommendations may result in elec- trical shock or fire hazard, unsatisfactory performance, or equipment failure.

  • Page 3: Physical Installation

    PHYSICAL INSTALLATION PHYSICAL INSTALLATION 1. Do not plug in the drill until all plumbing connections are airtight and pump is secure. 2. Connect either the tube or garden hose to the inlet port (marked “IN”). • If using provided tube, first carefully remove from supplied garden hose, tak- ing care not to damage the adapter.
  • Page 4 For technical assistance, parts, or repair, please contact: 888.885.9254 | redlionproducts.com 10000016087 Rev. 000 07/23 Copyright © 2023, Franklin Electric, Co., Inc. All rights reserved.

  • Page 5: Manuel Du Propriétaire

    MANUEL DU PROPRIÉTAIRE Français RL-MPDP kit de pompe pour perceuse Cette pompe est conçue pour être utilisée avec une perceuse (1 200 tr/min ou plus) dans des contextes de transfert de liquide et d’élimination d’eau domestique. Ne PAS utiliser cette pompe pour ce qui suit : •...
  • Page 6 CONSIGNES DE SÉCURITÉ Risque de mort, de blessure corporelle ou de dommage matériel en raison d’une explosion, d’un incendie ou d’une électrocution. • Ne pas utiliser pour pomper des liquides inflammables, combustibles ou explosifs comme l’essence, le mazout, le kérosène, etc. •...

  • Page 7: Installation Physique

    INSTALLATION PHYSIQUE INSTALLATION PHYSIQUE 1. Ne pas brancher la perceuse avant que tous les raccords de plomberie aient été effectués et que la pompe soit bien fixée en place. 2. Fixez le tube d’entrée ou le tuyau d’arrosage inclus à l’orifice d’entrée (marqué « IN »). •...

  • Page 8: Opération

    OPÉRATION OPÉRATION La haute tension et la pression du système peuvent causer des blessures graves ou la mort. • Pour réduire le risque de choc électrique, débranchez l’alimentation avant de travailler sur le système ou autour de celui-ci. • Pour réduire le risque de choc électrique, assurez-vous qu'il n'est relié qu'à un réceptacle de type mise à la terre correctement ancré.

  • Page 9: Manual Del Propietario

    MANUAL DEL PROPIETARIO Español RL-MPDP kit de bomba para taladro Esta bomba fue diseñada para usarse con un taladro (de 1200 rpm o superior) para aplicaciones de transferencia de líquidos y evacuación doméstica de agua. NO use esta bomba para: •...
  • Page 10 INSTRUCCIONES SOBRE SEGURIDAD Riesgo de muerte, lesiones personales o daños materiales por explosión, incendio o descarga eléctrica. • No usar para bombear líquidos inflamables, combustibles o explosivos como gasolina, combustóleo, queroseno, etc. • No usar en atmósferas explosivas ni lugares peligrosos según la clasificación de la NEC, ANSI/NFPA70. •...

  • Page 11: Instalación Física

    INSTALACIÓN FÍSICA INSTALACIÓN FÍSICA 1. No enchufe el taladro hasta que todas las conexiones de plomería estén finalizadas y la bomba esté segura. 2. Conecte el tubo o la manguera de jardín al puerto de entrada (marcado “IN”). • Si usa el tubo provisto, primero retire el tubo de la manguera con cuidado de no quitar el adaptador conectado al extremo del tubo.

  • Page 12: Operación

    OPERACIÓN OPERACIÓN Esta unidad presenta voltajes y presión del sistema elevados capaces de provocar lesiones graves o la muerte. • Para reducir el riesgo de descarga eléctrica, desconecte la energía antes de trabajar en el sistema o cerca de él. •...
