Stanley FATMAX FMHT1-77356 Manual

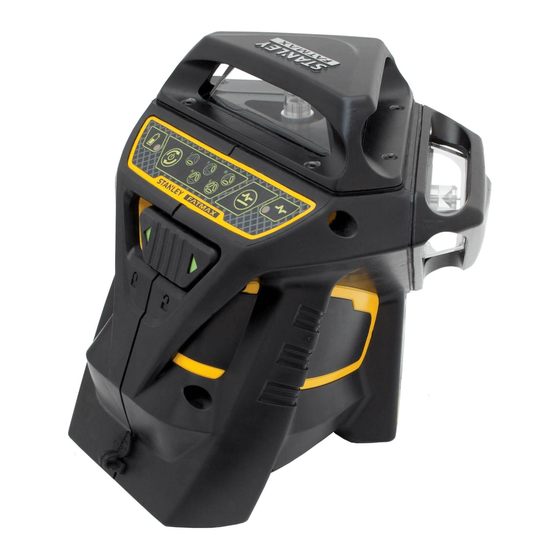

Self-leveling multi-line laser 3x360 line laser
Hide thumbs
Table of Contents

  • Español
    • Table of Contents
    • Teclado, Modos y LEDS
    • Información del Producto
    • Aplicaciones
    • Baterías, Seguridad y Alimentación
    • Funcionamiento de la Fuente de Alimentación
    • Funcionamiento
    • Comprobación de Precisión y Calibración
    • Complies with 21 CFR 1040.10 and 1040.11 Except
    • Www.stanleytools.eu FMHT77357 Li-Ion
    • Notice No. 50, Dated June 24, 2007
    • For Deviations Pursuant to Laser
    • Mw @ 630-680Nm IEC 60825-1: 2014
    • Li-Ion 2INR19/66
    • Www.stanleylasers.com
    • Mw @ 510-530Nm IEC 60825-1: 2014
    • Iec /En 60825-1
    • Www.stanleytools.eu FMHT77356 2INR19/66

  • Русский
    • Клавишная Панель, Режимы И Светодиоды
    • Краткое Описание Изделия
    • Применение
    • Эксплуатация
    • 1040.10 and 1040.11 Except
    • Complies with 21 CFR
    • Iec /En 60825-1
    • Li-Ion
    • Mw @ 630-680Nm IEC 60825-1: 2014
    • Type 1
    • Www.stanleylasers.com
    • Www.stanleylasers.com 2INR19/66
    • Www.stanleytools.eu FMHT77356 2INR19/66
    • Www.stanleytools.eu FMHT77357 Li-Ion
