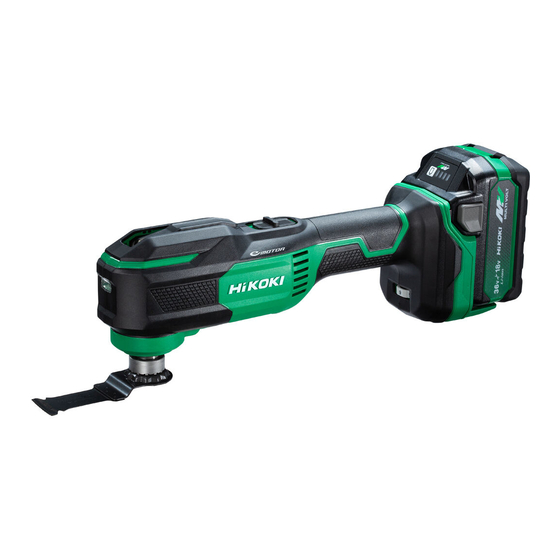

HIKOKI CV 18DA Handling Instructions Manual

Codless multi tool
Hide thumbs Also See for CV 18DA:
Table of Contents

Advertisement

Quick Links

Download this manual

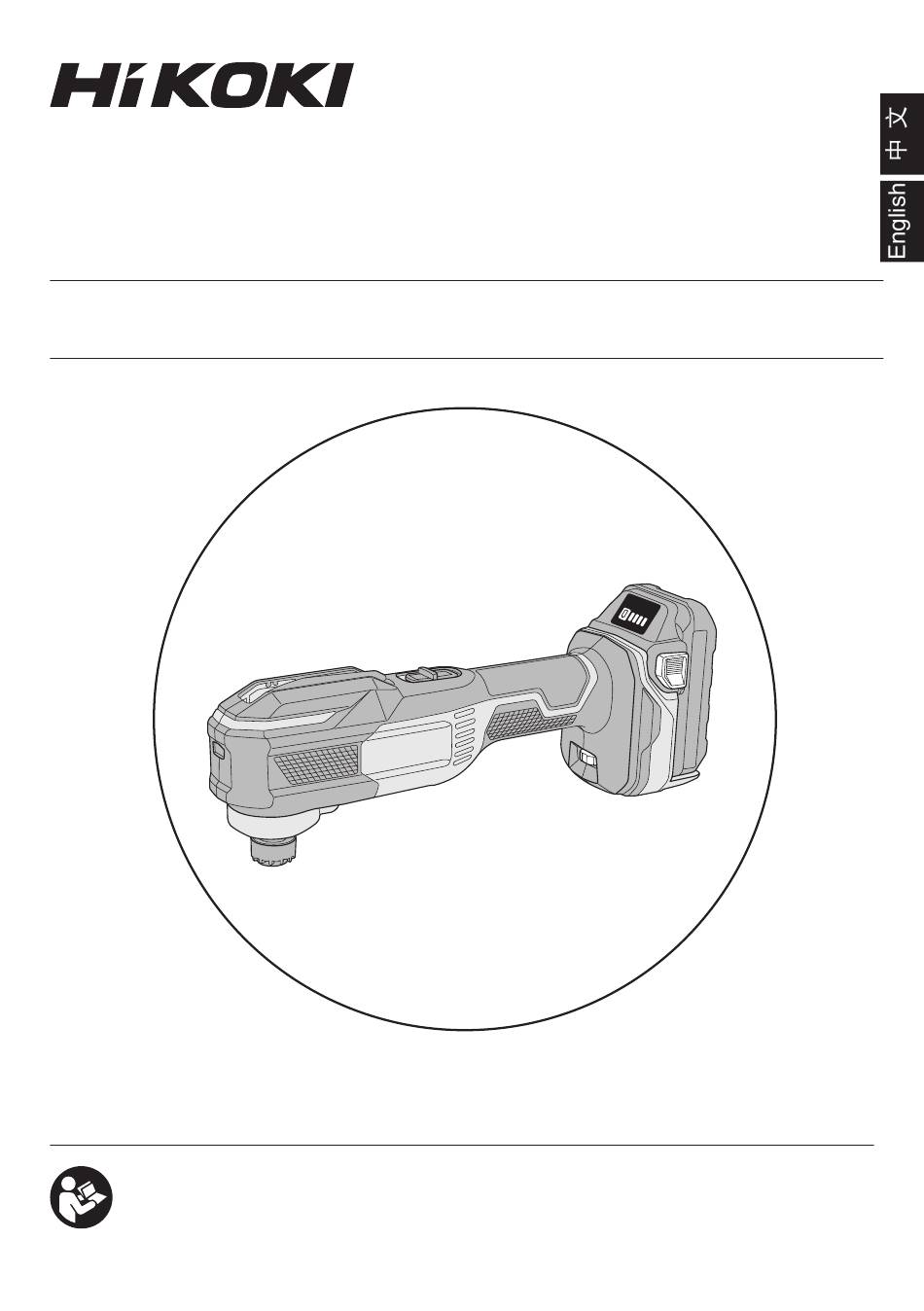

充电式多功能工具(万用宝)
Cordless Multi Tool
CV 18DA
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CV 18DA and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI CV 18DA

Summary of Contents for HIKOKI CV 18DA

  • Page 1 充电式多功能工具(万用宝) Cordless Multi Tool CV 18DA 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告........................2 充电式多功能切割打磨机安全警告.................... 5 其他安全警告............................5 锂离子电池使用注意事项........................ 7 锂离子电池运输............................ 9 符号................................9 零件名称..............................10 规格................................10 标准附件..............................11 用途................................11 电池及电池盖的拆卸、安装方法....................11 充电................................12 作业之前..............................15 操作................................17 应用工具的选择............................ 21 维护和检查.............................. 21 选择附件..............................23 电动工具通用安全警告 警告！ 阅读电动工具附带的所有安全警告、说明、插图和规格说明。 不遵照以下说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。...
  • Page 3 中文 电气安全 a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地 的电动工具不能使用任何转换插头。 未经改装的插头和相配的插座将减少电击危险。 b) 避免人体接触接地表面，如管道、散热片和冰箱。 如果你身体接地会增加电击危险。 不得将电动工具暴露在雨中或潮湿环境中。 水进入电动工具将增加电击危险。 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使 电线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作 保护器（ＲＣＤ）。 使用ＲＣＤ可减小电击危险。 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感 到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听 力防护等装置能减少人身伤害。 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具 时处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致 危险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 着装适当。不要穿宽松衣服或佩戴饰品。让你的头发和衣服远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。...
  • Page 4 中文 电动工具使用和注意事项 a) 不要滥用电动工具，根据用途使用适当的电动工具。 选用适当设计的电动工具会使你工作更有效、更安全。 b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。 不能用开关来控制的电动工具是危险的且必须进行修理。 在进行任何调整、更换附件或存放电动工具之前，必须从电源上拔掉 插头和／或取下电池盒（如果可拆卸）。 这种防护性措施将减少工具意外起动的危险。 d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉 电动工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。 维护电动工具和附件。检查运动件是否调整到位或卡住，检查零件破 损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使 用前修理好。 许多事故由维护不良的电动工具引发。 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件 和工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 h) 保持手柄和抓握表面干燥、清洁，远离油和油脂。 如果手柄和抓握表面湿滑，可能导致在发生意外情况时，无法安全操 作和控制工具。 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥 匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出；避免接触。如果无意间碰到 了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。...

  • Page 5: 充电式多功能切割打磨机安全警告

    中文 g) 请完全按照充电说明进行操作，不要在说明中规定的温度范围外的环 境中对电池盒或工具充电。 充电不当或在规定温度范围外的环境中充电可能会导致电池损坏，增 加发生火灾的风险。 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 b) 请勿维修已损坏的电池盒。 需由制造商或经授权的服务供应商进行维修。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 充电式多功能切割打磨机安全警告 在执行切割附件会接触到暗线的操作时，通过绝缘的抓紧表面拿住电动工 具。 接触“带电”电线的切割附件会使电动工具的裸露金属部件“带电”，并 可能使操作员遭到电击。 不要在潮湿的环境中使用本工具。 水或湿气进入工具可能会给操作者带来电击。 其他安全警告 始终用一只手紧紧握住工具的外壳（图1）。不要触摸金属部分。 图1 确保要切割的区域绝对没有任何隐藏的障碍物，包括电线、水或煤气管。 切入上述物品可能导致触电或短路、气体泄漏或其他危险，可能造成严重 事故或伤害。 操作时请确保牢牢握住工具。 否则可能导致事故或受伤。...
  • Page 6 中文 固定工件。使用夹紧装置或老虎钳固定工件比手更牢固。 工作环境的准备和检查。 请按下列注意事项检查工作环境是否适当。 诸如二氧化硅或石棉的粉尘颗粒对你的健康有害。当与含有这些成分的材 料一起工作时，要采取适当的防尘措施。 与金属一起工作会引起火花。确保附近没有易燃物和可燃物，并将其存放 在安全地点。 在使用连续切割或研磨工作后，在更换电池时，请将设备休息15分钟左 右。如果在更换电池后立刻开始作业，马达和开关等的温度将会升高，最 终导致烧毁。 工具过载时电机可能停止。 如发生此种情况，请松开工具开关，并消除造 成过载的原因。 10. 使用后不要立即接触应用工具、其连接区域或其他金属表面，因为它们会 很热。否则可能会导致烧伤或受伤。金属仍处于高温状态，易灼伤皮肤。 11. 在高处操作工具时，要确保下面没有人。掉落的工具或材料可能导致事故 或伤害。 12. 工作时不要对应用工具施加任何不合理的力量。这样做可能会破坏应用工 具或损坏电机。 13. 不要让工具在无人看管的情况下在地板、桌子或其他地方运行。否则可能 造成人员受伤。 14. 在安装应用工具时，要小心不要让手指或其他四肢被杠杆夹住。 15. 如果应用工具在安装到设备上后似乎松动或不平整，请重新安装工具。在 应用工具松动或不平整的情况下操作设备可能会导致受伤。 16. 当打开工具时，确保应用工具没有接触到任何加工材料。否则可能导致受 伤。 17. 为了提高切割效率，根据任务条件和要切割的材料切换应用工具的振动频 率。 18. 使用后，确保在工具完全停止之前，不要将其放在碎片或锯屑附近，因为 工具可能会吸进这些颗粒。 19.

  • Page 7: 锂离子电池使用注意事项

    中文 26. 请勿将电池丢入火中。 电池受热将会爆炸。 27. 请勿将异物插入充电器的通风口。 若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受 损。 28. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过 的电池乱丢。 29. 请勿使用耗竭了的电池，否则会损坏充电器。 30. 确认已紧紧装上电池。如果松驰则电池可能会脱开，并造成事故。 31. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。 否则，安装电池后可能会短路，造成冒烟或起火。 32. 请清除工具端子（电池安装部位）上的削屑和灰尘。 ○ 使用前请确保电池上没有堆积削屑和灰尘。 ○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落在电池上。 ○ 暂时不使用工具时或使用后，应将工具存放在不会掉落削屑或灰尘的地 方。 否则可能短路，造成冒烟或起火。 33. 请在-5℃－40℃环境下使用本工具及电池。 锂离子电池使用注意事项 为延长使用期限，锂离子电池配备停止输出的保护功能。 若是在使用本产品时发生下列 1至3 的情况，即使按下开关，马达也可能停 止。这并非故障，而是启动保护功能的结果。 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关， 试着消除超过负荷的原因。之后您就可以再度使用。 若电池在过载工作情况下过热，电池电力可能会中止。...
  • Page 8 中文 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈 撞击。 切勿使用明显损坏或变形的电池。 请依规定方式使用电池，切勿移作他用。 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。 在发觉有渗漏或异味时，请勿接近远离火源。 请勿在会产生强烈静电的地方使用。 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现 任何异常，请立即将它从装备或电池充电器拆下，并停止使用。 10. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水），可能 造成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地 方，远离易燃物品。必须避免将电池置于腐蚀性气体环境中。 注意！ 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清 水充分冲洗，立刻送医。 若不加以处理，液体可能会导致眼睛不适。 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情 况时，请勿使用并将该电池退还给供货商或厂商。 警告！ 如果导电异物接触到锂离子电池的端子，电池可能短路，并导致火灾。存放锂 离子电池时，请务必遵循下列注意事项。 ○ 切勿在存放盒中放置导电的残片，钉子，以及导线，如铁线和铜线。 ○ 为防止发生短路，应将电池装入工具中或者在存放时牢固地插入电池盖， 直至看不到通风口。(参照图2) 通风口 端子 电池 电池盖 图2...

  • Page 9: 锂离子电池运输

    中文 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 警告！ 告知运输公司，包装内包含一个锂离子电池，告知该公司其功率输出并且要按 照运输公司的指引安排运输。 ○ 功率输出超过100Wh的锂离子电池被视作危险物品运输分类并且需要特别 申请程序。 ○ 对于境外运输，您必须遵守国际法以及输入国的规章和条例。 输出功率 2 至 3 位数 图3 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅读使用说明书 额定电压 直流电 空载转速 每分钟的振动次数 警告...

  • Page 10: 零件名称

    中文 零件名称 1. 电动工具 开关 连杆 LED灯 电池 拨盘 通风口 电动机 安装环 铭牌 刀具轴 图4 2.  电池 (选购件) 3.  电池充电器 (选购件) 通风口 电线 指示灯 电池盖 通风口 显示板 端子 导轨 铭牌 插销 <BSL1820M> <UC18YFSL> 图5 图6 规格 CV18DA 电压 空载振动频率 6000－20000/min 振动角度 3.6° BSL1820M: 锂离子18V 电池...

  • Page 11: 标准附件

    中文 重量 1.6kg（安装 BSL1820M） 充电器 型式 UC18YFSL 充电电压 14.4－18V 重量 0.5kg 标准附件 除了主机 (1 台) 外，产品包中还包括表中所列的附件。 表1 CV18DA (NN) 刀片 用途 ○ 各种材料的平面切削和斜面切削 ○ 瓷砖等的切削堵缝 ○ 木材等的抛光 电池及电池盖的拆卸、安装方法 电池的拆卸法 请先紧抓住把手、然后再推压电池插销以拆下电池 (参照图7)。 注意！ 切勿使电池短路。...
  • Page 12 中文 电池的安装法 插入电池时请注意极性 (参照图7)。 把手 插销 电池 按 插入 拉出 图7 充电 使用电动工具之前，按下述方法将电池进行充电。 <UC18YFSL> 将充电器的电源线连接到插座。 当充电器的插头接上插座时，充电状态灯将呈红色闪烁。 (参照表2) 将电池插入充电器。 如图8所示，将电池紧紧地插入充电器。 电池 指示灯 充电器 图8 充电 将电池插入充电器后，将开始充电，指示灯会持续点亮呈红色。 电池完全充电后，指示灯将闪烁呈红色。（参照表2）...
  • Page 13 表2: 指示灯的显示 每隔0.5秒开/关一次 充电前* 或充电完成 连续点亮 充电时 每隔0.5秒点亮1秒 过热而等待* 每隔0.1秒开/关一次 无法充电* 注: 如果连好充电器后指示灯依旧闪烁红色，请检查并确认电池已完全插入。 电池过热。无法充。 虽然继续放置在原处，电池将在冷却后开始充电，但最好是将电池取出并 放置在阴凉、通风良好的位置处冷却。 电池或充电器有问题。 – 请紧紧插入电池。 – 并确认电池安装部位或端部无异物堵塞。若无异物，则可能电池或充电 器发生故障。请带去经授权的维修中心检查。 ○ 如果指示灯未以红色闪烁，但充电池电源线已连接至电源，表明充电器的 保护电路可能已激活。拔下电源线或插座，然后等待 5分左右再次连接。 如果指示灯仍未以红色闪烁，请将充电器送还至HiKOKI授权服务中心。 ○ 连续使用时，电池充电器温度将提升，因此会导致出现故障。完成充电 后，下次充电前，请让电池充电器休息 15 分钟。 (2) 关于电池的温度和充电时间（参照表3） 表3 型式 UC18YFSL 电池类型 锂离子电池 充电电压 14.4－18V...
  • Page 14 75 分钟 6.0Ah 90 分钟 1.5Ah（×2节） 45 分钟 多伏电池容量的大致 2.5Ah（×2节） 75 分钟 充电时间(20℃下) 4.0Ah（×2节） 120 分钟 电池数量 4－10 重量 0.5kg 注: ○ 充电时间可能会因环境温度和电源电压而异。 ○ 充电时间较长 – 环境温度过低时，充电时间会延长。请在温暖的场所中（如室内）给电 池充电。 – 请勿堵塞排气孔。否则会导致内部过热，从而降低充电器的性能。 – 冷却扇未运转，请联系HiKOKI授权服务中心进行维修。 从电源插座拔下充电器的电源线。 握紧充电器并取出电池。 注: 充电后，先将电池从充电器中取出，然后妥善保存。 关于新电池的放电。 新电池内部的化学物质未被激活或电池长时间不使用时，初次或第二次使用时 需要将其放电至较低电量。这只是暂时现象，将电池充电2-3次即可恢复为充电 所需的正常时间。...

  • Page 15: 作业之前

    中文 较长时间保持电池性能的方法 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电 动工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充 电，其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池 冷却后再进行充电。 作业之前 警告！ 为避免发生严重事故，请确保开关处于关断位置，并取出电池。 准备和检查工作环境 确认工作场所满足使用注意事项中所述的所有条件。 电源开关 确认电源开关处于“关”的位置。 若电源开关接通，则安装电池后，电动工具将出其不意地立刻转动，从而 导致严重事故。 更换应用工具 注意！ ○ 请勿在使用后立即触摸触应用工具。金属仍处于高温状态，易灼伤皮肤。 ○ 杠杆连接在一个强大的弹簧上。在推下杠杆时要非常小心，不要夹到手 指。 注: ○ 确保应用工具的方向是正确的。 ○ 确保应用工具正确地设置在连接环的突起上。...
  • Page 16 中文 (1) 拉起杠杆。（图9） 连杆 刀具轴 图9 (2) 拉出工具轴，同时逆时针旋转。（图10） 刀具轴 图10 (3) 将应用工具安装到连接环上，确保工具的孔与连接环的突起相吻合。应用 工具的连接角度可以以30°为单位设置。（图11） (4) 牢固地插入工具轴，同时顺时针旋转。（图11） 砂纸 刀具轴 刀具轴 软垫 刀片 装环的突出 图11...
  • Page 17 中文 (5) 向下推杆。（图12） 图12 (6) 将砂纸粘在砂垫上时，要对准孔。（图11） 确认开关在“关”位置 注意！ 在安装或拆卸电池之前，将开关转到“关”位置。 如果在开关处于“开”位置的情况下插入电池，马达会意外地运转。 检查电池的插入 注意！ 请确保电池装入正确的位置，直至发出喀嗒声，否则可能会使电池突然掉 落，导致使用者或周围人员受伤。 操作 警告！ ○ 在下列情况下，请务必关闭开关，然后从工具中取出电池： – 停止或结束工作时 – 安装或拆除附件或可选部件时 – 维护、检查或储存工具时 ○ 在操作过程中，请勿将脸或手靠近设备的应用工具。 注意！ ○ 为延长使用期限，锂离子电池配备停止输出的保护功能。因此，如果工具 过载，马达可能停止。不过，这只是保护功能作用的结果，而不是故障。 在此情况下，松开工具的开关，消除造成过载的原因。 ○ 启动应用工具时，请勿使其与其它任何正在加工的材料接触。这可能导致 人员受伤。 ○ 根据作业条件和切割材料可调整应用工具的速度来提高切割效率。...
  • Page 18 中文 ○ 操作应用工具时请勿施加任何不必要的压力。这可能会损坏应用工具。 ○ 使用后，在应用工具完全停止前请勿将其放置在靠近碎片或锯屑附近的位 置，应用工具可能卷进碎屑等而被卡住。 开关操作 将开关朝前滑动将打开 Ⅰ ，同时激活LED灯，使应用工具发光。（图13） 要关闭主机，请将开关滑向 。 开关 LED灯 图13 注意！ ○ 请不要看着灯，让眼睛直接受灯光照射。 如果眼睛持续受灯光照射，会伤害眼睛。 ○ 用一块软布擦去附着在 LED 灯镜头上的任何灰尘或污垢，注意不要刮擦镜 头。 LED 灯镜头上的刮擦会导致亮度降低。 调整操作速度（图14） 你可以通过调整 "1 "到 "6 "的转盘来改变6000到20000/min的振动频率。 将转盘调整到最适合你的工作条件和材料的速度。 拨盘 图14 检查附件 ○ 检查应用工具是否是制造商推荐的真正组件，是否有裂缝或其他损坏。 ○ 检查应用工具是否按照指示正确安装。...
  • Page 19 中文 切割、锯切和刮削 锯和刮的任务需要特定的应用工具（单独出售）。 (1) 开启设备，用转盘设置应用工具的速度。（图15） (2) 将涂抹工具轻轻放在材料上，并以运动不慢的速度向前移动涂抹工具。 （图15） 图15 打磨 打磨任务需要特定的应用工具（单独出售）。 (1) 打开设备，使用转盘设置应用工具的速度。（图16） (2) 将涂抹工具轻轻放在材料上，并以不减慢运动的速度来回移动涂抹工具。 （图16） 注意！ ○ 请勿使用抛光金属的砂纸抛光木材。 ○ 请勿使用磨损或堵塞的砂纸。 图16 砂光机的提示 ○ 如何放置砂纸 将工具轻轻地按压在加工材料的表面，确保砂纸完全覆盖该表面。施加不 必要的压力会对电机产生压力，同时缩短砂纸的使用寿命并降低抛光效 率。 ○ 如何移动工具 用手重复地来回推拉。...
  • Page 20 中文 ○ 新的粗砂纸，砂砾较粗 新的粗砂纸砂砾较粗，可能会导致装置抽动。在作业开始时，稍微将装置 向前或向后倾斜一会，并保持倾斜的位置。随着砂纸慢慢适应这项作业， 抽动就会消失。 ○ 直到把加工表面抛 使用同一等级的砂纸直至加工表面被均匀抛光。 在作业未完成时更换不同等级的砂纸可能导致抛光表面不均匀。 ○ 测试 在开始一项任务之前，建议你用多余的材料来检查振动频率。 剩余电池电量指示灯 可以按下剩余电池电量指示灯开关点亮指示灯，查看电池的剩余电量。 (图17, 表4) 环境温度和电池状态可能会对剩余电池电量产生轻微的影响，因此，建议 您仅将指示灯作为参考。 此外，电动工具或充电器上的剩余电池电量指示灯可能有所不同。 剩余电池电 剩余电池电量 量指示灯 指示灯开关 显示板 图17 表4 点亮； 电池剩余电量超过75%。 点亮； 电池剩余电量为50%－75% 点亮； 电池剩余电量为25%－50% 点亮； 电池剩余电量超过25%。...

  • Page 21: 应用工具的选择

    中文 闪烁； 电池剩余电量即将耗尽。请尽快对电池进行充电。 闪烁； 因高温暂停输出。从电动工具中取下电池，让电池完全冷却。 闪烁； 因失败或故障暂停输出。电池可能出现故障，请与经销商联系。 环境温度和电池特性不同，则所显示的电池剩余电量也会有些许不同，以上内 容仅供参考。 注意！ 请勿强烈撞击或破坏开关面板。否则可能会导致故障。 应用工具的选择 ○ 应用工具 为确保最佳的操作效率和结果，重要的一点是根据切割材料的类型和厚度 选择最适合的刀片。 有关详细信息请联系HiKOKI授权服务中心。 维护和检查 警告！ 检查或维护前，请务必关闭开关并取出电池。 检查应用工具 继续使用变钝或受损的应用工具会导致切割效率下降并可能导致电机过 载。一旦发现过度磨损，请立即更换使用新的应用工具。 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧， 否则会导致严重的事故。 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。...
  • Page 22 中文 注意！ 请清除端子上的削屑或灰尘。否则可能导致故障。 清理外部 电动工具脏污时，请用柔软的干布或沾有肥皂水的布片擦拭。切勿使用氯 溶液、汽油或稀释剂，以免塑胶部分溶化。 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或 水沾湿。 收藏 请将电动工具和电池存放在温度低于40℃且儿童无法触及的环境下。 注: 存放锂离子电池 在存放前请确保电池已完全充电。 电池在低电量的状态下长时间存放 (3个月或更长)，可能会导致电池性能 劣化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用2～5次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使 用寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于HiKOKI牌无线电动工具的重要通知： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动 (例如拆卸和更换电池组件或其他内部部件)，那么我们无法 保证我们无线电动工具的安全性和使用性能。...

  • Page 23: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系HiKOKI授权服务中心。 MSW32PC: 782733 MSU93D #60，80，100， MSD32PBC: 782721 产品编号: 782791 120，180，240 MSM32PB: 782714 砂板 砂纸 MSM20PB: 782712 产品编号: 337685 产品编号: 376066 产品编号: 376118 附件箱 集尘适配器套装 毛毡包装 注: 仅可与MSU93D 砂板一同 使用。 BSL18.: UC18YFSL 产品编号: 329897 电池 (14.4V－18V) 电池盖 充电器...

  • Page 24: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS......... 24 CORDLESS MULTI TOOL SAFETY WARNINGS......... 27 ADDITIONAL SAFETY WARNINGS............. 27 CAUTION ON LITHIUM-ION BATTERY............29 REGARDING LITHIUM-ION BATTERY TRANSPORTATION...... 31 SYMBOLS..................... 32 NAME OF PARTS..................33 SPECIFICATIONS..................33 STANDARD ACCESSORIES................ 34 APPLICATIONS....................
  • Page 25 English b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.
  • Page 26 English The correct power tool will do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

  • Page 27: Cordless Multi Tool Safety Warnings

    English Damaged or modified batteries may exhibit unpredictable behaviour resulting in fire, explosion or risk of injury. Do not expose a battery pack or tool to fire or excessive temperature. Exposure to fire or temperature above 130°C may cause explosion. g) Follow all charging instructions and do not charge the battery pack or tool outside the temperature range specified in the instructions.
  • Page 28 English Make sure that the area to be cut is absolutely free of any hidden obstructions including electrical wiring, water, or gas pipes. Cutting into the aforementioned may result in electric shock or short circuit, gas leak or other hazards that can cause serious accidents or injuries.

  • Page 29: Caution On Lithium-Ion Battery

    English 21. Always charge the battery at a temperature of 0–40°C. A temperature of less than 0°C will result in over charging which is dangerous. The battery cannot be charged at a temperature greater than 40°C. The most suitable temperature for charging is that of 20–25°C. 22.
  • Page 30 English When the battery power remaining runs out, the motor stops. In such a case, charge it up immediately. If the tool is overloaded, the motor may stop. In this case, release the switch of tool and eliminate causes of overloading. After that, you can use it again. If the battery is overheated under overload work, the battery power may stop.

  • Page 31: Regarding Lithium-Ion Battery Transportation

    English If you find rust, foul odor, overheating, discolor, deformation, and/or other irregularities when using the battery for the first time, do not use and return it to your supplier or vendor. WARNING If a conductive foreign matter enters in the terminal of lithium ion battery, the battery may be shorted, causing fire.

  • Page 32: Symbols

    English ○ For transportation abroad, you must comply with international law and the rules and regulations of the destination country. Power Output 2 to 3 digit number Fig. 3 SYMBOLS WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use.

  • Page 33: Name Of Parts

    English NAME OF PARTS 1.  POWER TOOL Switch Lever LED Light Battery Dial Ventilation holes Motor Attachment Ring Nameplate Tool Shaft Fig. 4 2.  Battery (Optional accessories) 3.  Battery Charger (Optional accessories) Ventilation holes Cord Pilot lamp Battery cover Ventilation holes Dispay panel Terminals Guide rail Nameplate...

  • Page 34: Standard Accessories

    English CHARGER Model UC18YFSL Charging voltage 14.4–18 V Weight 0.5 kg STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 CV18DA (NN) Blade APPLICATIONS ○ Flush cutting and pocket cutting of various materials ○...

  • Page 35: Charging

    English Battery installation Insert the battery while observing its polarities (see Fig. 7). Handle Latch Battery Push Insert Pull out Fig. 7 CHARGING Before using the power tool, charge the battery as follows. <UC18YFSL> Connect the charger’s power cord to the receptacle. When connecting the plug of the charger to a receptacle, the pilot lamp will blink in red (See Table 2).
  • Page 36 Remove the cord or plug from the power and then connect it again after 5 minutes or so. If this does not cause the pilot lamp to blink in red, please take the charger to the HiKOKI Authorized Service Center.
  • Page 37 – Do not block the air vent. Otherwise the interior will overheat, reducing the charger’s performance. – If the cooling fan is not operating, contact a HiKOKI Authorized Service Center for repairs. Disconnect the charger’s power cord from the receptacle.

  • Page 38: Prior To Operation

    English Regarding electric discharge in case of new batteries, etc. As the internal chemical substance of new batteries and batteries that have not been used for an extended period is not activated, the electric discharge might be low when using them the first and second time.
  • Page 39 English Pull the lever up. (Fig. 9) Lever Tool shaft Fig. 9 Pull out the tool shaft while rotating it counterclockwise. (Fig. 10) Tool shaft Fig. 10 Attach the application tool to the attachment ring, making sure the tool’s hole is fitted to the ring’s protrusion.

  • Page 40: Operation

    English Push down the lever. (Fig. 12) Fig. 12 Align the holes when sticking the sanding paper to the sanding pad. (Fig. 11) Confirm the switch is in OFF position CAUTION Before installing or removing the battery, turn the switch to the OFF position. If the battery is inserted with the switch in the ON position, the motor will operate unexpectedly.
  • Page 41 English ○ For cutting efficiency, switch the speed of the application tool according to task conditions and materials to be cut. ○ Do not apply any unnecessary pressure when operating the tool. Doing so may damage the application tool. ○ After use, be sure not to place the tool near chips or sawdust before it comes to a full stop as the tool may suck in those particles.
  • Page 42 English ○ Check to see if the application tool is a genuine component recommended by the manufacturer and that there are no cracks or other damage. ○ Check to see if the application tool is properly installed as instructed. Cutting, sawing and scraping Sawing and scraping tasks require specific application tools (sold separately).
  • Page 43 English ○ How to move the tool Using your hand, repeatedly push out and pull back in a back and forth motion. ○ New coarse sandpaper with rougher grit New coarse sandpaper with rougher grit may cause the unit to jerk. During the start of the task, slightly tilt the unit towards the front or back for a while, maintaining the tilted position.

  • Page 44: Selection Of Application Tool

    To ensure maximum operating efficiency and results, it is very important to select the appropriate blade best suited to the type and thickness of the material to be cut. For details contact HiKOKI Authorized Service Center. MAINTENANCE AND INSPECTION WARNING Be sure to turn off the switch and pull out the battery before doing any inspection or maintenance.
  • Page 45 In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety...

  • Page 46: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specific task. For details contact HiKOKI Authorized Service Center. MSW32PC : 782733 MSU93D #60, 80, 100, MSD32PBC : 782721 Part Number: 782791 120, 180, 240 MSM32PB : 782714 Sanding plate...
  • Page 48 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99749621 G 发行日期：2023年6月 中国印刷...
