充电式多功能切割打磨机
Cordless Multi Tool
CV 14DBL
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CV 14DBL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HIKOKI CV 14DBL

Summary of Contents for HIKOKI CV 14DBL

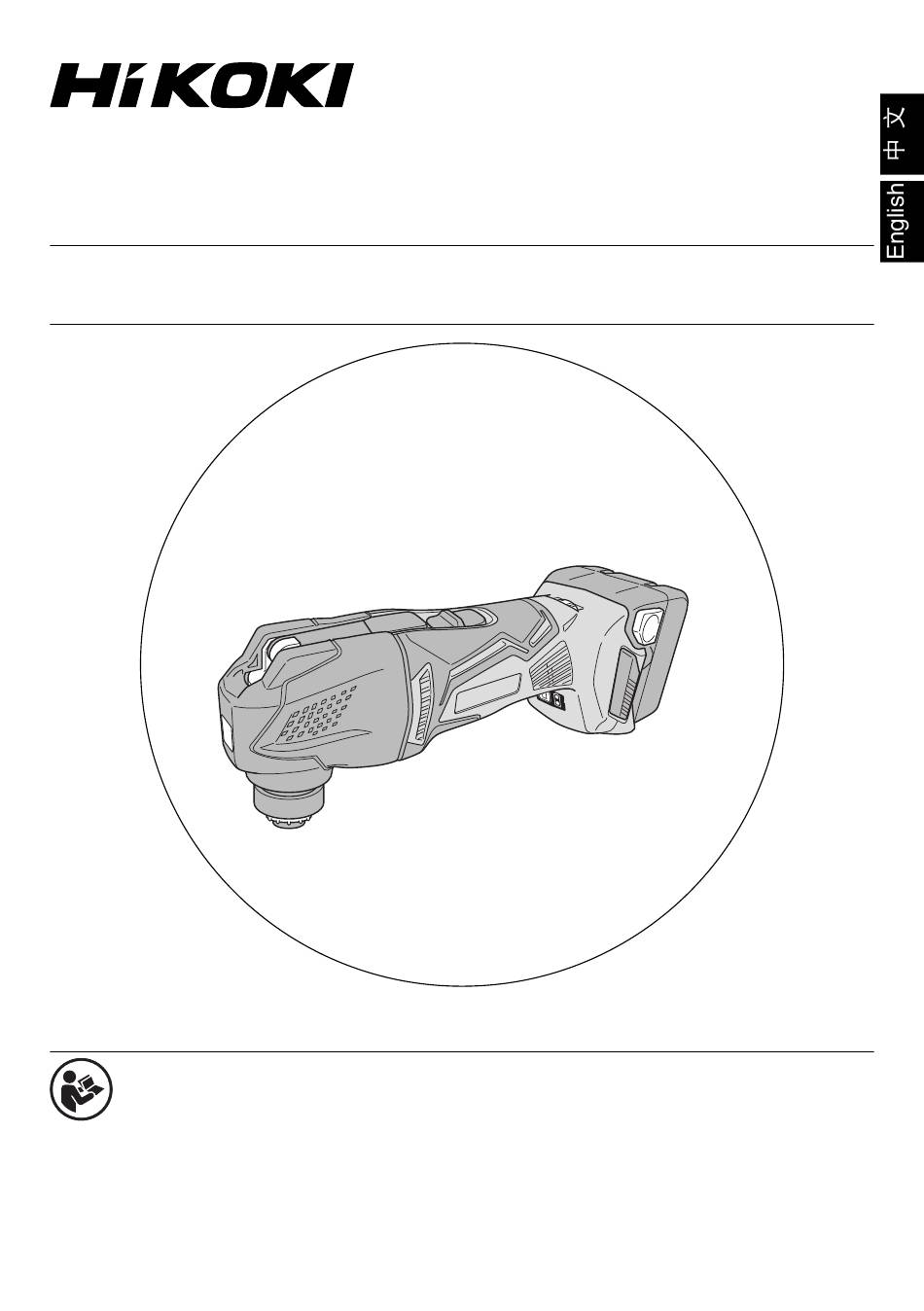

  • Page 1 充电式多功能切割打磨机 Cordless Multi Tool CV 14DBL 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告 ......2 电池的拆卸／安装法.........10 充电式多功能切割打磨机安全警告..5 充电..............11 其它安全警告...........5 作业之前............13 锂离子电池使用注意事项......6 切割、锯切和刮削........17 锂离子电池运输..........8 打磨..............17 符号...............8 应用工具的选择...........18 标准附件.............9 维护和检查.............18 用途..............10 选择附件............20 规格..............10 电动工具通用安全警告 警告！ 阅读电动工具附带的所有安全警告、说明、插图和规格说明。 不遵照以下说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动 （无线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。 2) 电气安全 a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电...
  • Page 3 中文 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线 远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护 器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉， 当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦， 或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防 护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时处 于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。 不要穿宽松衣服或佩戴饰品。 让衣服、 手套和头发远离运动部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。...
  • Page 4 中文 d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动 工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。 e) 维护电动工具和附件。检查运动件是否调整到位或卡住，检查零件破损情 况和影响电动工具运行的其他状况。 如有损坏， 电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工 具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 h) 保持手柄和抓握表面干燥、清洁，远离油和油脂。 如果手柄和抓握表面湿滑，可能导致在发生意外情况时，无法安全操作和 控制工具。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起然烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了，用 水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 e) 请勿使用损坏或改装的电池盒或工具。...

  • Page 5: 充电式多功能切割打磨机安全警告

    中文 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 充电式多功能切割打磨机安全警告 1. 在执行切割附件会接触到暗线的操作时， 通过绝缘的抓紧表面拿住电动工具。 接触“带电”电线的切割附件会使电动工具的裸露金属部件“带电” ，并可 能使操作员遭到电击。 其它安全警告 1. 紧紧握住工具时始终将一只手放在电机壳上（图 1） 。 请勿触碰金属部件。 2. 确保被切割区域不存在任何潜藏着的障碍物， 包括电线、 水管或煤气管道。否则切割到上述物品有可能导致触电 或短路、气体泄漏或其他严重事故或伤害。 3. 确保在操作期间牢固地把持工具，否则会造成事故或人 员受伤。 图 1 4. 固定工件。 使用夹紧装置或老虎钳固定工件比手更牢固。 5. 工作环境的准备和检查。 请按下列注意事项检查工作环境是否适当。 6. 灰尘颗粒如二氧化硅或石棉会危害您的健康。作业涉及含有这些成分的材料 时，应采取适当的防尘措施。 7. 作业涉及可导致火花的金属时，确保附近不存在易燃、可燃材料且这些材料 均已保存在安全的位置。 8. 勿让杂质进入充电式电池连结口内。 9.

  • Page 6: 锂离子电池使用注意事项

    中文 15. 工具过载时电机可能停止。如发生此种情况，请松开工具开关，并消除造成 过载的原因。 16. 在寒冷环境（0℃以下）中使用电池有时会造成旋紧扭矩变弱以及作业量的 减少。但是，这只是暂时现象，在电池变热后将会恢复正常。 17. 请勿直接注视灯，否则可能伤害眼睛。 18. 使用后请勿立即触碰应用工具、其连接区域或其他金属表面，此时温度较高。 这可能导致灼伤或受伤。 19. 在高处作业时， 确保下方无任何人员。设备或材料坠落可能导致事故或受伤。 20. 作业时切勿对应用工具施力过度。这可能损坏应用工具或电机。 21. 请勿将应用工具放置在无人监管的地面、桌上或其他位置运行。这可能导致 人员受伤。 22. 安装应用工具时，请注意不要让手指或肢体其它部位卡在控制杆里。 23. 如果应用工具安装至装置后，较为松脱或不平整时，重新安装工具。使用松 脱或不平整的应用工具操作装置可能导致受伤。 24. 启动应用工具时，切勿使其与其它任何正在加工的材料接触。否则可能导致 人员受伤。 25. 根据作业条件和切割材料可调整应用工具的模式来提高切割效率。 26. 使用后， 在应用工具完全停止前请勿将其放置在靠近碎片或锯屑附近的位置， 应用工具可能卷进碎屑等而被卡住。 27. 请勿使用抛光金属的砂纸抛光木材。 28. 请勿使用磨损或堵塞的砂纸。 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列...
  • Page 7 中文 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件（螺丝、钉子等）存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3. 切勿使用明显损坏或变形的电池。 4. 使用电池时请勿颠倒电极。 5. 请勿直接连接电源插座或汽车点烟器孔座。 6. 请依规定方式使用电池，切勿移作他用。 7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。 8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。 9. 在发觉有渗漏或异味时，请勿接近远离火源。 10. 请勿在会产生强烈静电的地方使用。 11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。 12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水） ，可能造 成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远...

  • Page 8: 锂离子电池运输

    中文 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 警告！ 告知运输公司，包装内包含一个锂离子电池，告知该公司其功率输出并且要按 照运输公司的指引安排运输。 输出功率 ● 功率输出超过 100 Wh 的锂离子电池 被视作危险物品运输分类并且需要特 别申请程序。 2 至 3 位数 ● 对于境外运输，您必须遵守国际法以 及输入国的规章和条例。 图 2 ● 如果电动工具中装有 BSL36B18（另 售） ，功率输出将超过 100 Wh，装置 将被归类为危险物品。 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 CV14DBL: 充电式多功能切割打磨机 为降低伤害风险，用户必须阅读使用说明书 额定电压 无负荷速度 /min 每分钟的振动次数 打开...

  • Page 9: 标准附件

    中文 标准附件 除了主机 (1 台 ) 外，产品包中还包括表 1 中所列的附件。请在表 1（NN）中确 认 NN 型的附件。 表 1 CV14DBL (NN) 充电器 — 电池 — 箱子 — 电池盖 — 垫板 砂纸 刀片 切割锯 附件箱 —...

  • Page 10: 电池的拆卸／安装法

    中文 用途 ○ 各种材料的平面切削和斜面切削 ○ 瓷砖等的切削堵缝 ○ 木材等的抛光 规格 CV14DBL 额定电压 14.4 V 1 — 5 6000 — 20000 /min 无负荷速度 15000 /min 振动角度，总和（左 / 右） 3.2° (1.6°) 重量 1.9 kg (BSL1430) 电池的拆卸／安装法 1. 电池的拆卸法 请先紧抓住把手，然后再推压电池插销（２个）以拆下电池（参照图 3） 。 注意！ 切勿使电池短路。 2.
  • Page 11 中文 充电 使用电动工具之前，按下述方法将电池进行充电。 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，指示灯闪烁红色（间隔为 1 秒） 。 2. 将电池插入充电器。 如图 4 所示，将电池紧紧地插入充电器。 3. 充电 将电池插入充电器后，将开始充电，指示灯 会持续点亮呈红色。 指示灯 电池完全充电后，指示灯将闪烁呈红色（以 电池 1 秒的间隔） （参照表 2） 。 充电器 图 4 ● 指示灯显示 根据充电器或充电式电池的情况，指示灯的显示如表 2 所示。 表 2 指示灯的显示 点亮 0.5 秒钟，不点亮 0.5 秒钟 充电前...
  • Page 12 中文 ● 电池温度和充电时间相关资料。 温度和充电时间如表 3 所示 表 3 充电器 UC18YFSL 电池 充电电压 14.4 － 18 重量 电池可充电温度 0°C － 50°C 电池容量的大致充电时间（20°C 下） 1.5 Ah 分钟 2.0 Ah 分钟 2.5 Ah 分钟 3.0 Ah 分钟 4.0 Ah 分钟 5.0 Ah 分钟 电池数...

  • Page 13: 作业之前

    中文 ○ 如果指示灯未以红色闪烁（每秒一次） ，但充电池电源线已连接至电源，表 明充电器的保护电路可能已激活。 拔下电源线或插座，然后等待 30 秒左右再次连接。如果指示灯仍未以红色 闪烁（每秒一次），请将充电器送还至HiKOKI授权服务中心。 作业之前 1. 准备并查看操作环境 确保操作地点符合注意事项中提及的所有要求。 2. 检查电池 确保电池已牢固安装到位。如果电池松动，则会脱落出来，导致意外。 3. 电源开关 确认电源开关处于“关”的位置。 如果在电源开关处于 “开” 的位置时安装电池， 电动应用工具会立即开始运行， 这可能导致严重事故的发生。 4. 检查附件 ○ 检查应用工具是否采用制造商推荐的原装组件，且不存在裂纹或其它受损情 况。 ○ 检查应用工具是否按照说明正确地安装。 5. 更换应用工具（图 5） 注意！ ○ 更换应用工具时，确保关闭电源并从机体取出电池。 ○ 使用后切勿立即触碰应用工具。此时金属温度较高，易灼伤皮肤。 ○ 由于控制杆安装在强力弹簧上，按压控制杆时请小心不要让手指被夹到。...
  • Page 14 中文 砂纸 控制杆 导向套 垫 应用工具的轴 刀片 安装环的 突出位置 图 5...
  • Page 15 中文 6. 将开关滑到 打开开关，同时激 活 LED 灯 照 亮 应 用 工 具。 （ 图 6） 开关 关 闭 主 机 电 源 时， 请 滑 动 开 关 至 。 注意！ LED 灯 不要直视 LED 灯发出的灯光。持续 直视 LED 灯会伤害您的眼睛。 图...
  • Page 16 中文 8. 有关电池余量指示 按下电池余量指示开关后，电池余量 指示灯会点亮， 能检查电池剩余电量。 （图 8）将手指从电池余量指示开关 上放开后，电池余量指示灯会熄灭。 电池余量指示灯的状态和电池剩余电 量如表 5 所示。 表 5 指示灯 电池剩余电量 状态 电池剩余电量充足。 电池余量 指示开关 电池剩余一半电量。 电池余量 指示灯 电池已快无剩余电量。 请尽快给电池再充电。 图 8 因为电池余量指示因环境温度和电池特 性而略有不同，上表仅供参考。 注 : ○ 请勿对开关面板施加强烈冲击或将其损坏，否则可能会导致故障。 ○ 为了节约电池用电，按住电池余量指示开关时电池余量指示灯才点亮。 锂离子电池使用注意事项！ 为延长使用期限， 锂离子电池配备停止输出的保护功能。 因此， 如果工具过载， 马达可能停止。不过，...

  • Page 17: 切割、锯切和刮削

    中文 切割、锯切和刮削 锯切和刮削作业需要特定的应用工具（另售） 。 警告！ ○ 请务必关闭开关并将电池取出以避免任何意外的发生。 ○ 在操作期间，请勿将脸或手靠近装置的应用工具。 1. 开启装置并使用调节控制盘设置应用工具的速度。 （图 9） 2. 轻轻地将应用工具放置在材料上， 然后以平稳的速度向前移动应用工具。 （图 9） 开关 调节 控制盘 图 9 打磨 打磨作业需要特定的应用工具（另售） 。 警告！ ○ 请务必关闭开关并将电池取出以避免任何意外的发生。 ○ 在操作期间，请勿将脸或手靠近装置的应用工具。 1. 开启装置并使用调节控制盘设置应用工具的速度。 （图 10） 2. 轻轻地将应用工具放置在材料上， 然后以平稳的速度前后移动应用工具。 （图 10） 注意！...

  • Page 18: 应用工具的选择

    ○ 如何移动工具 用手重复地来回推拉。 ○ 新的粗砂纸，砂砾较粗 新的粗砂纸砂砾较粗，可能会导致装置抽动。在作业开始时，稍微将装置向 前或向后倾斜一会，并保持倾斜的位置。随着砂纸慢慢适应这项作业，抽动 就会消失。 ○ 直到把加工表面抛光 使用同一等级的砂纸直至加工表面被均匀抛光。在作业未完成时更换不同等 级的砂纸可能导致抛光表面不均匀。 ○ 测试 开始作业前，建议使用多余的材料检查振动频率。 应用工具的选择 ○ 应用工具 为确保最佳的操作效率和结果，重要的一点是根据切割材料的类型和厚度选 择最适合的刀片。 有关详细信息请联系HiKOKI授权服务中心。 维护和检查 1. 检查应用工具 继续使用变钝或受损的应用工具会导致切割效率下降并可能导致电机过载。 一旦发现过度磨损，请立即更换使用新的应用工具。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 4. 清理外部 电动工具沾污时，用干软布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油或 稀释剂，以免塑胶部分溶化。 5. 收藏...
  • Page 19 中文 注 : ○ 在电池长期存放（3 个月或更长）后务必给电池完全充电。如果长期存放后 使用，容量小的电池可能无法充电。 ○ 存放锂离子电池 在存放前请确保锂离子电池已完全充电。 电池在低电量的状态下长时间存放，可能会导致电池性能劣化，使用时间明 显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。...

  • Page 20: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系 HiKOKI 授权服务中心。 UC18YFSL (14.4V — 18V) 产品编号 :329897 BSL14.. 充电器 电池盖 产品编号 :337936 产品编号 :337685 产品编号 :337684 集尘适配器套装 附件箱 箱子 产品编号 :335903 产品编号 :335881 产品编号 :374811 垫板 刀片 刀片 #60, 80, 100, 产品编号 :335868 产品编号 :374810 120, 180, 240 切割锯...

  • Page 21: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........21 CORDLESS MULTI TOOL SAFETY WARNINGS ........25 ADDITIONAL SAFETY WARNINGS ............. 25 CAUTION ON LITHIUM-ION BATTERY ............27 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ...... 28 SYMBOLS ....................29 STANDARD ACCESSORIES ............... 30 APPLICATIONS ....................
  • Page 22 English Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.
  • Page 23 English Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts. g) If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used.
  • Page 24 English h) Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations. Battery tool use and care a) Recharge only with the charger specifi ed by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fi...

  • Page 25: Cordless Multi Tool Safety Warnings

    English CORDLESS MULTI TOOL SAFETY WARNINGS Hold power tool by insulated gripping surfaces, when performing an operation where the cutting accessory may contact hidden wiring. Cutting accessory contacting a “live” wire may make exposed metal parts of the power tool "live" and could give the operator an electric shock. ADDITIONAL SAFETY WARNINGS Always hold the tool fi...
  • Page 26 English 14. After use for continuous cutting or grinding works, rest the unit for 15 minutes or so when replacing the battery. The temperature of the motor, switch, etc., will rise if the work is started again immediately after battery replacement, eventually resulting in burnout.

  • Page 27: Caution On Lithium-Ion Battery

    English CAUTION ON LITHIUM-ION BATTERY To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output. In the cases of 1 to 3 described below, when using this product, even if you are pulling the switch, the motor may stop. This is not the trouble but the result of protection function.

  • Page 28: Regarding Lithium-Ion Battery Transportation

    English Keep away from fi re immediately when leakage or foul odor are detected. 10. Do not use in a location where strong static electricity generates. 11. If there is battery leakage, foul odor, heat generated, discolored or deformed, or in any way appears abnormal during use, recharging or storage, immediately remove it from the equipment or battery charger, and stop use.

  • Page 29: Symbols

    English ● Lithium-ion batteries that exceed a power output of 100Wh are Power Output considered to be in the freight classifi cation of Dangerous 2 to 3 digit number Goods and will require special application procedures. ● For transportation abroad, you Fig.

  • Page 30: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories in Table 1. See (NN) in Table 1 for NN Type accessories. Table 1 CV14DBL (NN) Charger ― Battery ― Case ― Battery cover ―...

  • Page 31: Specifications

    English SPECIFICATIONS CV14DBL Rated voltage 14.4 V 1 ― 5 6000 ― 20000 /min No-load speed 15000 /min Oscillation angle, Total (left / right) 3.2° (1.6°) Weight 1.9 kg (BSL1430) REMOVAL AND INSTALLATION METHOD OF BATTERY Battery removal Hold the handle tightly and push the battery latch to remove the battery (See Fig.
  • Page 32 English Insert the battery into the charger. Firmly insert the battery into the charger as shown in Fig. 4. Charging When inserting a battery in the Pilot lamp charger, charging will commence and Battery the pilot lamp will light continuously in red.
  • Page 33 English Table 3 Charger UC18YFSL Battery Charging voltage 14.4 – 18 Weight Temperatures at which the battery can 0oC – 50oC be recharged Charging time for battery capacity, approx. (At 20oC) 1.5 Ah min. 2.0 Ah min. 2.5 Ah min. 3.0 Ah min.

  • Page 34: Prior To Operation

    Remove the cord or plug from the power and then connect it again after 30 seconds or so. If this does not cause the pilot lamp to blink in red (every second), please take the charger to the HiKOKI Authorized Service Center.
  • Page 35 English NOTE ○ Make sure the facing of the application tool is correct. ○ Make sure the application tool is properly set on the protrusion of the attachment ring. (1) Pull the lever up. There will be some resistance, but make sure the lever is pulled until it is parallel with the main unit.
  • Page 36 English Sanding Paper Lever Guide Sleeve Tool Shaft Blade Ring's Protrusion Fig. 5...
  • Page 37 English Sliding the switch towards will switch on, simultaneously Switch activating the LED light which will light the application tool. (Fig. 6) To turn the main unit off , slide LED light the switch towards CAUTION Do not look directly into the light from the LED lamp.
  • Page 38 English About remaining battery indicator When pressing the remaining battery indicator switch, the remaining battery indicator lamp lights and the battery remaining power can be checked. (Fig. 8) When releasing your fi nger from the remaining battery indicator switch, the remaining battery indicator lamp goes off...

  • Page 39: Cutting, Sawing And Scraping

    English CAUTION ○ When switching on the tool, make sure the application tool is not in contact with the material to be processed. Failure to do so may result in injury. ○ For cutting effi ciency, switch the speed of the application tool according to task conditions and materials to be cut.

  • Page 40: Sanding

    English SANDING Sanding tasks require specifi c application tools (sold separately). WARNING ○ Be absolutely sure to keep the switch turned off and the battery removed to prevent any accident. ○ During operation, do not place your face or hands near the application tool of the unit.

  • Page 41: Selection Of Application Tool

    To ensure maximum operating effi ciency and results, it is very important to select the appropriate blade best suited to the type and thickness of the material to be cut. For details contact HiKOKI Authorized Service Center. MAINTENANCE AND INSPECTION Inspecting the application tool Continued use of a dull or damaged application tool will result in reduced cutting effi...

  • Page 42: Selecting Accessories

    In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. BSL14.. UC18YFSL (14.4V – 18V) Part Number: 329897 Charger...
  • Page 43 English Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...
  • Page 44 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99712026 G 发行日期：2019年3月 中国印刷...
