HIKOKI DH 3640DB Handling Instructions Manual

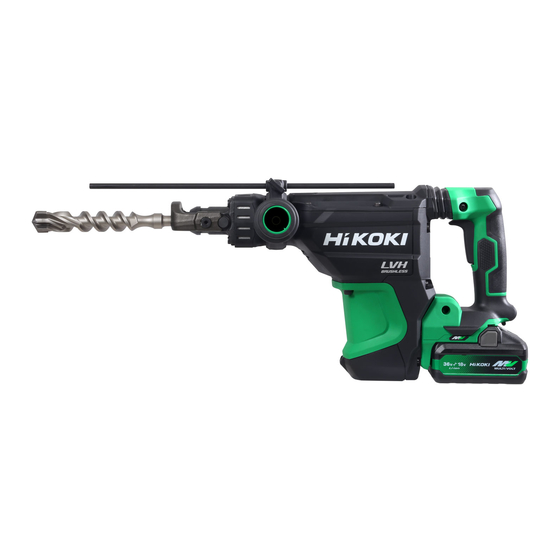

Cordless rotary hammer
Hide thumbs Also See for DH 3640DB:
Table of Contents

Advertisement

Quick Links

Download this manual
充电式锤钻
Cordless Rotary Hammer
DH 3640DB
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DH 3640DB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HIKOKI DH 3640DB

Summary of Contents for HIKOKI DH 3640DB

  • Page 1 充电式锤钻 Cordless Rotary Hammer DH 3640DB 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 电池的拆卸／安装法.........13 充电式锤钻安全警告........5 充电..............13 其它安全警告...........5 如何为 USB 设备充电 .......16 锂离子电池使用注意事项......7 作业之前............17 锂离子电池运输..........8 使用方法............22 USB 设备连接器使用注意事项 钻心的使用方法...........23 (UC18YSL3) ............9 反作用力控制..........25 符号...............9 操作上的注意事项........25 零件名称............10 维护和检查.............26 规格..............11 故障排除............29 标准附件............12 选择附件............32 用途..............12 电动工具通用安全警告 警告！ 阅读电动工具附带的所有安全警告、说明、插图和规格说明。 不遵照以下说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语 “电动工具” 指市电驱动 （有线） 电动工具或电池驱动 （无 线）电动工具。...
  • Page 3 中文 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电 线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。...
  • Page 4 中文 d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电 动工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。 e) 维护电动工具和附件。检查运动件是否调整到位或卡住，检查零件破损 情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前 修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 h) 保持手柄和抓握表面干燥、清洁，远离油和油脂。 如果手柄和抓握表面湿滑，可能导致在发生意外情况时，无法安全操作 和控制工具。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。...

  • Page 5: 充电式锤钻安全警告

    中文 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 充电式锤钻安全警告 所有操作的安全说明 1. 戴好耳罩。 暴露在噪声中会引起听力损伤。 2. 如果随工具提供辅助手柄，请使用。 操作失手会引起人身伤害。 3. 在操作过程中，切削附件可能会触碰到隐藏的线缆，因此请握住电动工具的 绝缘夹持面。 切削附件碰到带电导线会使工具外露的金属零件带电从而使操作者受到电 击。 使用带锤钻的长钻头时的安全说明 4. 务必以低速开始钻孔，并始终将钻头尖端接触工件。 在更高的速度下，如果钻头不接触工件而自由旋转，则其可能会弯曲，从而 导致人身伤害。 5. 仅使用钻头以直线施加压力，并且请勿施加过大压力。 钻头可能会弯曲，导致破损或失控，从而造成人身伤害。 其它安全警告 1. 勿让杂质进入可充电电池的连接口内。 2. 切勿拆卸可充电电池或充电器。 3. 切勿使可充电电池短路。使电池短路将会造成很大的电流和过热，从而烧坏 电池。 4. 请勿将电池丢入火中。电池受热将会爆炸。 5. 长时间连续使用本装置，可能会导致机体过热，对电机及开关造成损害，因 此使用本机请勿连续超过 15 分钟。 6.
  • Page 6 中文 10. 作业过程中或之后切勿触摸钻头。 作业过程中钻头会变得很烫，如果触摸，可能导致严重灼伤。 11. 使用锤钻时，应牢牢握住工具的操作柄和侧柄。否则，所产生的反作用力会 将孔钻歪，甚至会造成危险。 12. 佩戴防尘口罩 不要吸入在钻凿作业过程中产生的有害粉尘。粉尘会危及到自身和旁观者的 身体健康。 13. 确保电池已牢固安装到位。如果电池松动，则会脱落出来，导致意外。 14. 为避免意外事故，请务必在更换附件、存储、搬运前或不使用工具时关闭开 关并取出电池。 15. 安装工具 ○ 为避免意外事故，请务必关闭开关并取出电池。 ○ 当使用尖钻、钻头等工具时，请务必使用本公司原装配件。 ○ 清洁钻头的柄部分。然后用滑脂或机油涂抹柄部分。 ○ 拉拽钻头以检查是否完全插紧。 16. 旋钻 + 锤击 钻头碰到建筑物的钢筋时会立即停止转动，该电动锤钻将随即转动。因此， 请旋紧侧柄，并握住操作柄和侧柄。 17. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。 否则，安装电池后可能会短路，造成冒烟或起火。 18. 请清除工具端子（电池安装部位）上的削屑和灰尘。 ○ 使用前请确保电池上没有堆积削屑和灰尘。 ○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落在电池上。 ○...

  • Page 7: 锂离子电池使用注意事项

    中文 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。 这并非故障，而是启动保护功能的结果。 1. 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试 着消除超过负荷的原因。之后您就可以再度使用。 3. 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件（螺丝、钉子等）存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3. 切勿使用明显损坏或变形的电池。 4.

  • Page 8: 锂离子电池运输

    中文 注意！ 1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水 充分冲洗，立刻送医。 若不加以处理，液体可能会导致眼睛不适。 2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 3. 若初次使用电池时发现生锈、 异味、 过热、 褪色、 变形及／或其它异常情况时， 请勿使用并将该电池退还给供货商或厂商。 警告！ 电池盖 通风孔 如果有导电异物进入锂电池，可能发生短路，并有 发生火灾危险的可能。请在贮存电池时，遵守如下 事项。 ○ 请不要在电池盒内放置导电物体， 如钉子、 钢丝、 铜丝或其他电线。 ○ 或者将电池装在电动工具中，或者在牢固按入 端子 电池盖并挡住通风孔后再存放，以防止短路 电池 图 2 （参照图 2） 。 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 警告！ 告知运输公司，包装内包含一个锂离子电...

  • Page 9: Usb 设备连接器使用注意事项

    中文 USB 设备连接器使用注意事项 (UC18YSL3) 发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用 本产品前，请务必备份 USB 设备中的数据。 请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本 公司概不负责。 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅 空载转速 读使用说明书 /min 每分钟的振动次数 直流电 额定电压 警告...

  • Page 10:

    中文 零件名称 1. 电动工具 按钮 挡块 前盖 开关扳机 操作柄 铭牌 夹持器 钻头 ( 钻具夹持器 ) 侧柄 外罩 LED 灯 显示灯 电池 转速选择 电机 尾盖 开关 图 4 2. 电池 3. 电池充电器 电池盖 充电指示灯 电线 通风孔 通风孔 本体 导轨 端子 铭牌 电池...
  • Page 11 中文 规格 电动工具 型式 DH3640DB 电压 无负荷速度 250－500/min 满载锤击率 1400－2800/min 钻头 40mm 能力 钻心 105mm BSL36B18X ： 锂离子电池 36V / 18V 电池 * 型号 (4.0Ah / 8.0Ah，10 节 ) 重量 7.2kg （BSL36B18X ： 已安装） * 本工具不适用以下电池（BSL3660/3626X/3626/3625/3620、BSL18xx 和 BSL14xx 系列） 。 充电器...

  • Page 12: 标准附件

    中文 标准附件 除了主机（1 台）外，产品包中还包括表中所列的附件。 表 1 DH3640DB 侧柄 挡块 润滑油 充电器（UC18YSL3） 电池（BSL36B18X） 电池盖 壳体（塑料模制品） 用途 ○ 钻开锚栓孔 ○ 对混凝土钻孔 ○ 混凝土破碎、凿平、挖掘、切屑 （部分用途需与选购件配合使用）...

  • Page 13: 电池的拆卸／安装法

    中文 电池的拆卸／安装法 1. 电池的安装法 将电池对准工具操作柄内的凹槽，使其滑入 到位。 请务必一直插到底，直至随着轻微的“咔哒” 一声电池锁定到位，否则，电池可能会从工 插入 电池 具中意外掉出，对您或您周围的人造成伤害 （参照图 7） 。 图 7 2. 电池的拆卸法 止动杆 降下止动杆以松开锁。同时按两侧的插销， 滑出电池（图 8） 。 注意！ 按 切勿使电池短路。 拉出 插销 电池 图 8 充电 使用电动工具之前，按下述方法将电池进行充电。 电池 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，充电指示灯闪烁红色 充电指示灯 （间隔为 1 秒） 。 2.
  • Page 14 中文 3. 充电 将电池插入充电器后，充电指示灯将呈蓝色闪烁。 电池完全充电后，充电指示灯将持续点亮呈绿色。 ( 参照 表 2) (1) 充电指示灯的指示状态 根据充电器或可充电电池的情况，充电指示灯的显示如 表 2 所示。 表 2 充电指示灯的指示状态 点亮 0.5 秒钟。不点亮 闪烁 充电前 0.5 秒钟。 （熄灭 0.5 秒钟）插入电源 ( 红 ) 点亮 0.5 秒钟。不点亮 闪烁 1 秒钟。 （熄灭 1 秒钟） 电池电量低于...
  • Page 15 中文 (2) 可充电电池温度和充电时间相关资料。 温度和充电时间如表 3 所示 表 3 充电器 UC18YSL3 电池类型 锂离子电池 电池可充电温 -10℃－50℃ 度 充电电压 14.4 多电压 BSL14xx 系列 BSL18xx 系列 系列 （4 节） （8 节） （5 节） （10 节） （10 节） 电池 BSL1815S : 15 充电时间 BSL1415S : 15 BSL1815 : 15 （环境温...

  • Page 16: 如何为 Usb 设备充电

    中文 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭 0.3 秒钟（熄灭 0.3 秒钟） 。此时请等待电池冷却后再开始充电。 ○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内 是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。 请将其送往当地授权服务中心。 ○ 因内置的微电脑需要约 3 秒钟才能确认正用 UC18YSL3 充电的电池已被取出， 因此请等待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就插入电 池，则电池可能充电不正常。 如何为 USB 设备充电 警告！...

  • Page 17: 作业之前

    中文 (1) 选择充电方式 ○ 将 USB 设备插入插座进行充电 （图 10-a） 。 ○ 将 USB 设备和电池插入插座进行充 电。 ( 图 10-b) 图 10 (2) 连接 USB 线缆。( 图 11) 拔下橡胶盖并将市售的 USB 线缆 橡胶盖 （匹配充电的设备）紧紧插入 USB 端口。 USB 端口 USB 线 图 11 (3) 充电完成时 橡胶盖...
  • Page 18 中文 3. 安装侧手柄 带子 (1) 旋转侧手柄以进行拆卸。 （图 13） 手柄螺栓 支架 侧手柄 图 13 带子安装区域 (2) 将带子置于带子安装区域上，并将带子上的两个 孔对准手柄螺栓的“T”部分。 （图 14，15） 图 14 手柄螺栓 带子 图 15 (3) 在握住带子确保手柄螺栓不会松动的同时， 带子 将手柄螺栓插入支架。 （图 16） 支架 手柄螺栓 图 16...
  • Page 19 中文 (4) 调整带子，使其位置适合于作业， 并旋转侧手柄以便紧固带子。确保带子牢牢 紧固。 （图 17） 侧手柄 图 17 4. 如何安装工具 注意！ 润滑油 对于例如钻头和尖钻等工具，请仅使用 HiKOKI 正品部件。 工具柄 (1) 先擦净，然后将附带的润滑油（装于管中） 图 18 涂于工具柄上（图 18） 。 (2) 按下按钮，向箭头方向 Ⓐ 轻轻抬 夹持器边缘 按钮 起夹持器。如图 19 所示，按动按钮并 夹持器 使其固定，以便挂住夹持器边缘。 ( 钻具夹持器 ) (3) 从按钮上松开手指，再向箭头方向 Ⓐ...
  • Page 20 中文 6. 调控转数和锤击数（图 21） 转速选择开关 此电动锤钻装有内置电子控制电路， 可以调控转数和锤击次数。根据作业 显示灯 内容，例如在易碎材料上钻孔、凿平、 定中等，可通过调整转速选择开关来 使用此电动锤钻。 图 21 如表 4 所示，按转速选择开关切换转速。 表 4 显示灯次序 无负荷速度 (/min) 满载锤击率 (/min) 1400 1900 2350 2800 注 : ○ 只有在电池安装到电动工具且启动一次开关之后，才能调节转速。 ○ 当电机正在运行时无法通过按转速选择开关更改转速。若要更改速度，请首 先将工具关闭。 7. 有关保护功能 本产品具有专门用于保护工具自身及电池的功能。拉动开关时，如果在作业 过程中启动了任何保护功能，显示灯将如表 5 所述状态进行闪烁。当启动了 任何保护功能后，立即将您的手指从开关上移开，并按照解决方法中所述的...
  • Page 21 中文 注 : 如果采取了所有必要步骤排除故障后显示灯还是闪烁， 则可能需要进行维修。 如果问题依然存在，则请安排进行维修。 8. 关于剩余电量指示灯 剩余电池电量 剩余电池电量 可以按下剩余电池电量指示灯开关 指示灯 指示灯开关 点亮指示灯， 查看电池的剩余电量。 （图 22，表 6） 按住剩余电池电量指示灯开关约 3 秒后，指示灯将熄灭。 环境温度和电池状态可能会对剩余 显示面板 电池电量产生轻微的影响，因此， 建议您仅将指示灯作为参考。 此外，电动工具或充电器上的剩余 电池电量指示灯可能有所不同。 图 22 表 6 指示灯状态 电池剩余电量 点亮 ； 电池剩余电量超过 75% 点亮 ； 电池剩余电量为50%－75% 点亮...

  • Page 22: 使用方法

    中文 开关扳机 9. 如何使用 LED 灯 在拉动开关的同时，LED 灯将自动点 亮工具的尖端部分。 （图 23） 在 释 放 开 关 后，LED 灯 将 自 动 熄 灭 10 秒。 注意！ LED 灯 ○ 请勿直视光线，将双眼直接暴露于光 图 23 线中。 如双眼持续暴露于光线中，则双眼会受伤。 ○ 使用软布拭去 LED 灯镜头上附着的任何灰尘或污垢，请小心勿划伤镜头。 LED 灯镜头上的划痕会导致亮度降低。 使用方法...

  • Page 23: 钻心的使用方法

    中文 3. 安装挡块（图 26） 挡块 安装孔 (1) 松开翼形螺栓，然后将挡块插入侧柄 上的安装孔内。 (2) 根据孔深调节挡块位置，然后牢牢拧 翼形螺栓 紧翼形螺栓。 图 26 4. 加热（图 27） 在寒冷地区，本装置的滑脂润滑系统可能需要加热。 使钻头前端触及混凝土表面， 打开开关进行加热作业。注意， 在听到钻击声后才使用本装置。 注意！ 在进行加热作业时，请用双手握紧侧柄和钻体以保持安全 的夹持力，并小心不要因钻头被卡住而使您的身体倾斜。 图 27 钻心的使用方法 镗穿大孔时，可使用钻心进行作业。此时，必需使用选购件的中央销和钻心轴。 1. 安装 警告！ 为避免意外事故，请务必关闭开关并断开电池。...
  • Page 24 中文 (1) 将钻心安装到钻心轴。 （图 28） 润滑钻心轴的螺纹，可使拆解更加容易。 (2) 将钻心轴安装到电动锤钻。 （图 29） (3) 将中央销插入引导盘，一直插到底。 (4) 将引导盘和钻心拼装起来，往左或往右转动引导盘，直到朝下也不掉落。 （图 30） 钻心 引导盘 中央销 钻心轴 钻心 钻心尖端 图 30 图 28 图 29 2. 钻孔方法（图 31） (1) 安装电池。 (2) 中央销里装有弹簧。将其轻轻地笔直推入墙壁 或地板。连接钻心尖端的全表面并开始操作。 (3) 钻到大约 5 mm 深度，钻孔位置即可确定。这 时候，可从钻心拆下中央销和引导盘。...

  • Page 25: 反作用力控制

    中文 反作用力控制 双臂扭曲 本产品拥有反作用力控制 (RFC) 功能，可减轻 机器震颤。 如果工具的刀头突然负载过重，可通过触发滑 动离合器或用机器内安装的传感器来停止电机， 以此来减轻机身震颤。 如果电机因控制器检测到负载过重而停止，则 拉下开关时，显示灯将变为闪烁状态。此外， 松开此开关后，指示灯将继续闪烁约三秒钟。 在灯闪烁时电机将保持停止状态。( 图 33) 图 33 由于 RFC 功能可能未触发或因作业环境和条件 而导致性能不足，因此操作时请勿使工具的刀 头负载过重并牢牢地握住电动工具。 ● 突然负担过重的可能原因 钻头陷入材料 对钉子、金属或其他硬质物体的作用 涉及撬动或任何过度压力应用的工作 另外，包括任何上述原因组合的其他原因 ● 当反作用力控制 (RFC) 启动 当反作用力控制 (RFC) 启动并且马达停止时，关闭工具的电源解除过度负担 原因后继续操作。 操作上的注意事项 连续作业后须让电动工具休息片刻 (1) 电动工具带有温度保护电路以保护马达。 长时间连续作业可能会导致机器温度升高、触发温度保护电路并自动停止作...

  • Page 26: 维护和检查

    中文 维护和检查 警告！ 检查或维护前，请务必关闭开关并取出电池。 1. 检查刀具 由于使用钝刀具会导致电机故障及效率降低，因此在注意到磨损时，需尽快 使用新刀具或重新打磨的刀具进行更换。 2. 检查螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧。 警告！ 使用螺钉松动的电动锤钻会导致危险。 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 4. 更换滑脂 此旋转锤具有完全气密结构以进行防尘。 因此，此电动锤钻可长时间使用而无需更换滑脂。请参阅以下内容了解油脂 更换。 ○ 滑脂更换时间 购买本产品后，每 6 个月需要更换一次滑脂。更换滑脂时，请联系离您最近 的授权服务中心进行更换。 5. 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。 否则可能导致故障。 6. 清理外部 电动工具沾污时，用干软布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油或 稀释剂，以免塑胶部分溶化。...
  • Page 27 中文 7. 清洁电池安装舱和电池 在钻过混凝土后，如混凝土尘聚 积在电池安装舱和电池上，请在 气枪 使用刀具前，用气枪或干布清理 掉聚积的混凝土尘。 （图 34） 此外，请在清洁后确保可以顺畅 地安装电池或从工具中取出电池。 注意！ 如果电池上面覆盖有混凝土灰尘， 端子 电池滑槽 则使用工具时可能会导致事故， 如电池在使用期间掉落等。 气枪 此外，这可能会导致故障，或致 使电池与端子接触不良。 端子（电池） 滑槽 插销 图 34 8. 电力耗尽的电池的处理方法 警告！ 请勿将用过的电池乱丢。如果焚烧电池，将引起爆炸。您所购买的产品中包 含可充电电池。该电池可回收利用。根据各国家和地区的法令法规，将电力 耗尽的电池丢弃到城市垃圾中属于违法行为。请向当地的固体废弃物负责人 员咨询具体回收事宜或妥善的处理方法。...
  • Page 28 中文 9. 收藏 电动工具应收藏于温度低于 40℃和小孩拿不到的地方。 注 : 存放锂离子电池 在存放前请确保锂离子电池已完全充电。 电池在低电量的状态下长时间存放（3 个月或更长） ，可能会导致电池性能 劣化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 10. 维护和维修 由于正常使用带来的磨损，所有的优质电动刀具最终均需要进行维护或部 件更换。 要确保仅会使用授权的更换部件，全部的维护及维修均必须仅由 HiKOKI 授权的维护中心进行。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件） ，那么我们无 法保证我们无线电动工具的安全性和使用性能。...

  • Page 29: 故障排除

    中文 故障排除 如果工具操作不正常，请使用下表中的检查步骤。如果未能解决问题，请向经 销商或 HiKOKI 公司授权服务中心咨询。 1. 电动工具 现象 可能的原因 解决办法 工具无法运行 没有剩余电池电量 为电池充电 电池没有牢固安装 按压电池直到听到咔嗒声 电池安装槽的端子上以及电 请用干布清洁积聚的灰尘。 池滑槽上积聚了混凝土灰 尘。 在开关扳机开启时安装了电 请关闭开关扳机，再安装 池。 电池。 工具突然停止 工具过度负重 消除过度负重的原因。 请参见“反作用力控制” 。 反作用力控制已经启动 电池或工具过热 让工具和电池充分冷却。 钻头 安装部分的形状不匹配 对于六角柄型，请使用直 - 无法安装 径在指定范围内的钻头。 - 掉落...
  • Page 30 电池的使用寿命已耗尽。 请更换新电池。 电，电池的使用寿 命也会逐渐缩短。 电池的充电时间较 电池、充电器或周围环境的 请在室内或温暖的环境中充 长。 温度过低。 电。 充电器的排气孔堵塞，导致 请勿堵塞排气孔。 其内部部件过热。 冷却扇未运转。 请联系 HiKOKI 授权服务中 心进行维修。 USB 电源指示灯已 电池容量已变低。 使用有剩余容量的电池进行 熄灭，且 USB 设备 更换。 已停止充电。 将充电器的电源插头插入电 气插座。 即使 USB 设备已 USB 电源指示灯亮起绿色， 此非故障。 完成充电，USB 电 表示可进行 USB 充电。...
  • Page 31 中文 现象 可能的原因 解决办法 USB 设备在中途暂 使用电池作为电源对 USB 设 这种情况不属于故障。 停充电。 备进行充电时，充电器插入 充电器与电源间存在差异 电插座。 时，USB 将暂停充电约 5 秒 钟。 使用电源插座作为电源对 USB 设备进行充电时，电池 插入充电器。 电池和 USB 设备同 电池已完全充电。 这种情况不属于故障。 时充电时，USB 设 检查电池是否已充电完成 备将在中途暂停充 时，充电器将暂停 USB 充电 电。 约 5 秒钟。 电池和 USB 设备 电池剩余电量已不足。...

  • Page 32: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系 HiKOKI 授权服务中心。 侧柄（产品编号 : 380210） 产品编号 : 971786 支架组件 ( 产品编号 : 380209) 挡块 把手螺栓（产品编号 : 331247） 箍（产品编号 : 380208） BSL36..18.. UC18YSL3 产品编号 : 产品编号 : 电池 (14.4V－18V) 329897 380211 充电器 电池盖 塑料盒...
  • Page 33 中文 ○ 穿孔钻（旋钻＋锤击） (1) 钻头（六角柄） 总长 280 mm 400 mm 505 mm 550 mm 外径 代码号 代码号 代码号 代码号 16 mm 985721 985720 985722 991330 18 mm — — 991331 19 mm 985724 985723 985725 991332 20 mm — — 991333 22 mm 985727...
  • Page 34 中文 ○ 锚栓工件（用于自钻式锚栓） (1) 锚栓附加器 ( 适用于旋钻＋锤击 ) 锚栓尺寸 代码号 W1/4 (20 号 ) 985756 W5/16 (25 号 ) 985757 W3/8 (30 号 ) 985758 W1/2 (40 号 ) 985759 W5/8 (50 号 ) 985760 (3) 扳键 (2) 锚栓附加器 ( 适用于锤击 ) 代码号...
  • Page 35 中文 ○ 切柏油（锤击） (1) 刀具 总长 宽度 代码号 280 mm 45 mm 981924 ○ 挖掘 (1) 挖掘 代码号 956126 ○ 表面粗加工（锤击） (2) 柄 (1) 衬套工具 总长 代码号 代码号 955183 250 mm 955186...
  • Page 36 中文 ○ 夯实（锤击） (1) 撞锤 代码号 955181 (2) 柄 全长 代码号 250 mm 955186 ○ 洗涤器（排屑用） 代码号 318085 ○ 电池（BSL36..18..） 注 ： 如有规格变动，HiKOKI 概不负责。...

  • Page 37: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........37 CORDLESS ROTARY HAMMER SAFETY WARNINGS ......40 ADDITIONAL SAFETY WARNINGS ............. 41 CAUTION ON LITHIUM-ION BATTERY ............42 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ...... 44 USB DEVICE CONNECTION PRECAUTIONS (UC18YSL3) ....... 44 SYMBOL .......................
  • Page 38 English Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
  • Page 39 English g) If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards. h) Do not let familiarity gained from frequent use of tools allow you to become complacent and ignore tool safety principles.

  • Page 40: Cordless Rotary Hammer Safety Warnings

    English When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another. Shorting the battery terminals together may cause burns or a fi re. d) Under abusive conditions, liquid may be ejected from the battery;...

  • Page 41: Additional Safety Warnings

    English Apply pressure only in direct line with the bit and do not apply excessive pressure. Bits can bend causing breakage or loss of control, resulting in personal injury. ADDITIONAL SAFETY WARNINGS Do not allow foreign matter to enter the hole for connecting the rechargeable battery.

  • Page 42: Caution On Lithium-Ion Battery

    English 16. Rotation + hammering When the drill bit touches construction iron bar, the bit will stop immediately and the rotary hammer will react to revolve. Therefore fi rmly tighten the side handle, hold the body handle and side handles. 17.
  • Page 43 English Furthermore, please heed the following warning and caution. WARNING In order to prevent any battery leakage, heat generation, smoke emission, explosion and ignition beforehand, please be sure to heed the following precautions. Make sure that swarf and dust do not collect on the battery. ○...

  • Page 44: Regarding Lithium-Ion Battery Transportation

    English WARNING Battery cover If an electrically conductive foreign object enters the Ventilation holes terminals of the lithium ion battery, a short-circuit may occur resulting in the risk of fi re. Please observe the following matters when storing the battery. ○...

  • Page 45: Symbol

    English SYMBOL WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. To reduce the risk of injury, user must No-load speed read instruction manual. Direct current /min Oscillation per minute Rated voltage Warning NAME OF PARTS Power Tool...

  • Page 46: Specifications

    English SPECIFICATIONS POWER TOOL Model DH3640DB Voltage 36 V No-load speed 250–500 /min Full-load impact rate 1400–2800 /min Drill bit 40 mm Capacity Core bit 105 mm Battery* Model BSL36B18X: Li-ion 36 V / 18 V (4.0 Ah / 8.0 Ah 10 cells) Weight 7.2 kg (BSL36B18X: attached) Existing batteries (BSL3660/3626X/3626/3625/3620, BSL18xx and BSL14xx series)

  • Page 47: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 DH3640DB Side Handle Stopper Grease Charger (UC18YSL3) Battery (BSL36B18X) Battery cover Case (Molded plastic)

  • Page 48: Applications

    English APPLICATIONS ○ Drilling anchor holes ○ Crushing concrete, chipping, digging, ○ Drilling holes in concrete and squaring (Some applications need optional accessories) BATTERY REMOVAL/INSTALLATION Battery installation Align the battery with the groove in tool handle and slip it into place. Always insert it all the way until it locks in place with a little click, If not, it may accidentally fall out of the tool, Insert...
  • Page 49 English Charging When inserting a battery in the charger, the charge indicator lamp will blink in blue. When the battery becomes fully recharged, the charge indicator lamp will light up in green. (See Table 2) Charge indicator lamp indication The indications of the charge indicator lamp will be as shown in Table 2, according to the condition of the charger or the rechargeable battery.
  • Page 50 English Regarding the temperatures and charging time of the rechargeable battery The temperatures and charging time will become as shown in Table 3. Table 3 Charger UC18YSL3 Type of battery Li-ion Temperatures at which the -10°C–50°C battery can be recharged Charging 14.4 voltage...

  • Page 51: How To Recharge Usb Device

    English How to make the batteries perform longer. Recharge the batteries before they become completely exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.
  • Page 52 English Select a charging method ○ Charging a USB device from a electrical outlet. (Fig. 10-a) ○ Charging a USB device and battery from a electrical outlet. (Fig. 10-b) Fig. 10 Connect the USB cable. (Fig. 11) Pull back the rubber cover and fi rmly Rubber cover plug in a commercially available USB cable (appropriate to the device being...

  • Page 53: Prior To Operation

    English PRIOR TO OPERATION WARNING To prevent accidents, make sure to turn the switch off and disconnect the battery when the drill bits and other various parts are installed or removed. The power switch should also be turned off during a work break and after work. Power switch Ensure that the power switch is in the OFF position.
  • Page 54 Side handle Fig. 17 How to install tool CAUTION For tools such as a drill bit and a bull point, use only HiKOKI genuine parts. Clean, then smear the tool shank with the grease provided Grease in the tube (Fig. 18).
  • Page 55 English When the push button does not operate smoothly When the push button does not operate smoothly, Push button please remove dirt from the inside through the Outlet outlet using a wire, etc. Then lubricate lubricating oil and push the push button several times to make it operate smoothly.
  • Page 56 English About the protection function This product features functions that are designed to protect the tool itself as well as the battery. While the switch is pulled, if any of the safeguard functions are triggered during operation, the display lamp will blink as described in Table 5. When any of the safeguard functions are triggered, immediately remove your fi...
  • Page 57 English Table 6 State of lamp Battery Remaining Power Lights ; The battery remaining power is over 75%. Lights ; The battery remaining power is 50%–75%. Lights ; The battery remaining power is 25%–50%. Lights ; The battery remaining power is less than 25%. Blinks ;...

  • Page 58: How To Use

    English HOW TO USE CAUTION To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output. Therefore, if the tool is overloaded, the motor may stop. However, this is not the trouble but the result of protection function. In this case, release the switch of tool and eliminate the causes of overloading.

  • Page 59: How To Use The Core Bit

    English Warming up (Fig. 27) The grease lubrication system in this unit may require warming up in cold regions. Position the end of the bit so makes contact with the concrete, turn on the switch and perform the warming up operation. Make sure that a hitting sound is produced and then use the unit.

  • Page 60: Reactive Force Control

    English How to bore (Fig. 31) Install the battery. A spring is installed in the center pin. Push it lightly to the wall or the fl oor straight. Connect all over the surface of the core bit tip and start operating. When boring about 5 mm in depth the position of the hole will establish.

  • Page 61: Operational Cautions

    English ● Possible causes of sudden overburdening Tool bit biting into material Impact against nails, metal or other hard objects Tasks involving prying or any excess application of pressure, etc. Also, other causes include any combination of the aforementioned. ● When the reactive force control (RFC) is triggered When the RFC is triggered and the motor stops, turn off...
  • Page 62 English Grease replacement This Rotary Hammer is of full air-tight construction to protect against dust. Therefore, this Rotary Hammer can be used without lubrication for long periods. Refer to the following for grease replacement. ○ Grease Replacement Period After purchase, replace grease after every 6 months of usage. Ask for grease replacement at the nearest authorized Service Center.
  • Page 63 All quality power tools will eventually require servicing or replacement of parts because of wear from normal use. To assure that only authorized replacement parts will be used, all service and repairs must be performed by HiKOKI AUTHORIZED SERVICE CENTER, ONLY.

  • Page 64: Troubleshooting

    English TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. Power tool Symptom Possible cause Remedy Tool doesn’t run No remaining battery power Charge the battery.
  • Page 65 The charger’s vents are blocked, Avoid blocking the vents. causing its internal components to overheat. The cooling fan is not running. Contact a HiKOKI Authorized Service Center for repairs. The USB power lamp The battery’s capacity has become Replace the battery with one that has switched off...
  • Page 66 English Symptom Possible cause Remedy It is unclear what the The USB power lamp does not Examine the USB device that is charging status of switch off even when charging is charging to confi rm its charging a USB device is, or complete.

  • Page 67: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. Side Handle (Part Number: 380210) Part Number: 971786 Mount Ass'y (Part Number: 380209) Stopper Handle Bolt (Part Number: 331247) Band (Part Number: 380208) BSL36..18..
  • Page 68 English ○ Through-hole drilling (Rotation + Hammering) (1) Drill bit (hexagon shank) Overall length External dia. 280 mm 400 mm 505 mm 550 mm Code No. Code No. Code No. Code No. 16 mm 985721 985720 985722 991330 18 mm –...
  • Page 69 English ○ Anchor work (for Automatic boring anchors) (1) Anchor adapter (for Rotation + Hammering) Anchor size Code No. W1/4 (No. 20) 985756 W5/16 (No. 25) 985757 W3/8 (No. 30) 985758 W1/2 (No. 40) 985759 W5/8 (No. 50) 985760 (3) Drift key (2) Anchor adapter (for Hammering) Code No.
  • Page 70 (1) Rammer Code No. 955181 (2) Shank Overall length Code No. 250 mm 955186 ○ Syringe (for chip removal) Code No. 318085 ○ Battery (BSL36..18..) NOTE Specifi cations are subject to change without any obligation on the part of the HiKOKI.
  • Page 72 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 高壹工机 (马来西亚) 有限公司 马来西亚柔佛州士乃第二工业区 编号： C99274121 M 发行日期：2023年6月 中国印刷...
