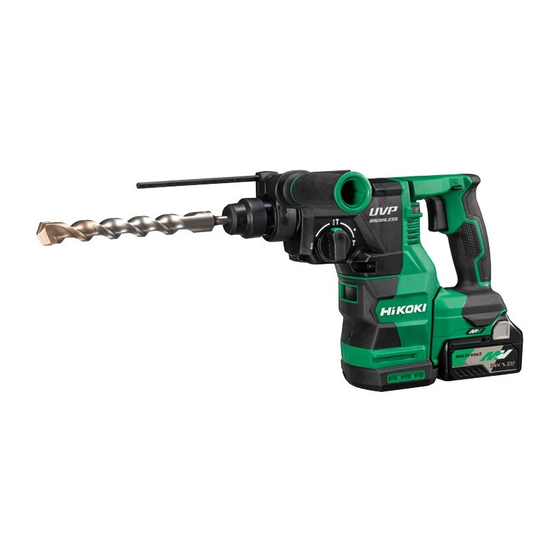

HIKOKI DH 3628DC Handling Instructions Manual
  1. Manuals
  2. Brands
  3. HIKOKI Manuals
  4. Rotary Hammer
  5. DH3628DC
  6. Handling instructions manual

HIKOKI DH 3628DC Handling Instructions Manual

Hide thumbs Also See for DH 3628DC:
Table of Contents

Advertisement

Quick Links

Download this manual
充电式锤钻
Cordless Rotary Hammer
DH 3628DA ∙ DH 3628DC
DH3628DA
保留备用
Keep for future reference
使用说明书
Handling instructions
DH3628DC

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DH 3628DC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HIKOKI DH 3628DC

Summary of Contents for HIKOKI DH 3628DC

  • Page 1 充电式锤钻 Cordless Rotary Hammer DH 3628DA ∙ DH 3628DC DH3628DA DH3628DC 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 使用方法............19 充电式锤钻安全警告........5 怎么样使用取心钻具 ( 轻载用 ) ..23 其它安全警告...........5 操作上的注意事项........24 锂离子电池使用注意事项......7 选择操作模式..........25 锂离子电池运输..........8 自停功能............25 符号...............9 LED 水平功能 ..........26 规格...............9 反作用力控制..........27 标准附件............10 关于保护功能..........28 用途..............10 润滑..............28 电池的拆卸／安装法.........11 维护和检查.............29 充电..............12 故障排除............31 USB 设备的充电方法 .........14 选择附件............34 作业之前............15 电动工具通用安全警告 警告！ 阅读电动工具附带的所有安全警告、说明、插图和规格说明。 不遵照以下说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱...
  • Page 3 中文 c) 不得将电动工具暴露在雨中或潮湿环境中。 水进入电动工具将增加电击危险。 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电 线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。...
  • Page 4 中文 c) 在进行任何调整、更换附件或存放电动工具之前，必须从电源上拔掉插 头和／或取下电池盒（如果可拆卸） 。 这种防护性措施将减少工具意外起动的危险。 d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电 动工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。 e) 维护电动工具和附件。检查运动件是否调整到位或卡住，检查零件破损 情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前 修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 h) 保持手柄和抓握表面干燥、清洁，远离油和油脂。 如果手柄和抓握表面湿滑，可能导致在发生意外情况时，无法安全操作 和控制工具。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。...

  • Page 5: 充电式锤钻安全警告

    中文 6) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 b) 请勿维修已损坏的电池盒。 需由制造商或经授权的服务供应商进行维修。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 充电式锤钻安全警告 1. 戴好耳罩。 暴露在噪声中会引起听力损伤。 2. 如果随工具提供辅助手柄，请使用。 操作失手会引起人身伤害。 3. 在操作过程中，切削附件可能会触碰到隐藏的线缆，因此请握住电动工具的 绝缘夹持面。切削附件碰到带电导线会使工具外露的金属零件带电从而使操 作者受到电击。 使用带锤钻的长钻头时的安全说明 4. 务必以低速开始钻孔，并始终将钻头尖端接触工件。 在更高的速度下，如果钻头不接触工件而自由旋转，则其可能会弯曲，从而 导致人身伤害。 5. 仅使用钻头以直线施加压力，并且请勿施加过大压力。 钻头可能会弯曲，导致破损或失控，从而造成人身伤害。 其它安全警告 1. 勿让杂质进入可充电电池的连接口内。 2. 切勿拆卸充电式电池与充电器。 3. 切勿使可充电电池短路。电池短路会引起强电流和过热。从而烧坏电池。 4. 请勿将电池丢入火中。电池受热将会爆炸。 5.
  • Page 6 中文 9. 确认电源开关已切断。若电源开关接通，则安装电池后，电动工具将出其不 意地立刻转动，从而导致严重事故。 10. 作业之后的钻头仍处在高热状态下，切不可摸触，以免灼伤。 11. 使用锤钻时，应牢牢握住工具的操作柄和侧柄。否则，所产生的反作用力会 将孔钻歪，甚至会造成危险。 12. 佩戴防尘口罩 不要吸入在钻凿操作过程中产生的有害粉尘。粉尘会危机到自身和旁观者的 身体健康。 13. 确保电池已牢固安装到位。如果电池松动，则会脱落出来，导致意外。 14. 为避免意外事故，请务必关闭开关，并在更换附件、存储、搬运前或不使用 工具时取出电池。 15. 安装钻头 ○ 为避免意外事故，请务必关闭开关并取出电池。 ○ 当使用尖钻、钻头等工具时，请务必使用本公司原装配件。 ○ 清洁钻头的柄部分。 ○ 拉拽钻头以检查是否完全插紧。 16. 仅在电机完全停止时操作选择杆。如果在电机运行时操作选择杆，可能会导 致钻头工具出其不意地旋转，从而导致事故。(第20页的图 20) 17. 旋转 + 锤钻 DH3628DC ： 使用钻头夹（标准配件） 钻头碰到建筑物的钢筋时会立即停止转动，电动锤钻将随即转动。因此，请 旋紧侧柄，并握住操作柄和侧柄。...

  • Page 7: 锂离子电池使用注意事项

    中文 21. 在操作期间请务必如图 1 所示牢牢握住工 具。 图 1 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。 这并非故障，而是启动保护功能的结果。 1. 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试 着消除超过负荷的原因。之后您就可以再度使用。 3. 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件（螺丝、钉子等）存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3.

  • Page 8: 锂离子电池运输

    中文 9. 在发觉有渗漏或异味时，请勿接近远离火源。 10. 请勿在会产生强烈静电的地方使用。 11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。 12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水） ，可能造 成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远 离易燃物品。必须避免将电池置于腐蚀性气体环境中。 注意！ 1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水 充分冲洗，立刻送医。 若不加以处理，液体可能会导致眼睛不适。 2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 3. 若初次使用电池时发现生锈、 异味、 过热、 褪色、 变形及／或其它异常情况时， 请勿使用并将该电池退还给供货商或厂商。 警告！ 电池盖 如果有导电异物进入锂电池，可能发生短路，并有 通风孔 发生火灾危险的可能。请在贮存电池时，遵守如下 事项。 ○ 请不要在电池盒内放置导电物体， 如钉子、 钢丝、 铜丝或其他电线。 ○ 或者将电池装在电动工具中，或者在牢固按入 端子...
  • Page 9 中文 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 DH3628DA / DH3628DC: 充电式锤钻 为降低伤害风险，用户必须阅读使用说明书 规格 电动工具 型式 DH3628DA DH3628DC DH3628DA* DH3628DC* 电压 无负荷速度 0－950/min 0－4300/min 满载锤击率 混凝土 28mm 20mm 能力 金属 13mm — 木材 32mm — 型号 BSL36A18 类型 锂离子电池（10 节） 电池 * 电压 DC 36V / 18V （自动转换 * ）...

  • Page 10: 标准附件

    中文 标准附件 除了主机（1 台）外，产品包中还包括表中所列的附件。 表 1 DH3628DA DH3628DC (NNPS) (NNP) (NNPS) (NNP) 除尘器系统 ● 关于操作说明，请参 — — 阅 除尘器系统 使用说 明书。 深度计 侧把手 外壳 （主机 / 其他） （主机 / 其他） [No.2] （除尘器系统） （除尘器系统） 钻头夹 — — 钻夹头刀柄 — — 用途 旋钻与锤钻...

  • Page 11: 电池的拆卸／安装法

    中文 电池的拆卸／安装法 1. 电池的拆卸法 电池盖 通风孔 请先紧抓住把手，然后再推压电池插销以拆下电 池（参照图 4 和图 5） 。 注意！ 切勿使电池短路。 端子 插销 电池 2. 电池的安装法 插入电池时请注意极性 （参照图 5） 图 4 电池 插销 按 插入 拉出 图 5...
  • Page 12 中文 充电 使用电动工具之前，按下述方法将电池进行充电。 电池 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，充电指示灯闪烁红色 充电指示灯 （间隔为 1 秒） 。 2. 将电池插入充电器。 如 图 6 所示，将电池紧紧地插入充电器。 3. 充电 将电池插入充电器后，充电指示灯将呈蓝色闪烁。 导轨 电池完全充电后，充电指示灯将持续点亮呈绿色。 ( 参照 表 2) 图 6 (1) 充电指示灯的指示状态 根据充电器或可充电电池的情况，充电指示灯的显 示如 表 2 所示。 表 2 充电指示灯的指示状态 点亮 0.5 秒钟。不点亮 闪烁...
  • Page 13 中文 (2) 可充电电池温度和充电时间相关资料。 温度和充电时间如表 3 所示。 表 3 充电器 UC18YSL3 电池类型 锂离子电池 电池可充电 0℃－50℃ 温度 14.4 充电电压 多电压 BSL14xx 系列 BSL18xx 系列 系列 （4 节） （8 节） （5 节） （10 节） （10 节） 电池 充电时 BSL1815S : 15 BSL1415S : 15 间（环...

  • Page 14: Usb 设备的充电方法

    中文 较长时间保持电池性能的方法 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动 工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭 0.3 秒钟（熄灭 0.3 秒钟） 。此时请等待电池冷却后再开始充电。 ○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内 是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。 请将其送往当地授权服务中心。 ○ 因内置的微电脑需要约 3 秒钟才能确认正用 UC18YSL3 充电的电池已被取出， 因此请等待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就插入电 池，则电池可能充电不正常。...

  • Page 15: 作业之前

    中文 (1) 选择充电方式 根据所选的充电方式，将电池插入充电器或连接电源线插入插座。 ○ 将 USB 设备插入插座进行充电 （图 7-a） 。 ○ 将 USB 设备和电池插入插座进行充电。 ( 图 7-b) (2) 连接 USB 线缆。( 图 8) 拔下橡胶盖并将市售的 USB 线缆 橡胶盖 （匹配充电的设备）紧紧插入 USB 端口。 USB 端口 USB 线 图 8 (3) 充电完成时 ○ 检查 USB 设备以检验充电状态。 橡胶盖...
  • Page 16 中文 注 ： 当使用钻头等工具时，请务必使用本公司原装配件。 (1) 清洁钻头柄。 (2) 旋转钻头将其插入钻头夹盘直至插锁插紧。 （第 15 页的图 11） 在钻头安装时，无需调节夹卡。 钻头 前帽 夹卡 (3) 拉钻头以检查是否完全插紧。 (4) 卸下钻头时，首先请按箭头所示方向将 图 12 夹卡完全拉出， 然后将钻头从夹卡拉下。 （图 12） 防尘杯 4. 安装集尘杯和集尘器 （B） （选购附件） （图 13 、 图 14） 使用电动锤钻进行头上工作时，请装上集尘杯和集尘 器（B） ，以减少灰尘的掉下，便于操作。 ○ 集尘杯的安装方法 请按照图...
  • Page 17 中文 5. 选择螺丝钻头 为了避免螺丝头或钻头被损坏,旋螺丝时一定要使用 与螺丝直径相配的钻头。 6. 检查钻头的旋转方向（请参照图 15） 按按钮的 R（右）侧， 钻头会顺时针转（从后方看） 。 （请参照图 15） 。 按钮 按按钮的 L（左）侧，钻头会逆时针转。 图 15 注意！ 在电动工具运转期间，无法切换按钮。要切换按钮时，先停止电动工具运转， 然后再设定按钮。 7. 剩余电池电量指示灯 剩余电池电 剩余电池电量 可以按下剩余电池电量指示灯开关点亮指示 量指示灯 指示灯开关 灯，查看电池的剩余电量。 （图 16，第 18 页 的表 4） 按住剩余电池电量指示灯开关约 3 秒后，指 示灯将熄灭。...
  • Page 18 中文 表 4 指示灯状态 电池剩余电量 点亮 ； 电池剩余电量超过 75% 点亮； 电池剩余电量为50%－75% 点亮； 电池剩余电量为25%－50% 点亮 ； 电池剩余电量不到 25% 闪烁 ； 电池剩余电量即将耗尽。请尽快对电池进行充电。 闪烁 ； 因高温暂停输出从电动工具中取下电池，让电池完全冷 却。 闪烁 ； 因失败或故障暂停输出。电池可能出现故障，请与经销 商联系。 环境温度和电池特性不同，则所显示的电池剩余电量也会有些许不同，以上 内容仅供参考。 注 : ○ 请勿对开关面板施加强烈冲击或将其损坏，否则可能会导致故障。 ○ 为了节约电池用电，按住电池余量指示开关时电池余量指示灯才点亮。 8. LED 灯使用方法 开关触发器 拔出开关后，LED 灯将自动点亮工具尖...

  • Page 19: 使用方法

    中文 9. 更换钻头固定器或钻头卡盘固定器 注意！ ○ 为避免意外事故，请务必关闭开关，并取出 电池。 ○ 为避免在事故中受伤，请在更换夹盘前取下 钻头工具。 图 18 请按照以下操作步骤拆卸或安装钻头或钻头卡盘固定器。 < 拆卸 > 请按箭头所示方向旋转锁定夹卡，并拉出 钻头固定器或钻头卡盘固定器（图 18） 。 （如果很难拉出钻头固定器或钻头卡盘固 定器，请将选择杆对准 记号并旋转锁定 夹卡，将其拉出。) < 安装 > (1) 使锁定夹卡与齿条吻合。 (2) 推入锁定夹卡，并按照锁定夹卡上显示的 箭头方向进行旋转（图 19） 。 图 19 (3) 试着拉出锁定夹卡，确认已安装牢固。 使用方法 注意！ 为避免意外事故，...
  • Page 20 中文 2. 旋钻＋锤钻 按压按钮将选择杆逆时针方向转到标有 “ ” 记号的位置时， 锤钻就能以 “旋钻＋锤钻” 的模 按钮 式进行工作。 (图 20) 选择杆 图 20 (1) 安装钻头。 (2) 将钻头尖端放在钻孔位置， 然后拉动触发开关。 （图 21） (3) 使用电动锤钻进行作业时，不需要用力推压。 只要稍加按压，让钻碎的粉尘徐徐排出即可。 注意！ 图 21 钻头碰到建筑物的钢筋时会立即停止转动。但 电动锤钻又将随即转动（如图 21） ，因此，必 需握紧侧柄和操作柄。 3. 旋钻 按压按钮将选择杆顺时针方向转到标有“ ”号的位 置，锤钻就进行单纯旋钻。(图 22) 用配备的钻头夹盘和夹盘附加器...
  • Page 21 中文 ● 安装有钻头夹盘固定器的 DH3628DC < 钻头的安装 / 拆卸 ( 图 24)> 轴套 注意！ ○ 为避免意外事故，请务必关闭开关并 取出电池。 环 ○ 安装或卸下钻头时，请小心不要被钻 头弄伤双手。 图 24 ○ 使用此工具进行混凝土钻孔以外的作 业前，请务必要拆下排屑装置。 (1) 安装 将钻头安装在钻头夹盘固定器上后，用手紧紧握住环，并顺时针旋紧轴套 ( 按“A”的方向 ) 如果在使用中发生松动，请紧紧旋紧轴套。轴套越紧，则夹持力越大。 (2) 拆卸 用手紧紧握住环，逆时针拧松轴套（按“B”的方向 )。 注意！ ○ 过分用力不仅无助於作业，而且会损坏钻头的刃尖，缩短钻头的寿命。 ○ 从钻孔中抽出钻头时，锤钻可能会折断，所以抽出时必须小心。 ○...
  • Page 22 中文 注意！ ○ 注意不要过分加长旋螺丝的时间，否则，过大的力会损坏螺丝。 ○ 旋螺丝时，锤钻要垂直对准螺丝头，否则，螺丝头或钻头会受损，或者旋转 力不能被完全传给螺丝。 ○ 装有钻头和夹盘附加器时，不要在旋钻加锤击的功能下使用锤钻。 ○ 请务必在使用前拆下排屑装置。 5. 旋木螺丝时 (第21页的图 25) (1) 选择适当的钻头 如果可能的话，请尽量使用十字头螺丝，因为钻头很容易滑出一字头螺丝的 槽。 (2) 旋木螺丝 ○ 在旋木螺丝之前，在木板上开适当的先导孔，然后把 钻头放入螺丝头部的槽内，缓缓地将螺丝旋进孔内。 ○ 低速转动锤钻一会儿直到木螺丝被旋进木板一部分， 然后更紧地握住触发开关以便得到最佳旋转力。 选择杆 按钮 注意！ 图 26 ○ 在为木螺丝准备先导孔时，应特别注意木板的硬度。 如果孔极小或极浅，用较大的力将螺丝旋进孔的话， 有时会损坏木螺丝的螺纹。 ○ 请务必在使用前拆下排屑装置。 6. 锤击 按下按钮并将选择杆对准...

  • Page 23: 怎么样使用取心钻具 ( 轻载用 )

    中文 7. 使用深度计（图 29） 深度计 (1) 旋松侧柄的圆头螺丝，把深度计插进侧 柄上的安装孔。 安装孔 (2) 按孔深调节深度计的位置，然后旋紧圆 头螺栓。 侧柄 图 29 8. 钻头（锥柄）和锥柄附加器的使用 (1) 把锥柄附加器安装在电动锤钻上。 （图 30） (2) 把钻头（锤柄）安装在锤柄附加器上。 （图 30） (3) 接通开关，按预定深度钻开一个孔口。 (4) 拆卸钻头时，可将制销插入锥柄附加器的缝隙，把钻头放在台座上，用锥子 敲打制销头部。 （图 31） 钻头 制销 锥柄附加器 前帽 夹卡 图 30 锥柄附加器 台座...

  • Page 24: 操作上的注意事项

    中文 (3) 把中间销插入於导板上直到受挡阻为止。 导板 (4) 把导板和取心钻具拼装起来，往右向或左 中间销 向转动导板，直到朝下也不掉落 ( 图 34)。 取心钻具尖端 2. 怎么样进行钻孔 ( 图 35) (1) 安装电池。 (2) 中间销里装有弹簧。垂直推压於墙壁或地 取心钻具 板，使取心钻具尖端成为与之全面接触的 图 34 状态，然后开动钻机。 (3) 钻到大约 5mm 深度，钻孔位置即可确定。这 时候，可存从取心钻具拆下中间销和导板。 警告！ ○ 拆下中间销和导板时， 请关闭开关并断开电池。 ○ 过分用力不仅无助於作业，而且会损坏钻头的 刀尖，缩短锤钻的寿命。 图 35 3.

  • Page 25: 选择操作模式

    中文 选择操作模式 按下切换开关可以选择转速和自停功能。 ○ 转速（低速模式 / 正常模式） （图 37） 可选择低速模式或正常模式，然后以所选速度操作工具。 ○ 自停模式（开 / 关） （图 38） 本产品具有支持连续钻孔作业的自停功能。本功能具有用于存储钻孔作业时 间（从开到关）的记忆模式， 以及打开时若作业超时（超过存储的作业时间） ， 将从第二次钻孔起自动停止电机的自停模式。 切换开关 显示灯 自停指示灯 ： 闪烁 切换开关 自停指示灯 ： 点亮 显示灯的亮起状态 旋转数（/ 分） 冲击数（/ 分） 3170 4300 图 37 图 38 自停功能...

  • Page 26: Led 水平功能

    中文 注意！ ○ 先将工具的刀头放在加工材料上，然后打开工具。 ○ 钻孔过程中的转速和开关拉出的幅度不会存储到记忆中。 ○ 自停模式下，进行一次完全钻孔。 ○ 即使在记忆存储时间内关闭，电机也会停止。 ○ 在记忆存储时间内关闭时，计数将被重置。如果您对其中部分钻孔的任务进 行返工，则将重新计算记忆存储时间。 ○ 在取消前，自停功能将保持激活状态。 LED 水平功能 LED 水平功能使用红色或绿色 LED 来指示工 水平LED开关 具是水平还是垂直。 1. 若要在使用期间打开 LED 水平功能，请 轻拉开关扳机。 当面板上的显示灯亮起 时，按水平 LED 开关。 （图 39） 水平 LED 2. 当 按 下 水 平 LED 开 关 时， 工 具 侧 面 的...

  • Page 27: 反作用力控制

    中文 注意！ ○ 在钻孔期间本功能不运行（拉动触发开关时） 。 可将其用于在钻孔前 / 后检 查工具的倾斜度。 ○ 角度为估算值。 3. 再次按水平 LED 开关将其关闭。 一旦将其再次开启，之前设置将得以保留。 注意！ ○ 本功能指示相对于重力的垂直或水平方向，并不表示工具是否垂直于可能成 一定角度的表面。 ○ LED 水平功能检测与重力垂直的表面（如墙壁）的倾斜 ( 图 40 上、下 )，但 不能检测相对于表面的水平倾斜 ( 图 40 左、右 )。 反作用力控制 本产品拥有反作用力控制 (RFC) 功能，可减 轻机器震颤。 如果工具的刀头突然负载过重，可通过触发 滑动离合器或用机器内安装的传感器来停止...

  • Page 28: 关于保护功能

    中文 关于保护功能 切换开关 本工具具有内置的保护电路，可防止在异常情况下损坏本装 置。显示灯将根据以下情况闪烁，并且本装置将停止操作。 检查显示灯闪烁所指示的问题，并采取必要的步骤予以纠正。 按切换开关时，请勿拉动开关。 显示灯 图 42 表 5 显示灯 原因 解决方法 闪烁 因内部温度超限，操作停止。 让装置冷却 15 至 30 分钟。 （高温保护功能） 当温度下降且显示灯停止闪烁时， 请拉动开关扳机以恢复操作。 工具刀头突然的负担过重激活 松开开关扳机，直至显示灯停止闪 了 RFC，从而停止了工具进一 烁为止。再次拉动开关扳机以恢复 步的操作。 操作。 RFC（请参照第 27 页的“反 在继续操作前，请排除负担过重的 作用力控制” ） 原因。 注 : 虽已采取措施纠正问题，但显示灯仍可能继续闪烁。这种情况说明本装置可...

  • Page 29: 维护和检查

    中文 维护和检查 注意！ 检查或维护前，请务必关闭开关并取出电池。 1. 检查工具 由于使用已经钝化的工具会降低效率并可能引起马达故障，因此一旦注意到 磨损情况，就应及早磨快或更换工具。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 4. 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。 否则可能导致故障。 5. 清理外部 电动工具沾污时，用干软布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油或 稀释剂，以免塑胶部分溶化。 6. 清洁电池安装部位和电池 警告！ 使用气枪进行清洁时，请务必戴好安全护目镜和防尘口罩。这样可保护您的 眼睛并防止吸入四处飞扬的混凝土灰尘。 在混凝土上钻孔后，混凝土灰尘可能会积聚在如图所示的零件上。此时，请 先用干布或气枪清除积聚的灰尘后，再使用该工具。( 第 30 页的图 43、44）...
  • Page 30 图 44 注 : 清洁后，请确保可顺畅将电池安装到主机上或从主机上拆除。 注 : 如果使用积聚了混凝土灰尘的工具， 可能会导致在使用期间电池掉落的事故。 此外，这可能会导致故障，或致使电池和端子接触不良。 7. 收藏 电动工具应收藏于温度低于 40℃和小孩拿不到的地方。 注 : 存放锂离子电池 在存放前请确保锂离子电池已完全充电。 电池在低电量的状态下长时间存放（3 个月或更长） ，可能会导致电池性能 劣化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件） ，那么我们无 法保证我们无线电动工具的安全性和使用性能。...

  • Page 31: 故障排除

    中文 故障排除 如果工具操作不正常，请使用下表中的检查步骤。如果未能解决问题，请向经 销商或 HiKOKI 公司授权服务中心咨询。 1. 电动工具 现象 可能的原因 解决办法 工具无法运行 没有剩余电池电量 为电池充电 电池没有牢固安装 按压电池直到听到咔嗒声 电池安装槽的端子上以及电 请用气枪或干布清洁积聚 池 滑 槽 上 积 聚 了 混 凝 土 灰 的灰尘。 尘。 工具突然停止 工具过度负重 避免因负载过重而引发的 问题。 反作用力控制已经启动 电池过热。 让电池冷却。 钻头 安装部分的形状不匹配...
  • Page 32 即使电池完全充 电池的使用寿命已耗尽。 请更换新电池。 电，电池的使用寿 命也会逐渐缩短。 电池的充电时间较 电池、充电器或周围环境的 请在室内或温暖的环境中充 长。 温度过低。 电。 充电器的排气孔堵塞，导致 请勿堵塞排气孔。 其内部部件过热。 冷却扇未运转。 请联系 HiKOKI 授权服务中 心进行维修。 USB 电源灯熄灭， 电池剩余电量低。 用电量充足电池替换它。 USB 设备停止充 将充电器的电源插头插入电 电。 插座中。 即使 USB 设备充电 USB 电源灯点亮呈绿色，提 这种情况不属于故障。 完毕，USB 电源灯 示可进行 USB 充电。 也不熄灭。...
  • Page 33 中文 现象 可能的原因 解决办法 电池和 USB 设备同 电池已完全充电。 这种情况不属于故障。 时充电时，USB 设 检查电池是否已充电完成 备将在中途暂停充 时，充电器将暂停 USB 充电 电。 约 5 秒钟。 电池和 USB 设备 电池剩余电量已不足。 这种情况不属于故障。 同时充电时，USB 电池电量达到一定程度时， 设备将无法开始充 USB 将自动开始充电。 电。...

  • Page 34: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系 HiKOKI 授权服务中心。 产品编号 : 335273 产品编号 : 303709 侧柄 深度计 UC18YSL3 36V (Li-ion) 产品编号 : 329897 (14.4V－18V) 电池 电池盖 充电器 产品编号 : 375010 产品编号 : 377959 产品编号 : 337108 钻头夹 钻夹头刀柄 外壳 ( 可堆叠 ) 产品编号 : 379786 产品编号...
  • Page 35 中文 工具和适配器 详情请联系授权维修中心。 注 : 如有规格变动，HiKOKI 概不负责。 用具 转接器 ⦁ 在混凝土或瓷砖上钻孔 用于面朝上的作业 钻头 集尘盖 集尘器 (B) ⦁ 钻锚孔 钻头 (锥柄) 锥柄转接器 扁销 在混凝土上钻孔 ● 13mm 电锤卡盘 （冲钻用直柄钻头） (SDS-plus 柄 ) ⦁ 大孔钻 引导盘 中央销 钻心 钻心轴 ⦁ 化学锚栓的螺栓固定作业 DH3628DA 化学锚栓转接器...

  • Page 36: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........36 CORDLESS ROTARY HAMMER SAFETY WARNINGS ......39 ADDITIONAL SAFETY WARNINGS ............. 40 CAUTION ON LITHIUM-ION BATTERY ............42 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ...... 43 SYMBOL ....................... 44 SPECIFICATIONS ..................44 STANDARD ACCESSORIES ............... 45 APPLICATIONS ....................
  • Page 37 English b) Do not operate power tools in explosive atmospheres, such as in the presence of fl ammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes. Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control.
  • Page 38 English e) Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations. Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.

  • Page 39: Cordless Rotary Hammer Safety Warnings

    English Battery tool use and care a) Recharge only with the charger specifi ed by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fi re when used with another battery pack. b) Use power tools only with specifi...

  • Page 40: Additional Safety Warnings

    English Safety instructions when using long drill bits with rotary hammers Always start drilling at low speed and with the bit tip in contact with the workpiece. At higher speeds, the bit is likely to bend if allowed to rotate freely without contacting the workpiece, resulting in personal injury.
  • Page 41 English 16. Operate the change lever only when the motor is at a full stop. Operating the change lever while the motor is running may cause the tip tool to unexpectedly rotate and result in an accident. (Fig. 20 on page 55) 17.

  • Page 42: Caution On Lithium-Ion Battery

    English CAUTION ON LITHIUM-ION BATTERY To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output. In the cases of 1 to 3 described below, when using this product, even if you are pulling the switch, the motor may stop. This is not the trouble but the result of protection function.

  • Page 43: Regarding Lithium-Ion Battery Transportation

    English CAUTION If liquid leaking from the battery gets into your eyes, do not rub your eyes and wash them well with fresh clean water such as tap water and contact a doctor immediately. If left untreated, the liquid may cause eye-problems. If liquid leaks onto your skin or clothes, wash well with clean water such as tap water immediately.

  • Page 44: Symbol

    English SYMBOL WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. DH3628DA / DH3628DC: Cordless Rotary Hammer To reduce the risk of injury, user must read instruction manual. SPECIFICATIONS POWER TOOL Model DH3628DA DH3628DC...

  • Page 45: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 DH3628DA DH3628DC (NNPS) (NNP) (NNPS) (NNP) Dust extractor system ● For operating instructions, — — refer to the dust extractor system instruction manual.

  • Page 46: Battery Removal/Installation

    English BATTERY REMOVAL/INSTALLATION Battery removal Battery cover Hold the handle tightly and push the battery latches to Ventilation holes remove the battery (see Fig. 4 and 5). CAUTION Never short-circuit the battery. Terminals Battery installation Battery Latch Insert the battery while observing its polarities (see Fig.
  • Page 47 English Table 2 Indications of the charge indicator lamp Lights for 0.5 seconds. Does Before Blinks not light for 0.5 seconds. (off for Plugged into power charging (RED) 0.5 seconds) source Lights for 0.5 seconds. Does Blinks not light for 1 second. (off for Battery capacity at less (BLUE) 1 second)
  • Page 48 English Regarding the temperatures and charging time of the rechargeable battery The temperatures and charging time will become as shown in Table 3. Table 3 Charger UC18YSL3 Type of battery Li-ion Temperatures at which the 0oC – 50oC battery can be recharged Charging 14.4...

  • Page 49: How To Recharge Usb Device

    English How to make the batteries perform longer. Recharge the batteries before they become completely exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.
  • Page 50 English Select a charging method Depending on the charge method selected, either the battery is inserted into the charger or the power cord is plugged into an outlet. ○ Charging a USB device from a electrical outlet. (Fig. 7-a) ○ Charging a USB device and battery from a electrical outlet.

  • Page 51: Prior To Operation

    English PRIOR TO OPERATION Confi rming condition of the environment Gear cover Confi rm that the work site is placed under appropriate conditions conforming to prescribed precautions. Attaching the side handle (Fig. 10) Side handle Turn the grip of the side handle to loosen it and push it Loosen Tighten in until it comes in contact with the gear cover.
  • Page 52 English CAUTION Dust ○ The dust cup and dust collector (B) are for exclusive use of collector (B) concrete drilling work. Do not use them for wood or metal drilling work. ○ Insert dust collector (B) completely into the chuck part of the main unit.
  • Page 53 English Table 4 State of lamp Battery Remaining Power Lights ; The battery remaining power is over 75% Lights ; The battery remaining power is 50%–75%. Lights ; The battery remaining power is 25%–50%. Lights ; The battery remaining power is less than 25% Blinks ;...
  • Page 54 English Replacement of the drill bit holder or the drill chuck holder CAUTION ○ To prevent accidents, make sure to turn the switch off and disconnect the battery. ○ To avoid an injury by accident, before replacing the chuck, remove the tipped tool. Remove or install the drill bit or the drill chuck holder in the procedures below.

  • Page 55: How To Use

    English HOW TO USE CAUTION To prevent accidents, make sure to turn the switch off and disconnect the battery when the drill bits and other various parts are installed or removed. The power switch should also be turned off during a work break and after work. CAUTION on lithium-ion battery To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output.
  • Page 56 English Rotation only This rotary hammer can be set to rotation only mode by pressing the push button and turning the change lever to the mark (Fig. 22). To drill wood or metal material using the drill chuck and chuck adapter (optional accessories), proceed as follows.
  • Page 57 English ○ Do not attempt to drill anchor holes or holes in concrete with the machine set in the rotation only function. ○ Do not attempt to use the rotary hammer in the rotation and striking function with the drill chuck and chuck adapter attached. This would seriously shorten the service life of every component of the machine.
  • Page 58 English CAUTION ○ Exercise care in preparing a pilot hole suitable for the wood screw taking the hardness of the wood into consideration. Should the hole be excessively small or shallow, requiring much power to drive the screw into it, the thread of the wood screw may sometimes be Change lever damaged.

  • Page 59: How To Use The Core Bit (For Light Load)

    English How to use the drill bit (taper shank) and the taper shank adapter Mount the taper shank adapter to the rotary hammer. (Fig. 30) Mount the drill bit (taper shank) to the taper shank adapter. (Fig. 30) Turn the switch ON, and drill a hole in prescribed depth. To remove the drill bit (taper shank), insert the cotter into the slot of the taper shank adapter and strike the head of the cotter with a hammer supporting on the rests.

  • Page 60: Operational Cautions

    English Insert the center pin into the guide plate until it stops. Engage the guide plate with the core bit, and turn the Guide plate guide plate to the left or the right so that it does not fall even if it faces downward (Fig. 34). Center pin How to bore (Fig.

  • Page 61: Select Operation Mode

    English SELECT OPERATION MODE Pressing the changeover switch allows the selection of rotation speed and the auto stop function. ○ Rotation speed (Low mode/Normal mode) (Fig. 37) Select either Low mode or Normal mode and operate the tool in the selected speed. ○...

  • Page 62: Led Level Function

    English CAUTION ○ Switch ON the tool once you place the tip of the tool on the work material. ○ The rotation speed and the level at which the switch is pulled during drilling is not stored to memory. ○ Fully carry out drilling in one go during auto stop mode.

  • Page 63: Reactive Force Control

    English CAUTION ○ This function does not work while drilling holes (while the trigger switch is pulled). Use it to check tilting of the tool before or after drilling. ○ The angle is approximate. Press the level LED switch once again to turn it off . The previous settings will be retained once it is turned back on again.

  • Page 64: About The Protection Function

    English ABOUT THE PROTECTION FUNCTION This tool has a built-in protection circuit for preventing damage to the unit in Changeover switch the event of an abnormality. Depending on the following, the display lamp will fl ash, and the unit will cease to operate. Verify the problem indicated by the fl...

  • Page 65: Maintenance And Inspection

    English MAINTENANCE AND INSPECTION CAUTION Be sure to turn off the switch and pull out the battery before doing any inspection or maintenance. Inspecting the tool Since use of as dull tool will degrade effi ciency and cause possible motor malfunction, sharpen or replace the tool as soon as abrasion is noted.
  • Page 66 In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...

  • Page 67: Troubleshooting

    English TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. Power tool Symptom Possible cause Remedy Tool doesn’t run No remaining battery power Charge the battery.
  • Page 68 The charger’s vents are blocked, Avoid blocking the vents. causing its internal components to overheat. The cooling fan is not running. Contact a HiKOKI Authorized Service Center for repairs. The USB power lamp The battery’s capacity has become Replace the battery with one that has switched off...
  • Page 69 English Symptom Possible cause Remedy It is unclear what the The USB power lamp does not Examine the USB device that is charging status of switch off even when charging is charging to confi rm its charging a USB device is, or complete.

  • Page 70: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. Part Number: 335273 Part Number: 303709 Side handle Depth gauge UC18YSL3 36 V (Li-ion) Part Number: 329897 (14.4 V–18 V)
  • Page 71 English Tool and Adapter For details contact HiKOKI Authorized Service Center. NOTE Specifi cations are subject to change without any obligation on the part of the HiKOKI. Tool Adapters Use on jobs facing upwards Drilling holes in concrete or tile...
  • Page 72 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 福建高壹工机有限公司 福建省福州市福兴投资区湖塘路 编号： C99747921 F 发行日期：2022年 6月 中国印刷...
